Оборудование Meshtastic Solar Node

(Эти модели предназначены исключительно для личного использования. Пожалуйста, воздержитесь от копирования, продажи, обмена или получения выгоды от моих проектов без моего явного согласия. Если вы заинтересованы в лицензировании этого дизайна для частной продажи или других некоммерческих целях, не стесняйтесь обращаться ко мне. Обратите внимание и соблюдайте ограничения лицензии Creative Commons, которые я выбрал, и я призываю всех, кто столкнется с тем, что мои проекты продаются где-либо еще, связаться со мной напрямую.)

В этом наборе три детали:

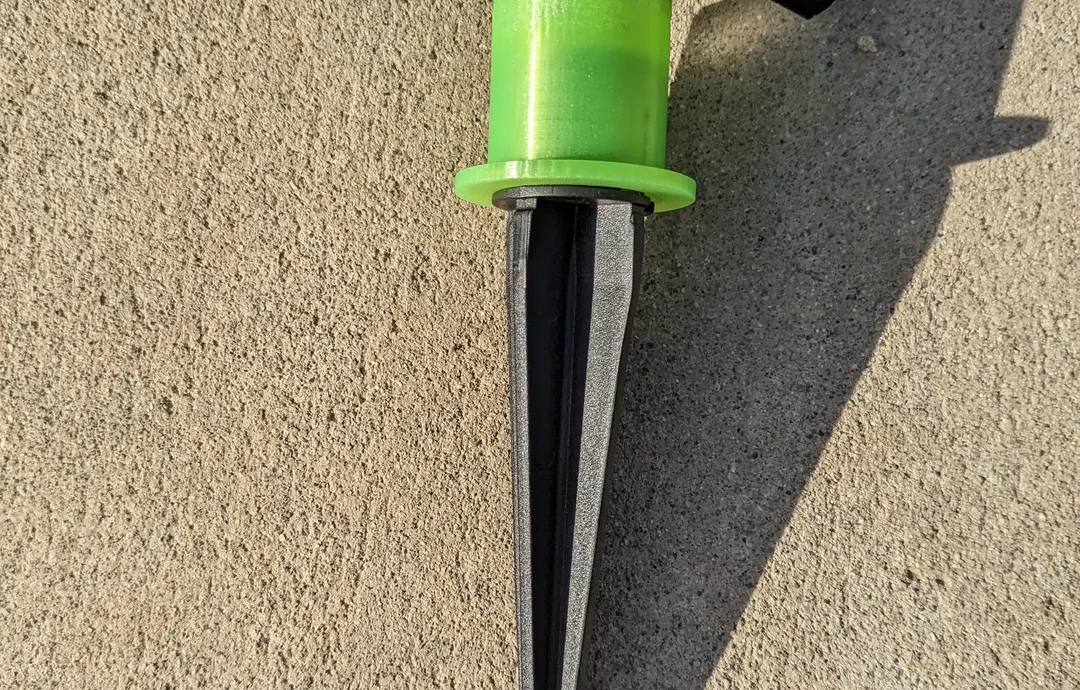

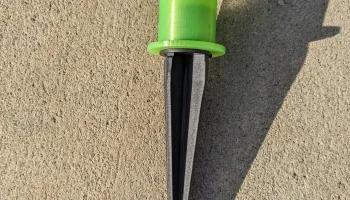

Адаптер для заземляющего кола
Крепление антенны (обновлено до версии 1.1, исправлена небольшая ошибка в модели)
Адаптер малярного столба (заменяет адаптер заземляющего столба и позволяет крепить его на вершину столба)

Для адаптера заземляющего столба напечатайте на PETG в показанной ориентации. Я использовал органические опоры на внутренней поверхности крепления, и это отлично сработало. Позволяет использовать монтажный кронштейн корпуса и винт, входящий в комплект поставки солнечного фонаря.

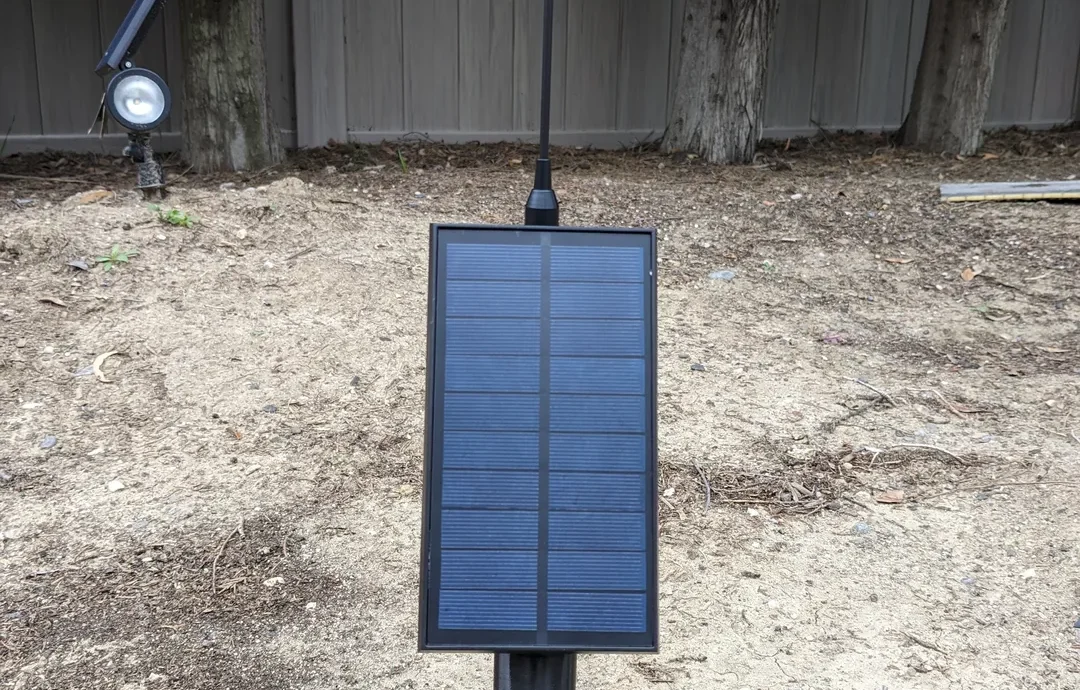

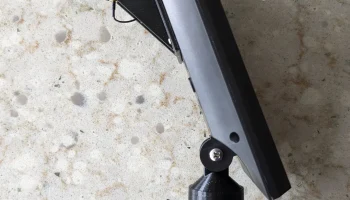

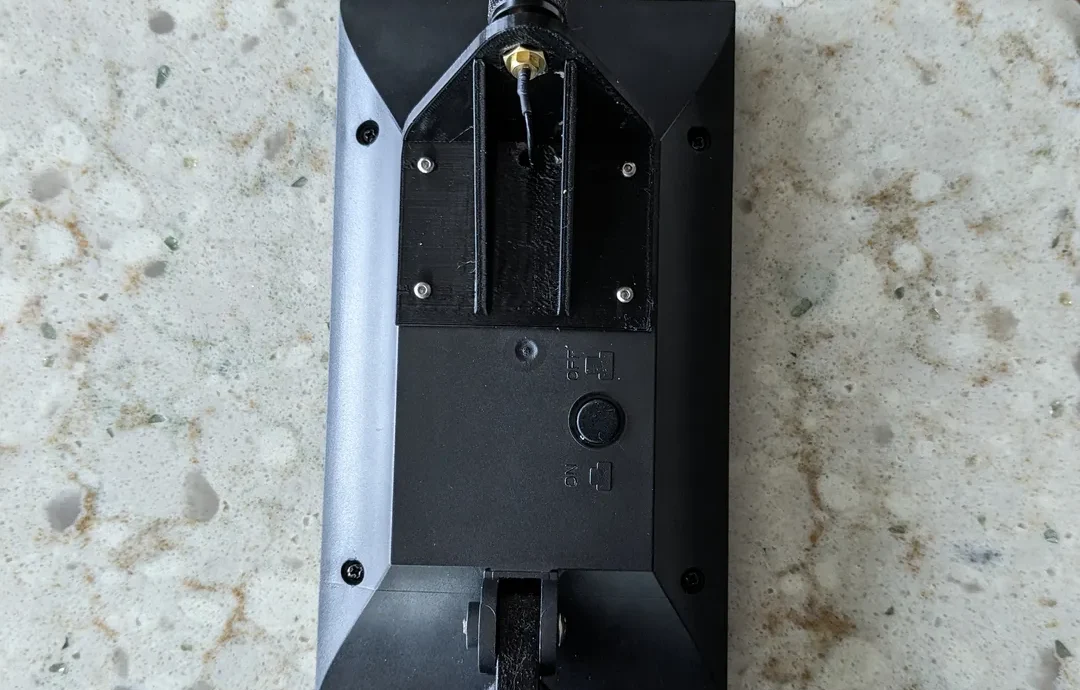

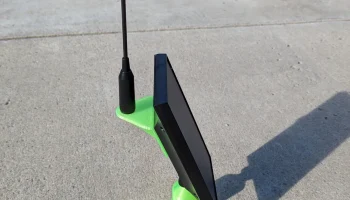

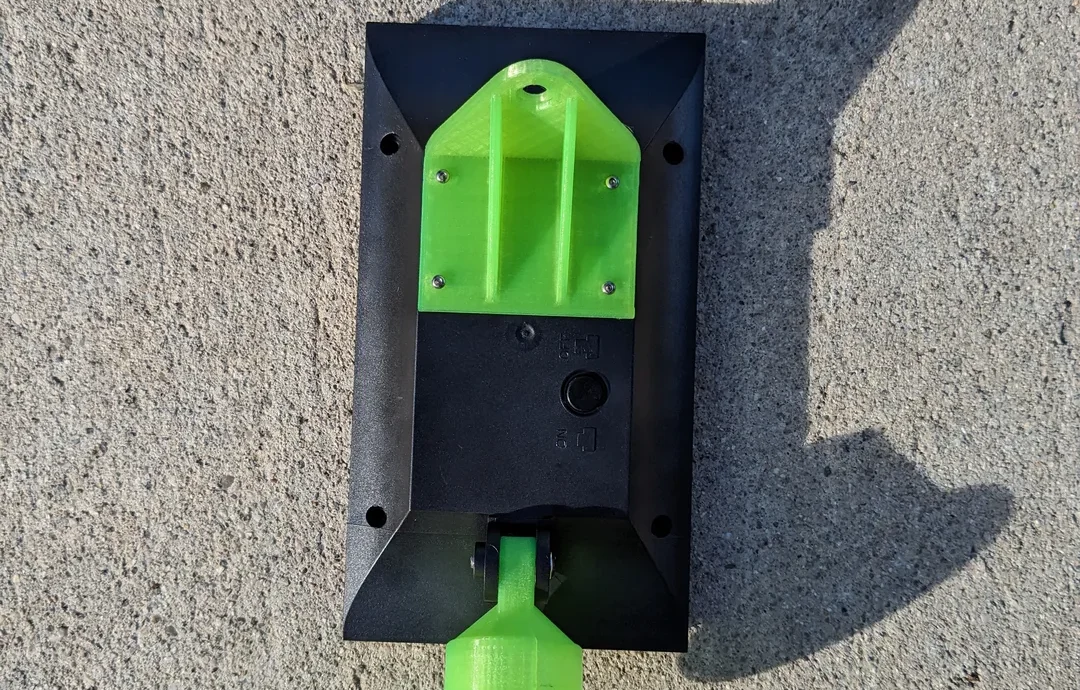

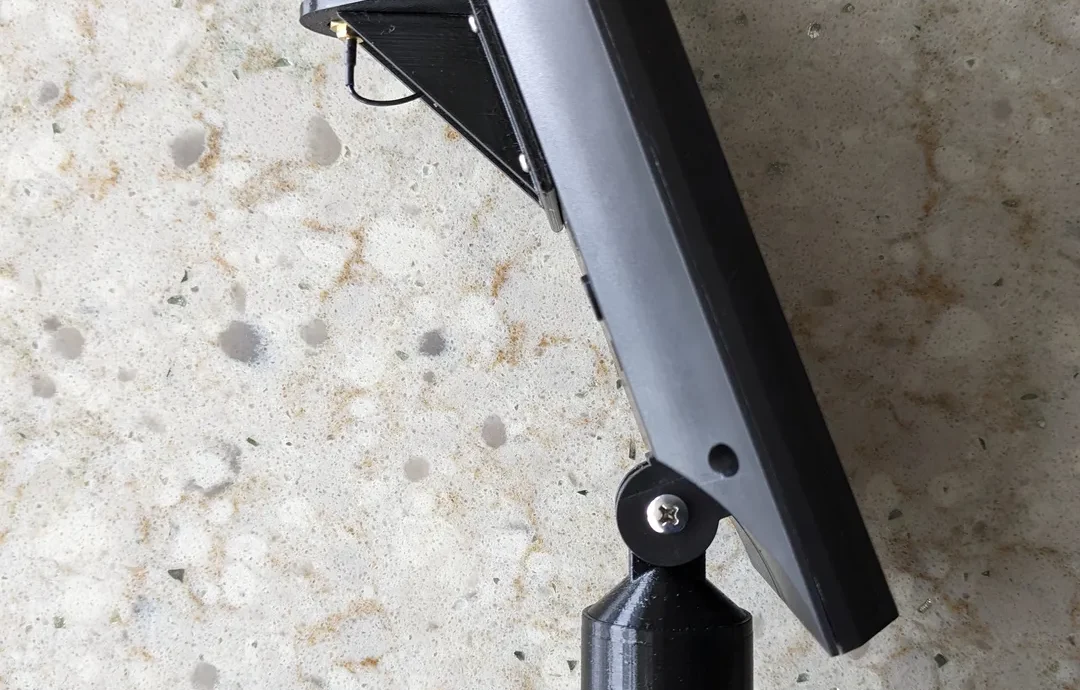

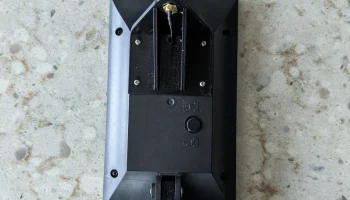

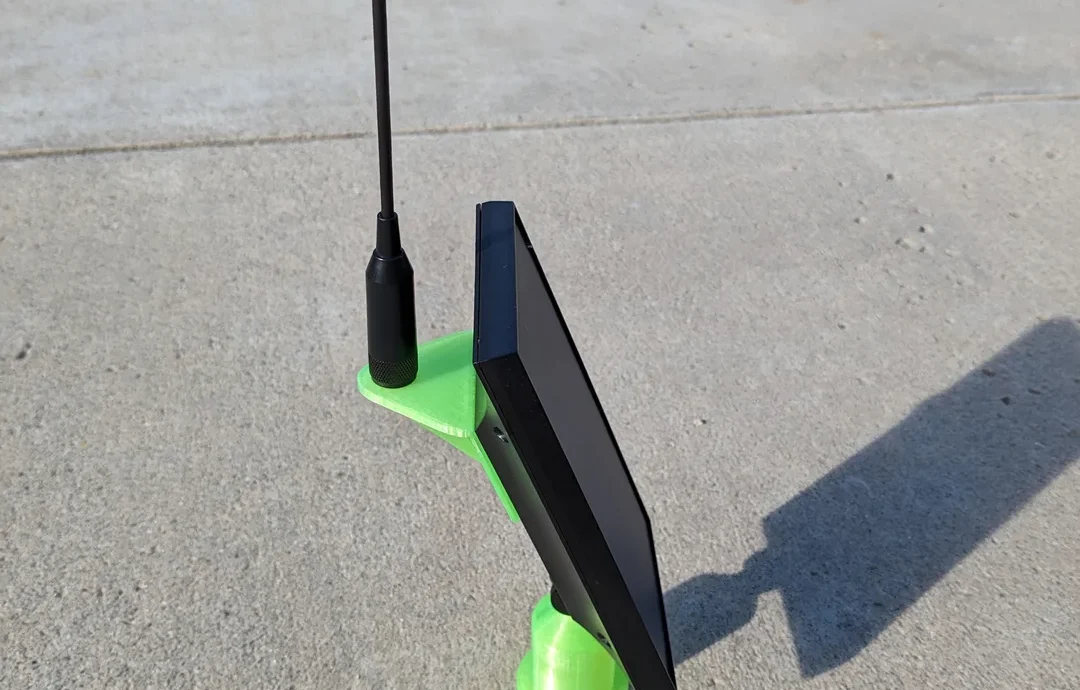

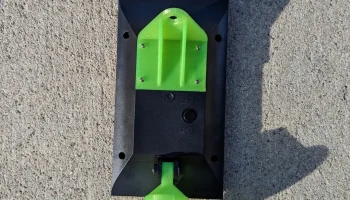

Крепление антенны позволит антенне располагаться вертикально, а солнечная панель будет наклонена примерно на 22,5 градуса для лучшего воздействия солнечных лучей. Печатайте из PETG, положив верхнюю поверхность (одну с отверстием SMA) на печатную платформу. В этой ориен��ации опоры не требуются. Вы можете приклеить его или закрепить шурупами, как на фото. Чтобы прикрепить кронштейн антенны, я использовал сверло 1/16 дюйма и 4 винта M2x6 мм. Просверлите отверстие, достаточно большое, чтобы в него мог пройти разъем ipex, и загерметизируйте все это силиконом, чтобы защитить его от атмосферных воздействий.

Это начальные части, я буду продолжать их повторять по мере создания новых узлов для уточнения деталей. Вероятно, в будущем появятся версии с регулируемым креплением антенны, позволяющим регулировать солнечную панель под разными углами.
