MotoLoRa - корпус Meshtastic Node Heltec V3, вдохновленны..

«Хакеры» — культовый фильм 90-х годов о киберпанке, наполненный всеми крутейшими технологиями того времени, в том числе потрясающими пейджерами, которые можно увидеть на протяжении всего фильма! Я уверен, что Cereal Killer и Zero Cool полюбили бы Meshtastic и были бы повсюду в этих замечательных узлах Heltec V3 LoRa, если бы они были доступны!

Что ж… думаю, пришло время коллажа! ВЗЛОМАЙТЕ ПЛАНЕТУ!

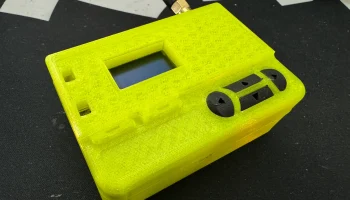

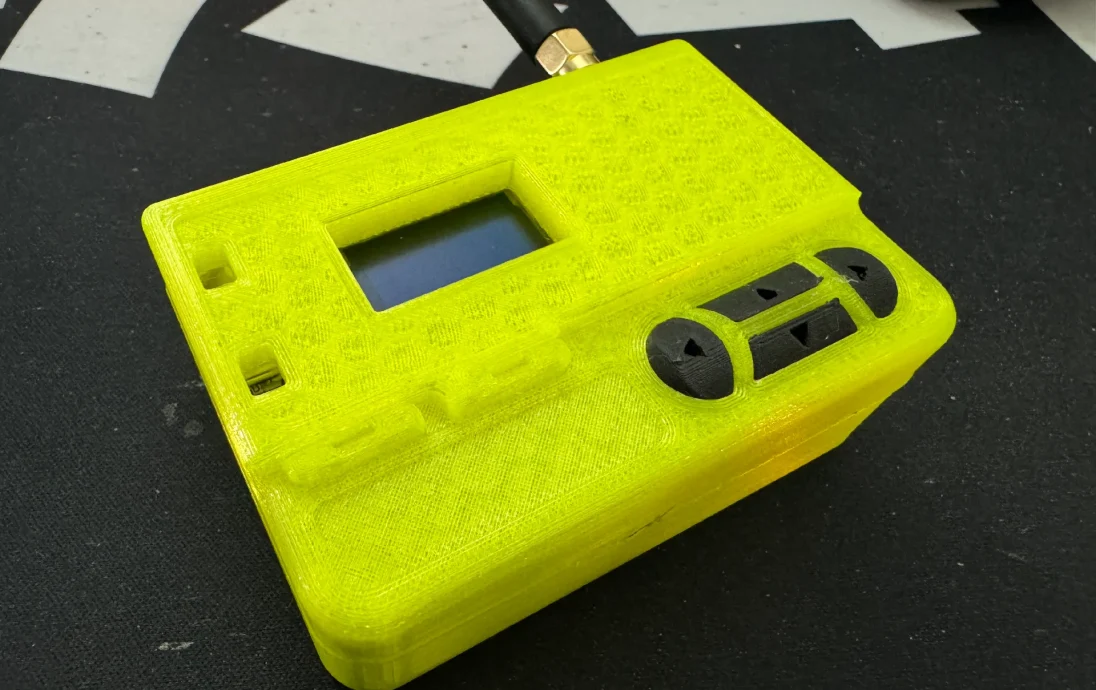

Распечатать корпус довольно прос��о — у вас есть две основные части. Верхняя и нижняя часть корпуса. Они скрепляются винтами М3 и парой термофиксируемых вставок.

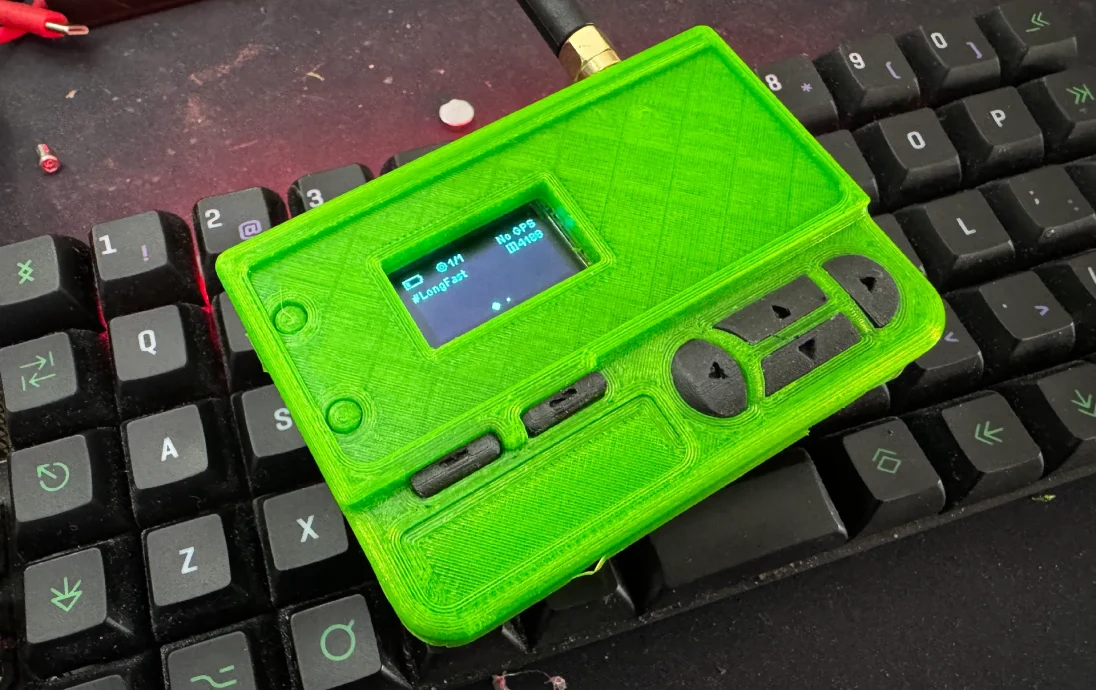

Это не стандартный корпус — он имеет дополнительные функции, включая блокировку питания и дополнительные кнопки для отправки стандартных сообщений. Внутри корпуса должно быть достаточно места для размещения небольшого модуля GPS, зуммера или вибромотора, если хотите.

Что вам понадобится:
Узел Heltec V3 LoRa, прошитый с помощью Meshtastic
3D-печатные детали
Плоская антенна LoRa (или внешняя антенна)
Аккумулятор Lipo 3,7 В, 2000 мАч (максимальные размеры 61 x 40 x 8 мм)
Кнопочный переключатель с фиксацией
Крошечный тактильный переключатель х 4

Как распечатать...

Я рекомендую печатать в PETG только потому, что вы, вероятно, будете кататься на роликах по Нью-Йорку, убегая от копий или чего-то еще. Лично я выбрал прозрачный PETG, чтобы светодиоды устройства просвечивали. Модель имеет несколько хороших кривых, поэтому я лично решил использовать высоту слоя 0,1 мм, но это зависит от вас.

Дно корпуса:

Распечатайте его на рабочей пластине. Никаких опор не требуется (отверстия внизу имеют красивые фаски. Обязательно приподнимите стенки, чтобы они были красивыми и прочными!

Верхняя часть корпуса:

К сожалению, для этого требуется довольно большая поддержка. Если вы ленивы, вы можете исключить опоры из отверстий для винтов, используя функцию рисования на опоре — установите для нее значение «умная заливка» и щелкните правой кнопкой мыши внутри отверстий, и PrusaSlicer п��опустит установку опор в отверстия. Как и в случае с низом, проверните стенки. После того, как напечатаны и сняты опоры, расплавьте четыре термостабилизированных вставки м3 в отверстия большего размера (вы можете пропустить это, если предпочитаете просто ввинчивать непосредственно в пластик).

Существует две версии этой модели, в зависимости от того, хотите ли вы сделать ее с внутренней или внешней антенной.

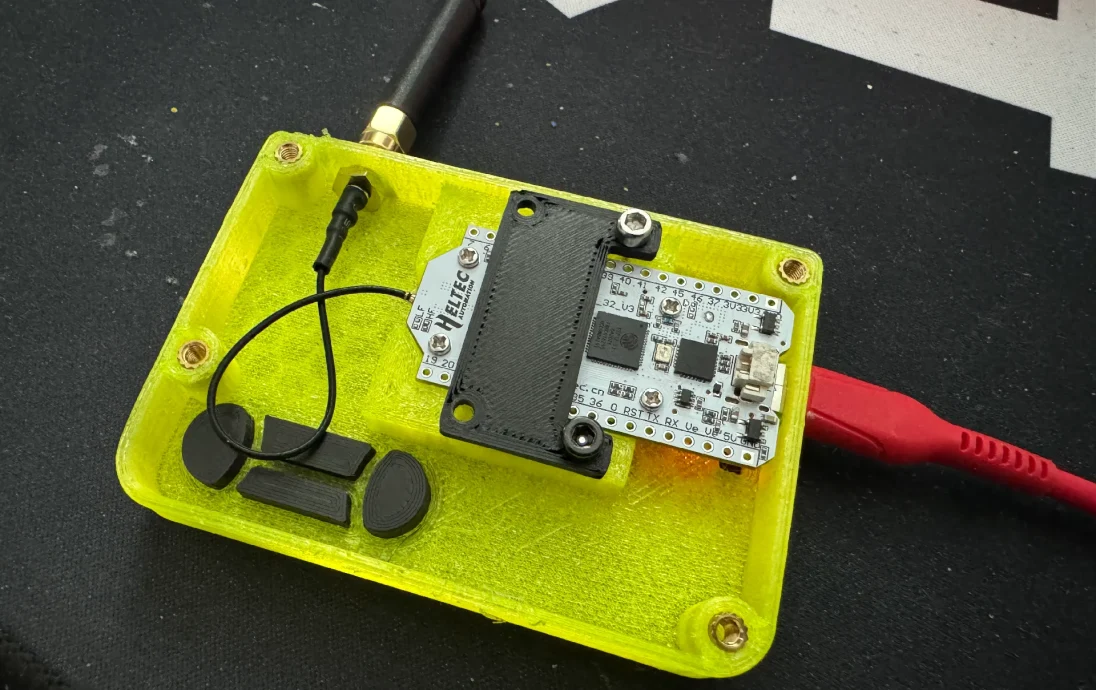

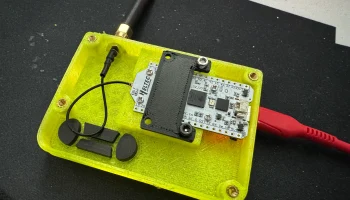

Поддержка совета:

Печатает ровно на рабочей пластине

КНОПКИ:

Это должно без проблем распечататься на рабочей пластине.

Обратите внимание: данная модель имеет НЕКОММЕРЧЕСКУЮ лицензию, это означает, что вы не можете продавать принты или ремиксы этой модели. Пожалуйста, свяжитесь со мной, чтобы обсудить коммерческие лиц��нзии.
