Meshtastic, устойчивый к атмосферным воздействиям, питани..

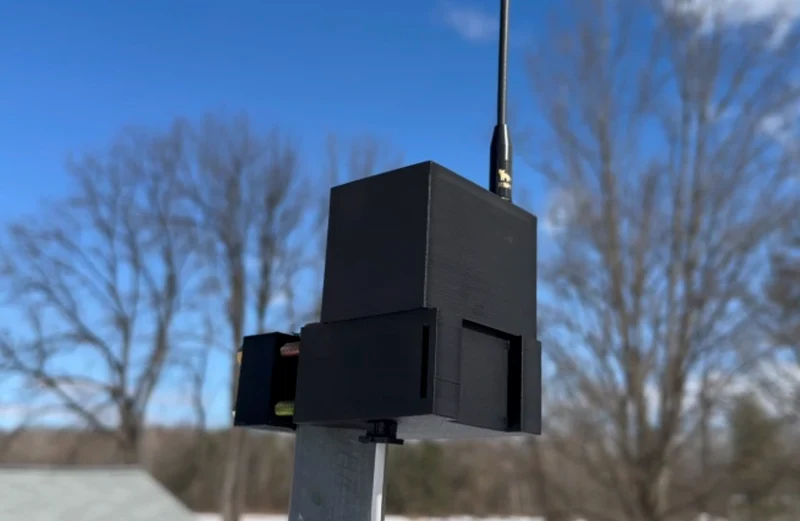

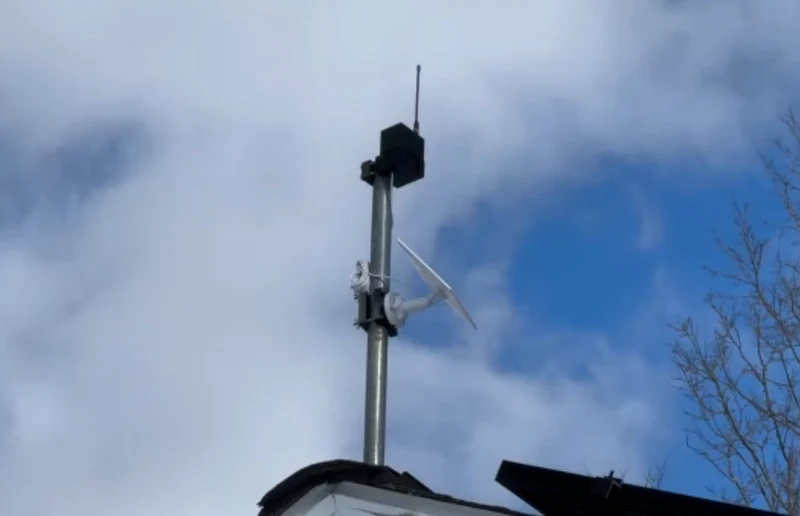

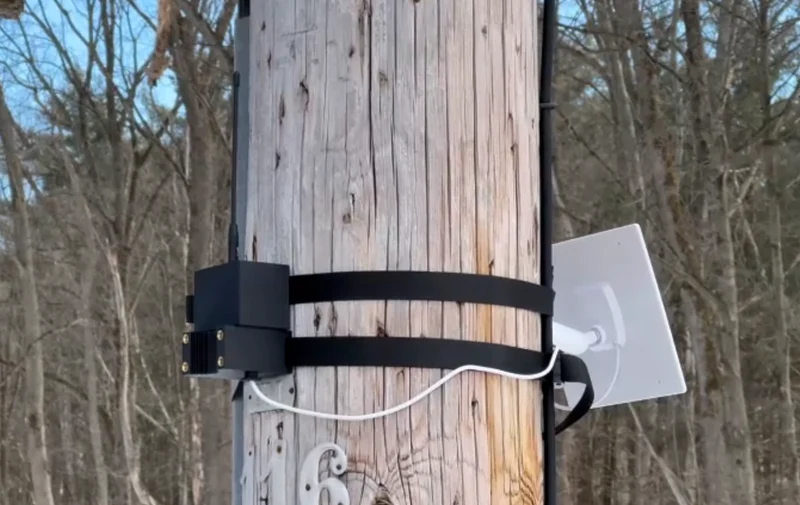

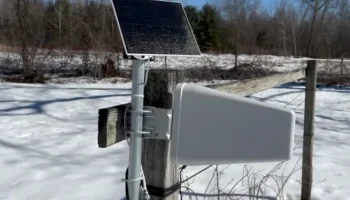

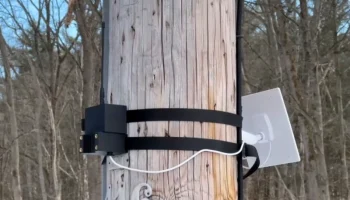

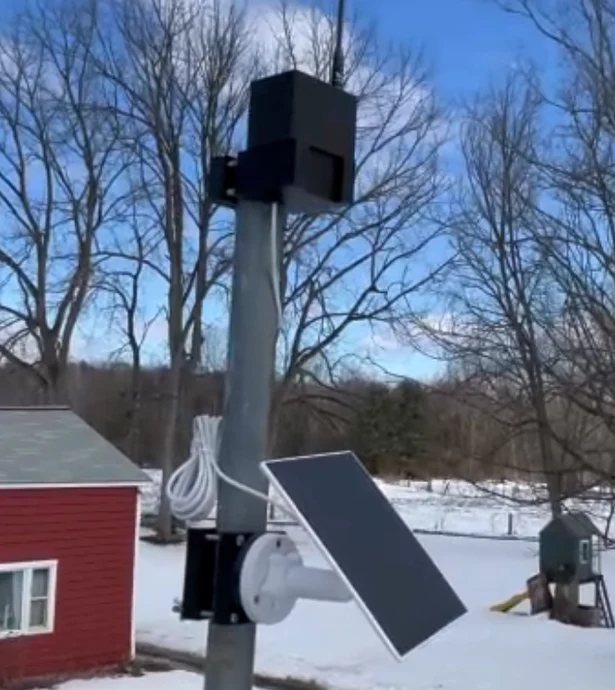

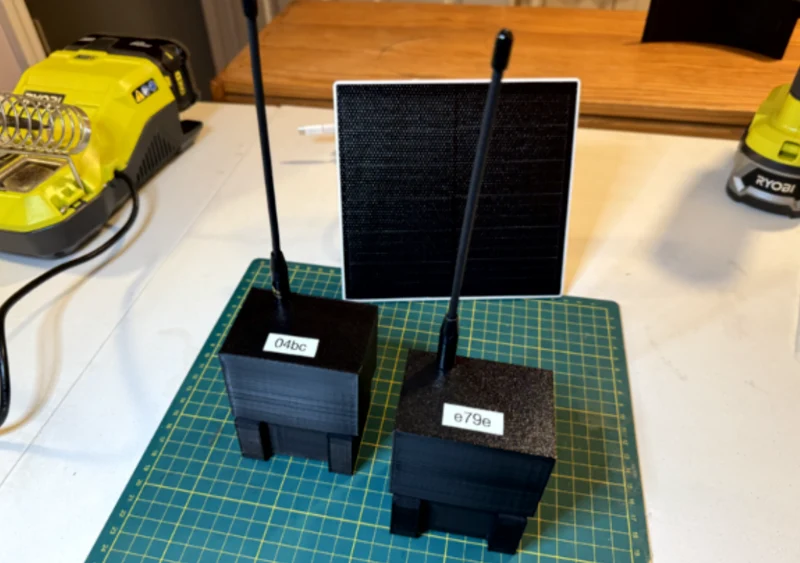

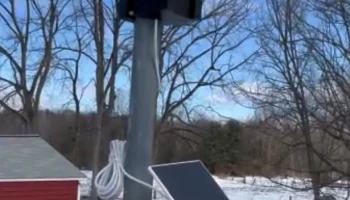

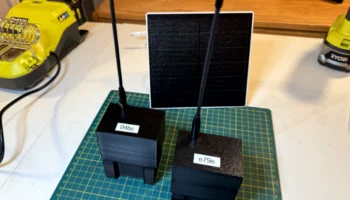

Мне нужен был небольшой защищенный от атмосферных воздействий бокс для Meshtastic RAK Wisblock Mini. Я искал зарядку от солнечных батарей и защищенные элементы 18650. Моя заявка заключалась либо в монтаже на трубе, либо на дереве/телефонном столбе. Я хочу использовать их в качестве ретрансляционных узлов, чтобы они были простыми. Вот такой компактный дизайн я придумал.

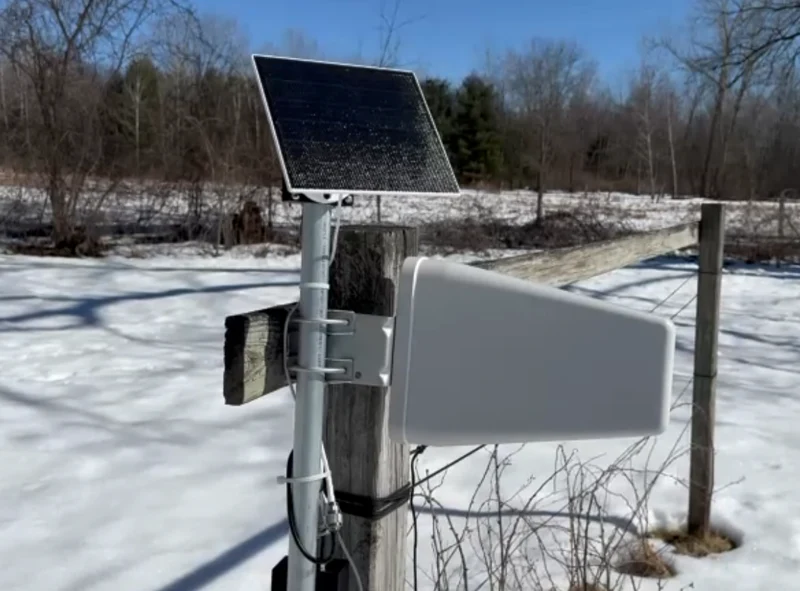

См. Крепления на трубу, дерево и столб для солнечной панели USB-C 5 В от Simple3D | Скачать бесплатно STL-модель | Printables.com для крепления солнечной панели

В зависимости от того, где вы живете, вы можете распечатать деталь белым или светло-серым цветом, чтобы уменьшить перегрев.

Сборка:

Удалите поддержку, если вы ее использовали

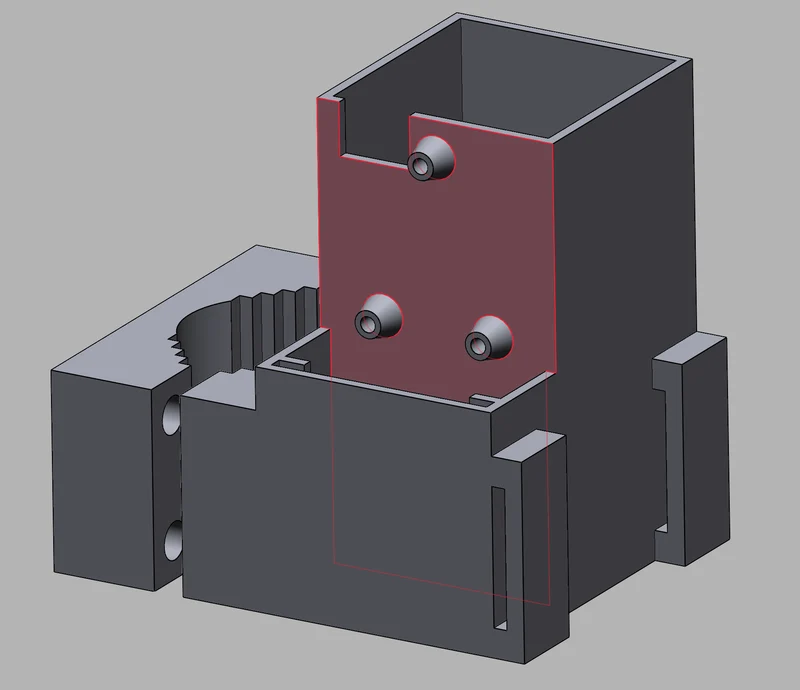

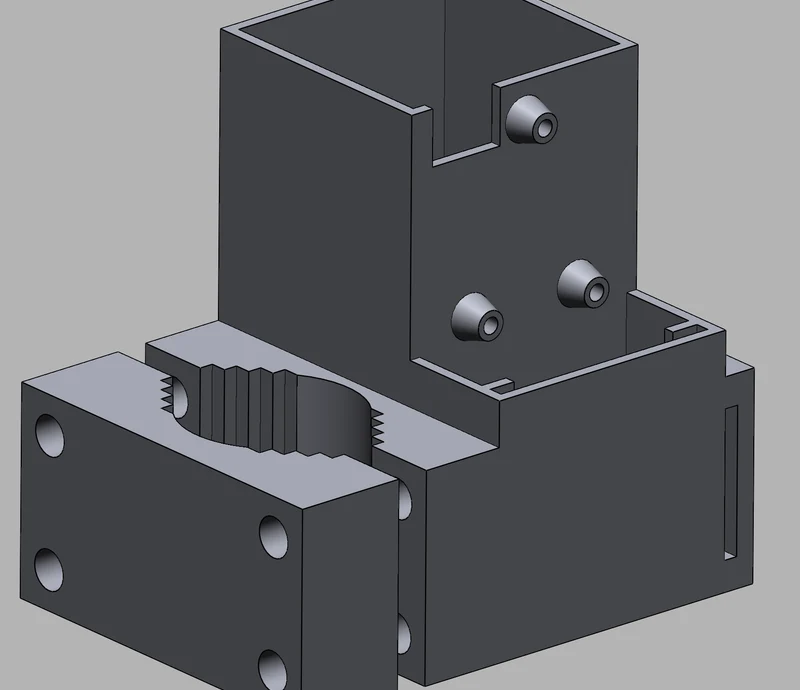

Вставьте три вставки M2 для крепления платы Wisblock Mini.
Если вы используете версию с зажимом, вставьте четыре вставки M6, удерживающие зажим.
Подключите четыре держателя 18650.
Поместите красные провода на верхний конец и черный на другой.
Проложите черные провода вверх по «каналу» сбоку.
Обрежьте красный и черный провода примерно на 70 мм выше верха.
Обрежьте провода разъема аккумулятора примерно до 60 мм.
Проверьте полярность разъема JST. Многие из проводов, которые вы подключаете к сети, перепутаны!
Припаяйте провода и закройте соединения термоусадочной трубкой.
Вставьте от одной до четырех батарей 18650.
Вставьте держатели батарей в основание радиобокса.

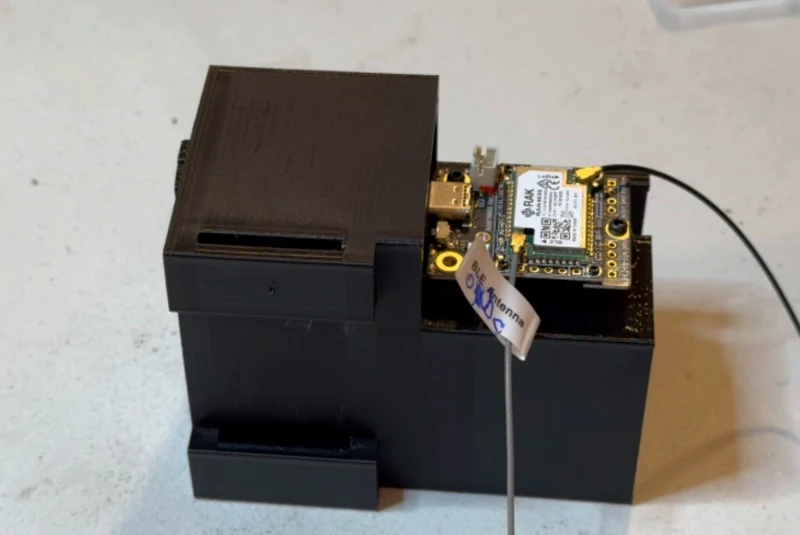

Прикрепите плату Wisblock Mini к основанию радиоблока с помощью трех винтов M2.
Прикрепите антенны Bluetooth и LoRa к плате Wisblock Mini. Белая этикетка RAK указывает, что есть что.
Вставьте антенну Bluetooth в прорезь в нижнюю часть крышки радиоблока.
Установите штыревую антенну.
Подсоедините разъем изнутри.
Гайка соединителя должна плотно прилегать к крышке коробки.
Вставьте втулку из ТПУ в разъем, а затем плотно закрепите антенну.
Направив антенну к себе, осторожно наденьте заднюю часть крышки на базовую коробку. Убедитесь, что антенный кабель не отсоединился.
Осторожно установите вилку питания положительным полюсом внутрь платы.
Вы должны увидеть мигание некоторых светодиодных индикаторов.
Если вы устанавливаете солнечную панель,
поместите адаптер USB типа C на конец солнечного кабеля.
Установите втулку кабельной вилки из ТПУ вокруг кабеля.
Вставьте вилку USB через отверстие в базе радиоприемника.
Осторожно вставьте USB-кабель в USB-разъем на плате Wisblock Mini.
Вставьте втулку из ТПУ в коробку, пока она не станет заподлицо/плотно.

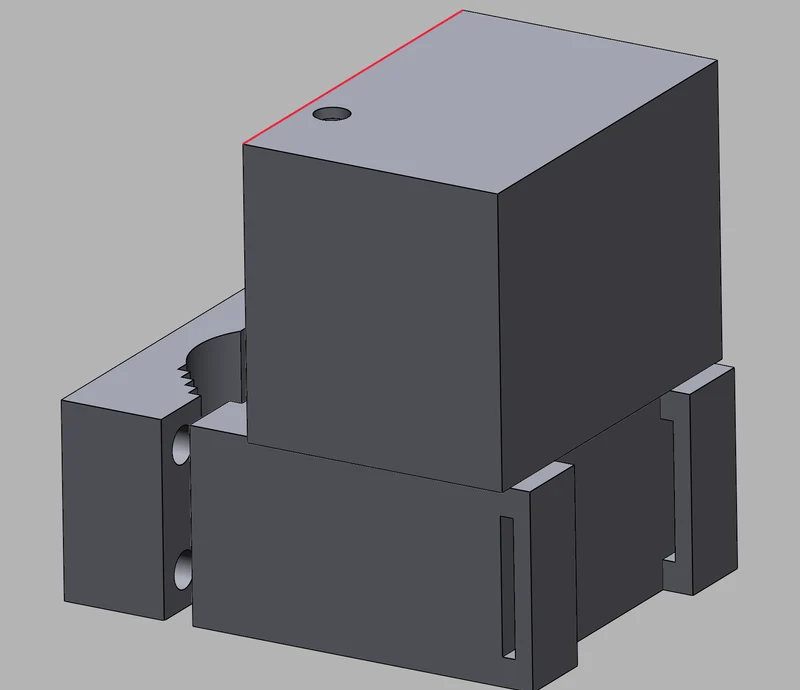

Медленно наденьте крышку на остальную часть основания радиоблока. Это чрезвычайно плотная фрикционная посадка. Если у вас возникли проблемы, проверьте внешние края основания радиоблока. Возможно, вам придется провести файлом по краям. Сначала наденьте заднюю часть. Полностью вниз. Затем поверните верхнюю часть вперед.

Вещи, которые я использовал:

РАК Висблок Мини ( https://amzn.to/4kex1FU )
Разъемы беспроводной батареи RAK (https://amzn.to/4i6aHN0)
Штыревая антенна LoRa 915 МГц, 10 дБи (https://amzn.to/4bjx8fn)
Держатель батареи 18650 ( https://amzn.to/4i6CmO0 )
3500 мАч 18650 защищенных ячеек (защищенная батарея 3500 мАч 10A 18650 с кнопочной крышкой (Panasonic/Sanyo NCR186 — батареи Liion оптом)
Солнечная панель USB-C 5 В, 5 Вт (https://amzn.to/3D106UK)
Черная нить ТПУ ( https://amzn.to/3EWyNeK )
Черная нить PETG (https://amzn.to/3D106UK)
Латунные вставки с накаткой М2 ( https://amzn.to/4hJRCAB )
Латунные вставки с накаткой М6 ( https://amzn.to/3D3vhid )
Болты с шестигранной головкой М2 (https://amzn.to/40KQG7A)
Нейлоновые ремни шириной 1 дюйм ( https://amzn.to/4gSp86o )
Пресс с термовставкой ( https://amzn.to/42PGn4O )
