Защелка/застежка батарейного отсека ящика для электронно...

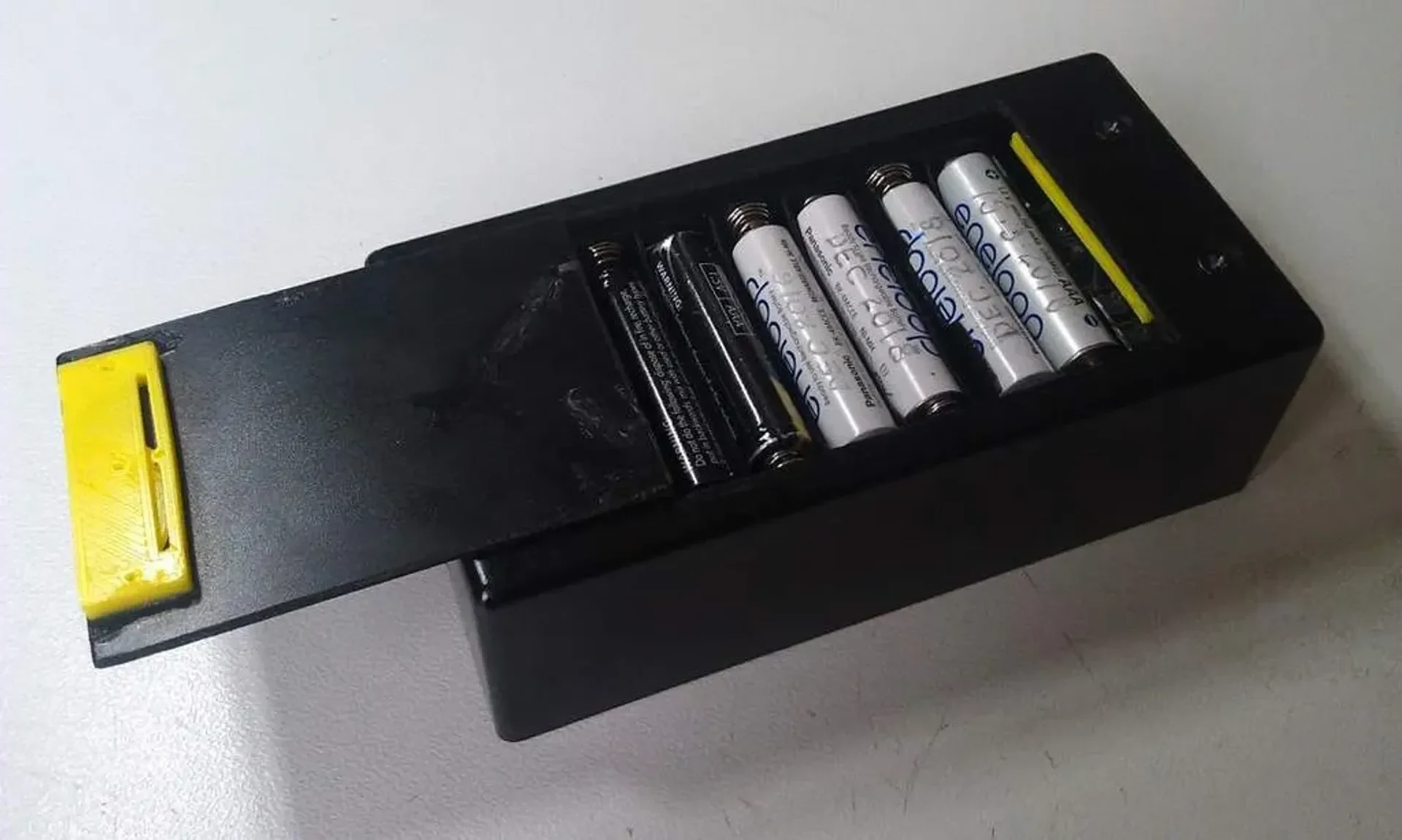

Недавно завершив сборку измерителя ESR (тестер конденсаторов) из комплекта (Altronics #K2574 https://www.altronics.com.au/p/k2574-esr-meter-kit), я хотел, чтобы батареи были доступны снизу, без необходимости каждый раз откручивать верхнюю панель для их замены.

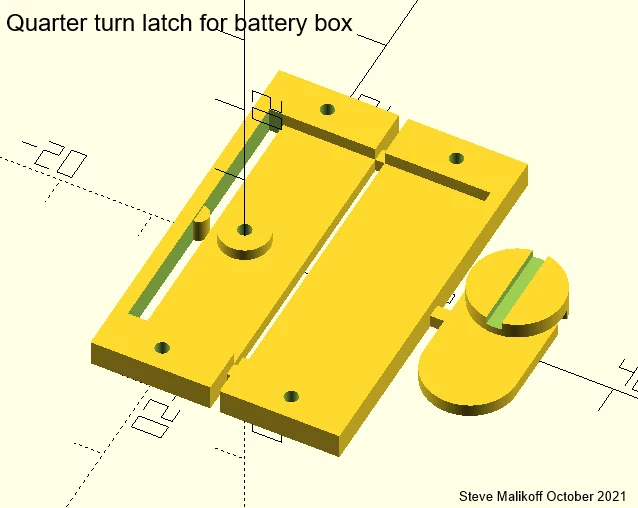

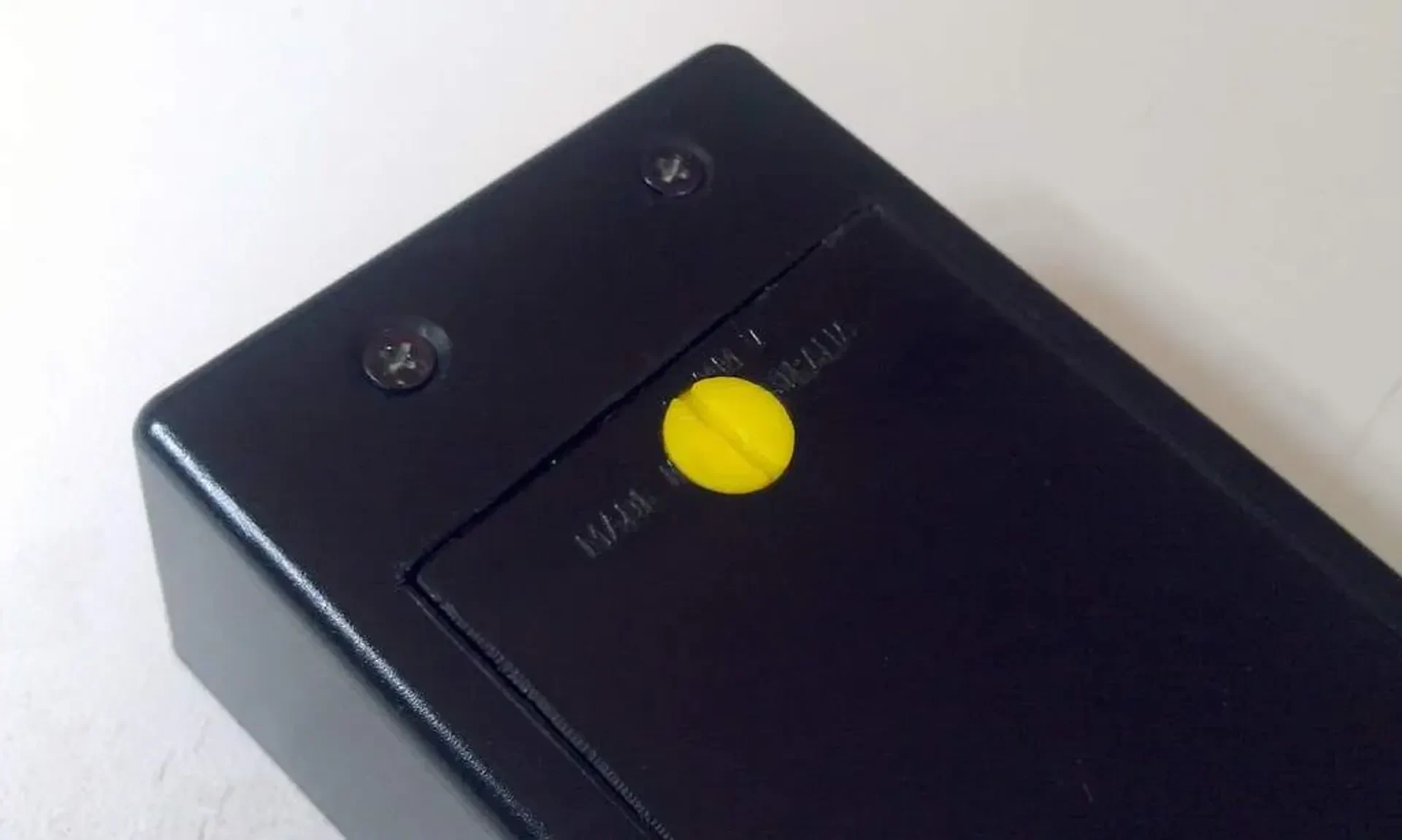

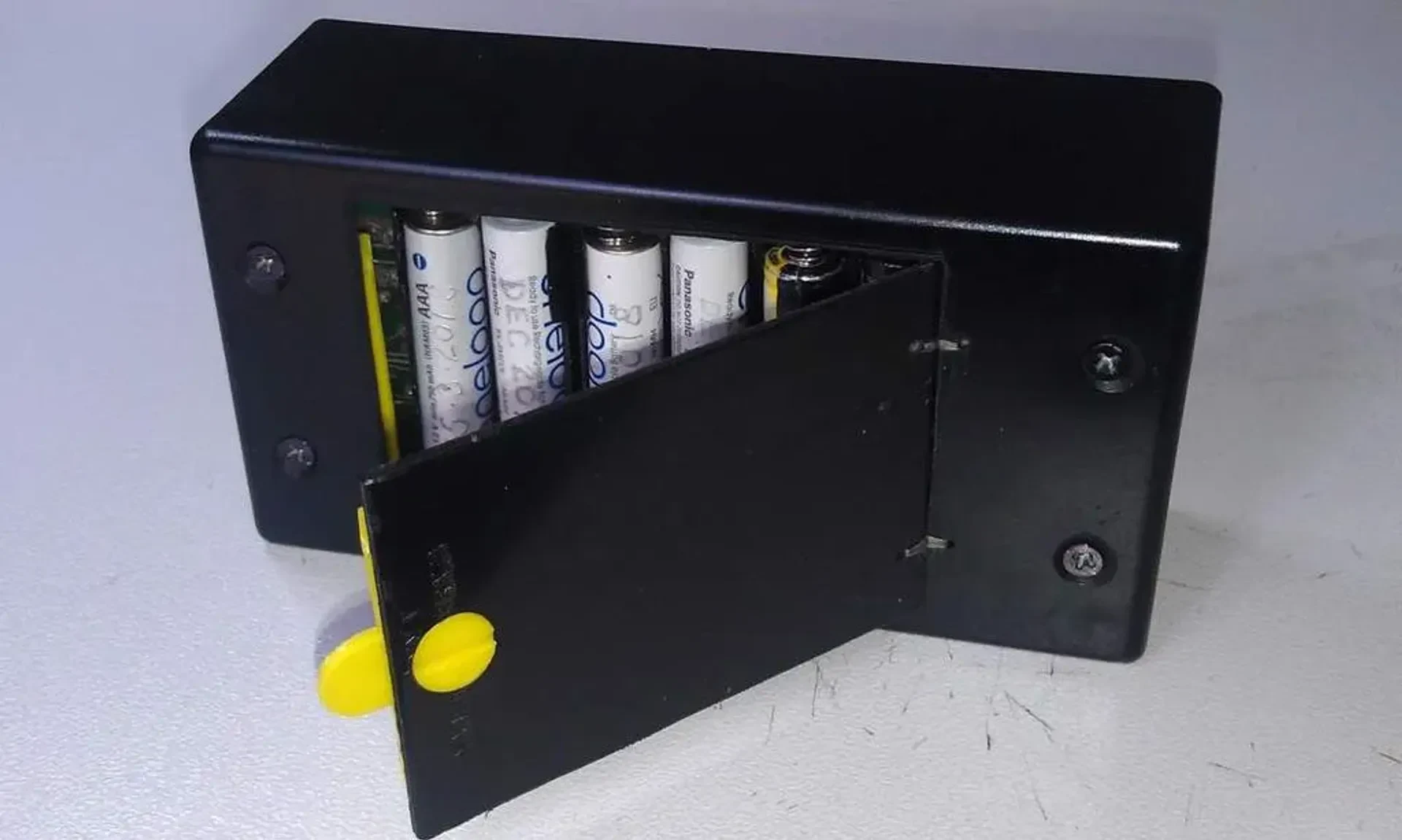

С этой целью я установил держатели для батареек типа ААА на пластину, разметил и вырезал дверную панель в прилагаемой пластиковой коробке на молнии и сконструировал защелку старого образца, чтобы дверь оставалась закрытой.

Он работает аналогично защелкам, для открытия которых используется монета, хотя, учитывая меньший размер, для работы требуется только плоская отвертка или даже ноготь большого пальца. На четверть оборота рычаг втягивается в фиксатор, и дверь можно открыть.

Настройщик настроен на сверло диаметром 10 мм и толщину соответствующей коробки около 1,5 мм, но вы можете изменить их, если хотите.

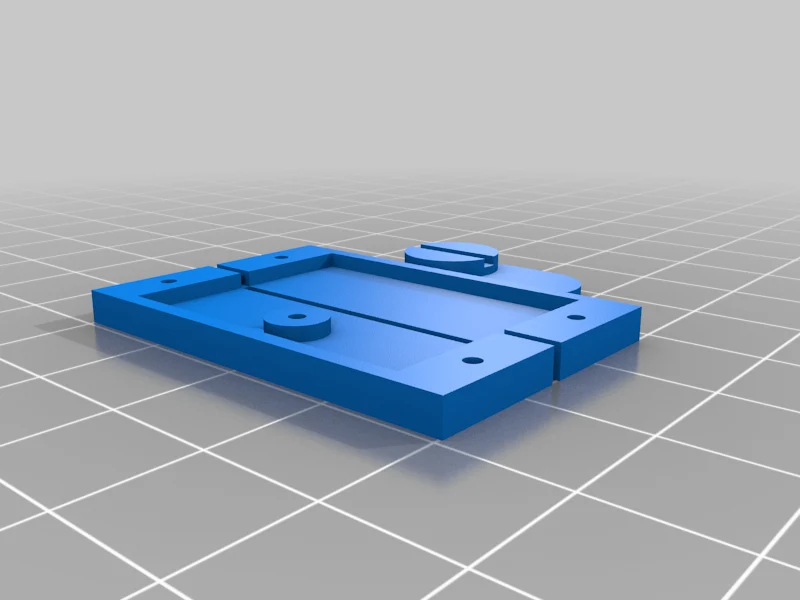

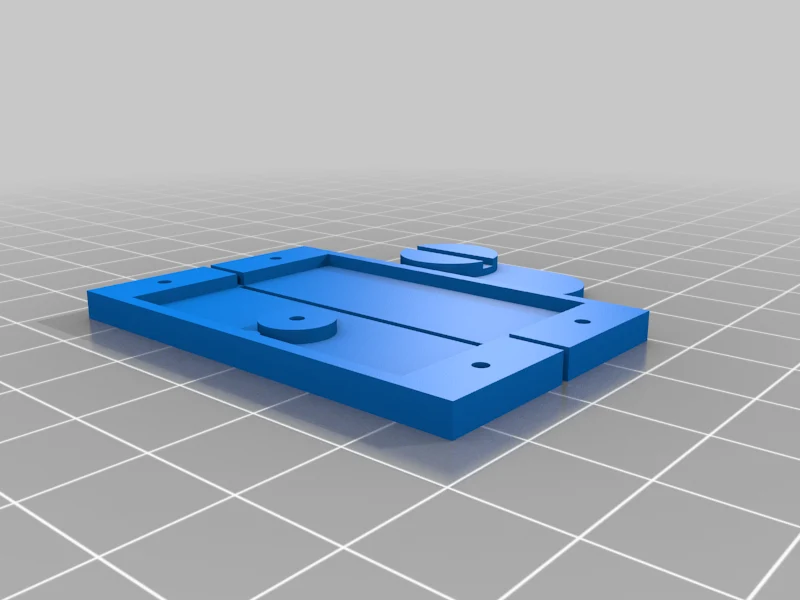

В комплект входят сверла STL диаметром 10 мм и толщиной 1,5 мм, которые я использовал, а также версия диаметром 1/2 дюйма и толщиной 1/16 дюйма, если у вас есть сверла дюймовой системы.

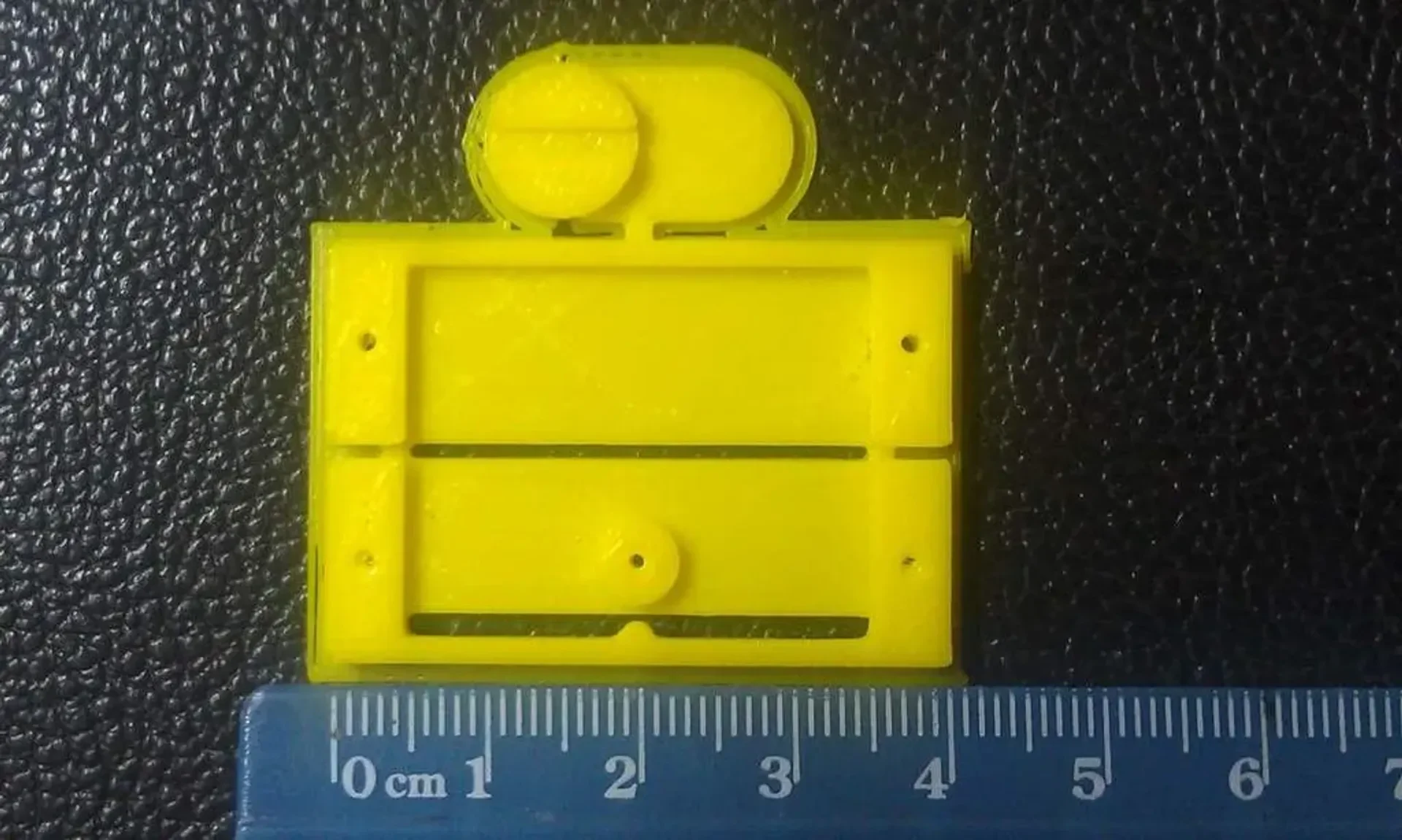

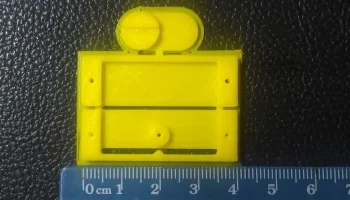

Печатайте только со 100% (сплошным) заполнением. Я использовал желтый ABS, думаю, PETG тоже подойдет. Я бы не рекомендовал PLA, поскольку он более хрупкий.

См. инструкции по установке ниже. Это легко сделать с помощью CA/суперклея, но есть крепежные отверстия, если вы хотите использовать небольшие саморезы.

Три детали напечатаны на литнике, поэтому вы можете использовать несколько из них и хранить их в коробке с деталями электроники для будущего использования.

ИНСТРУКЦИЯ ПО МОНТАЖУ

Снимите рычаг с зажима/фиксатора, отрезав один литник лезвием X-acto. Снимите вспышку с фиксирующих выступов и снизу.

ПРИМЕЧАНИЕ Пока не разрезайте два литника, соединяющие фиксатор с зажимом!

Расположите фиксатор/зажим внутри дверцы коробки так, чтобы зазор дверцы совпадал с зазором между этими частями.

Используйте чертилку или острый конец через центр круглого выступа, чтобы отметить отверстие, которое нужно просверлить.

Снимите фиксатор/зажим и проткните отметку, просверлите пилотным сверлом и просверлите до диаметра 10 мм или размера диска вашей руки.

Закрепите рычаг на бобышке так, чтобы он выступал наружу, переверните и вставьте диск рычага в просверленное отверстие.

Убедитесь, что отверстие достаточно, чтобы не заедать при повороте рычага. Используйте острое лезвие X-acto, чтобы снять заусенцы и при необходимости увеличить отверстие.

Расположите фиксатор/зажим так, чтобы зазор между ними находился прямо над дверным зазором.

Нанесите каплю СА/суперклея на короткие сторо��ы фиксатора и зажима соответственно.

После установки разрежьте два литника между фиксатором и зажимом лезвием X-acto.

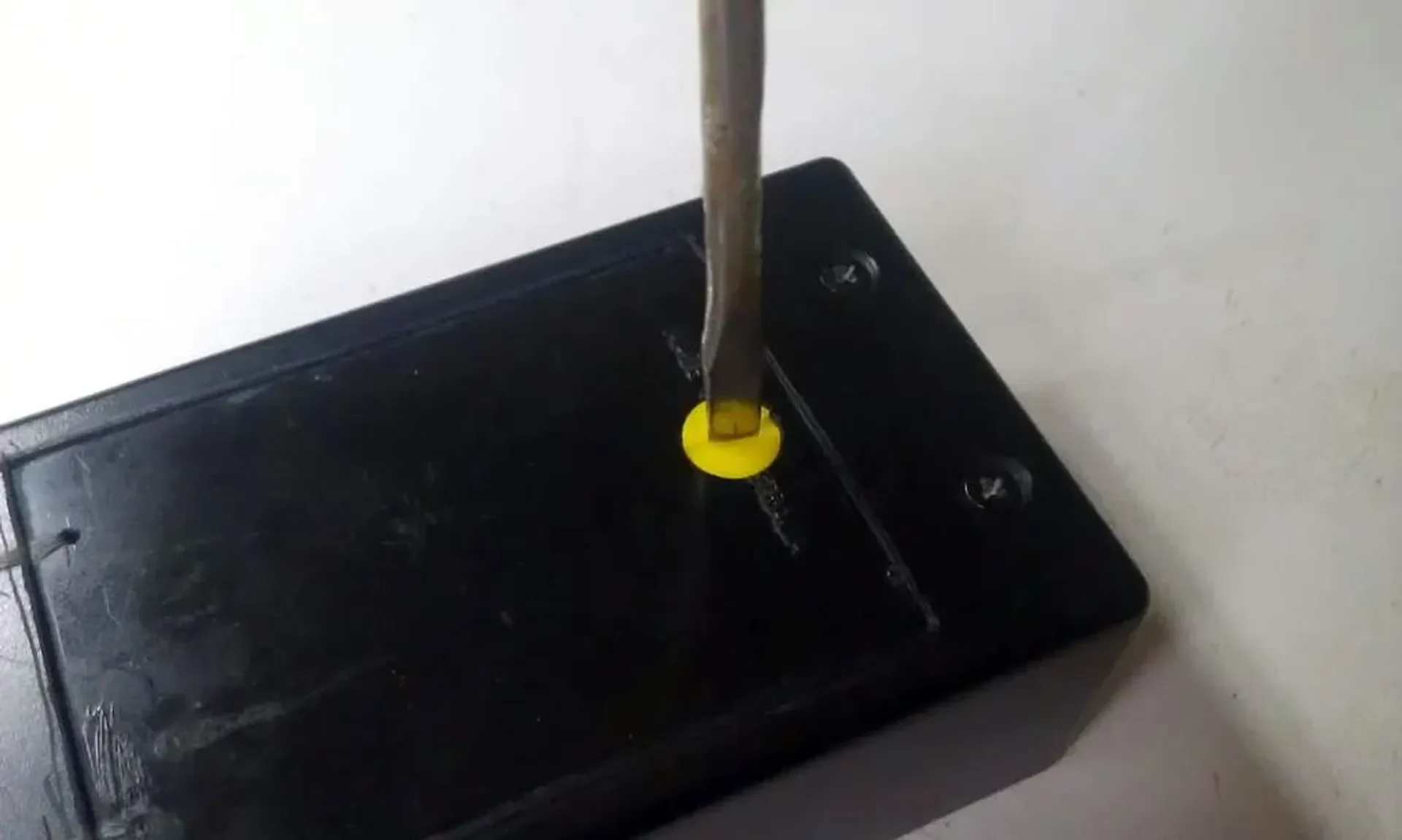

С помощью плоской отвертки поверните рычаг защелки и убедитесь, что он защелкнулся в выступе стопорной пружины в трех положениях.

Настройки печати

Принтер:

ALDI Coocoon Create (переименованный в Wanhao)

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

100

Нить:

универсальный ABS или PETG

Примечания:

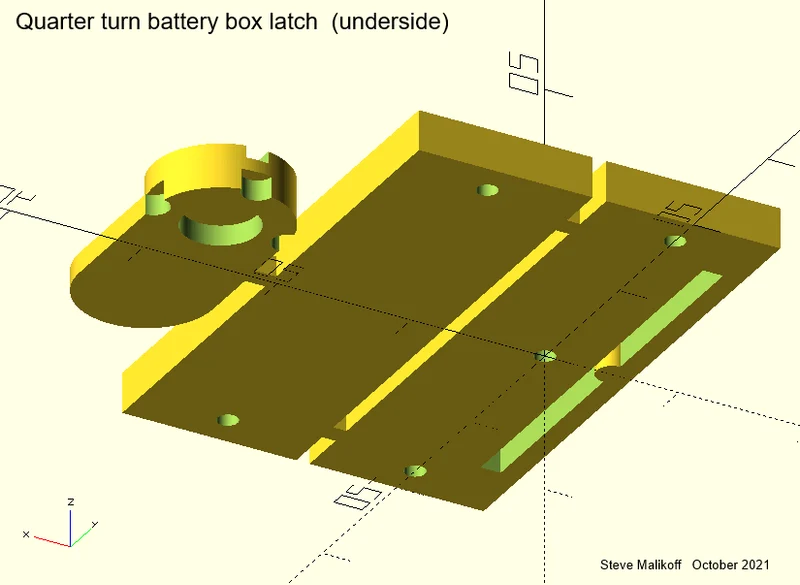

Я добавил опору, чтобы глухое отверстие на нижней стороне рычага защелки не разрушилось.

Категория: Электроника
