NodeCube RAK19007 RAK4631 Meshtastic солнечный узел........

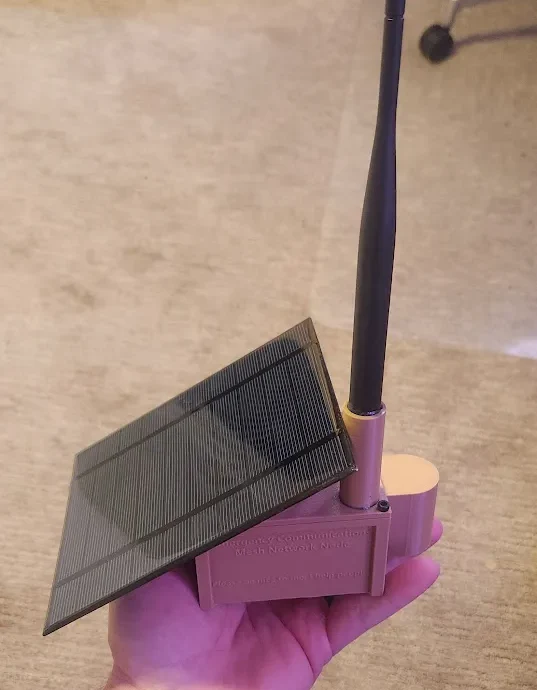

Это компактный солнечный узел Meshtastic для наружного использования.

Список материалов:
RAK19007/RAK4631 Мештастическая плата
Аккумулятор с разъемом JST PH2.0 (я использовал Qimoo 115659, 5000 мАч, 3,7 В, LiPo)
Антенна LoRa 915 МГц (я использовал ее: https://www.amazon.com/dp/B0CTXL61LY)
Кабель SMA Male-IPEX (поставляется с указанной выше антенной)
Солнечная панель 5 В (я использовал ее: https://www.ebay.com/itm/236044764436)
Металлический кабелепровод 3/4 EMT (используется в качестве опоры для установки)
Нить для 3D-принтера ASA (около 200 грамм)
Нить для 3D-принтера ТПУ (около 15 грамм)
(6) Винты M3x10 мм SHC
(4) Винты M2,5 Phillips, входящие в комплект RAK19007.
(4) Винты SHC M2,5x8 мм
(2) Винты M4x12 мм SHC
JB Weld (оригинальная формула)
JST ZH1,5 мм 2-контактный микро-кабель

Распечатать список:
Основной корпус NodeCube (ASA)
Фиксатор батареи NodeCube (ASA)
Крышка NodeCube (ASA)
Монтаж на панели NodeCube (ASA)
Антенный рукав NodeCube (ASA)
Прокладка крышки NodeCube (ТПУ)

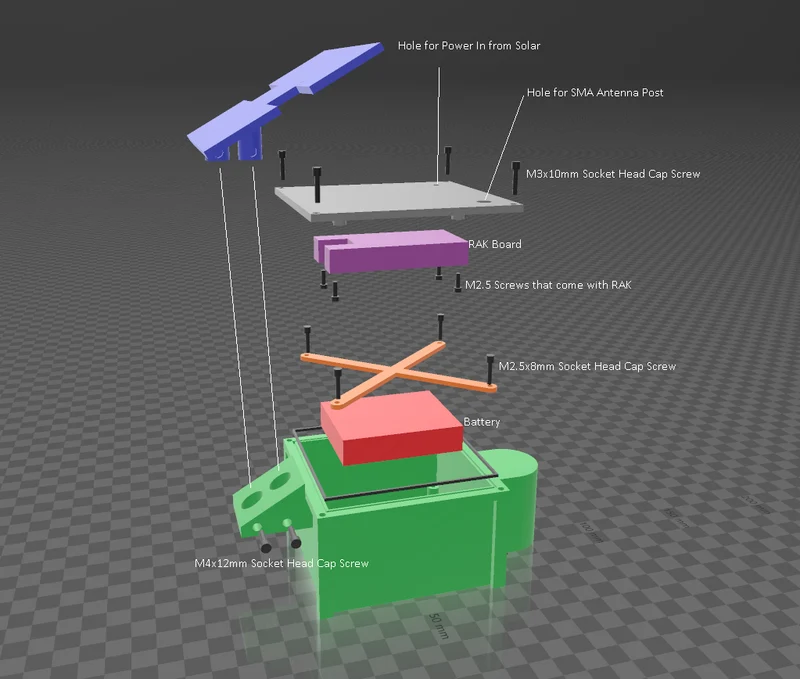

Сборка:
— Убедитесь, что полярность кабеля аккумулятора соответствует RAK. Возможно, вам придется
переключите кабель.
— Поместите батарею внутрь основного корпуса.
— Поместите фиксатор аккумулятора на аккумулятор и закрепите его винтами M2,5x8 мм.
— Прикрепите RAK к нижней стороне крышки с помощью прилага��мых винтов M2,5.
— Установите прилагаемую заушную антенну на нижнюю часть крышки и прикрепите к RAK.
— Установите антенный штырь SMA в отверстие в крышке и закрепите его гайкой/шайбой SMA.
— Тщательно заклейте отверстие антенного штыря с помощью JB Weld внутри крышки, чтобы обеспечить водонепроницаемость.
— Установите антенну на стойку SMA.
— Установите антенную ��тулку (дополнительно) на антенну и приварите ее сваркой JB Weld, чтобы прикрепить ее к крышке.
— Поместите крышку на куб и вставьте в него крепление для солнечной панели.
— Поместите солнечную панель на крепление и выровняйте ее для правильного размещения там, где она не будет
мешать/наезжать на антенну. Отметьте, как его следует разместить после сварки JB.
— Снимите солнечную панель и крепление, а затем приварите солнечную панель к креплению.
— Пропустите провода питания от панели через отверстие в крышке. JB Приварите внутреннюю часть для герметизации.
дырка от воды.
— Припаяйте штекерный разъем JST ZH1,5 мм к концу проводов питания солнечной панели.
— Подключите разъем антенны IPEX к плате RAK.
— Подключите разъем IPEX заушной антенны к плате RAK.
— Подключите аккумулятор к плате RAK.
— Подключите разъем JST солнечной батареи к плате RAK.
— Установите прокладку крышки в углубление в верхней части куба.
— Установите крышку и закрепите ее винтами M3x10 мм.
— Установите панель/крепление панели в гнезда на передней части куба.
— Прикрутите крепление к панели винтами M4x12 мм.

Установка:
— Забейте металлический кабелепровод 3/4 ЕМТ в землю.
— Поместите NodeCube на кабелепровод в гнездо 3/4 дюйма на задней части куба.
— Закрепите NodeCube двумя винтами M3x10 мм.
