Корпус для ретранслятора на базе Faketec V4

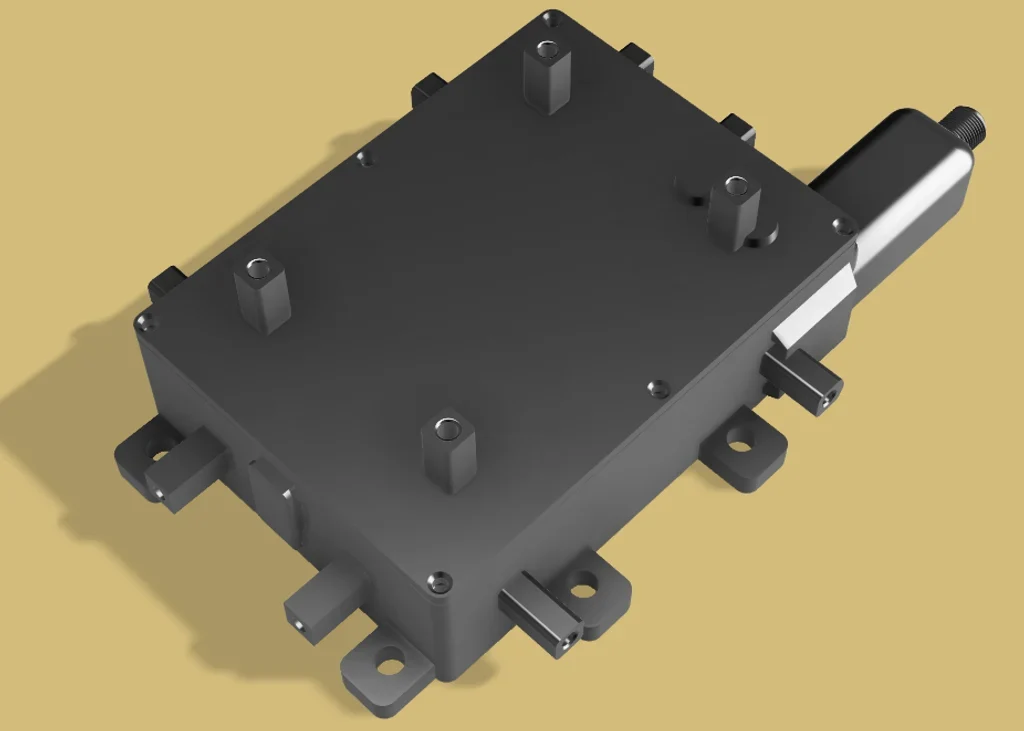

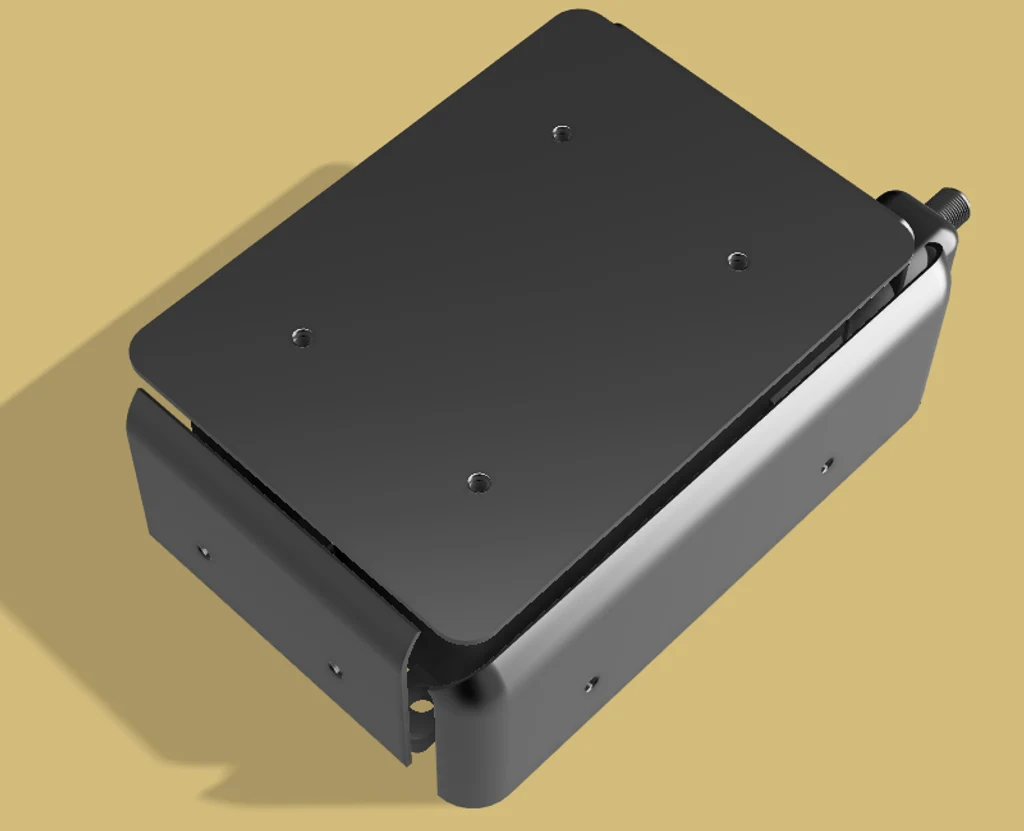

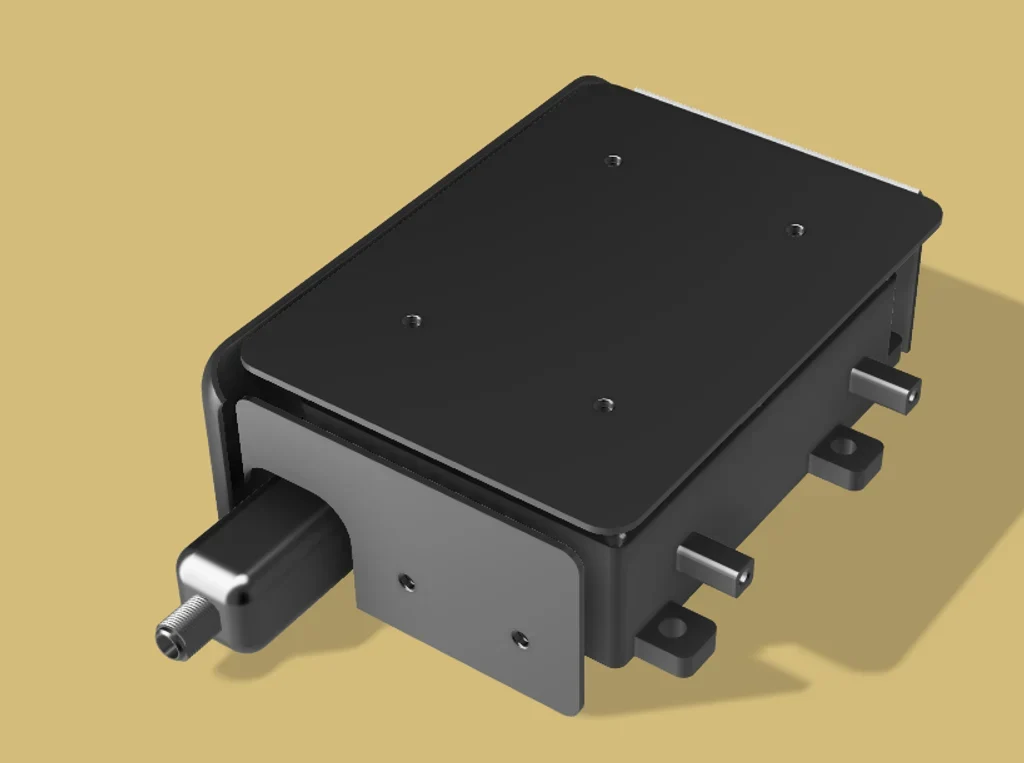

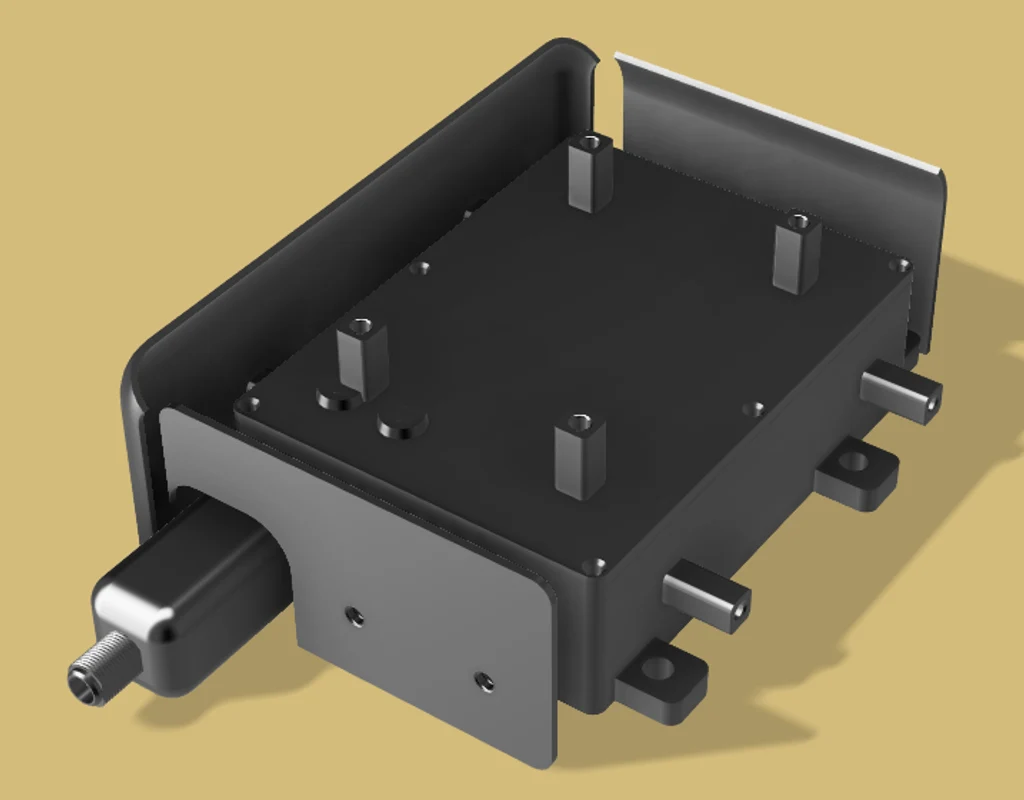

Простой корпус для наружного солнечного узла Faketec V4 с встроенным тепловым экраном и вентиляцией.
Мой список компонентов:
- Faketec V4

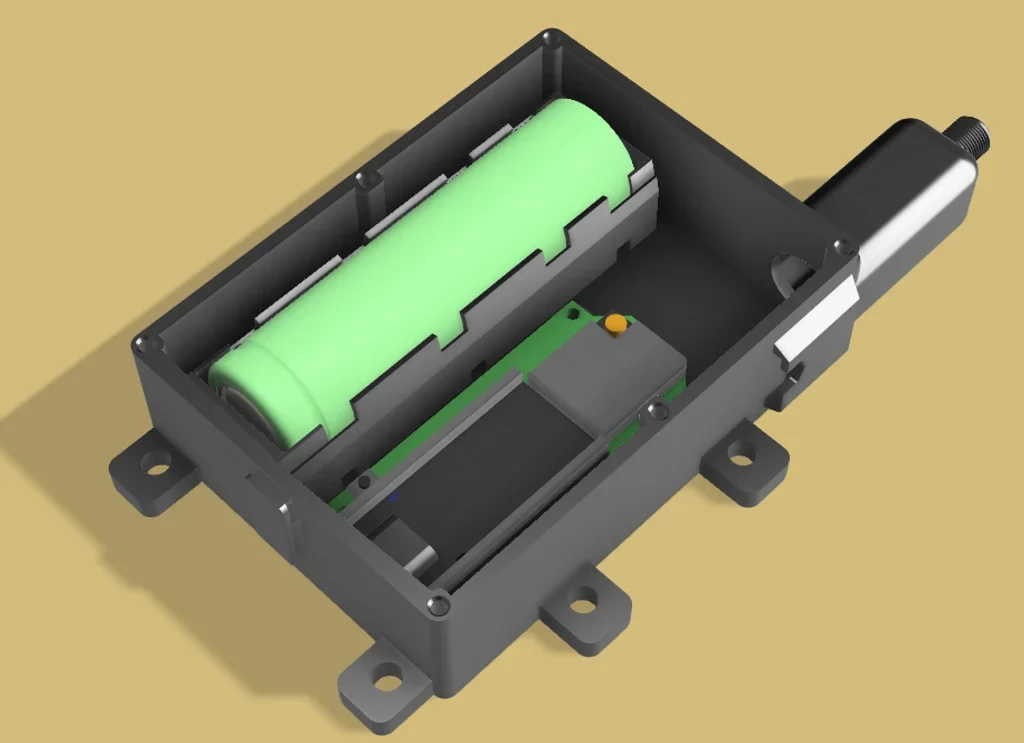

- Литий-ионный аккумулятор 18650
- SD05CRMA
- Солнечный контроллер заряда MPPT, подключенный к небольшой солнечной панели. Я
тестирую панель мощностью 2 Вт и напряжением 6 В на окне; она работает уже 2 недели и продолжает заряжаться без каких-либо проблем. Также можно использовать TP4056 в качестве простого зарядного устройства. - 2 латунные вставки M2 x 3 мм для Faketec
- 2 латунные вставки M2,5 x 3 мм для BMP280
несколько винтов M2 (не более 16 шт.) и M2,5 (2 шт.), - 4 винта M2 — два с вставками и два без них из-за возможного короткого замыкания
- Цифровой датчик барометрического давления/высоты BMP280 3,3 В, установленный на верхней детали
- Двухдиапазонная антенна с интерфейсом IPEX 868/915 МГц, высокий коэффициент усиления 5 дБи (как показано на картинке)
- 2-контактный разъем XH 2,54 для удобного подключения всех компонентов
- Самозаплавляющаяся силиконовая лента (герметизация от погодных воздействий) для изоляции антенны
ОБНОВЛЕНИЕ:
добавлен модуль для 1 солнечной панели мощностью 1 Вт, 6 В, размером примерно 110 мм × 60 мм (базовая версия с Aliexpress); его нужно установить на переднюю панель и закрепить винтом M3 с гайкой,
а затем зафиксировать панель двумя винтами M2. Фотографии добавлю позже.
Отверстие для кабеля солнечной панели придётся просверлить самостоятельно, так как у всех разное расположение и диаметр кабеля.
Оставьте комментарий, если хотите получить файл .step для экспериментов или создания собственных модулей.
Эта система упрощает разработку собственных модулей — например, вместо теплового экрана можно изготовить держатель для солнечной панели и т. д.
Позже, после тестирования, я добавлю реальные фотографии.
