Базовая станция Meshtastic (на базе печатной платы Washta..
Источник:

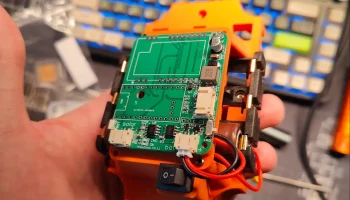

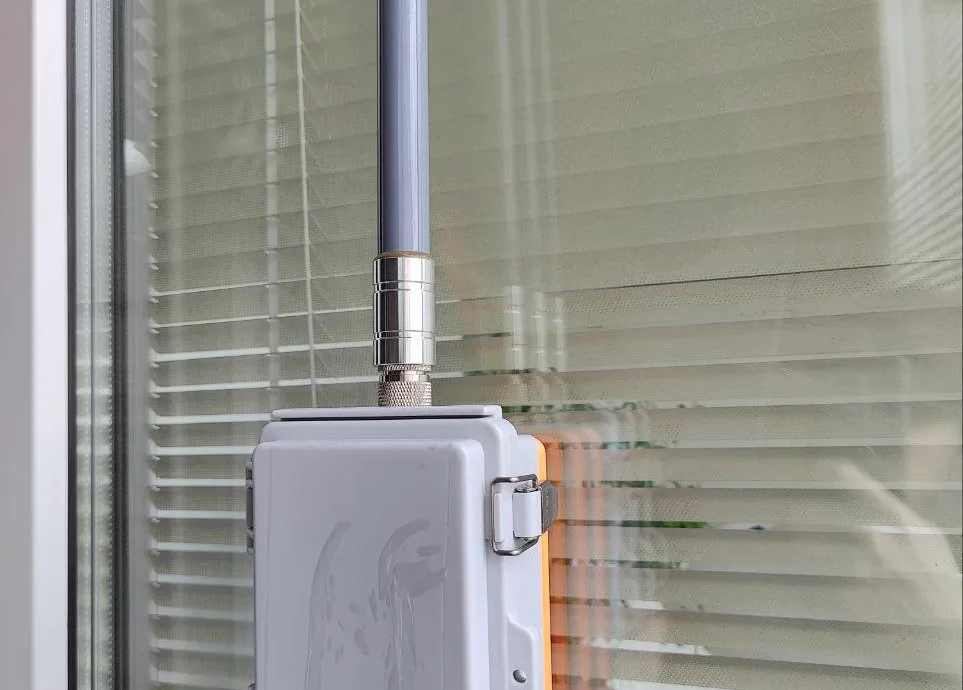

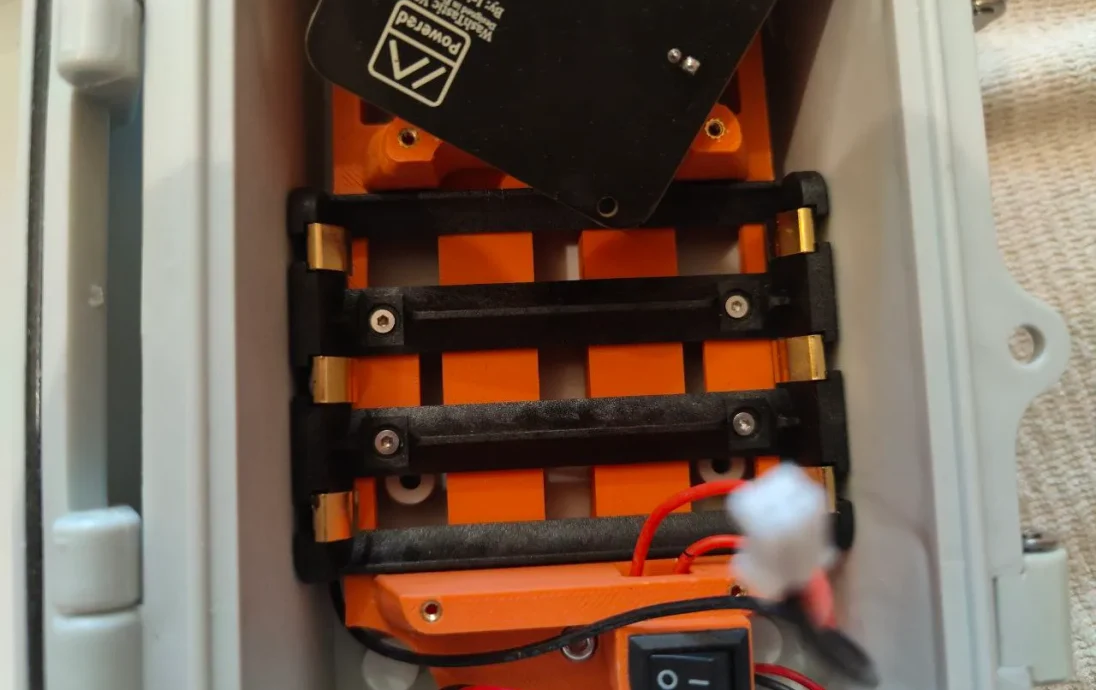

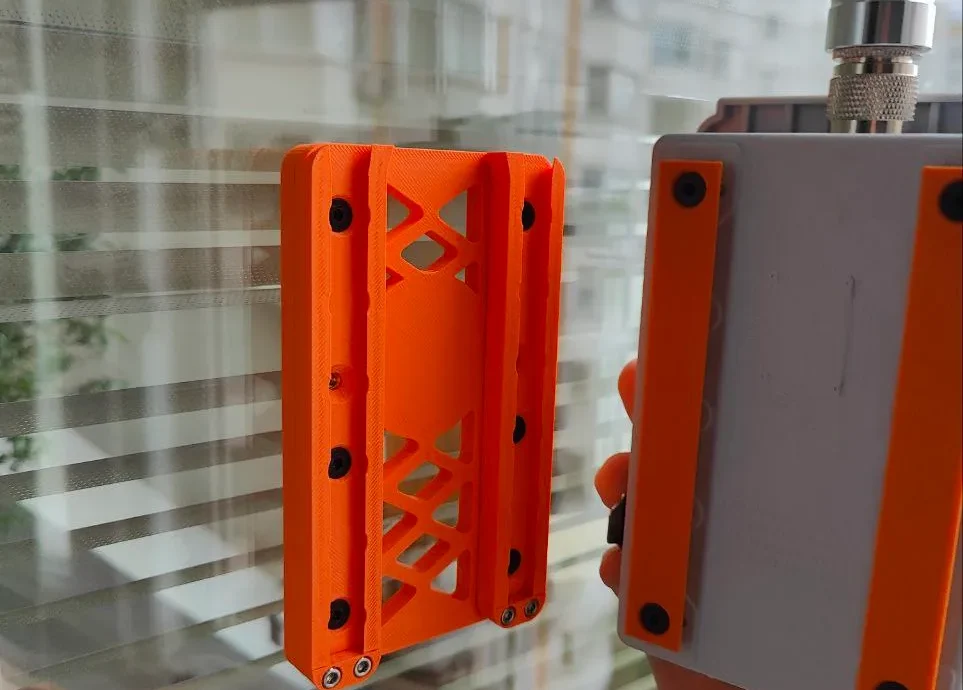

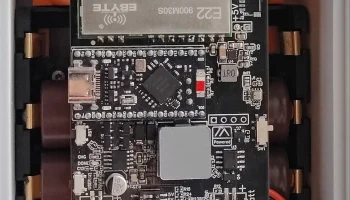

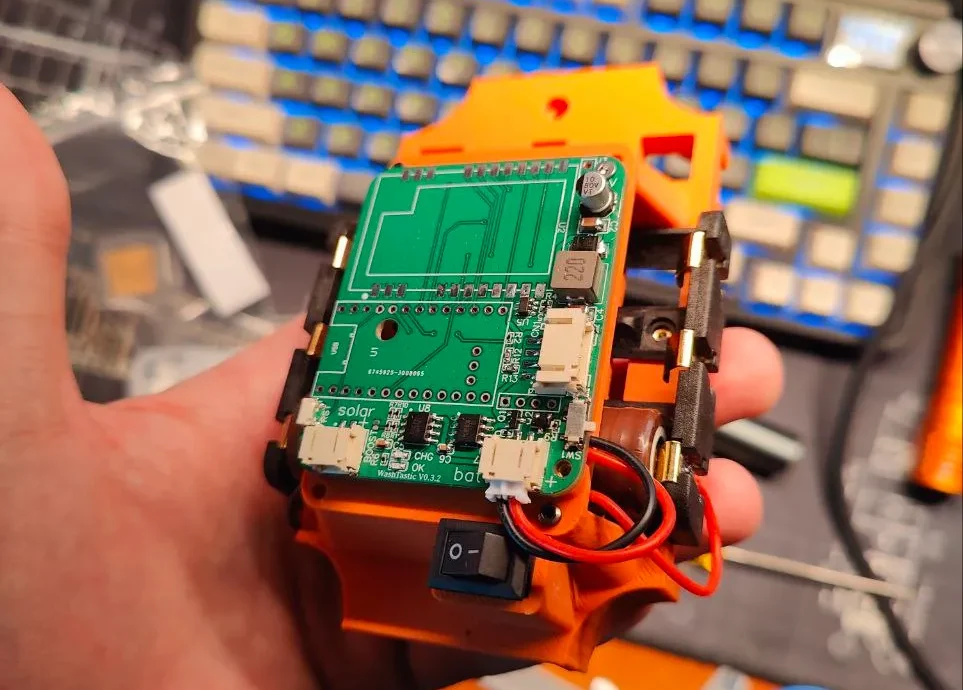

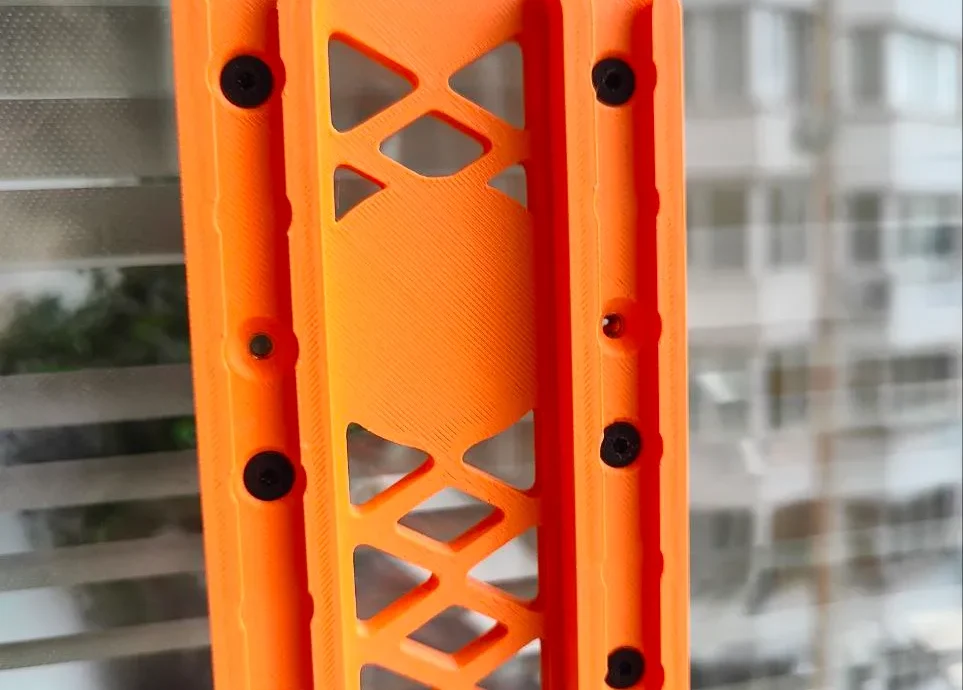

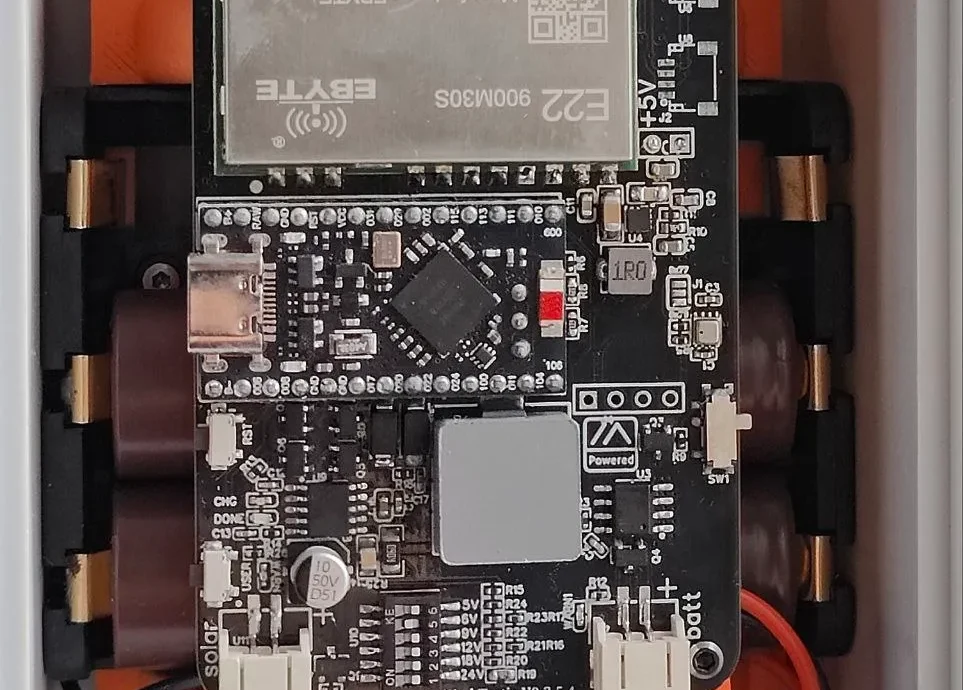

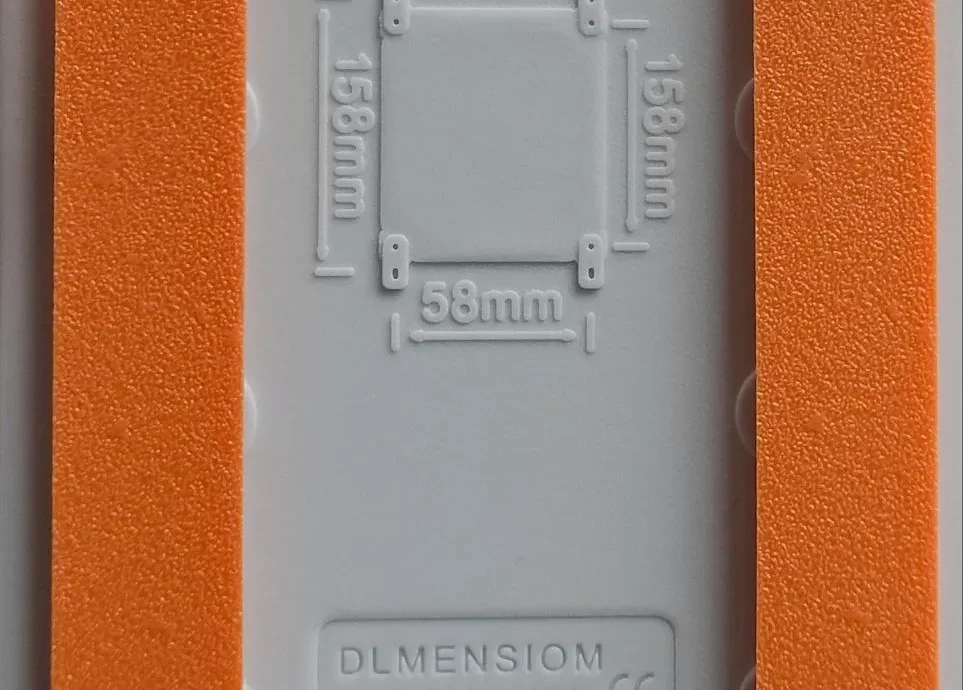

Делюсь своими моделями базовой станции на базе платы Washtastic. Детали Base_Node_V4, Base_Node_V4_2 и Base_Node_V4_V2 рассчитаны на герметичный корпус размером 100х150х70 мм. Base_Node_V4_2 — верхняя панель для крепления платы Washtastic короткой версии, V2 — для длинной платы версии 3.5+. Детали WinLock, WinLock_1, WinLock_2, Base_Node_Rail — быстросъемный кронштейн корпуса.
Кронштейн корпуса спецификации:
12шт M4*8 DIN 7991
12 шт. резьбовые вставки M4
4 шт. резьбовые вставки M3
4шт М3*10 DIN912
Спецификация корпуса Внутренние части:
2 шт. Резьбовые вставки M3
2шт М3*8 DIN912
10 шт. резьбовые вставки M2
10 шт. М2*4 DIN912
