Чехол Heltec T114 Slim Pro с GPS-навигатором........

Уведомление о коммерческом использовании и авторстве:

Alley Chat HT114 Slim Pro © 2024, компания Alley Cat и Majestic AV, LLC. распространяется по лицензии CC BY-SA 4.0.

Коммерческое использование этого дизайна, включая использование в рекламных целях, продажу и перепродажу другим предприятиям для продажи, разрешено при следующих условиях: Перед любым коммерческим использованием вы должны связаться с Alley Cat или MajesticAV, LLC, чтобы обеспечить правильное указание авторства. Это требование распространяется на любое совместное использование, распространение или создание производных работ, включая созданные вручную проекты, имитирующие этот дизайн. Надлежащая атрибуция должна быть четко указана во всех случаях использования. Официальные способы связи и дополнительную информацию можно найти на сайте Majestic AV, LLC — Alley Cat. Любые другие источники являются неавторизованными и не должны использоваться для коммерческих или лиц��нзионных запросов.

Раскрытие информации: некоторые ссылки на этой странице могут быть партнерскими ссылками Amazon. Если вы совершите покупку через них, я могу получить небольшую комиссию — без каких-либо дополнительных затрат с вашей стороны. Я рекомендую только то оборудование, которому доверяю и использую сам. Спасибо за вашу поддержку!

Рекомендуемые настройки печати:

Материал: PLA+ или PETG.
Сопло: 0,4 мм
Ширина экструзии 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 20% гироид
Верхний/нижний слои: 5
Вспомогательный материал: нет

Отказ от ответственности за 3D-печать:

Благодарим вас за загрузку моего проекта САПР! Я хочу заверить вас, что при создании этой конструкции были проведены обширные испытания и итерации. Однако имейте в виду, что 3D-печать включает в себя широкий спектр переменных, включая различные типы нитей, настройки принтера и уровни калибровки. Эти факторы могут существенно повлиять на конечный результат.

Прежде чем прийти к выводу, что конструкция ош��бочна, я советую вам:

— Проверьте калибровку принтера. Убедитесь, что принтер откалиброван правильно. Особенно усадка нити.

— Настройте параметры печати: попробуйте изменить настройки печати, чтобы добиться лучших результатов.

— Изменение размера модели. Небольшое масштабирование модели вверх или вниз может решить проблемы с подгонкой.

Помните, что это макет��ые платы, и иногда они имеют очень хрупкие детали. Если у вас возникнут какие-либо проблемы или вам понадобится помощь, пожалуйста, свяжитесь со мной. Я здесь, чтобы помочь и дать рекомендации для достижения наилучших результатов. Заявление о том, что дизайн плох без учета этих переменных, оказывает плохую услугу сообществу и может отбить у других желание пробовать дизайн, который мог бы работать идеально с небольшими изменениями.

Благодарим вас за понимание и сотрудничество. Удачной печати!

Описание:

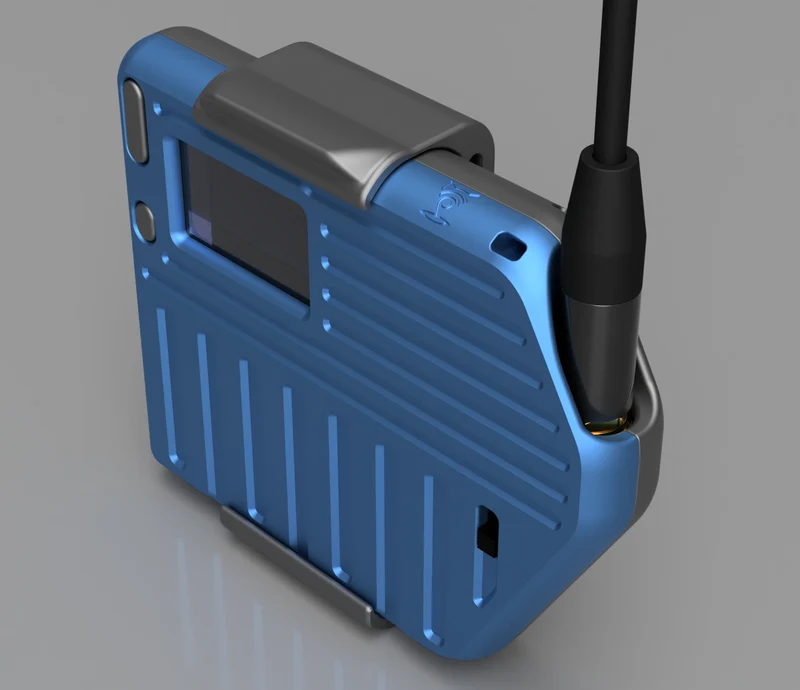

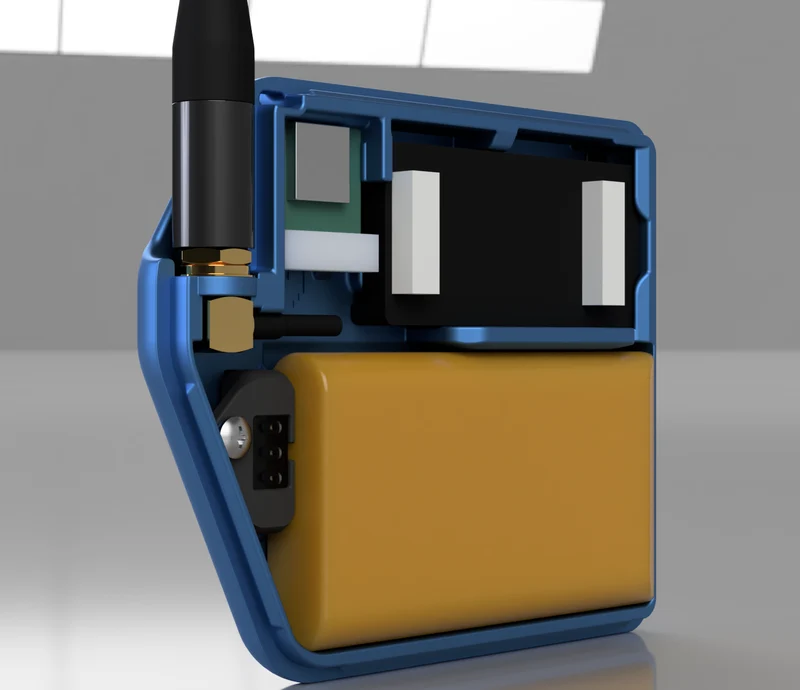

Специальный чехол для Heltec T114. Никакого оборудования не требуется, если вы не хотите использовать зажим типа Baofeng, для которого требуются гайки M2,5 или термофиксируемые вставки и винты M2,5x5 мм. Вот ссылки на части, которые я использовал:

Хелтек Т114

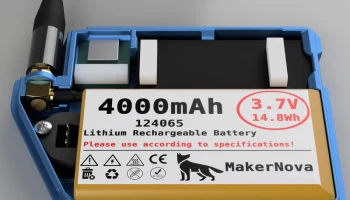

MakerNova LiPo Direct, 3000 мАч / Amazon

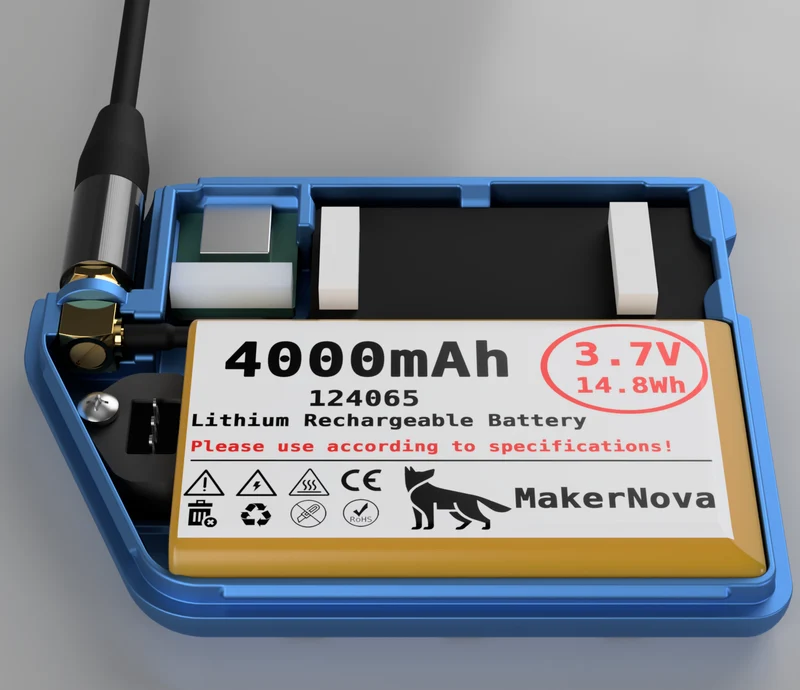

MakerNova LiPo Direct, 4000 мАч / Amazon

Идеальная складная антенна

Фирменная антенна Gizont MakerNova Direct / Amazon

Не подходит для антенны с основанием более 11 мм.

Прямоугольная SMA

Зажим для ремня Баофэн

Универсальный зажим для ��емня

Вставки для термофиксации

Выключатель питания

Лично я ничего не продаю, но вы можете заказать их у пары продавцов в Интернете. Я не связан с этими магазинами и не зарабатываю на них никаких денег.

У меня еще не было возможности сделать видео для этого, поэтому пока просто используйте мое другое видео Heltec для инструкций по сборке, оно почти то же самое. Он также не включает GPS и выключатель питания, но если у вас возникнут проблемы, присоединяйтесь к моему Discord, и мы поможем. НЕ нужно снимать пластиковый экран и крышку кнопок в T114.

Видео сборки:
