Местастик Лора Джполе Антенна

Это создание опоры для антенны Jpole, которую можно использовать для диапазона ISM 868 МГц.

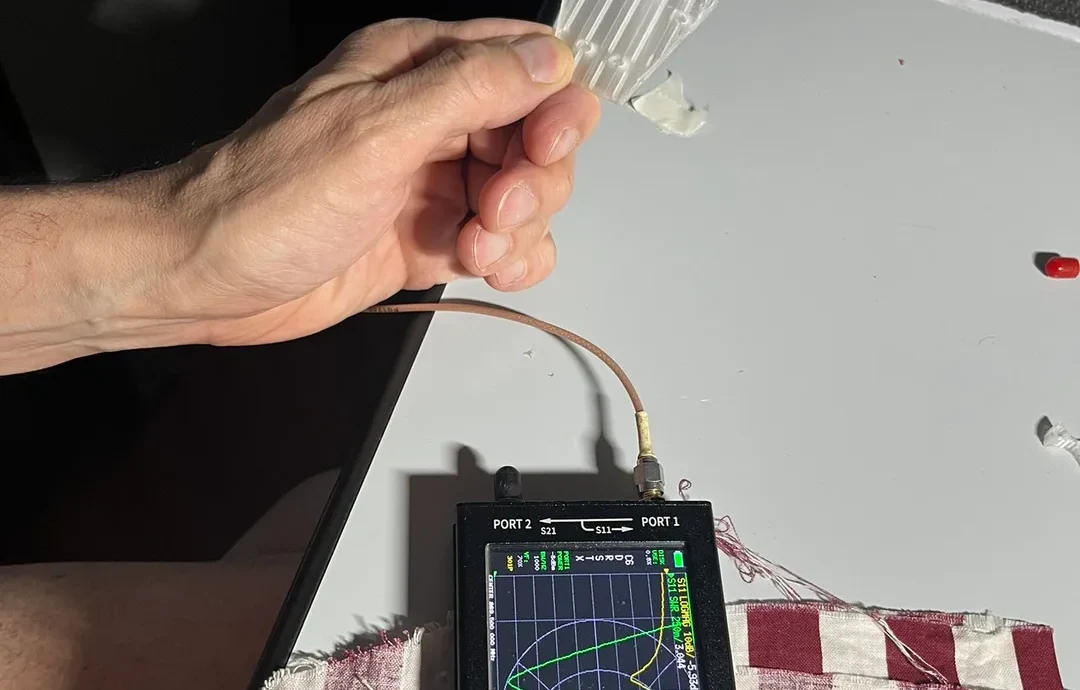

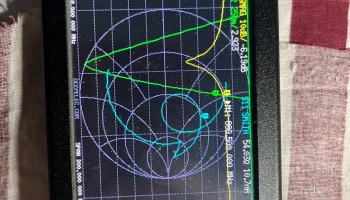

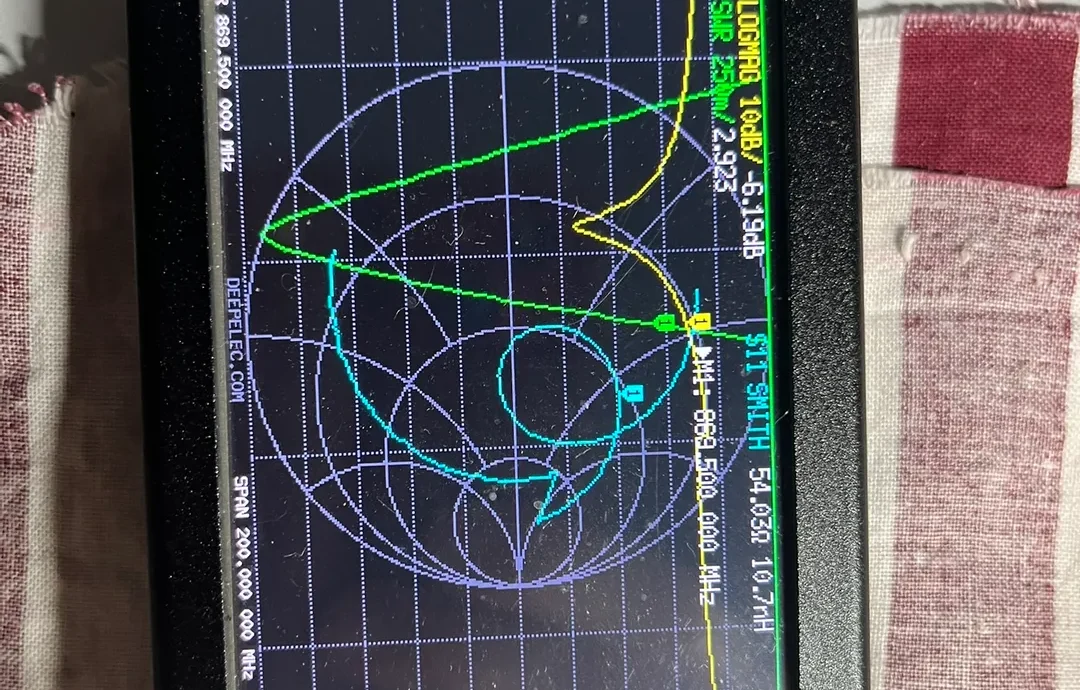

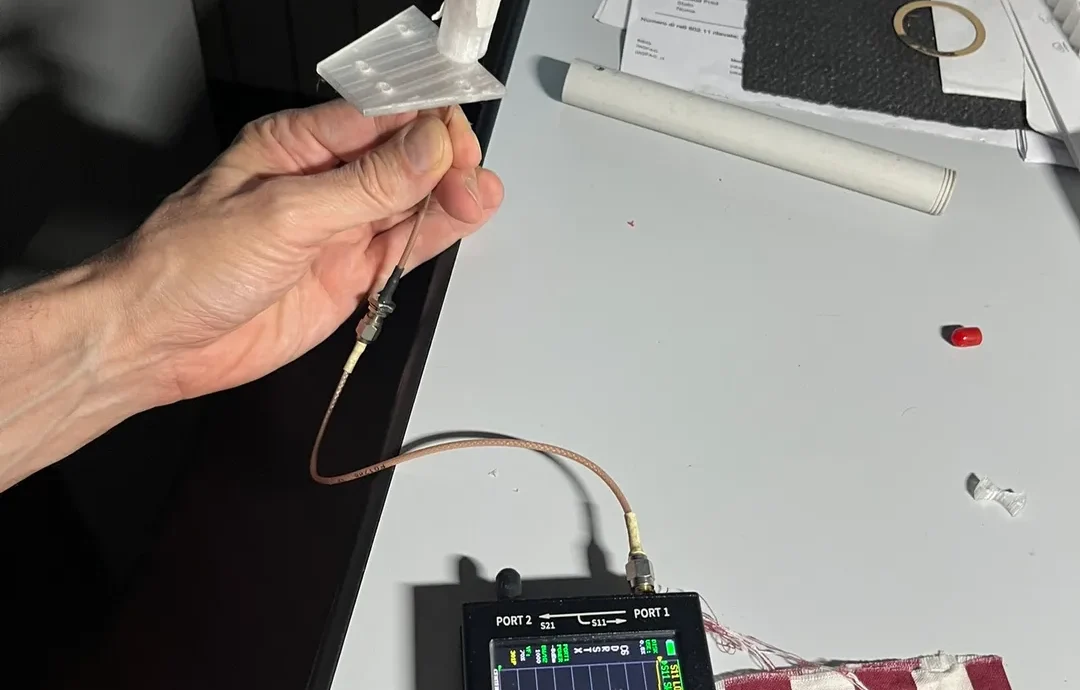

В конкретном случае необходимо вставить в электрический кабелепровод диаметром 20 мм. Учитывая габариты, эффект такого маленького кабелепровода потребует небольшого укорочения антенны при калибровке. Разница в резонансе будет заметна при наблюдении с крышкой и без нее.
Справочники по измерениям широко доступны в Интернете, выполнив поиск по запросу Jpole.

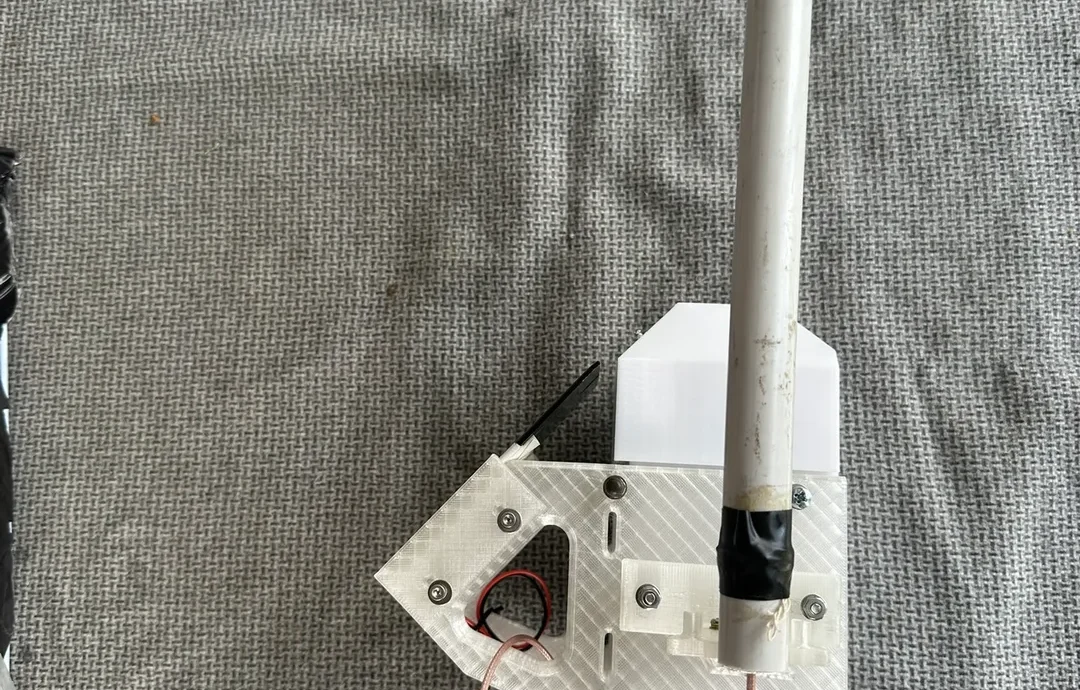

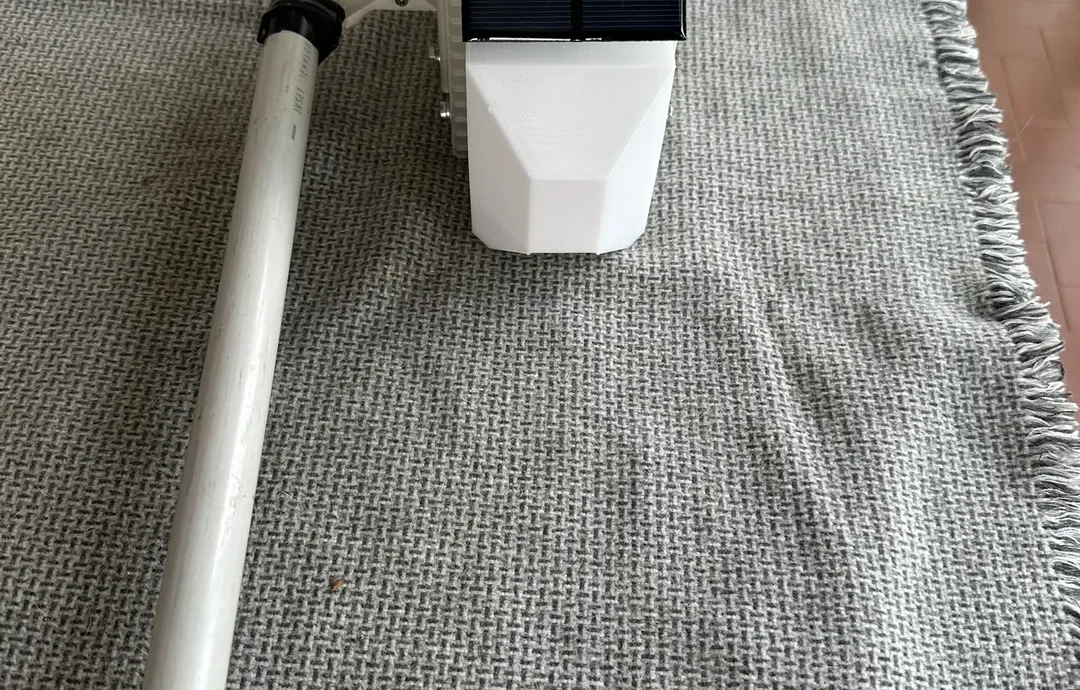

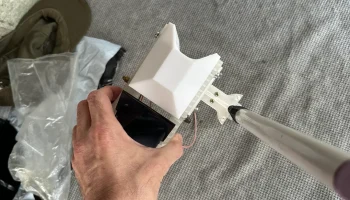

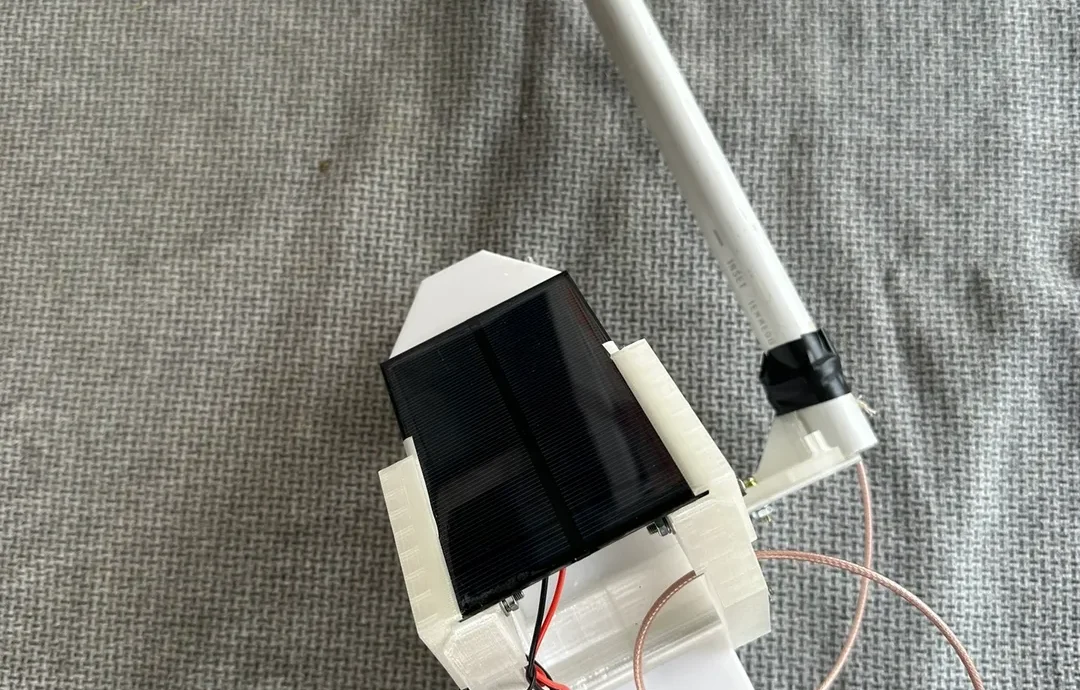

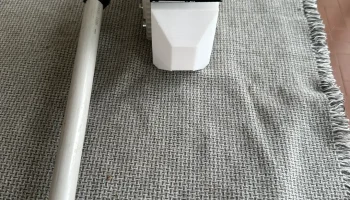

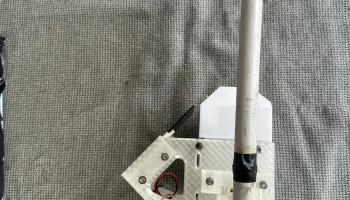

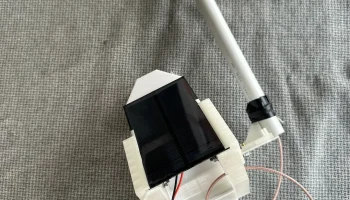

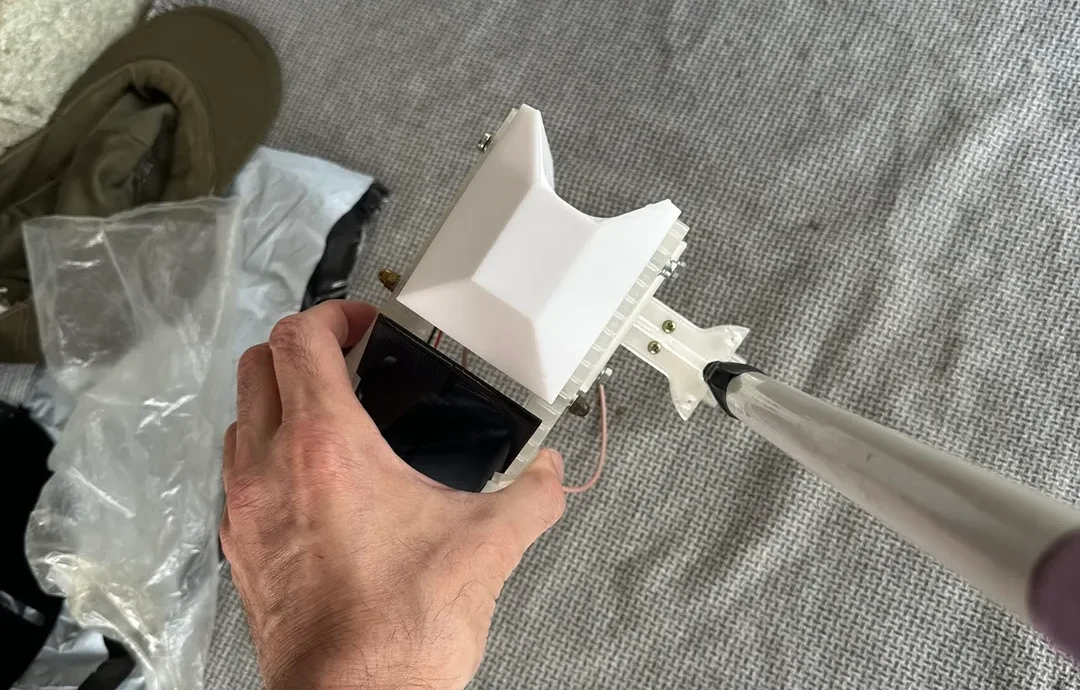

Я приложил несколько фотографий станции MeshTastic, которая в настоящее время находится во временном положении с помощью этой поддержки.

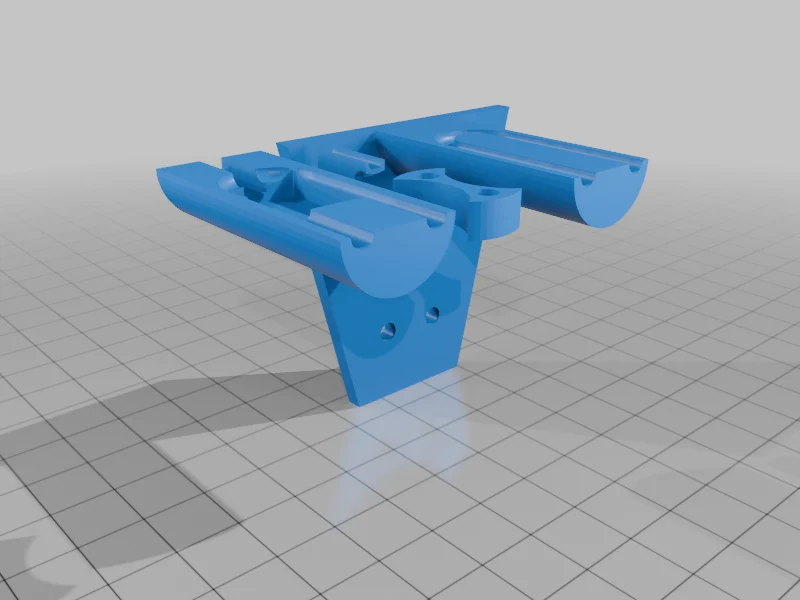

Опора полностью настраивается для измерений проводов и коаксиальных кабелей. Обратите особое внимание на размеры канавки, в которую будет помещен припой, для согласования импеданса.

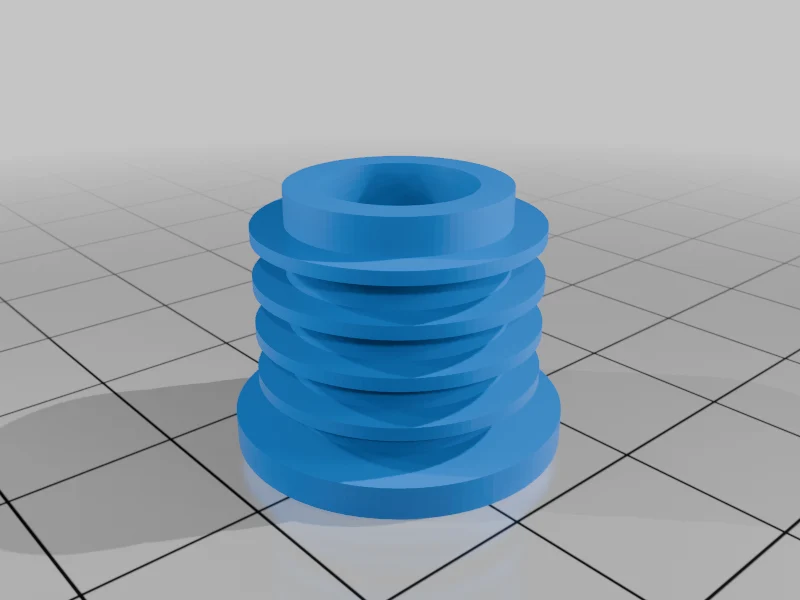

Крышка изготовлена ​​из ТПУ для большей эластичности, а остальная часть — из PETG, что гарантирует большую долговечность при воздействии элементов по сравнению с PLA.

Здесь вы можете найти пример расчета длины, помните, что антенну обтекателя необходимо укоротить или рассчитать с коэффициентом укорочения примерно 0,85 вместо 0,96.

https://m0ukd.com/calculators/slim-jim-and-j-pole-calculator/
