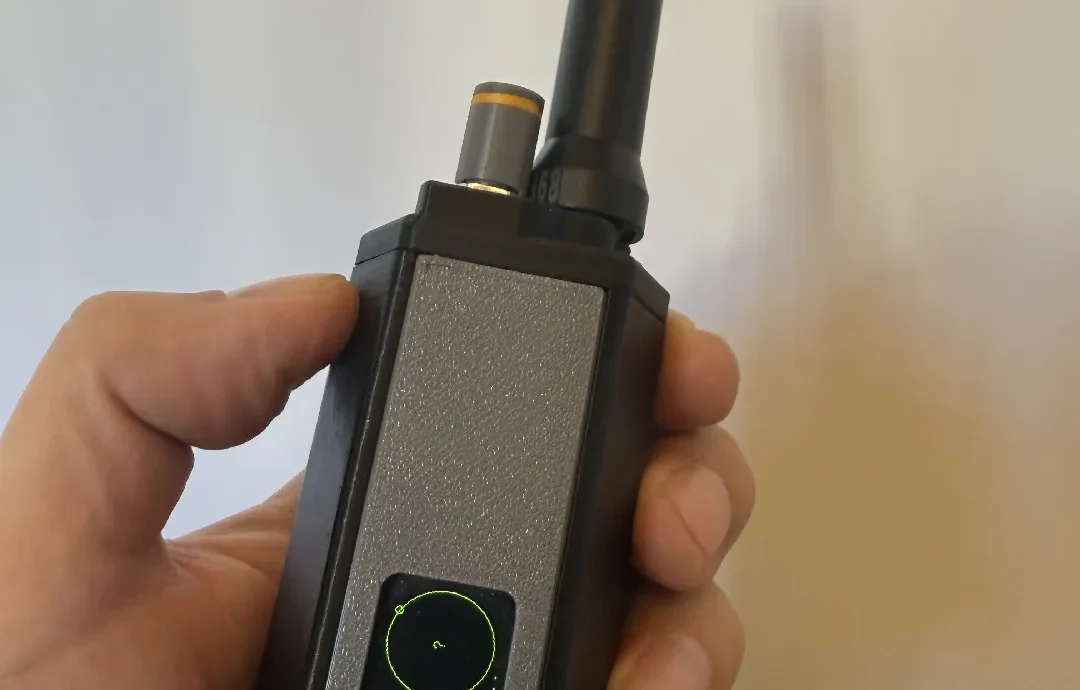

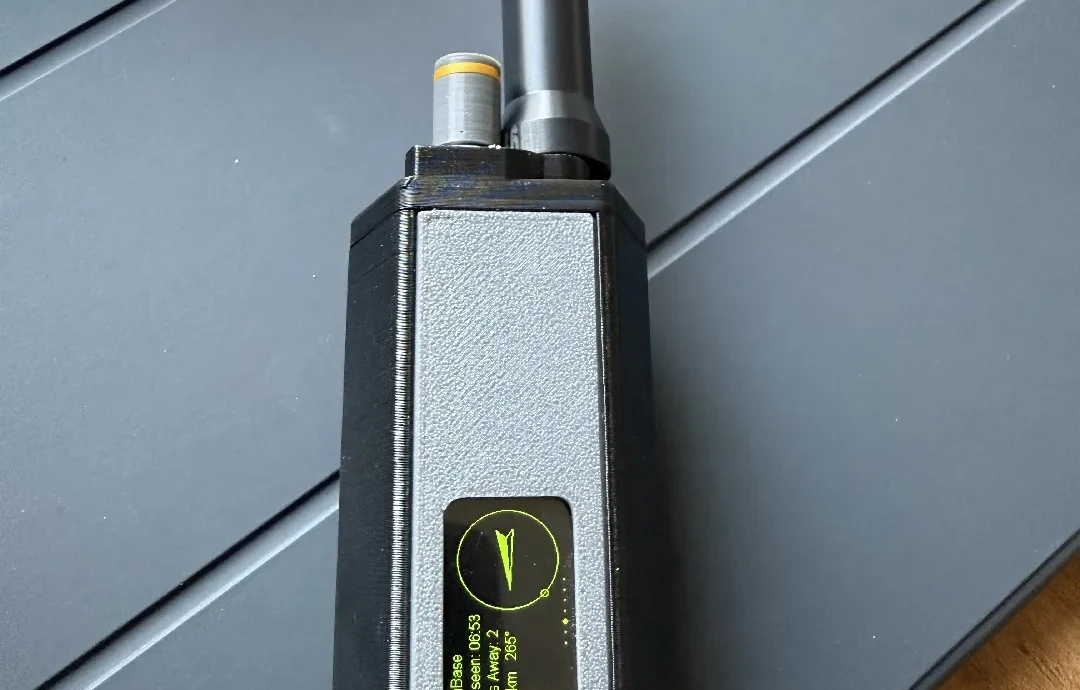

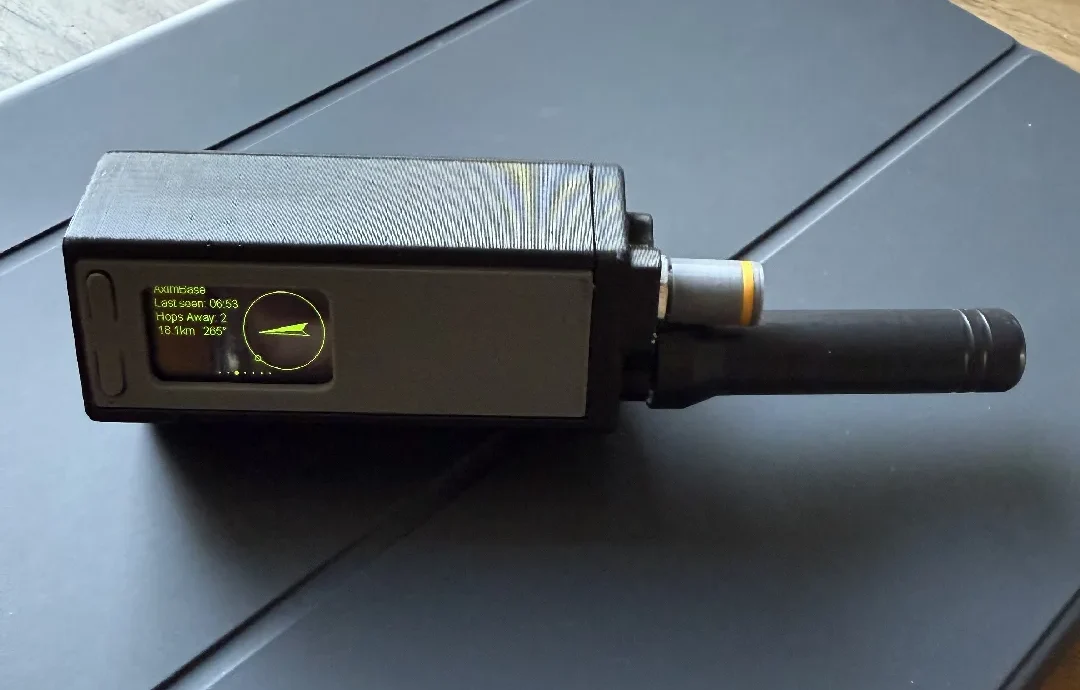

Корпус MeshNRW Heltec T114 - 3000 мАч

Это чехол для Heltec T114 v2 с аккумулятором MakerFocus 3000 мАч.

Предназначен для использования в качестве узла Meshtastic или Meshcore.

Прежде чем начать:

Эта модель имеет очень малые допуски — требуется точная печать. Если вы не уверены, увеличьте его немного.

Необходимо распечатать:

Тело
Передняя пан��ль
Задняя пластина
Одна из лучших кепок

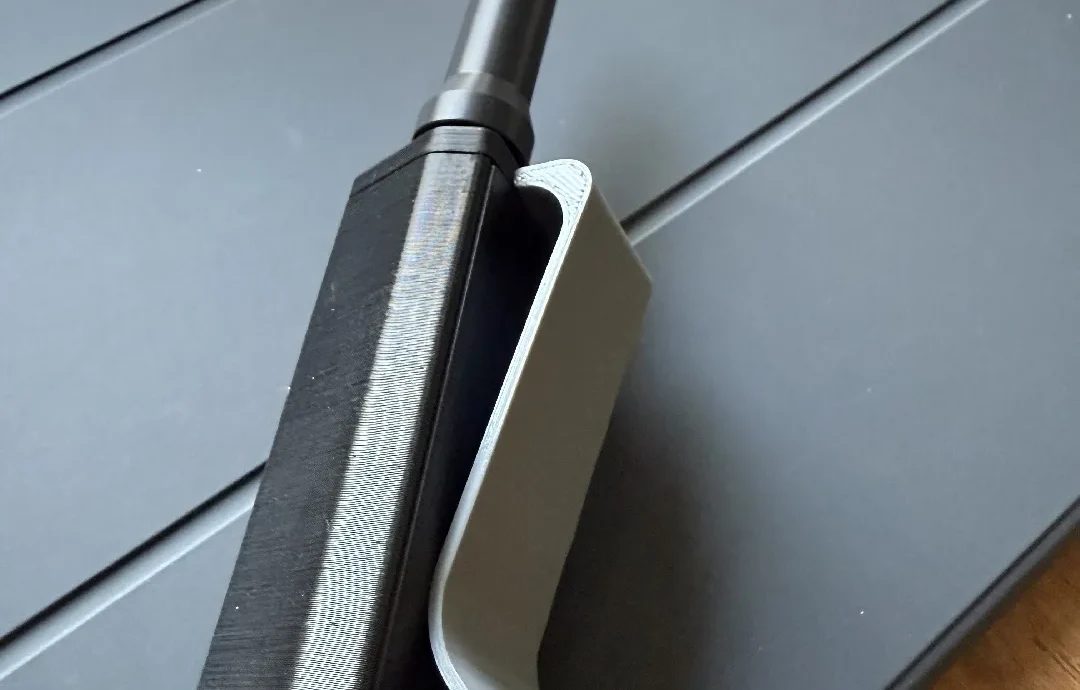

Либо клип, либо заполнитель для отсутствия клипа.

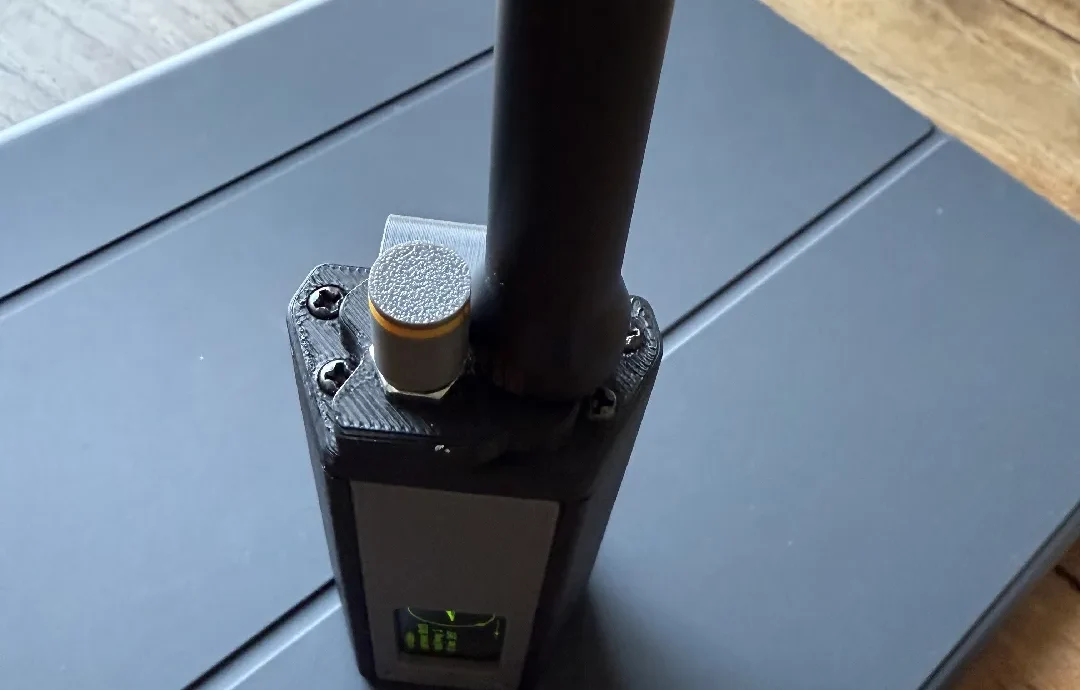

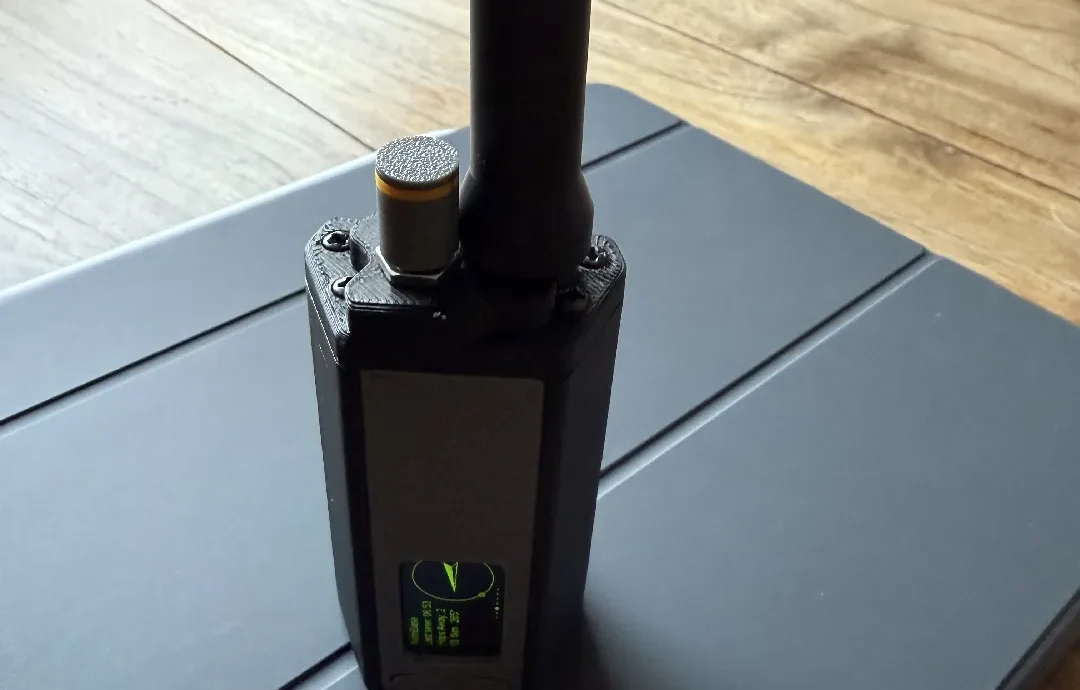

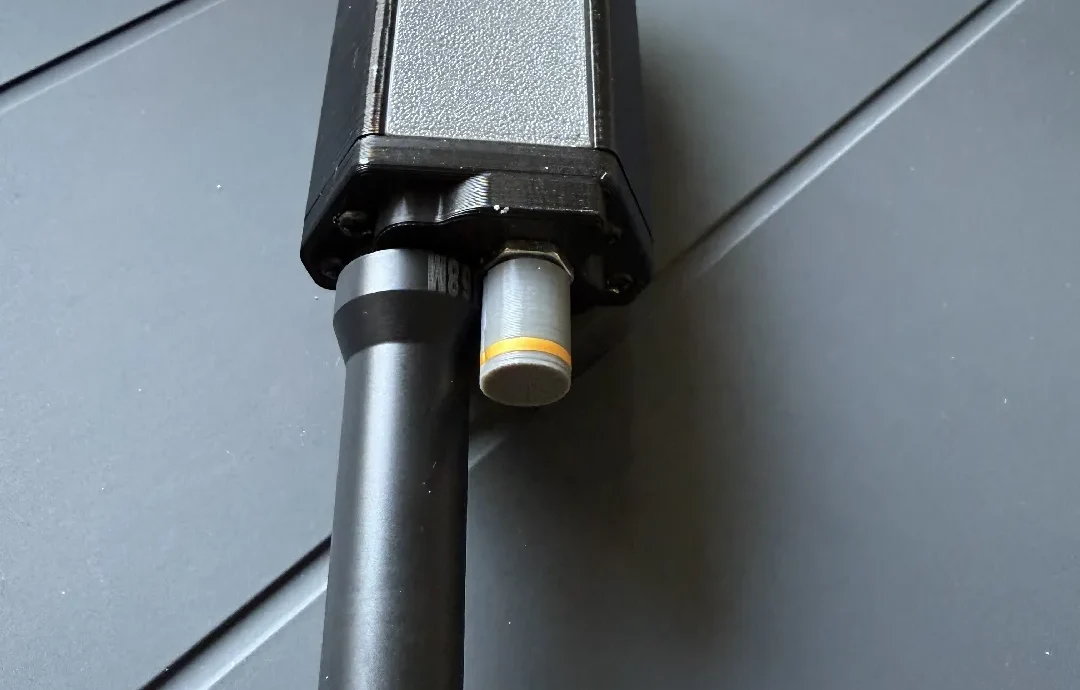

Если вы используете поворотный кодировщик для стандартных сообщений, распечатайте крышку поворотного кодера.

Вещи, которые вам нужны:

2 винта M3x6 (обязательно)
2 винта M3x10 (обязательно)
Аккумулятор MakerFocus 3000 мАч (обязательно)
Heltec T114 v2 (обязательно)
GPS-модуль (опция)
Поворотный кодировщик EC11 (опция)
Разъем SMA-Ipex, если вам нужна внешняя антенна. (опционально, чаще всего входит в комплектацию Т114)

Сборка:

Вставьте T114 в корпус и совместите его с портом USBC (при необходимости прикрепите GPS и отогните его вверх)
Вставьте переднюю крышку в корпус
Прикрепите аккумулятор к T114 и поместите его в заднюю часть корпуса.
Вставьте заднюю панель в корпус
Наденьте выбранную крышку сверху (Сборка интуитивно понятна. Если вы используете внутреннюю антенну, поместите ее рядом с аккумулятором.
Используйте более длинные винты для двух отверстий на стороне T114 и более короткие винты на боковой стороне аккумулятора. НЕ ПРОКОЛИТЕ АККУМУЛЯТОР!

+++ КОММЕРЧЕСКОЕ ИСПОЛЬЗОВАНИЕ ЭТОЙ МОДЕЛИ ЗАПРЕЩЕНО. ЕСЛИ ВЫ ОБНАРУЖИЛИ КАКИЕ-ЛИБО НАРУШЕНИЯ, НАПИШИТЕ МНЕ СООБЩЕНИЕ +++

Наслаждайтесь.
