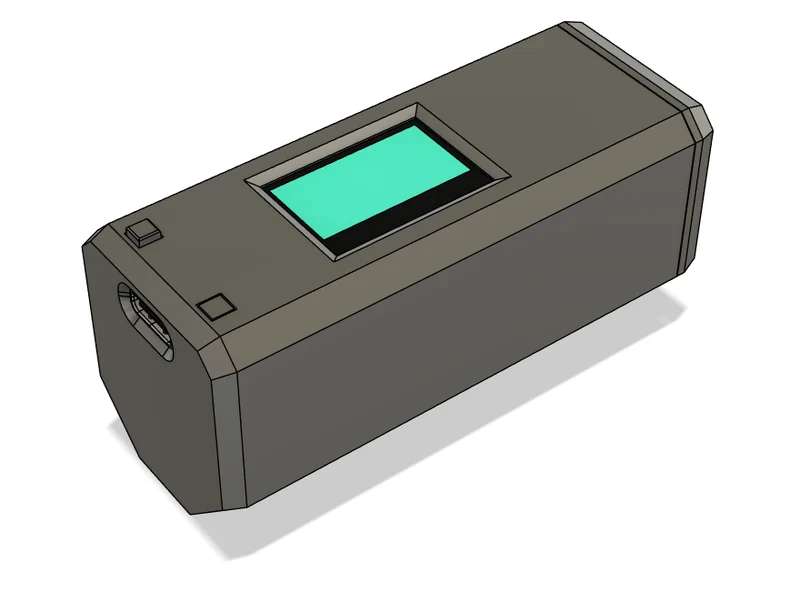

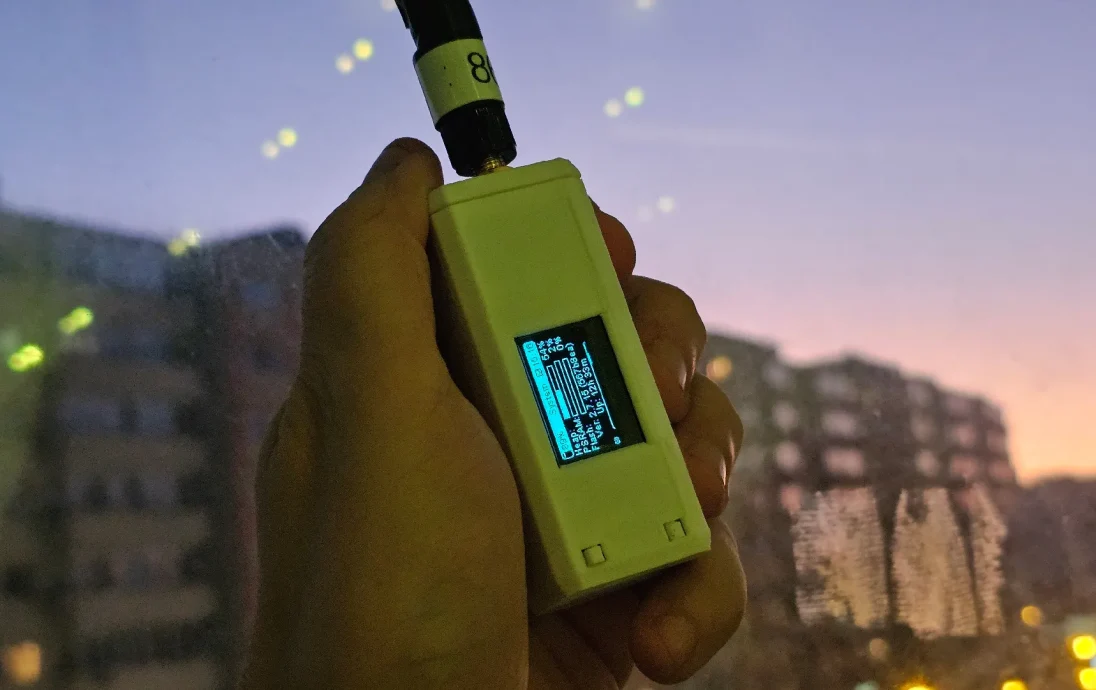

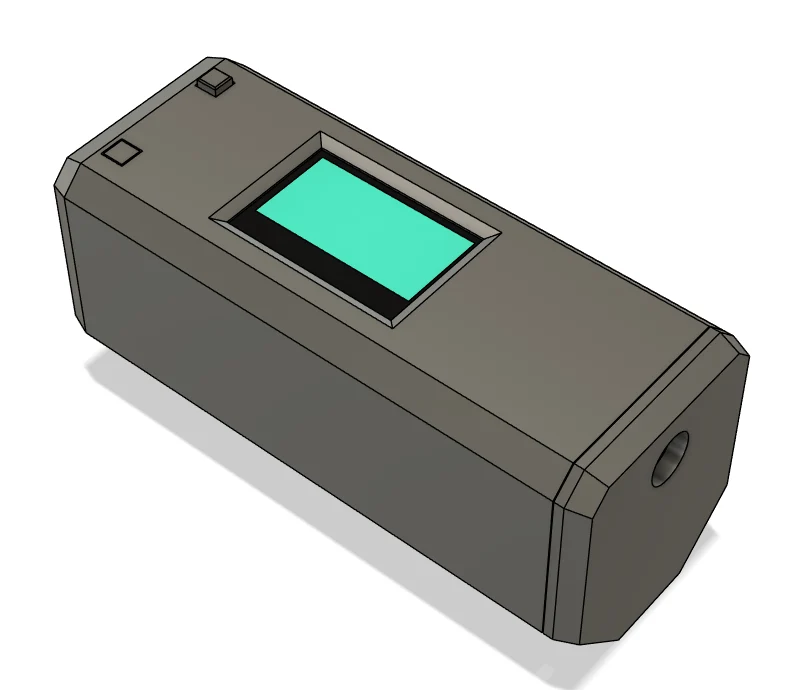

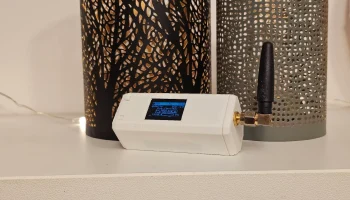

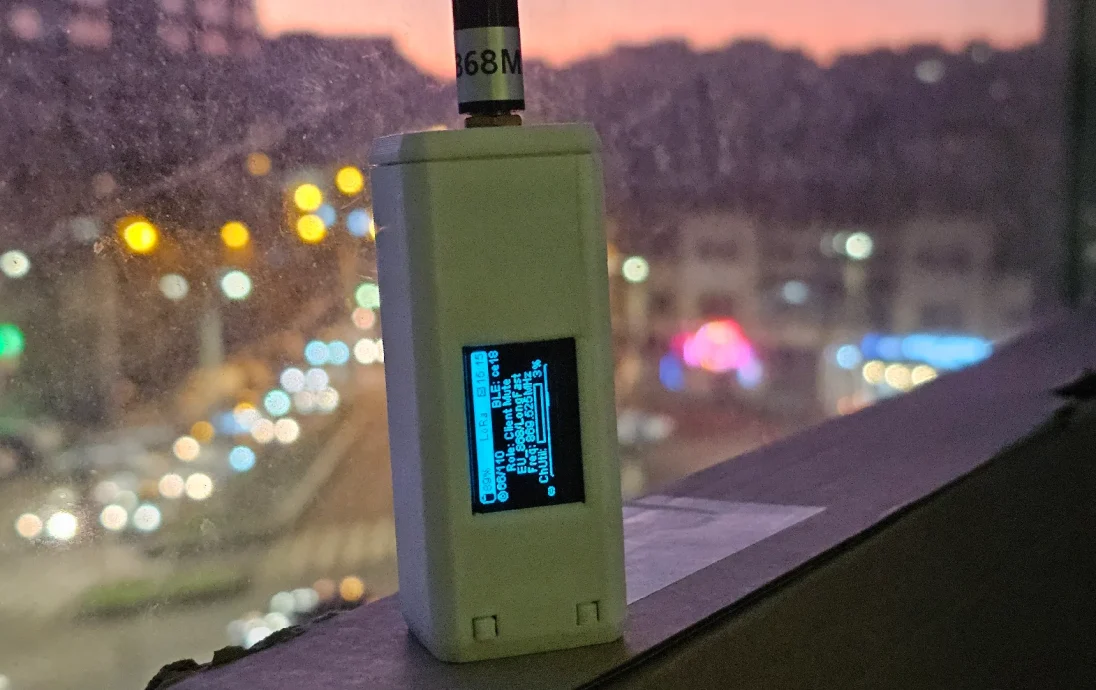

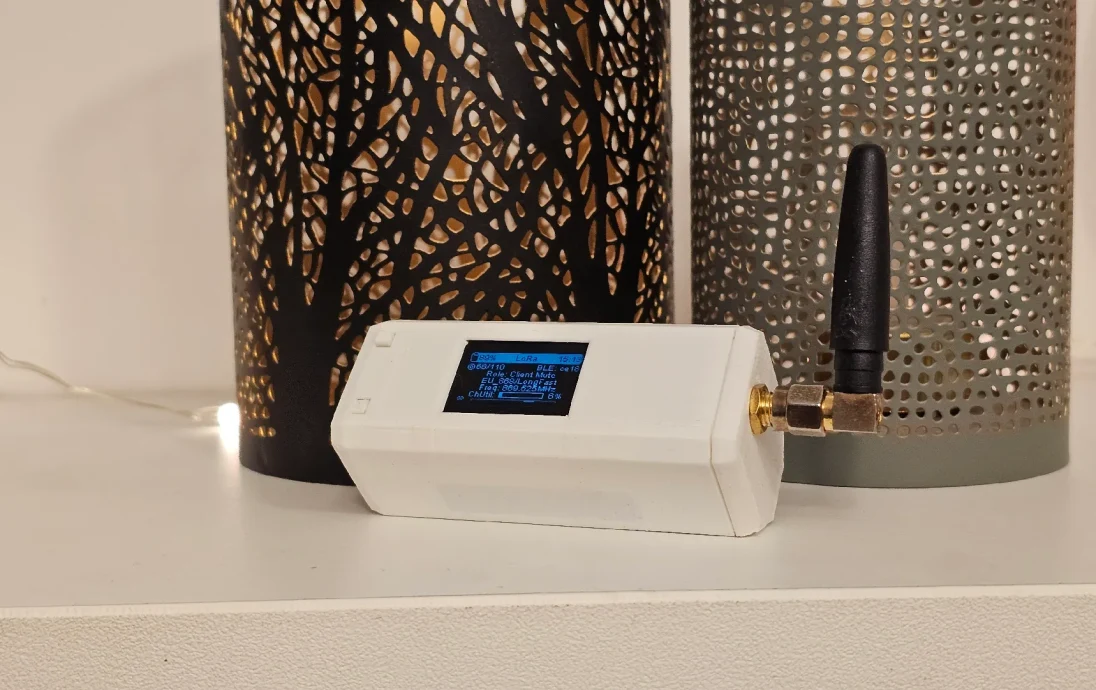

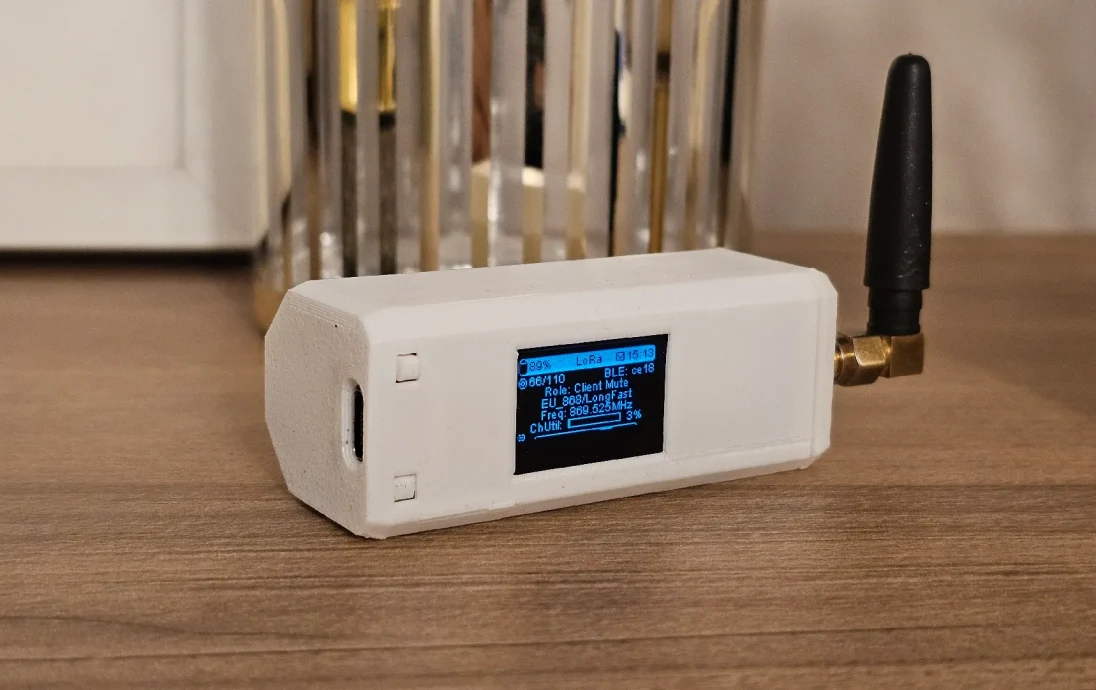

Компактный корпус Heltec V4 18650

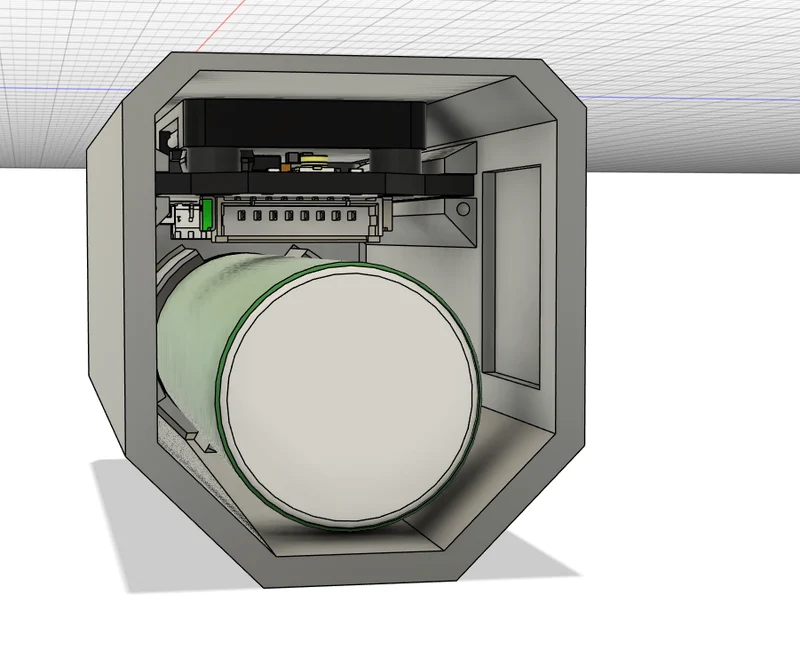

Мне нужен был портативный футляр для моей новой платы Heltec Lora32 V4. Мне нравится помещать в небольшой чемодан как можно больше вещей. Этот поддерживает их плату GPS, ячейку 18650, подключенную непосредственно к порту на плате. Также имеется углубление для магнитов, куда можно приклеить тонкие магниты.

Я не включил переключатель включения/выключения, поскольку вы можете удерживать кнопку пользователя для мягкого выключения узла. Для зарядки должна быть включена кнопка питания, и мне это кажется неудобным. Если вам нужна кнопка включения/выключения, в файле Fusion360 есть эскиз для нее, вытягивание отверстия отключено для основного экспорта, вы можете снова включить его и настроить отверстие по своему вкусу.

Никакого оборудования не требуется, достаточно нанести немного суперклея, чтобы приклеить кнопки к корпусу.

Распеча��айте деталь с кнопками без опор и вертикальной перемычкой, используйте максимальную скорость охлаждающего вентилятора и медленную скорость печати, чтобы она не деформировалась. Это, безусловно, самая сложная часть конструкции для печати. Я верю в тебя!

Спецификация:

Плата Heltec V4

18650 возможно с платой защиты (уровень безопасности вы сами определяете)

СМА-косичка

(опционально) плата модуля GPS (приклеивается сбоку корпуса в углублении)

возможно, пятно клея, если крышка недостаточно тугая, как вам нравится

Включены исходные файлы Fusion360. Они грязные, вас предупредили.
