Карманный чехол Heltec T114

Meshtastic

Источник:

www.printables.com

Уведомление о коммерческом использовании и авторстве:

Коммерческое использование этого дизайна, включая использование в рекламных целях, продажу и перепродажу другим предприятиям для продажи, разрешено при следующих условиях: Перед любым коммерческим использованием вы должны связаться с Alley Cat или MajesticAV, LLC, чтобы обеспечить правильное указание авторства. Это требование распространяется на любое совместное использование, распространение или создание производных работ, включая созданные вручную проекты, имитирующие этот дизайн. Надлежащая атрибуция должна быть четко указана во всех случаях использования. Официальные способы связи и дополнительную информацию можно найти на сайте Majestic AV, LLC — Alley Cat. Любые другие источники являются неавторизованными и не должны использоваться для коммерческих или лицен��ионных запросов.

Раскрытие информации: некоторые ссылки на этой странице могут быть партнерскими ссылками Amazon. Если вы совершите покупку через них, я могу получить небольшую комиссию — без каких-либо дополнительных затрат с вашей стороны. Я рекомендую только то оборудование, которому доверяю и использую сам. Спасибо за вашу поддержку!

Рекомендуемые настройки печати:

Материал: PLA+ или PETG.
Сопло: 0,4 мм
Ширина экструзии 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 0%
Верхний/нижний слои: 5
Вспомогательный материал: нет

Отказ от ответственности за 3D-печать:

Благодарим вас за загрузку моего проекта САПР! Я хочу заверить вас, что при создании этой конструкции были проведены обширные испытания и итерации. Однако имейте в виду, что 3D-печать включает в себя широкий спектр переменных, включая различные типы нитей, настройки принтера и уровни калибровки. Эти факторы могут существенно повлиять на конечный результат.

Прежде чем прийти к выводу, что конструкция ошибочна, я советую вам:

— Проверьте калибровку принтера. Убедитесь, что принтер откалиброван правильно. Особенно усадка нити.

— Настройте параметры печати: попробуйте изменить настройки печати, чтобы добиться лучших результатов.

— Изменение размера модели. Небольшое масштабирование модели вверх или вниз может решить проблемы с подгонкой.

Помните, что это макетные платы, и ин��гда они имеют очень хрупкие детали. Если у вас возникнут какие-либо проблемы или вам понадобится помощь, пожалуйста, свяжитесь со мной. Я здесь, чтобы помочь и дать рекомендации для достижения наилучших результатов. Заявление о том, что дизайн плох без учета этих переменных, оказывает плохую услугу сообществу и может отбить у других желание пробовать дизайн, который мог бы работать идеально с небольшими изменениями.

Благодарим вас за понимание и сотрудничество. Удачной печати!

Описание:

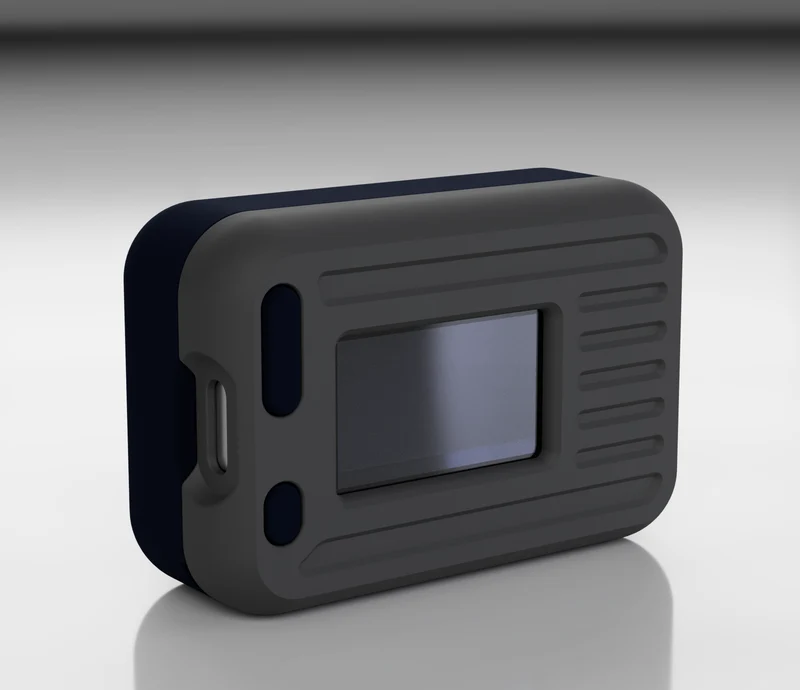

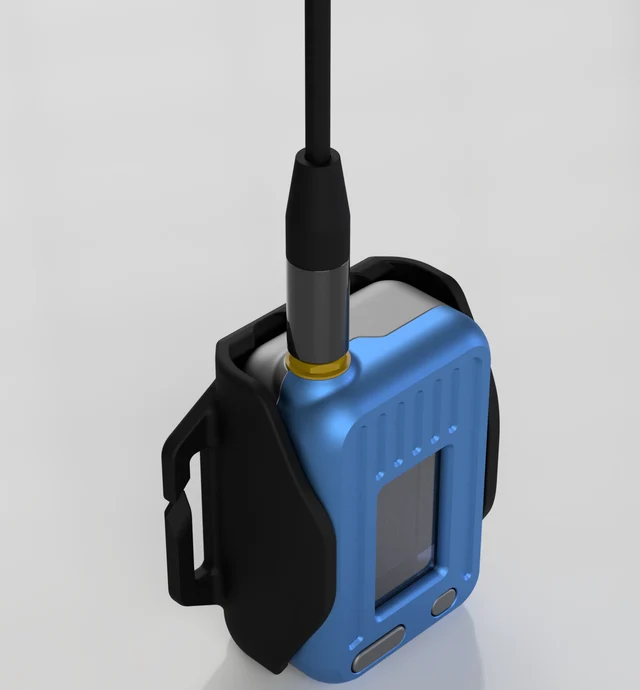

Специальный чехол для Heltec T114 без GPS. Никакого оборудования не требуется, если вы не хотите использовать зажим типа Baofeng, для которого требуются гайки M2,5 или термофиксируемые вставки и винты M2,5x5 мм. Вот ссылки на части, которые я использовал:

Хелтек Т114

MakerNova LiPo Direct, 2000 мАч / Amazon

Внутренняя антенна

Фирменная антенна Gizont MakerNova Direct / Amazon

Вайбер

Спикер

Зажим для ремня

Маленький клип

Термофиксированные вставки для зажима для ремня

Вставки для термофиксации для небольшого зажима

Эти видео предназначены для Heltec Lora32 V3, но они работают примерно так же, так что пока я не сделаю новое видео.
