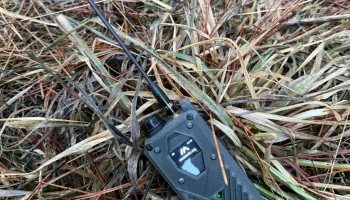

RAK19007 Прочный корпус WisBlock

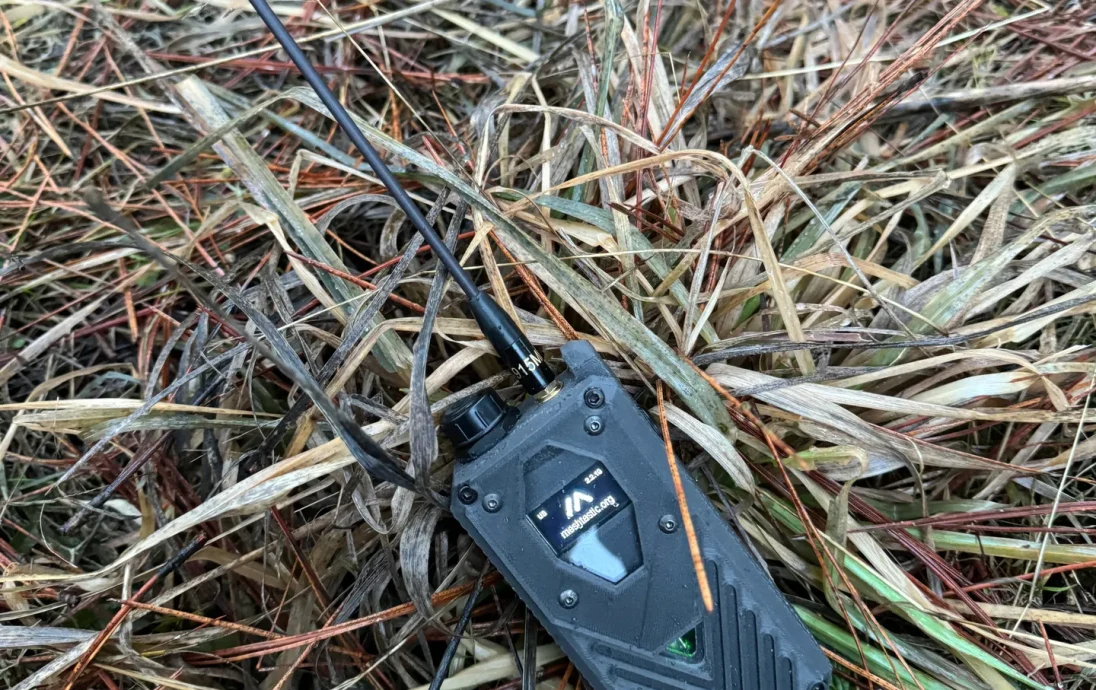

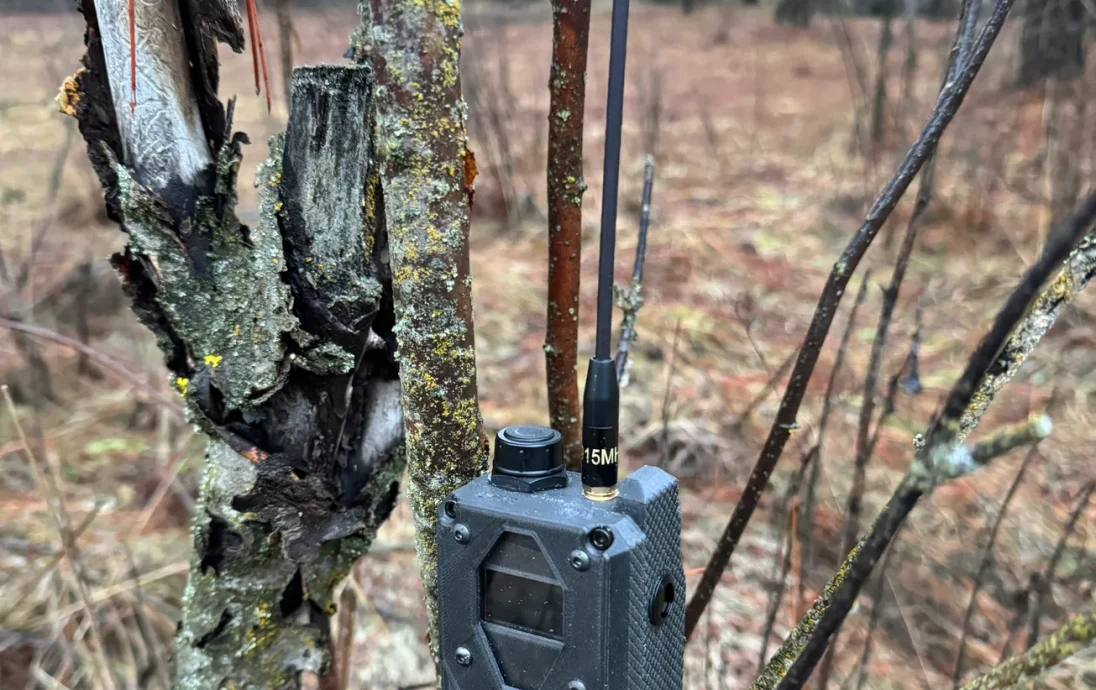

RWE (Rugged WisBlock Enclosure) — это ремикс прочного корпуса T-Beam с открытым исходным кодом, теперь для базовой платы RAK19007 WisBlock с модулями RAK4631 (LoRa) и RAK12500/1910 (GNSS/GPS).

Это вызывает несколько важных изменений в конструкции и электрических компонентах, которые включают в себя:

RAK19007 База WisBlock
RAK4631 Ядро WisBlock
Модуль RAK12500 WisBlock GNSS (при желании GPS)
OLED-дисплей RAK1921 (при желан��и)
Знания о доступе к последовательному узлу будут рекомендованы, если вы решите обойтись без экрана.
От SMA «мама» до IPX «косичка» — 10 ~ см
1x-12 мм водонепроницаемая кнопка из нержавеющей стали с защелкой
На этот раз вы подключите последовательно с плюсом аккумулятора для физического отключения питания.
Кроме того, необходимо отпаять гнездо батареи JST на плате и последовательно при��аять провода с XT-30 и переключателем к контактам. Пожалуйста, будьте очень осторожны, эти площадки расположены близко друг к другу, и небрежная пайка может привести к короткому замыканию. Он оказался выше, чем мне хотелось, и я хотел, чтобы мой футляр был как можно более тонким. Я надеюсь, что в будущем я выпущу гораздо более толстую переднюю обложку для тех, кто не хочет этого делать и вместо этого будет использовать JST.
1x- водонепроницаемое крепление на панели USB-C
1 разъем USB-C, штекер

***ВНИМАНИЕ***

ЭТА СБОРКА НЕ ДЛЯ НАЧИНАЮЩИХ ИЛИ СЛАБЫХ СЕРДЦЕМ. ВЫ ДОЛЖНЫ ВЛАДЕТЬ ПАЯЛЬКОМ. Я ПРЕДОСТАВИЛ НЕМНОГО РУКОВОДСТВА ПО СТРОИТЕЛЬСТВУ, ВЫ ДОЛЖНЫ ЗНАТЬ, ЧТО ДЕЛАЕТЕ. НЕПРАВИЛЬНАЯ КОНСТРУКЦИЯ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ВАШЕГО WISBLOCK, ПОЖАРУ ИЛИ ТРАВМЕ.

***

Я надеюсь предоставить более подробное руководство по сборке в будущем, но мне хотелось представить проект с открытым исходным кодом миру. В надежде привлечь людей к созданию и участию в проекте, если они заинтересованы.

Наконец, я выставлю одну полную сборку на продажу на своем Etsy. Я также перечислю отпечатки корпусов или дополнительны�� полные сборки, если будет спрос. Дайте мне знать, если это вас интересует, в комментариях или в личных сообщениях, и я буду рад принять меры.
