ZYNтастический чехол для Heltec v3

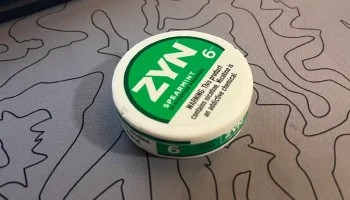

Вдохновленный моим другом Z3R0, этот чехол для Meshtastic платы Heltec v3 помещается в банку ZYN. Достаточно места для прилагаемой антенны и аккумулятора емкостью 750 мАч (503048). Вся сборка может быть снята для зарядки, или вы можете вырезать отверстие для зарядного устройства USB-C и приклеить его на место.

Я рекомендую делать толщину стенки 2 и заполнение примерно 20-50%, чтобы сделать нижнюю часть тяжелее. Крышка может не держаться на месте, если допуски не идеальны. Определенно требует поддержки. Проложите антенну и провода аккумулятора через пустую сторону. Возможно, вам придется закрепить антенну на себе или даже под экраном между платами, в зависимости от ее длины. Этот дизайн представляет собой беспорядок из полигонов и далеко не лучшая моя работа, извините за это, лол.

У вас есть идеи по поводу крутой модели, которая мне тоже может показаться интересной? Дайте мне знать, и я посмотрю, смогу ли я это сделать и опубликовать здесь для всех.

Компоненты:

1 комплект Heltec v3 (включает необходимую антенну и провод для аккумулятора)

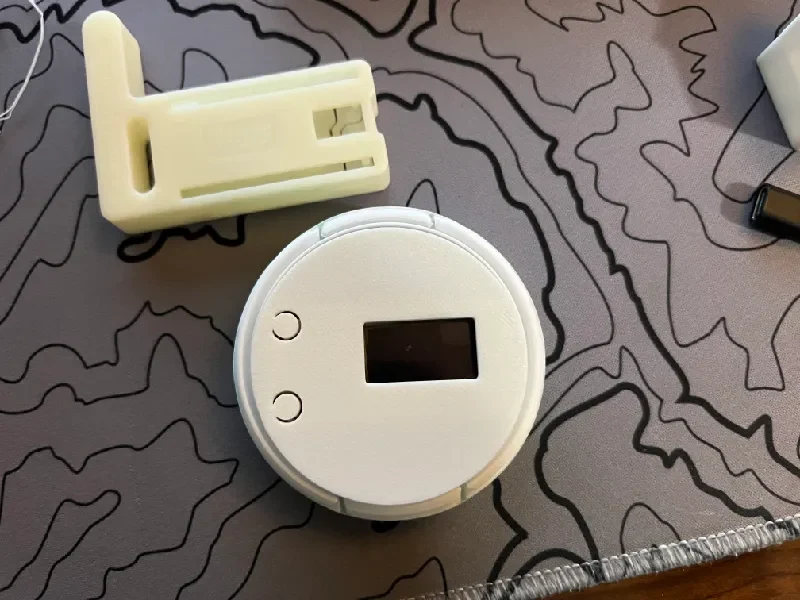

1x крышка ZYNtastic
1x ZYNtastic тело
1 аккумулятор 750 мАч 503048
Супер клей

Инструкции по сборке:

Очистите банку ZYN водой с мылом, стараясь высушить внешние наклейки, чтобы они не испортились.
Припаяйте соответствующий вывод аккумулятора (входит в комплект Heltec) к аккумулятору 503048. Припаивайте по одной стороне, чтобы избежать короткого замыкания батареи и возникновения пожара. Используйте термоусадочную трубку для защиты паяных соединений, сохраняя общую длину такой же, как у оригинального косички.
Аккуратно срежьте термоусадочную пленку с антенны Haltec перочинным ножом, удалив примерно от ¼ до ⅓ ее общей длины. Аккуратно сложите антенну обратно, не перегибая и не ломая ее, так как она довольно хрупкая (ее защищает оригинальная термоусадка). Закрепите сложенную антенну суперклеем, чтобы сделать ее короче, не разрезая ее.

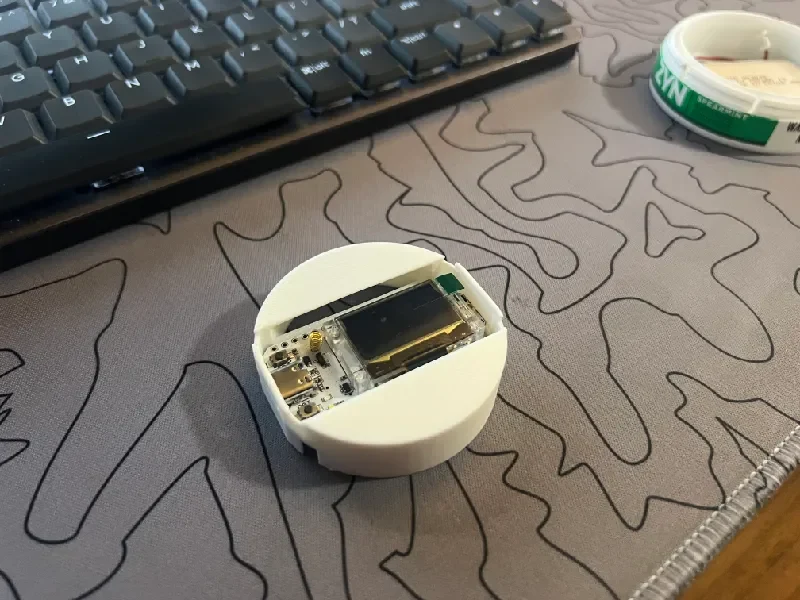

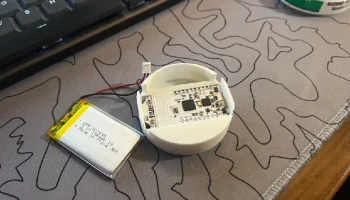

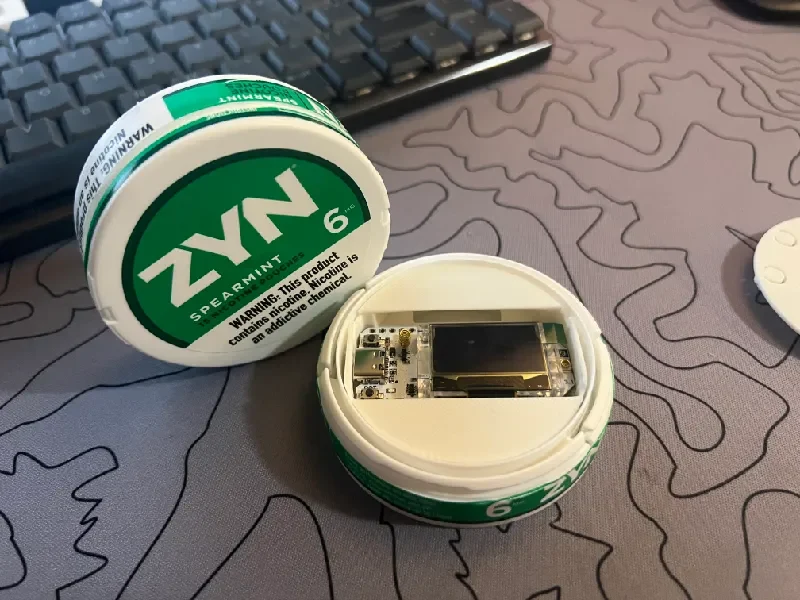

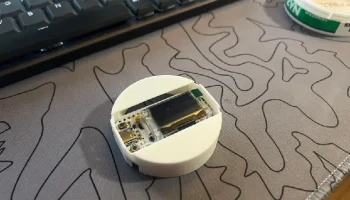

Вставьте Heltec в корпус ZYNtastic.
Поместите антенну в открытую полость корпуса ZYNtastic изогнутой частью антенны наружу, затем пропустите провод, чтобы подключить ее к Heltec.
Подсоедините разъем антенны, при необходимости обмотав провод вокруг экрана, чтобы он занял лишнюю длину.

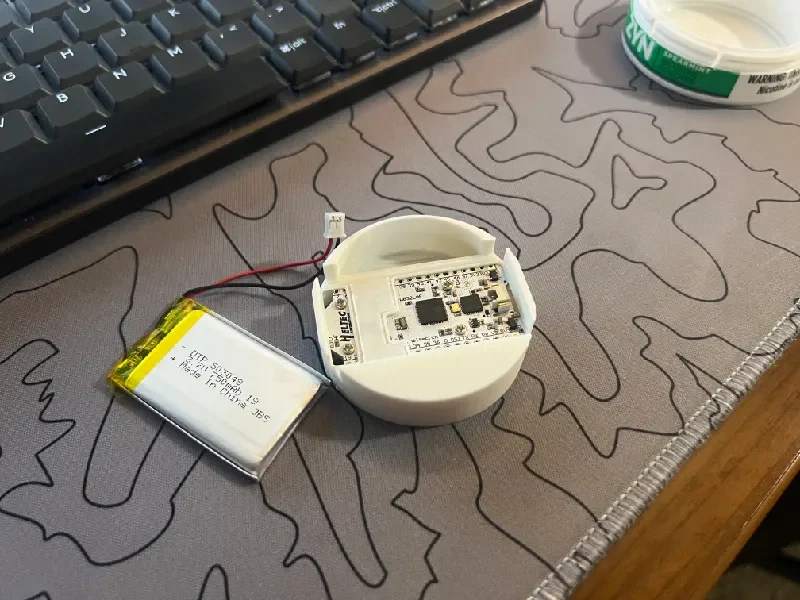

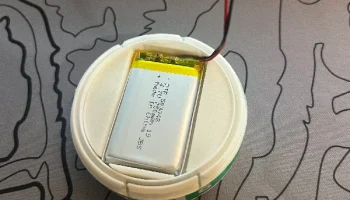

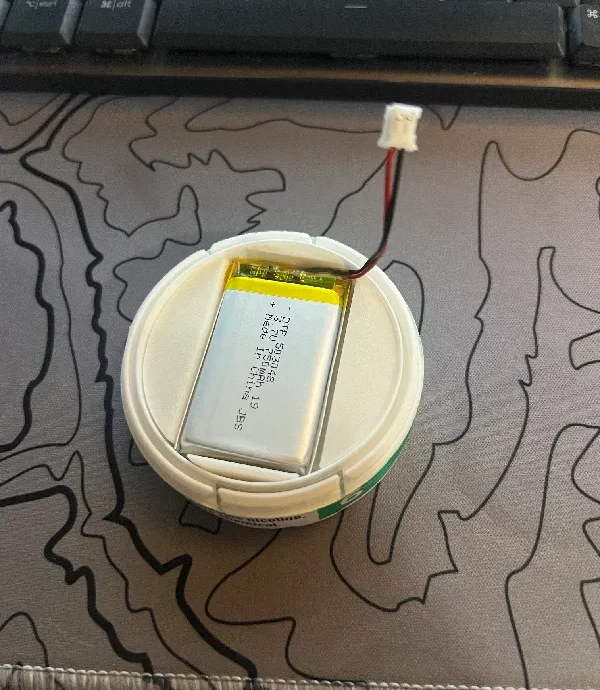

Подсоедините аккумулятор к Heltec и надежно зафиксируйте его. Убедитесь, что Haltec правильно выровнен, прикрепив крышку ZYNtastic, за��ем поместите батарею заподлицо и закрепите ее суперклеем.

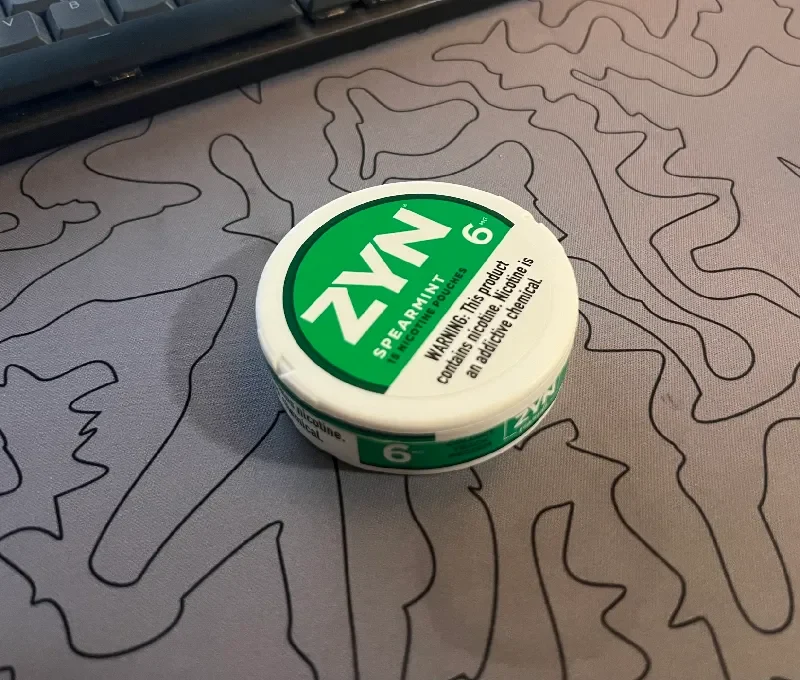

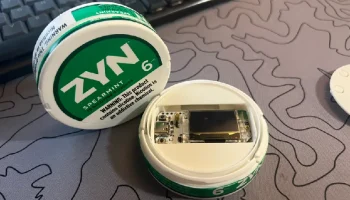

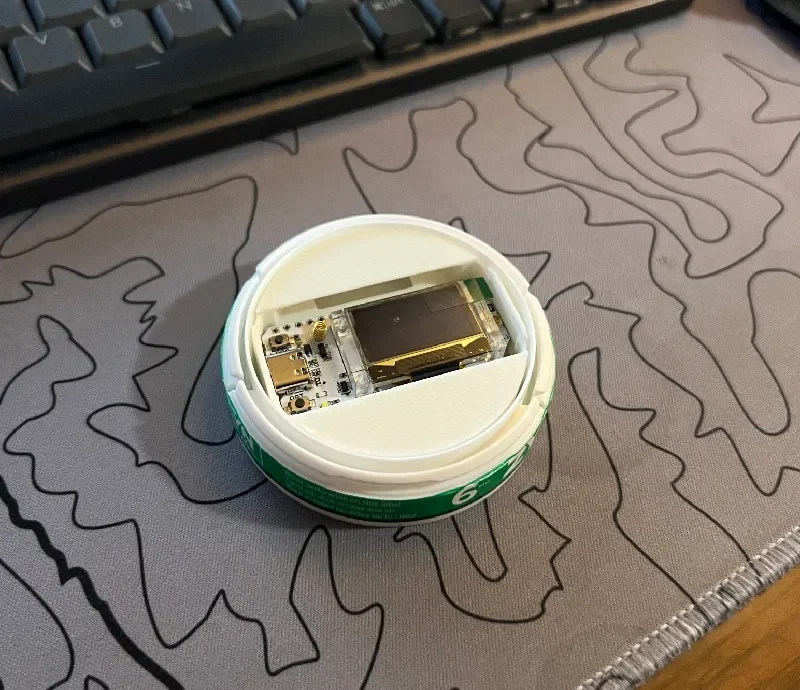

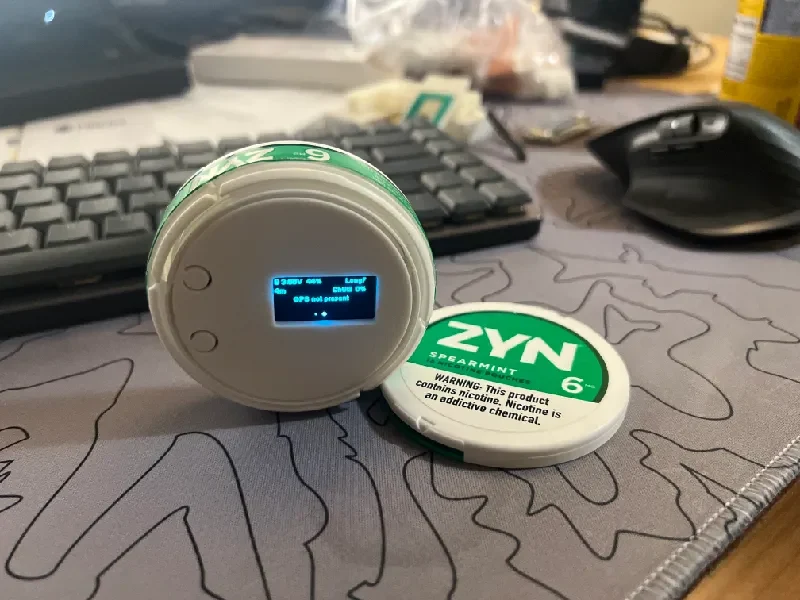

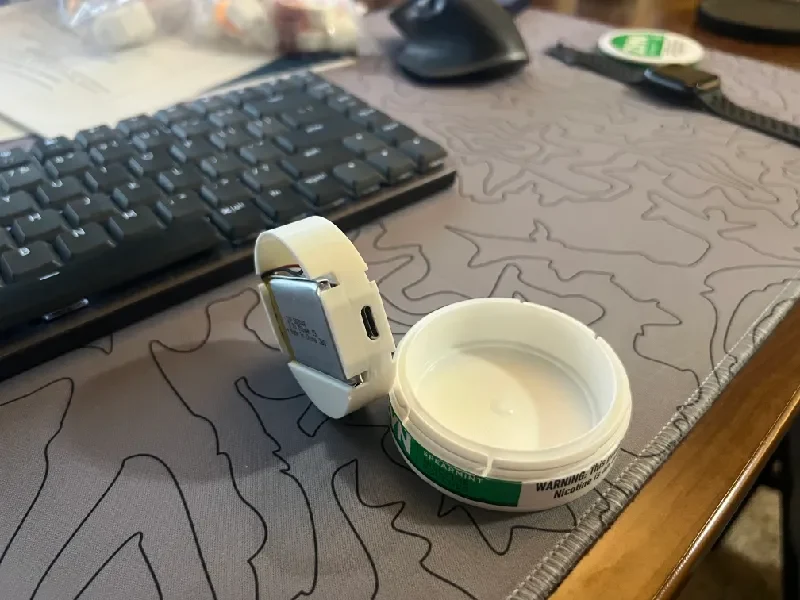

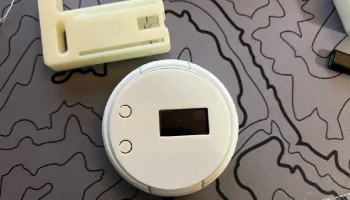

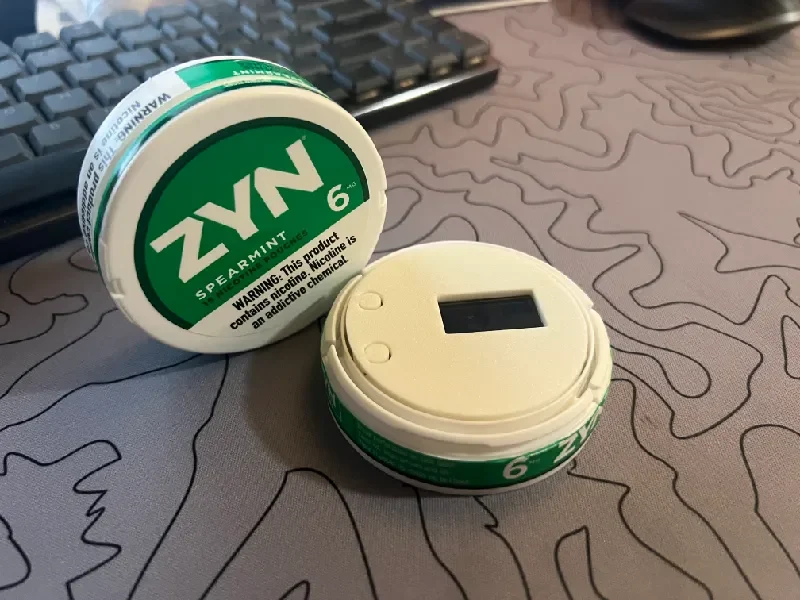

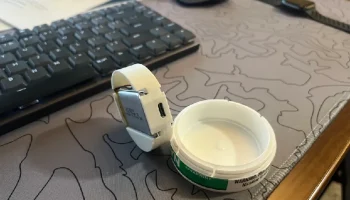

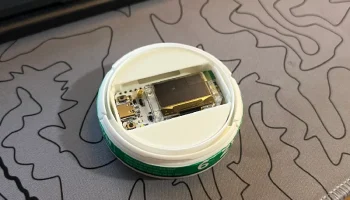

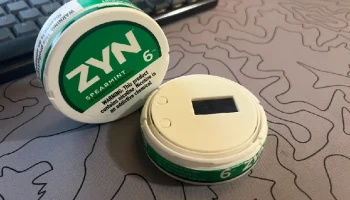

После высыхания вставьте готовый корпус ZYNtastic в банку ZYN и добавьте крышку ZYNtastic и крышку банки ZYN.
