Корпус Heltec V3 с аккумулятором 18650 и контроллером зар..

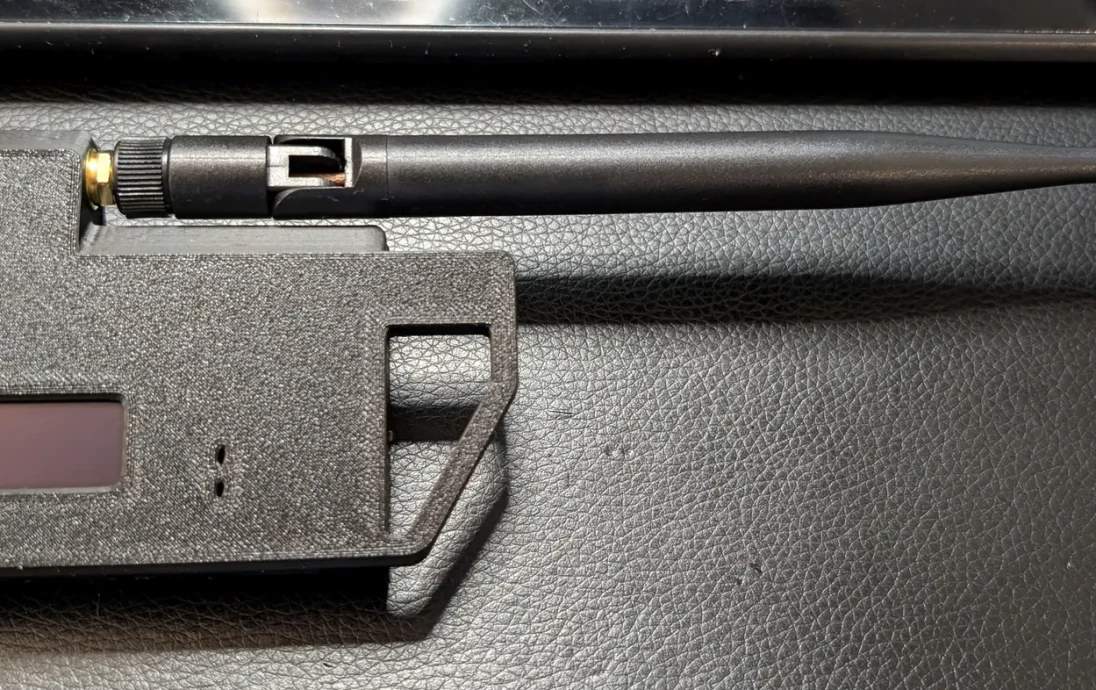

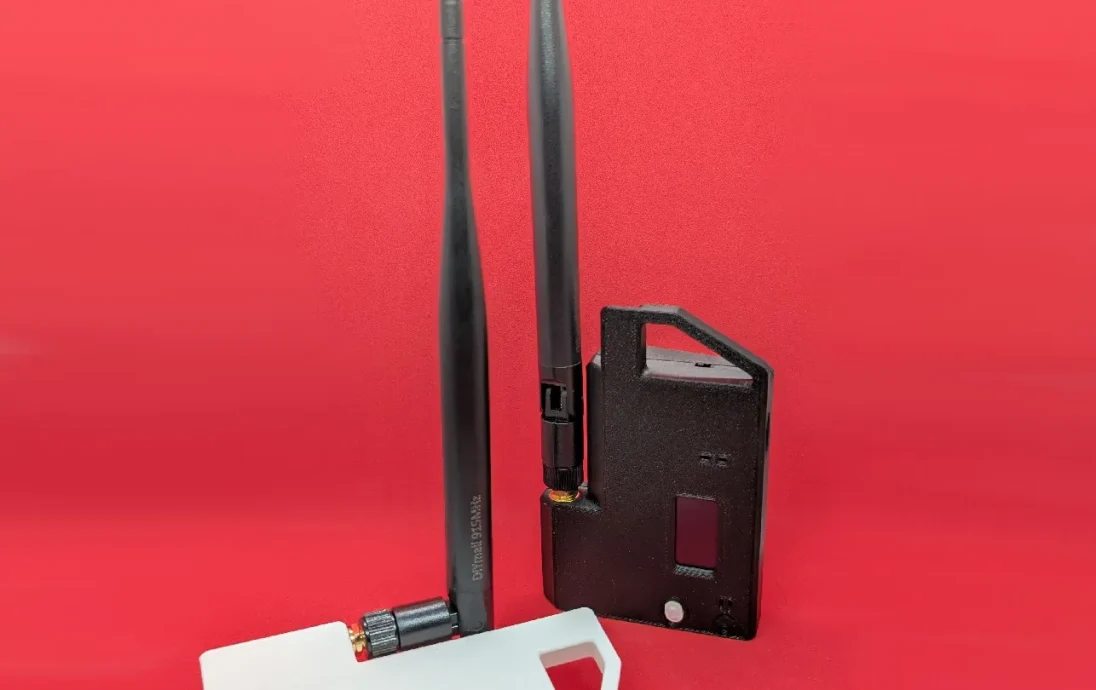

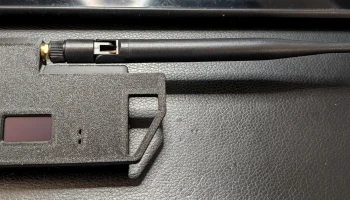

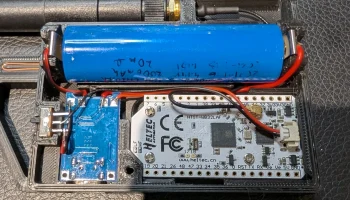

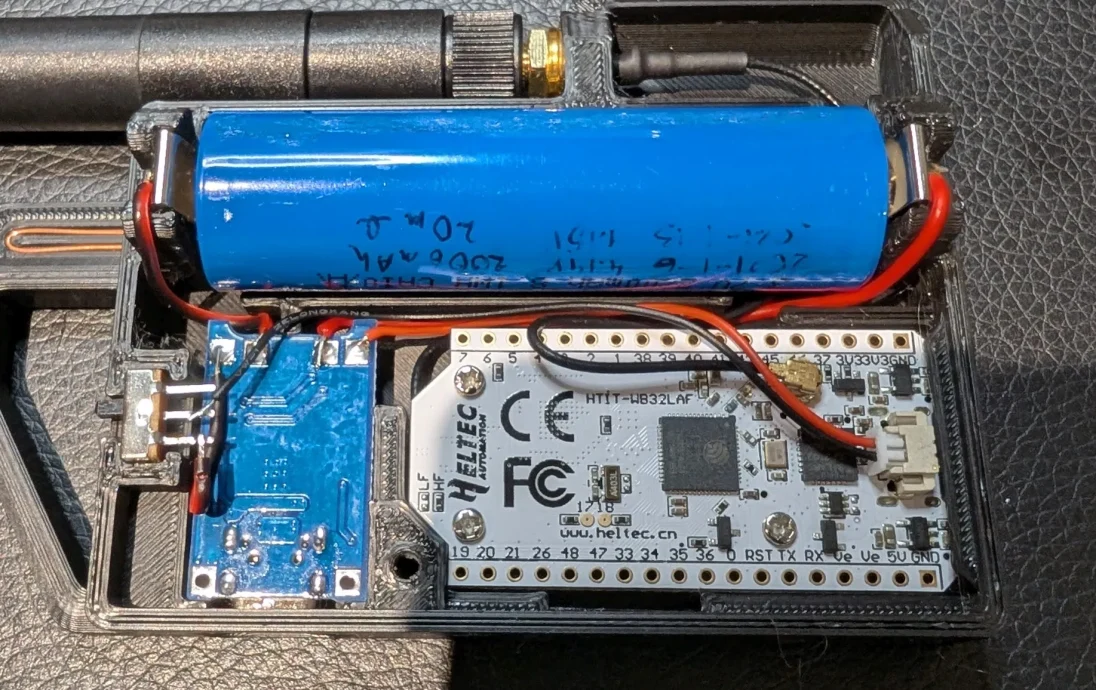

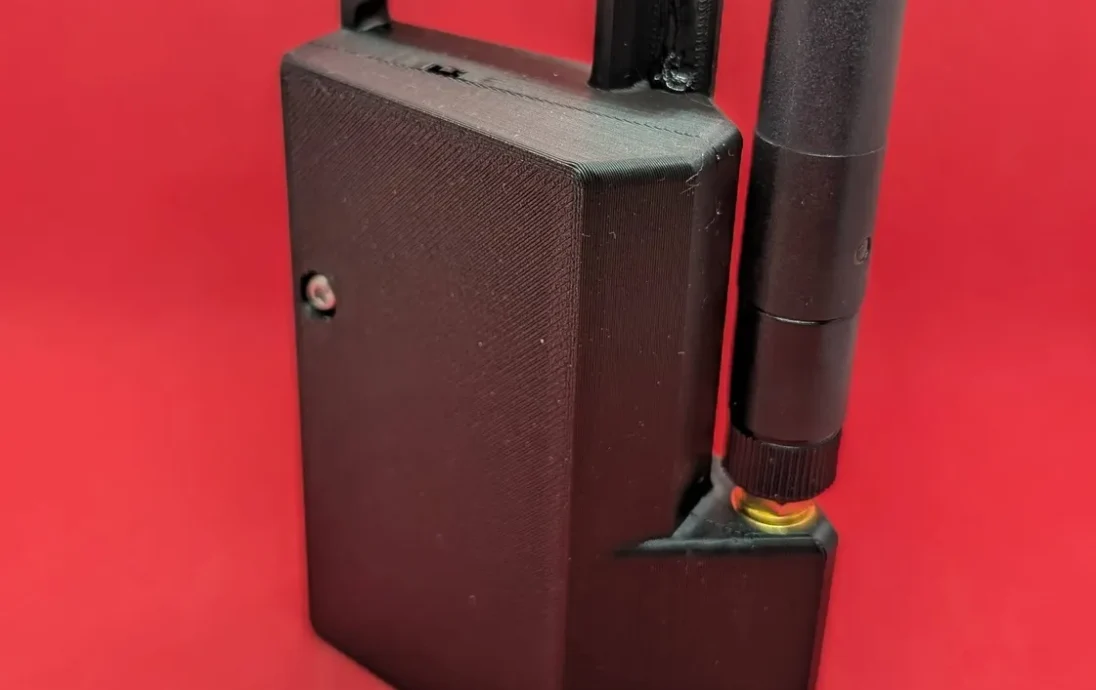

Мой собственный дизайн рации Meshtastic/Meshcore Heltec V3, в которой также есть выключатель питания, литий-ионный элемент 18650 и контроллер заряда TP4056. В качестве бонуса все скрепляется одним винтом с потайной головкой M3x10.

Bluetooth/Wi-Fi

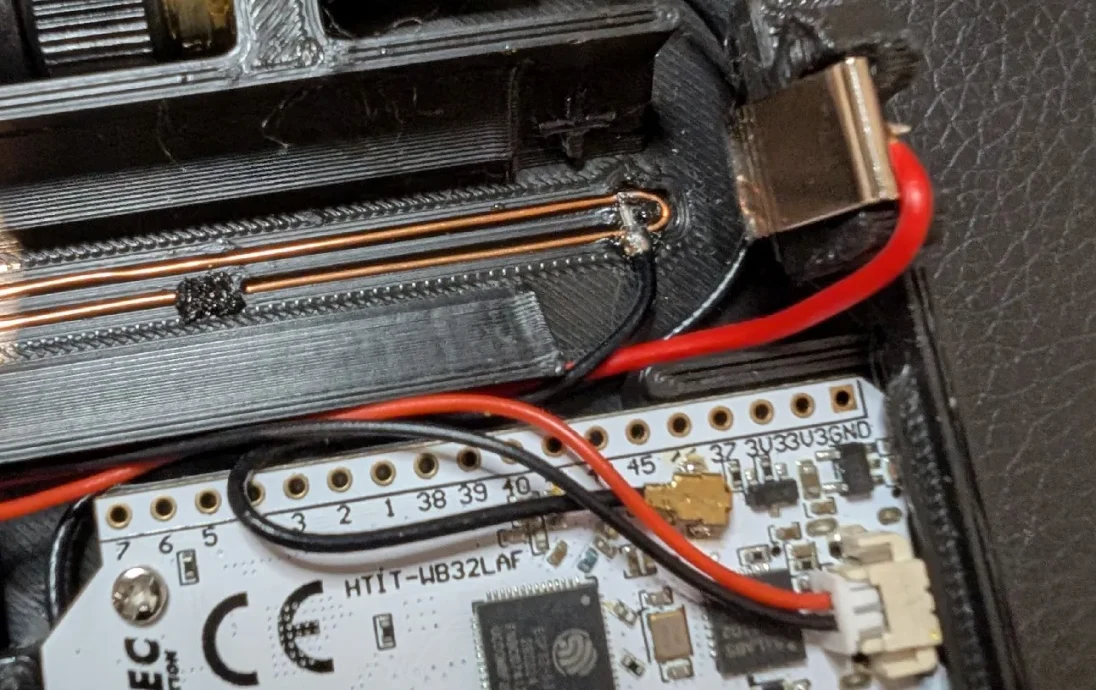

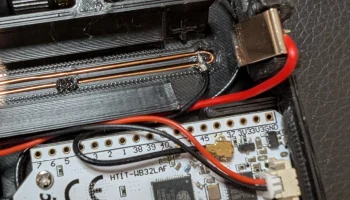

Для тех из вас, кто недоволен существующей антенной 2,4 ГГц (Bluetooth и Wi-Fi) на Heltec V3, я предусмотрел место для антенны 2,4 ГГц в стиле Slim Jim. Согласно моим элементарным тестам, эта внешняя антенна для Bluetooth и Wi-Fi повышает мощность сигнала на 10 дБи.

Спецификация материалов
Heltec V3 (включая антенну, антенный провод и провод питания)
18650 ячейка
ТП4056
зажимы для аккумулятора
мини-ползунковый переключатель
разное. проволока и припой
Зажимы для аккумулятора

Зажимы для аккумулятора, использованные в этой конструкции, были куплены на AliExpress по 50 штук за ~6 канадских долларов.

Название: «50 шт./компл., пружинная сталь 18650, зажим для батареи, держатель батареи 18650, контакт батареи, аксессуары для вставки батареи».

Я отрезал нижний провод (красный) и припаял провод в месте, обозначенном синим квадратом ниже. Сделайте это ПЕРЕД тем, как вставить зажимы в 3D-печать.

Мини-ползунковый переключатель

Переключатель, использованный в этой конструкции, также был куплен на AliExpress в упаковке из 20 штук за 1 канадский доллар.

Название: «20 шт. SS12D00 Мини-ползунковый переключатель включения-выключения 3-контактный 1P2T 2-позиционный высококачественный тумблер Длина ручки: 3 мм/4 мм/5 мм/6 мм»
