Батарейный отсек Parametric 18650 с магнитной крышкой

# Параметрический генератор корпусов батарей

Полностью параметрическая система батарейных отсеков, разработанная в Fusion 360. Возможность настройки для цилиндрических батарей различных размеров, с дополнительными крышками с магнитной фиксацией.

## ✅ Особенности
— Доступные STLS включают конфигурацию 2x3 и конфигурацию 1x4 для 18650 с отверстиями для магнитов 6x2 мм. Диаметр батареи у этих стлс 20мм; некоторые намотки, как правило, намного толще, лучше заранее уточнить диаметр, так как я обнаружил проблемы с некоторыми намотками.
— Поддерживает распространенные цилиндрические ячейки (18650, 21700, LTO и т. д.)
— Настраиваемое количество батарей (строки/столбцы)
— Дополнительный магнитный фиксатор
— Толщина стенки, допуск посадки и закругление кромок контролируются пользователем.
— Чистая геометрия, совместимая с FDM (опоры не требуются)

## Как настроить

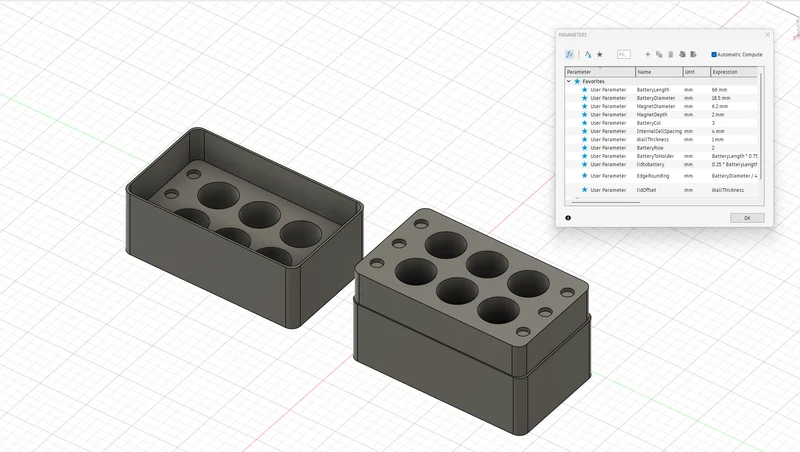

Откройте включенный файл .f3d в Fusion 360. Измените только **редактируемые параметры**, перечисленные ниже.

### Редактируемые параметры

| Параметр | Цель |
|--------|--------------------------------------|
| Длина батареи | Длина батареи в мм |
| Диаметр батареи | Диаметр батареи в мм |
| BatteryRow | Количество батарей ��переди назад |
| BatteryCol | Количество батарей поперек |
| Толщина стены | Толщина внешней и нижней стенки |
| МагнитДиаметр | Диаметр используемых магнитов (опционально) |
| Магнитная глубина | Глубина магнитных отверстий |
| крышкуСмещение | Допуск на посадку крышки (PETG = 0,5 мм) |
| BatteryDepthInBase | % батареи размещено в базовом корпусе |
| BatteryDepthInLid | % батареи, закрытой крышкой |
| Скругление кромок | Радиус визуального скругления края |

### Не изменять

Это параметры, **управляемые формулой**. Их изменение сломает модель.

| Параметр | Причина |
|------|------------------------------------------|
| CaseHeight | Получено на основе размеров батареи/базы |
| CaseLidHeight | Получено на основе размеров батареи/крышки |
| CaseDepth | Рассчитывается автоматически на основе макета и интервала |
| Ширина корпуса | То же, что и выше |
| MagnetPadOffset | Зависит от размера магнита, стены и смещения |

## Включенные файлы

— Источник Fusion 360: .f3d.
— Экспорт STL для распространенных размеров.
