Водостойкий солнечный корпус для узла LoRA........

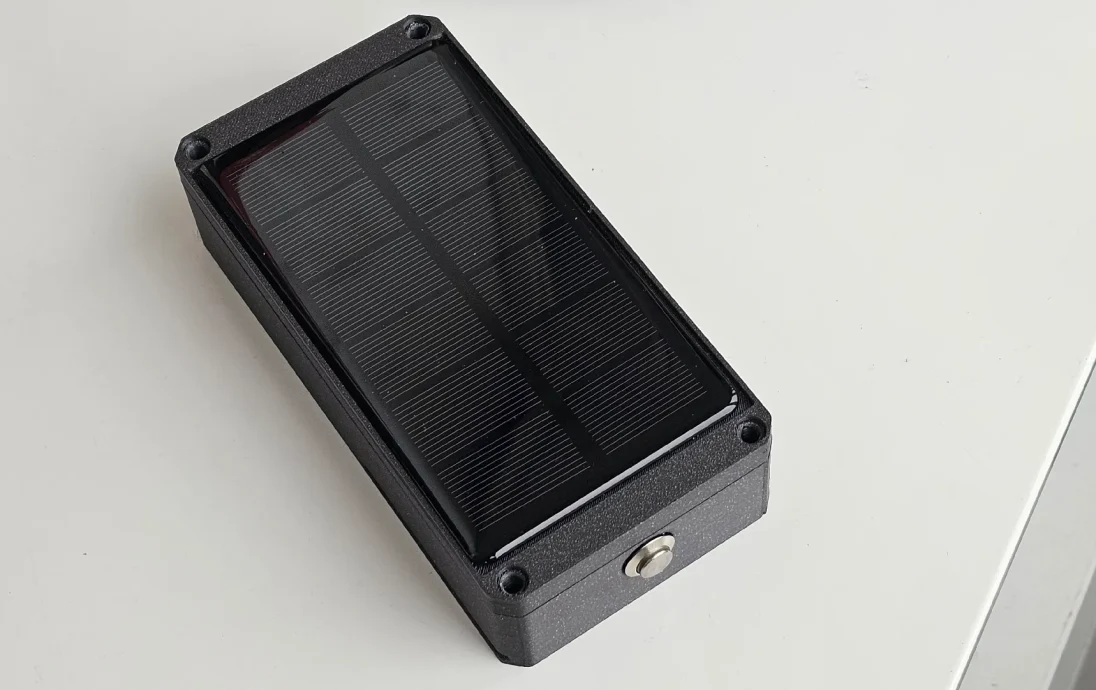

Это полностью напечатанный на 3D-принтере корпус, который я использую для своих солнечных узлов Meshtastic. Он включает в себя приспособления для крепления солнечной панели непосредственно к крышке. В комплект также входит отдельный чехол, который можно прикрутить к стене, а затем просто вставить в него узел для облегчения доступа.

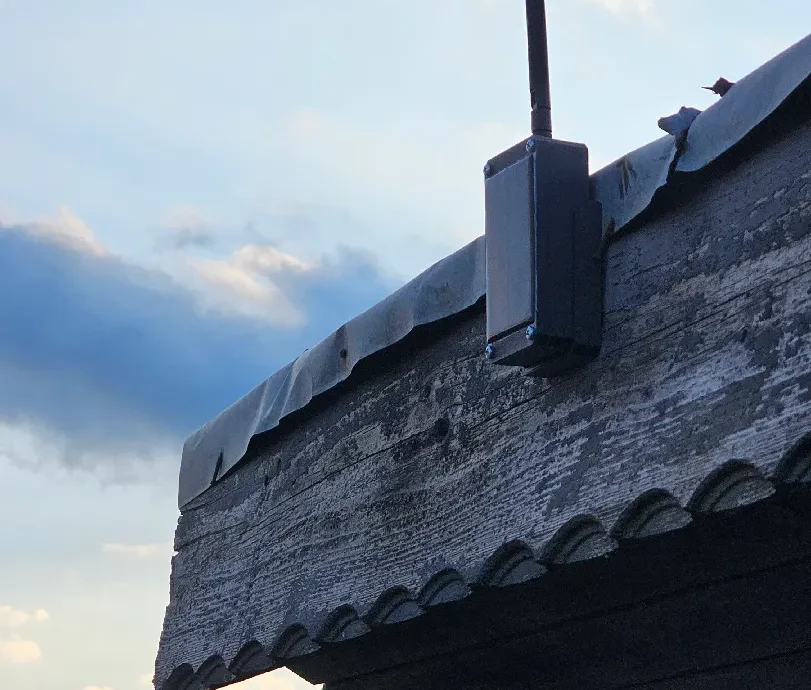

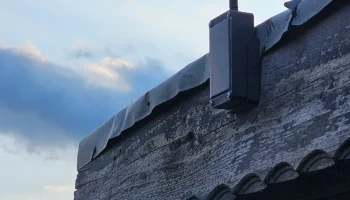

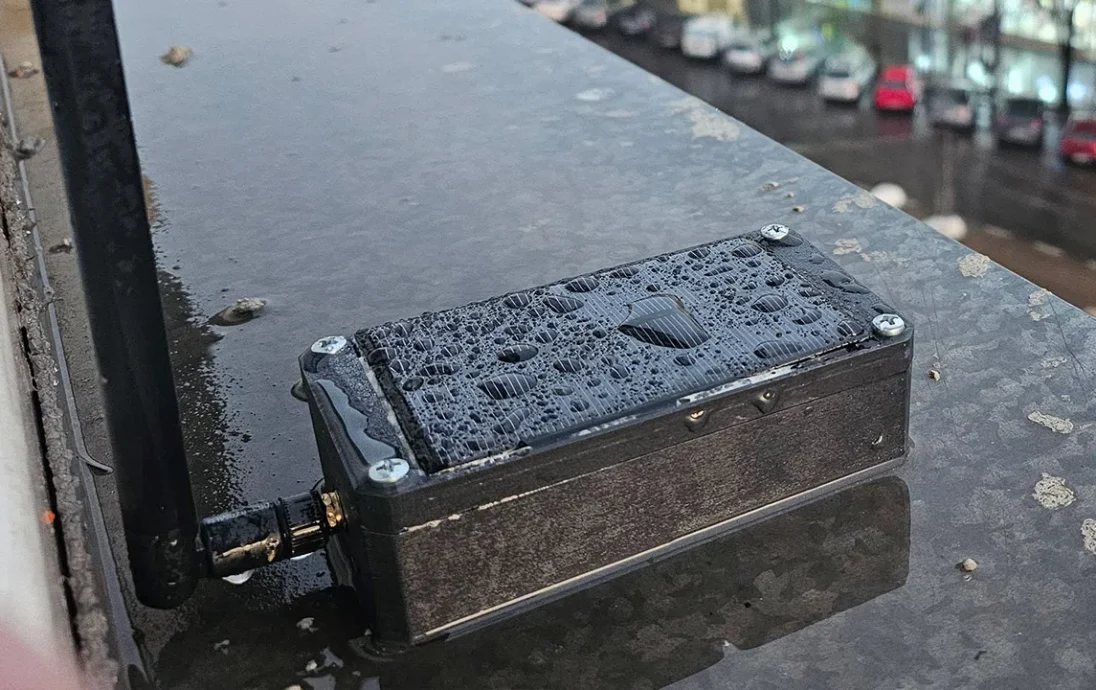

У меня есть два узла, работающие по 12+ месяцев в корпусах именно по этой конструкции, на улице, под дождем, при прямом воздействии.

Чтобы сделать эту конструкцию «водонепроницаемой», нужно сделать несколько вещей:

наклейте на солнечную панель силикон, герметик, прокладку или любое другое липкое водонепроницаемое вещество, о котором вы только можете подумать.

добавьте резиновую прокладку в предусмотренную канавку (или больше силикона, если вам больше никогда не понадобится ее разбирать...)

поместите немного силикона или резины вокруг разъема SMA, прежде чем вставлять его

(необязательно) распылите на него немного лака ПВА, прежде чем приклеивать солнечную панель.

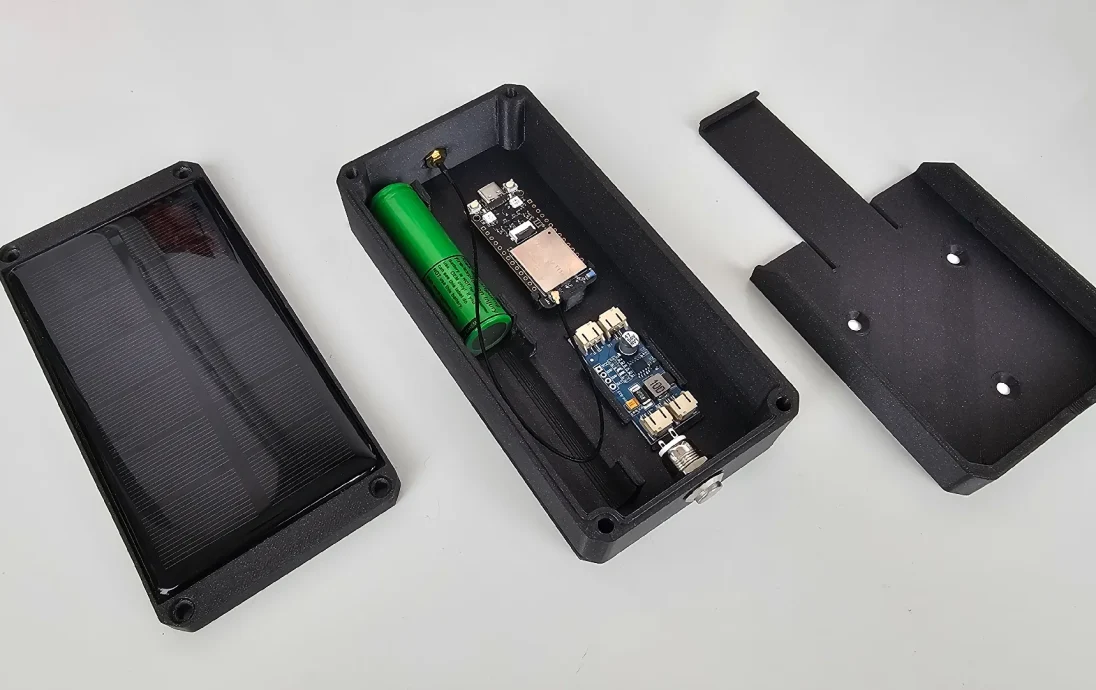

Он имеет места для установки платы Heltec T114, двух элементов 18650, модуля зарядного устройства MPPT, разъема SMA и 12-миллиметровой кнопки (или переключателя с ключом).

Конструкция ПАРАМЕТРИЧЕСКАЯ, вы можете изменить параметры внутри исходного файла Fusion360, чтобы получить размер коробки для вашей конкретной солнечной панели. В Fusion перейдите в «Изменить» > «Изменить параметры» и измените соответствующие значения. Затем перейдите в «Утилиты» > «Экспорт», выберите формат .3mf, выберите каждую часть, которую хотите экспортировать, и сохраните ее в виде файла.

Даже если это водонепроницаемая коробка, вам следует просверлить небольшое отверстие на нижней стороне. Даже профессиональные водонепроницаемые корпуса склонны к образованию конденсата внутри из-за циклов нагрева/охлаждения, втягивающих воздух снар��жи и впитывающих влагу (даже проникающих под изоляцию кабеля). Просверлите небольшое отверстие внизу, куда вода не может напрямую капать, чтобы обеспечить меньше влаги внутри.

Что касается размера солнечной панели: я без проблем запускаю узлы Meshtastic на базе плат Heltec T114 (nrf52840) в клиентском режиме только на этих небольших солнечных панелях размером 73x133 мм и одной ячейке емкостью 3500 мАч. Для узлов esp32 или других приложений вам понадобится панель большего размера.

Распечатать инструкции:

должен печатать без подставок (они встроены в крышку)

3-4 внешних периметра + 3-4 верхних и нижних слоя для водонепроницаемости.

в крышке есть встроенные опоры, которые очень легко снять, достаточно тонкой линии. убедитесь, что у вас есть приличное охлаждение для этого. Его следует печатать стороной с солнечной панелью вниз.

Необходимые биты:

Резиновая трубка толщиной 2,5 мм (я использую https://aliexpress.com/item/1005007248132438.html)

1шт. Солнечная панель (по умолчанию 73x133 мм или измените исходный файл). Я использую панели 6 В 210 мА (https://aliexpress.com/item/1005008076138305.html)

4шт. Винты M4 + термофиксирующие вставки
