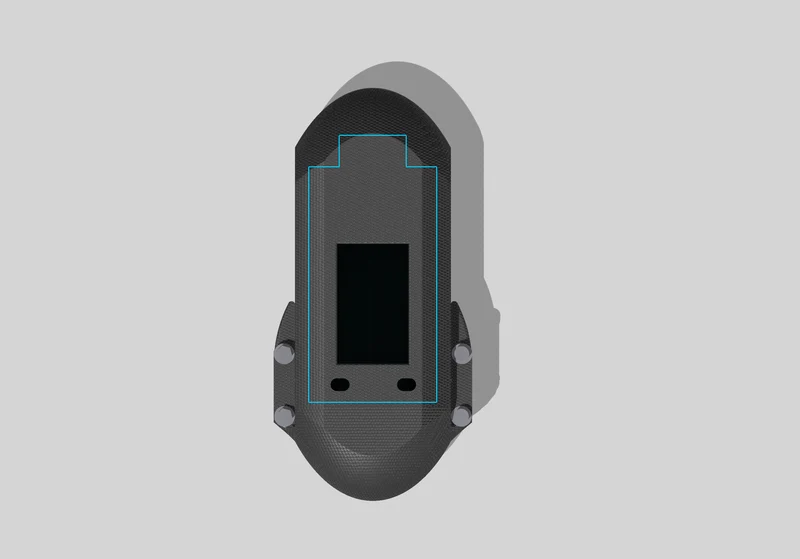

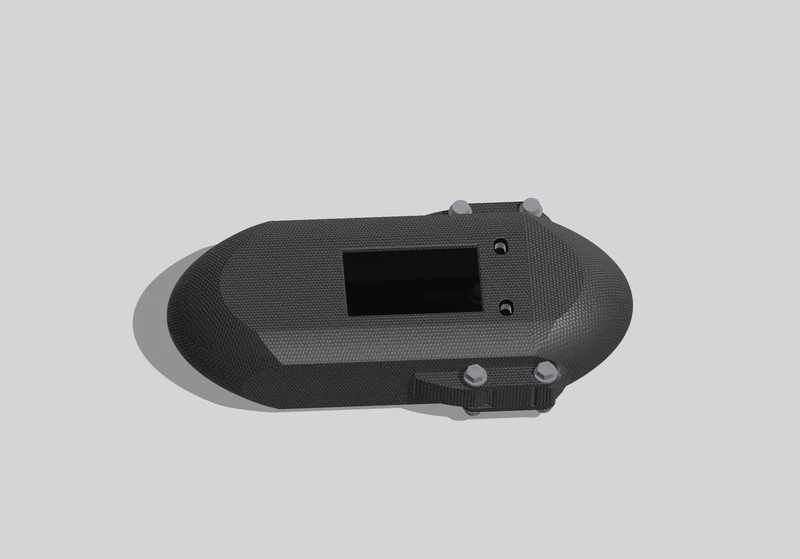

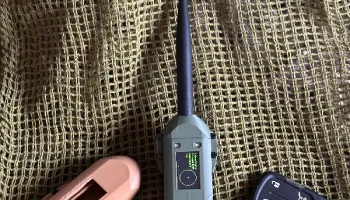

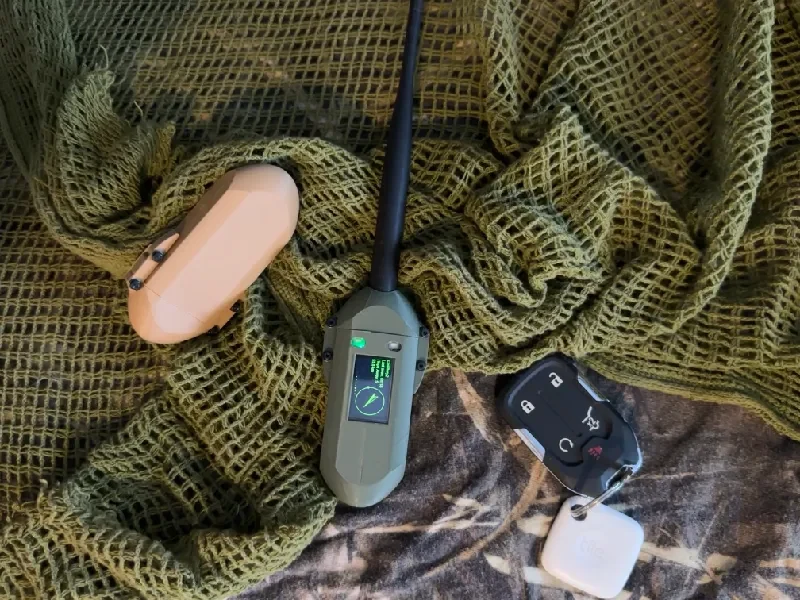

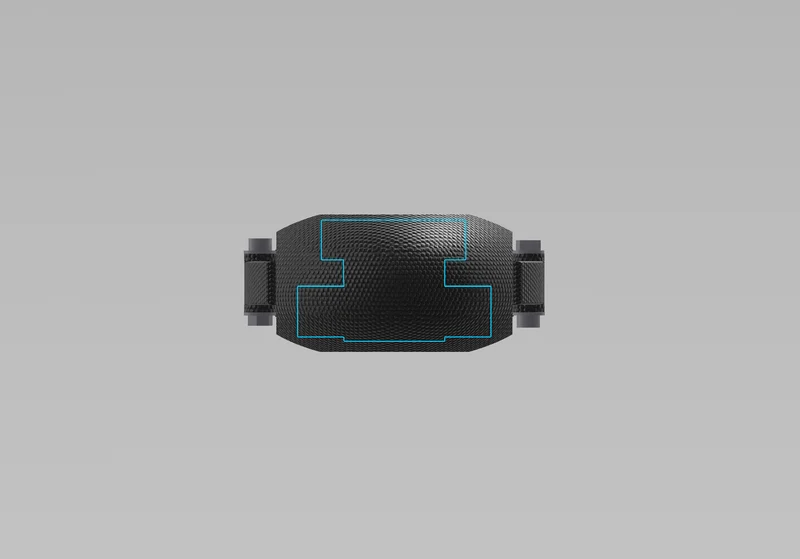

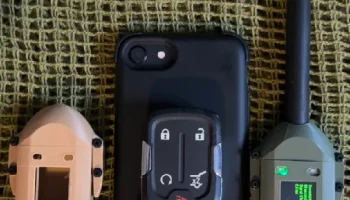

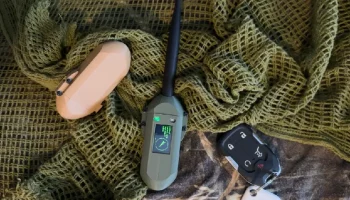

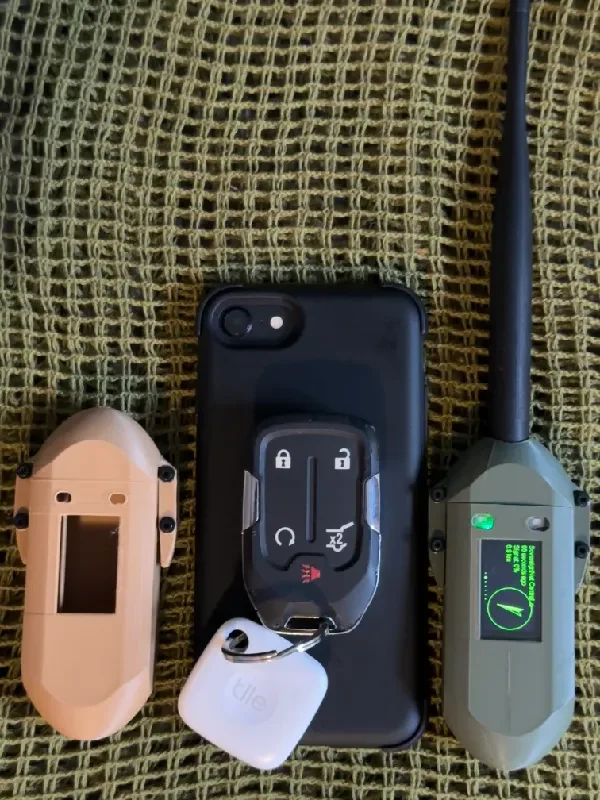

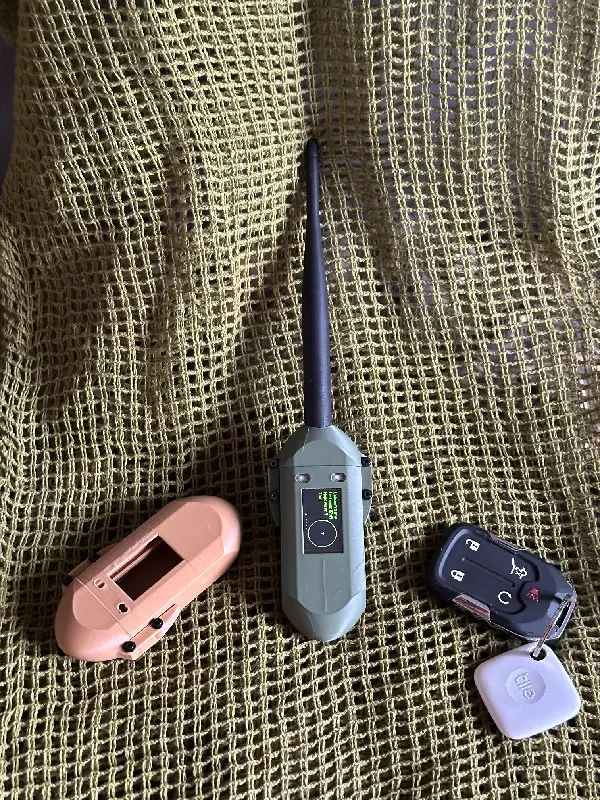

Корпус Heltec T114 Meshtastic

Просто попытка создать изящный чехол, который защитит ваше оборудование от падений. Поддерживает аккумулятор емкостью до 2000 мАч. Этот корпус предназначен для размещения нескольких конфигураций антенн, включая внутреннюю антенну RAK на печатной плате, катушку Heltec или антенну Ziisor JZLW-15 IPEX, обеспечивая гибкость для ваших карманных потребностей связи.

Тонкий профиль корпуса позволяет активировать прямое нажатие клавиш без физических кнопок, поскольку материал достаточно изгиб��ется, чтобы нажимать на внутренние компоненты, оставаясь при этом достаточно ребристым, чтобы предотвратить случайное нажатие.
Для тех, кто использует GPS, в нижней части корпуса имеется специальный слот для его установки.

Требования к сборке:
Комплектующие: четыре винта M2x12 мм, восемь шайб и четыре гайки.
Фиксатор резьбы: Синий фиксатор резьбы необходим для предотвращения ослабления гайки при нормальной работе (открытие для зарядки).

Примечания по сборке:

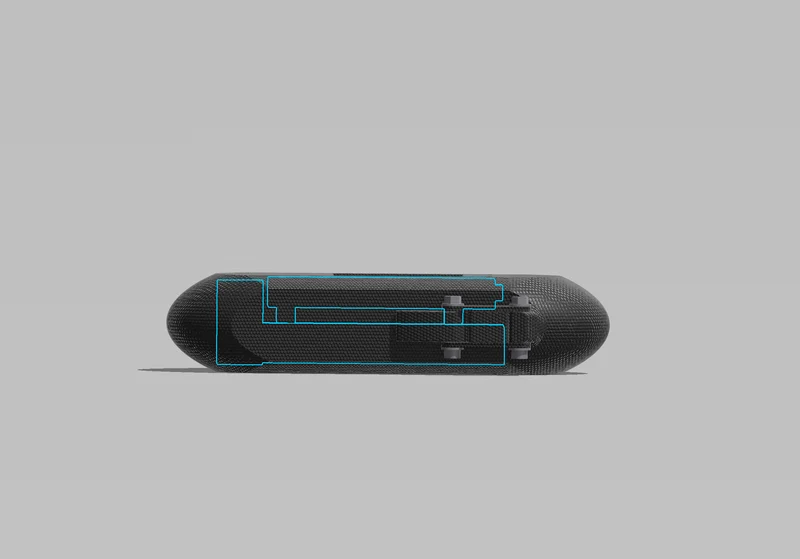

1. Размещение внутренней антенны. Если вы используете внутреннюю антенну, она аккуратно размещается рядом с T114 перед внутренней направляющей.
2. Прокладка кабелей. При закрывании защелок будьте особенно осторожны, чтобы не пережать и не порезать кабели, особенно кабели аккумулятора. Это очень важно, поскольку повреждение кабелей аккумуляторной батареи может привести к возникновению небезопасных условий.
3. Очистка пазов. После снятия опор может потребоваться небольшая очистка передней части пазов, в которых установлена ​​доска, для обеспечения плавного прилегания. Используйте напильник или острый нож, чтобы удалить излишки материала и неровные края.
4. Петля и защелка: рекомендуется пропустить сверло диаметром 2 мм через отверстия на петлях и защелках, чтобы обеспечить более свободное перемещение деталей. Однако убедитесь, что все по-прежнему плотно закручено.

Ориентация печати. ​​Для достижения оптимальных результатов поместите плоскую часть отверстия каждого корпуса на печатную платформу коническими концами вверх. Такая ориентация обеспечивает наилучшую структурную целостность и чистоту поверхности.

Этот чехол пытается обеспечить идеальный баланс между формой и функциональностью, предлагая скромную долговечность без ущерба для портативности и времени автономной работы. Независимо от того, является ли антенна внутренней или внешней, она легко адаптируется к вашим конкретным потребностям.

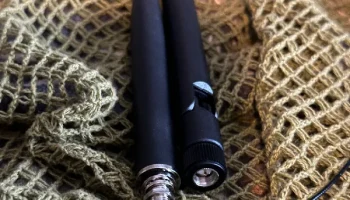

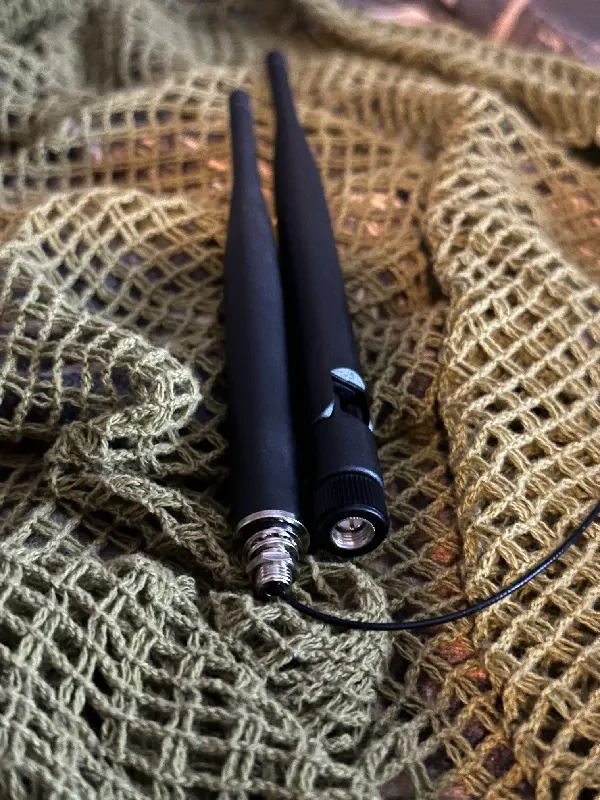

Антенна: Антенна LoRa 915 МГц для всенаправленного Meshtastic 900M.
https://a.aliexpress.com/_mMi0FL6

Батарея: литий-полимерная аккумуляторная батарея LiPo 3,7 В, 2000 мАч + JST PH 2,0 мм, 2 контакта
https://a.aliexpress.com/_mOIftPi

Изменить: загружен правильный файл «оконный» файл.
