Универсальный держатель батареи

Параметрический держатель батареи

Подходит для любой круглой батареи, о которой вы только можете мечтать.

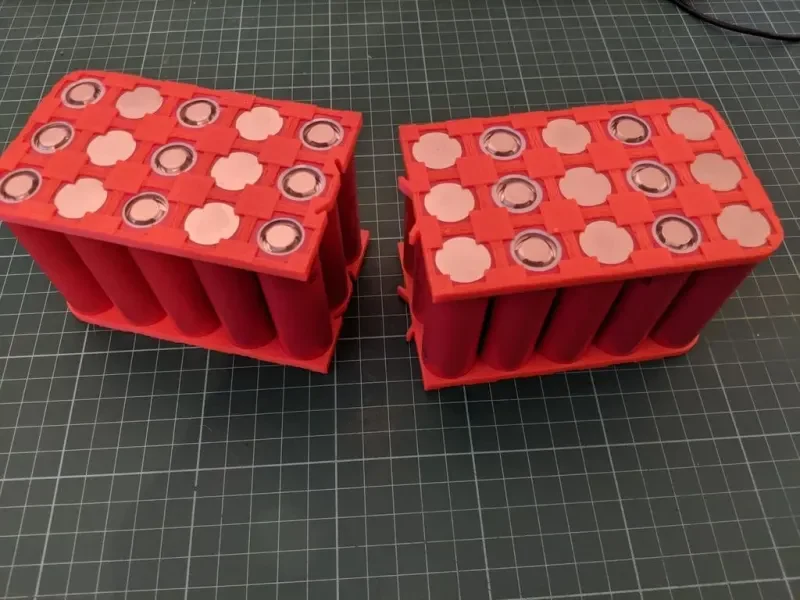

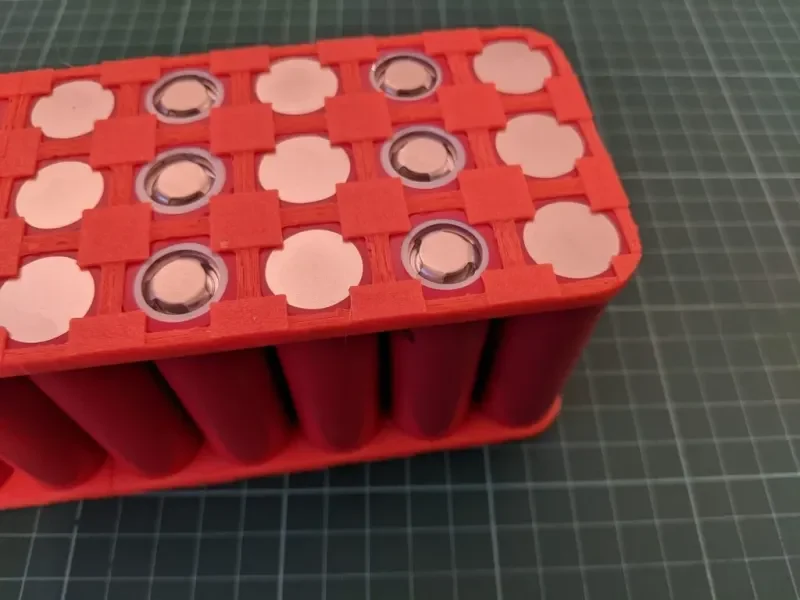

Поскольку мне нужен был простой держатель батареи для моего пакета 10S3P, я разработал этот очень простой держатель.

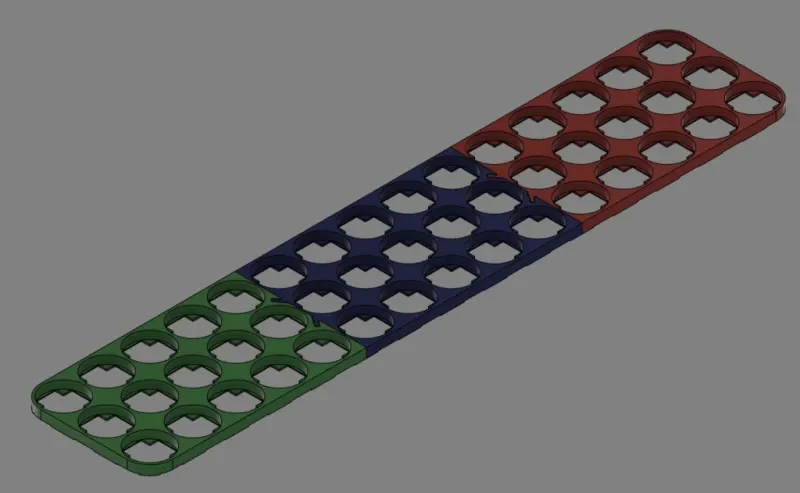

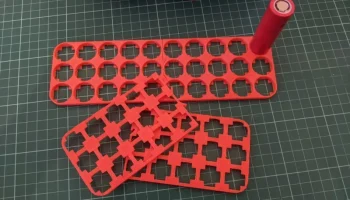

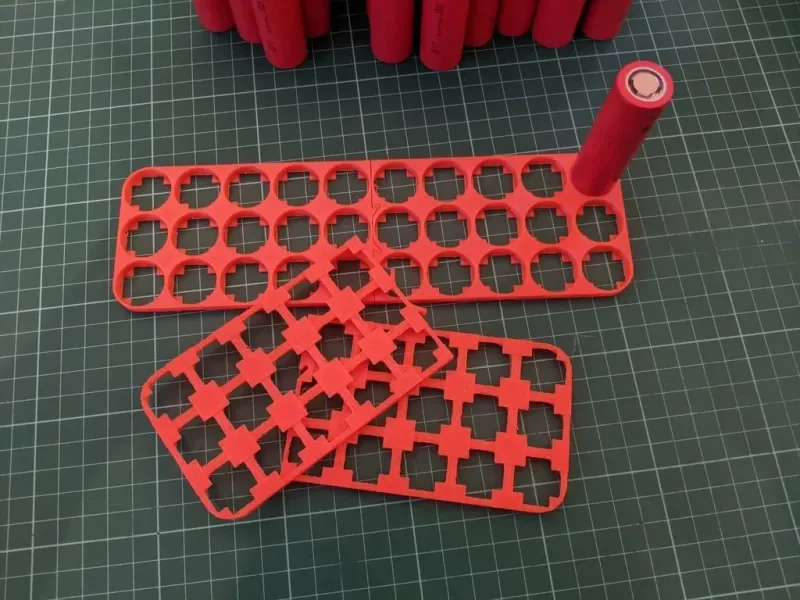

В комплект входят 3 разные рамки: левая, правая и центральная, поэтому вы можете выдвигать держатель настолько, насколько захотите.

Как использовать

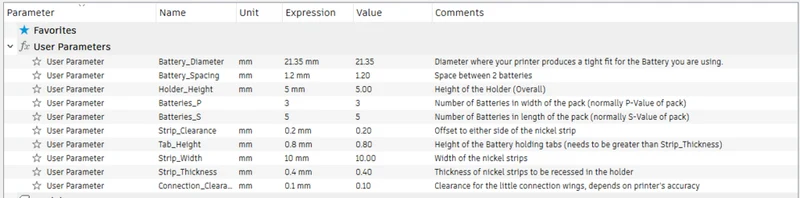

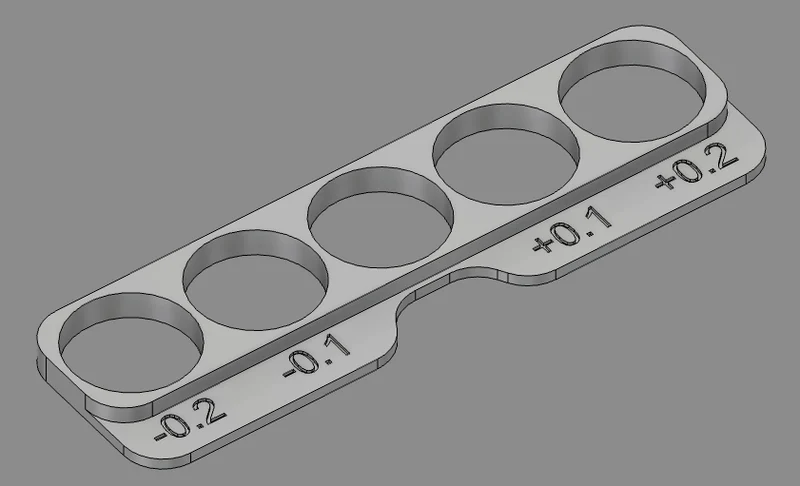

Откройте дизайн в Fusion и откройте параметры дизайна. Измерьте диаметр ячейки, которую вы хотите использовать, и введите значение. Распечатайте Fit-Checker, чтобы проверить, подходит ли ячейка, при необходимости откорректируйте ее.

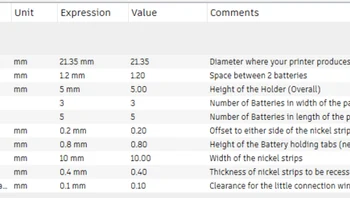

Заполните другие размеры в зависимости от ваших потребностей, дизайн обновится соответствующим образом. Я предоставил комментарии к параметрам.

Печать

Никакие опоры не нужны. Пространство между вкладками должно быть перекрыто.

Ограничения

Поскольку конструкция Fusion очень проста, логика подключения будет нарушена для всего, что меньше 3 ячеек в ширину. Таким образом, жесткий предел составляет 2x3 ячейки.

Не стесняйтесь вносить изменения или запрашивать улучшения.

Маленькое обновление — v1.1

Я немного модифицировал FitChecker, чтобы печатать немного быстрее.
