Heltec Wireless Tracker Meshtastic

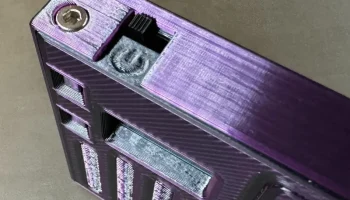

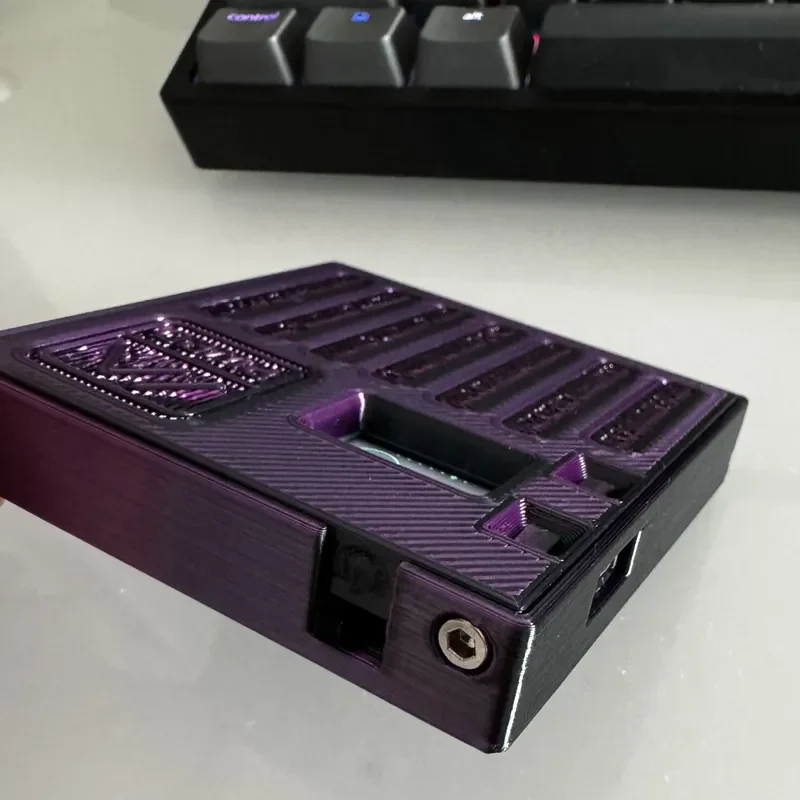

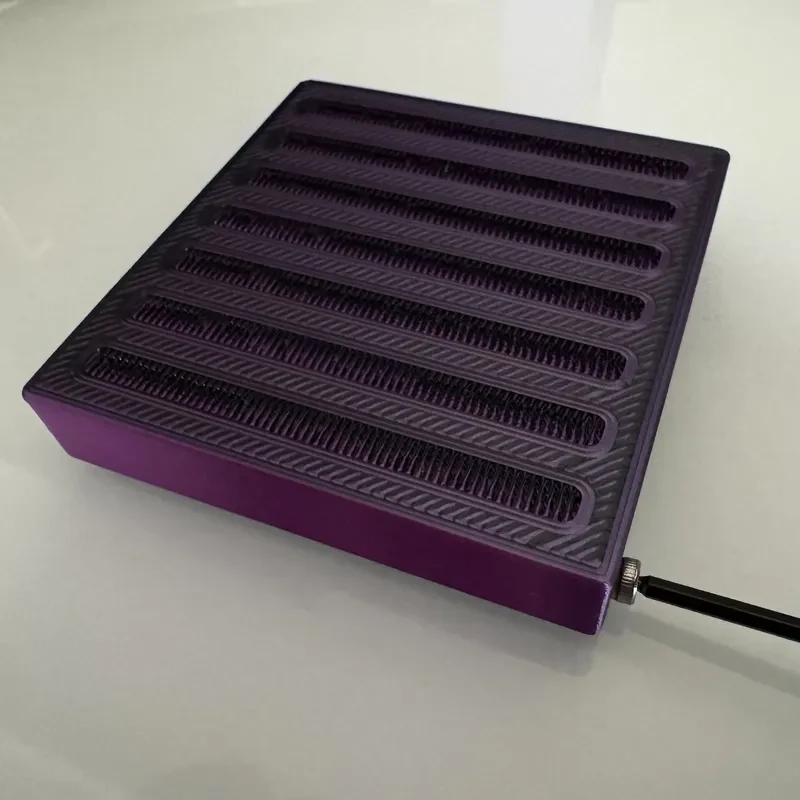

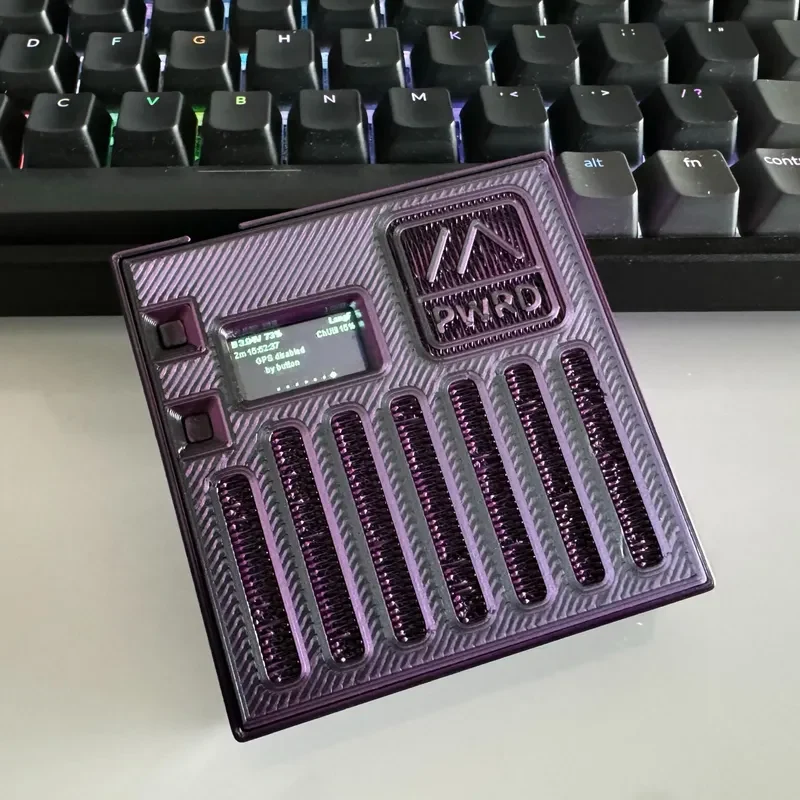

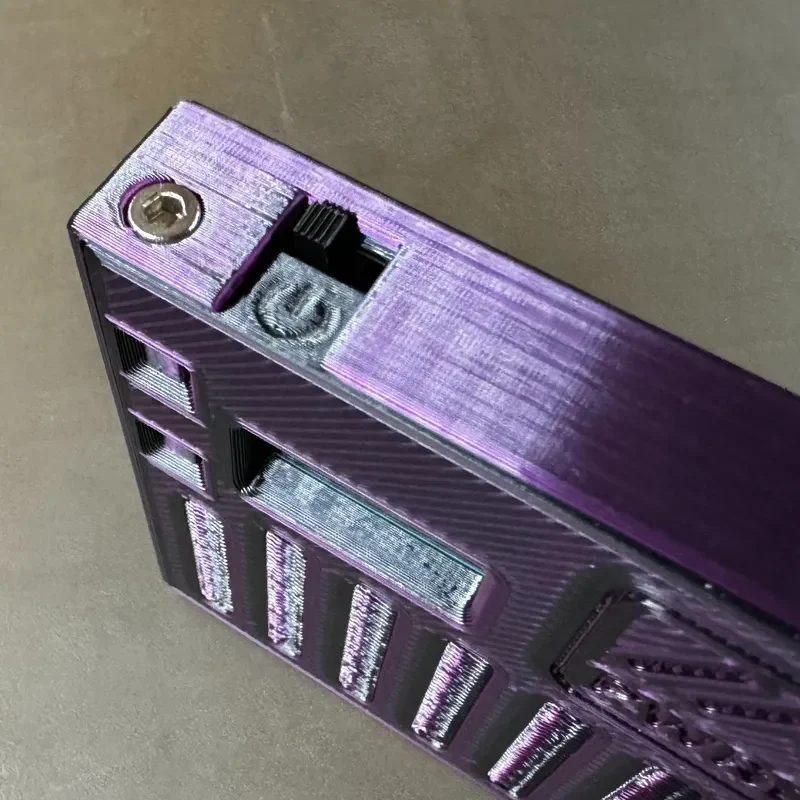

Это минималистичный чехол для беспроводного трекера Heltec. Я снял крышку антенны, чтобы интегрировать ее в корпус. Мне также нравится иметь физический выключатель питания, но если люди этого не хотят, я могу сделать вариант, в котором он будет удален. Наслаждаться!

Для этой сборки требуются два винта M3 5-8 мм, две шестигранные гайки M3 (квадратные также подойдут) и два винта M2 4 мм для крепления переключателя. На данный момент эта штука очень энергоемкая, поэтому я использовал большую батарею. Я также снял черную пластиковую крышку с антенны, но если вы думаете, что когда-нибудь захотите снова использовать ее вне корпуса, вы можете укоротить крышку и установить ее заново. Я прикрепил картинку только потому, что она милая. Длина чехла вводит в заблуждение, антенна значительно короче.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Инструкции:

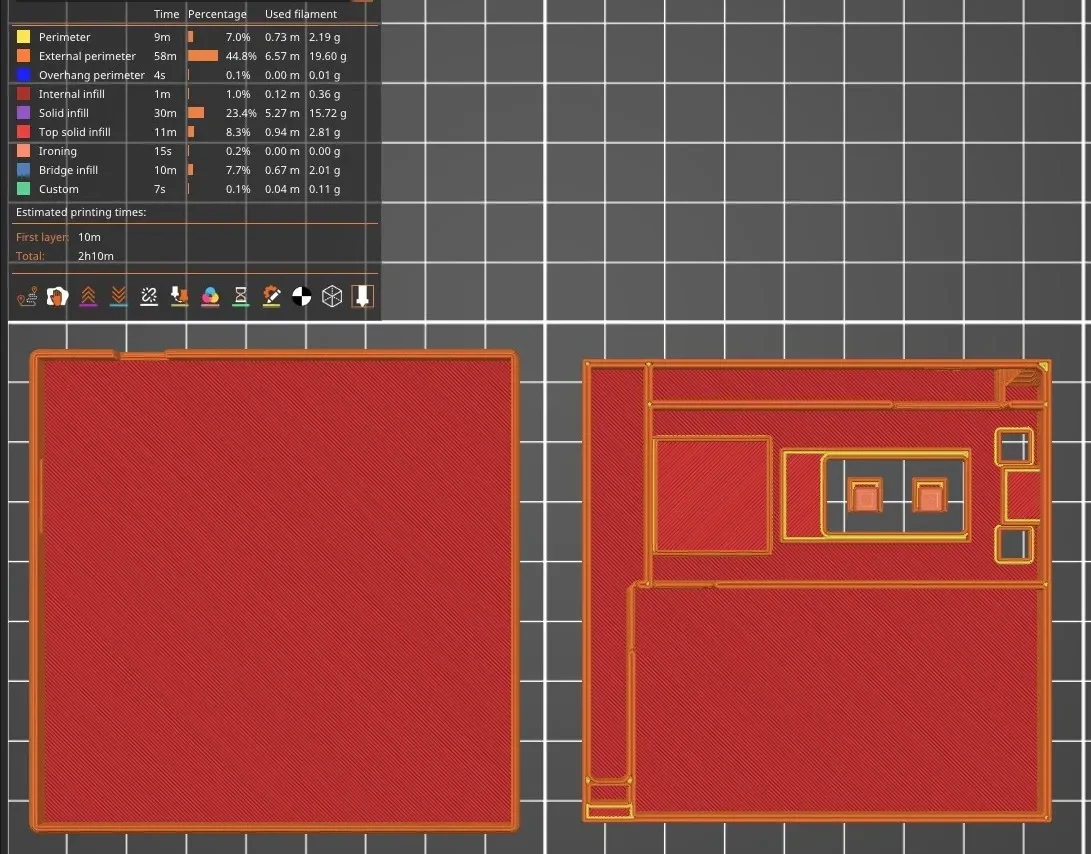

— Я глажу верхнюю часть пуговиц, чтобы они были красивыми и гладкими, остальные не нужно гладить, если вы распечатаете их лицевой стороной вниз.

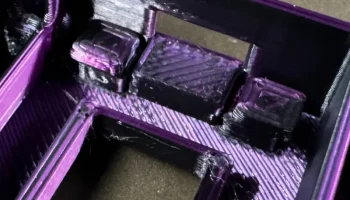

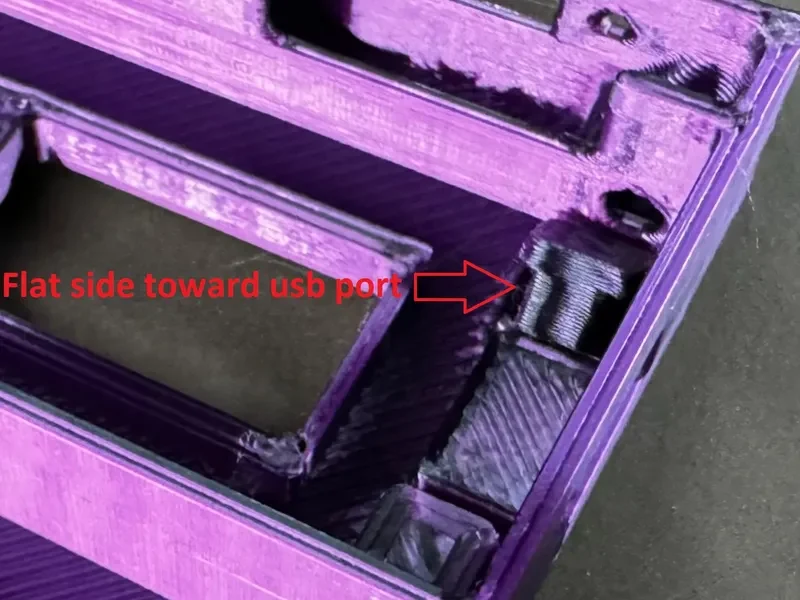

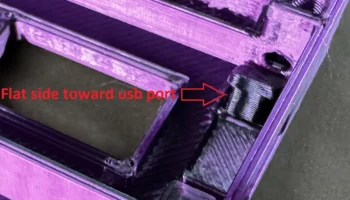

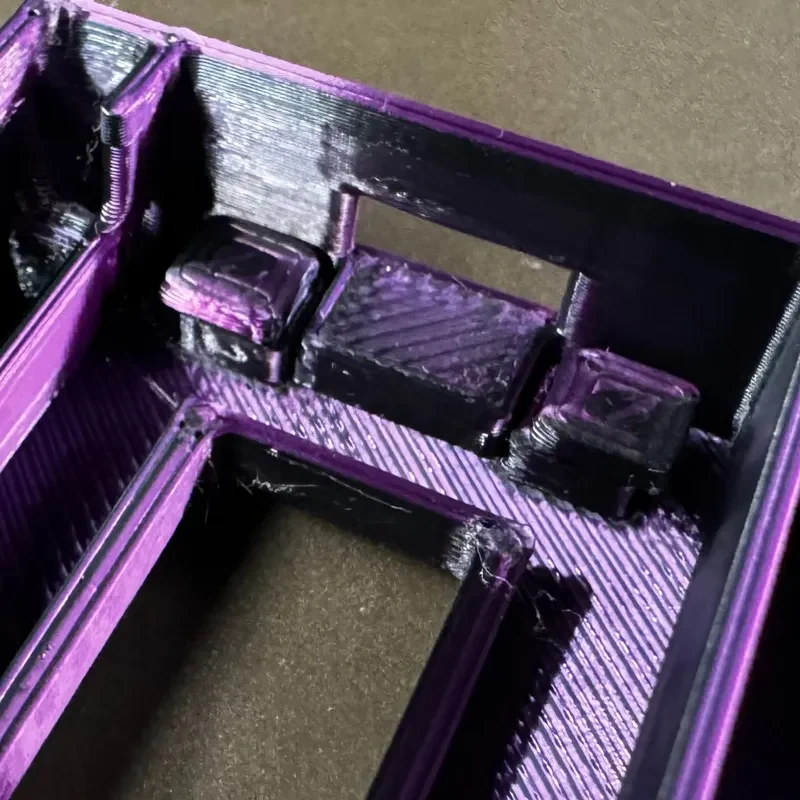

— При размещении кнопок большая часть должна находиться внутри корпуса, плоской стороной к порту USB. (Смотрите прикрепленные изображения)

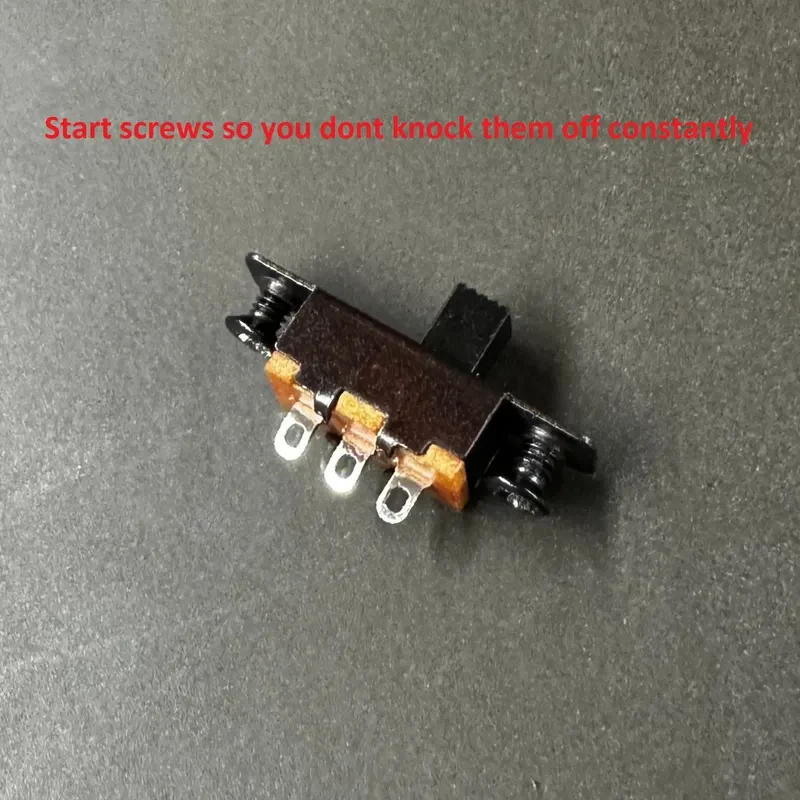

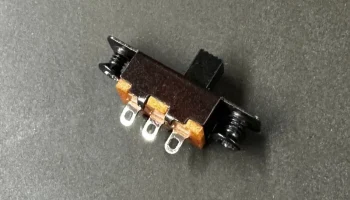

— Я обнаружил, что закручивание винтов в переключателе перед присоединением помогло, но постоянное их падение при попытке прикрепить к корпусу меня расстраивало.

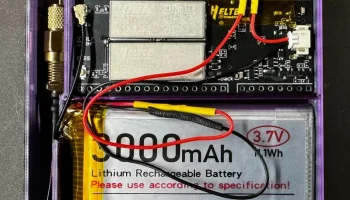

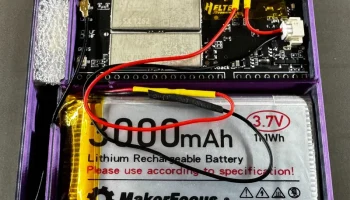

— При подготовке аккумулятора ОБРЕЗЫВАЙТЕ ПО ОДНОМУ ПРОВОДУ! Аккумулятор должен быть частично заряжен, и весь волшебный дым выйдет наружу. Я завершаю положительный провод перед началом отрицательного, но вы можете сначала сделать и то, и другое. Просто делайте одну сторону за раз и убедитесь, что она снова защищена, прежде чем разрезать другую.

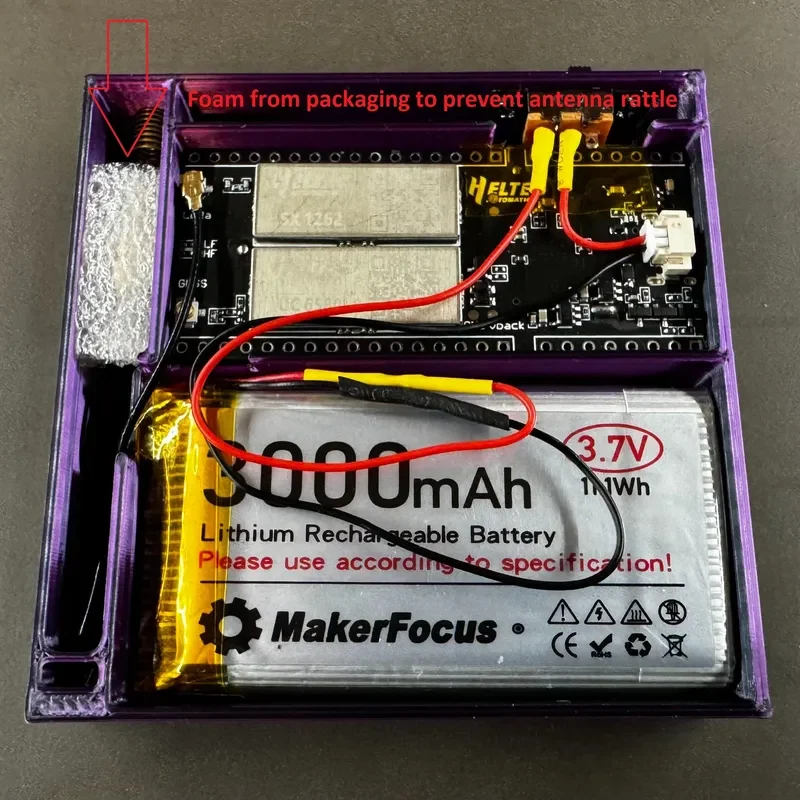

— Я использовал немного пены из транспортировочной ракушки, чтобы антенна не дребезжала.

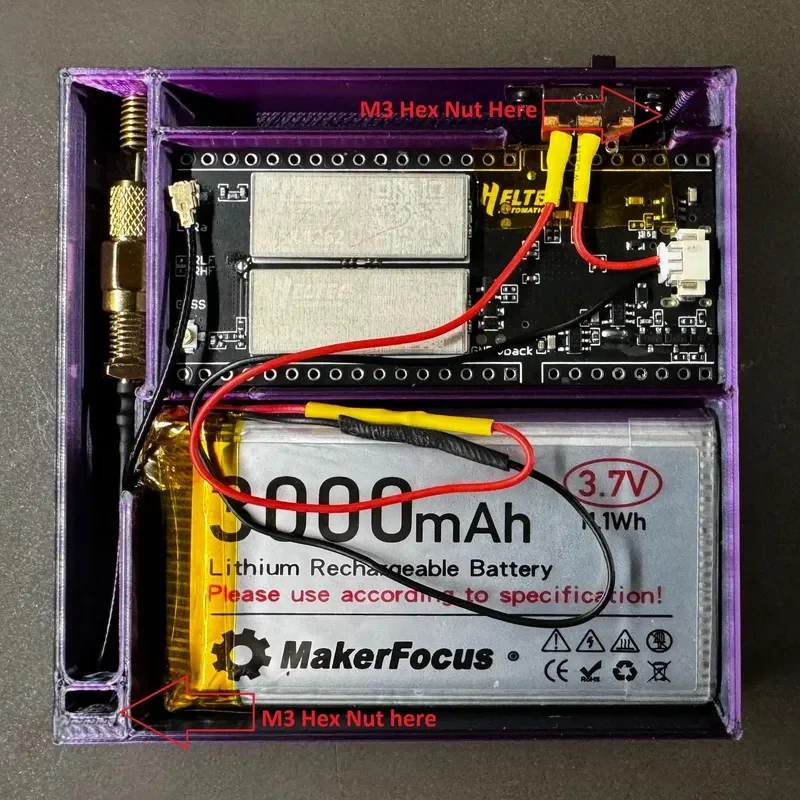

— Когда вы будете готовы закрутить нижний винт, поместите радиостанцию ​​лицевой стороной так, чтобы гайка находилась там, где она должна быть (см. прикрепленное фото). Верхняя прорезь для шестигранной гайки более тугая и не требует этого.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Я также приложил к этому делу свое вдохновение. Я знал, что разработаю его сам, но мне нужно было что-то, чтобы сохранить его в безопасности. Я Франкенштейн нашел раковину моллюска, в которой она появилась, и нашел свою музу. Наслаждаться!

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Радио: выберите частоту, подходящую для вашего региона! — https://www.aliexpress.us/item/3256805495189423.html

Дополнительную информацию об этом читайте здесь: https://meshtastic.org/docs/overview/radio-settings#channel- Frequency-calculator.

Аккумулятор: MakerFocus 4шт 3,7В 3000мАч — https://www.amazon.com/gp/product/B08T6GT7DV/

Переключатель: uxcell 10шт SS-12F16 2 положения — https://www.amazon.com/dp/B01N235HVR

Нить: двухцветная шелковая нить ERYONE — https://www.amazon.com/dp/B0BN5T4N14.
