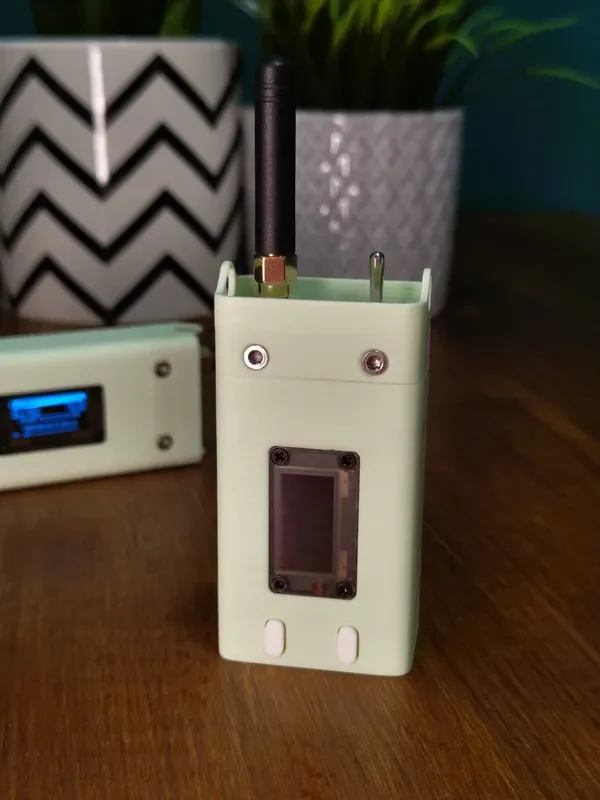

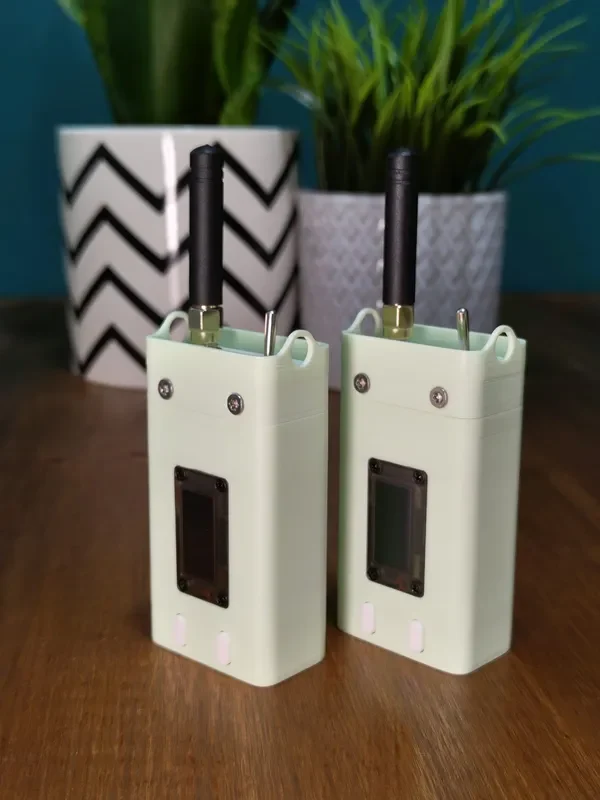

Миникорпус Heltec V4 с переключателем аккумуляторов

Это минималистичный корпус, предназначенный для 3D-печати, разработанный специально для платы Heltec V4 (WiFi LoRa 32 V4).

В дизайне основное внимание уделяется чистым линиям, компактному форм-фактору и практичности использования, при этом устройство остается легким и простым в сборке.

Требования к сборке

4 винта M3 (длина 6 мм)

4 × гайки M3

1 × винтовой переключатель M6

Корпус рассчитан на надежную фиксацию с использованием стандартного крепежа M3.

Совместимость батарей

В корпусе имеется место для внутренней батареи LiPo.
Батарея, используемая в этой сборке, имеет размеры:

10×34×50 мм

Батареи аналогичных размеров также должны подойти в зависимости от допусков и расположения проводов.

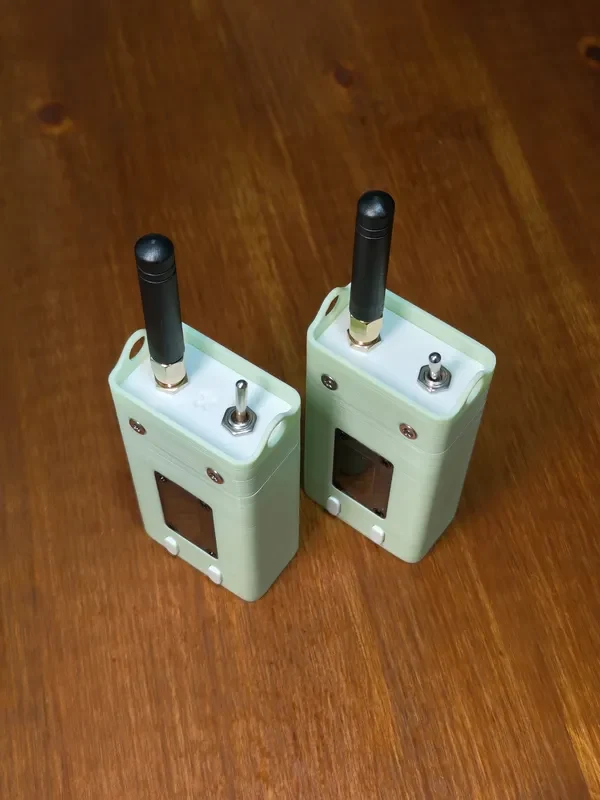

Физический переключатель батареи

Предусмотрено специальное отверстие для физического встроенного переключателя батареи, позволяющее полностью отключить питание, не отключая батарею.

Дополнительная поддержка модуля GPS

Корпус предназначен для размещения дополнительного модуля GPS, что делает его пригодным для таких проектов, как Meshtastic или других приложений LoRa, учитывающих местоположение.

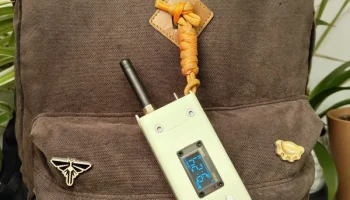

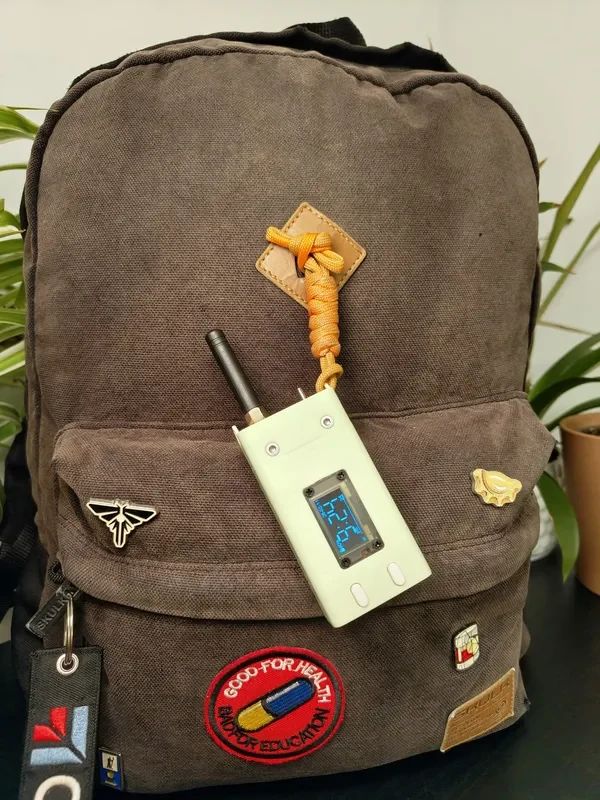

Вариант крепления/переноски

Модель имеет встроенные монтажные отверстия, позволяющие прикрепить шнур, карабин или ремень.
Это позволяет легко повесить его на рюкзак, например, во время походов или горных маршрутов.

Идеально подходит для портативных проектов LoRa, экспериментов с ячеистыми сетями, походов и сборок с поддержкой GPS.

Обновление версии — улучшения V2

Судя по отзывам, основной корпус V2 включает в себя небольшие встроенные фиксаторы, которые надежно фиксируют плату Heltec V4 внутри корпуса.

Исходная версия (V1) может недостаточно плотно удерживать доску при некоторых отпечатках. Установка может значительно варьироваться в зависимости от точности размеров вашего принтера, выбора материала и допусков настройки.

Добавленные в V2 зажимы повышают стабильность и предотвращают нежелательное движение, обеспечивая более надежную и единообразную установку на различных принтерах.

Если вы столкнулись с неплотным прилеганием к V1, конструкция V2 должна решить проблему.
