Корпус Heltec Wireless Stick Lite и OLED-дисплей 1,3 дюйма..

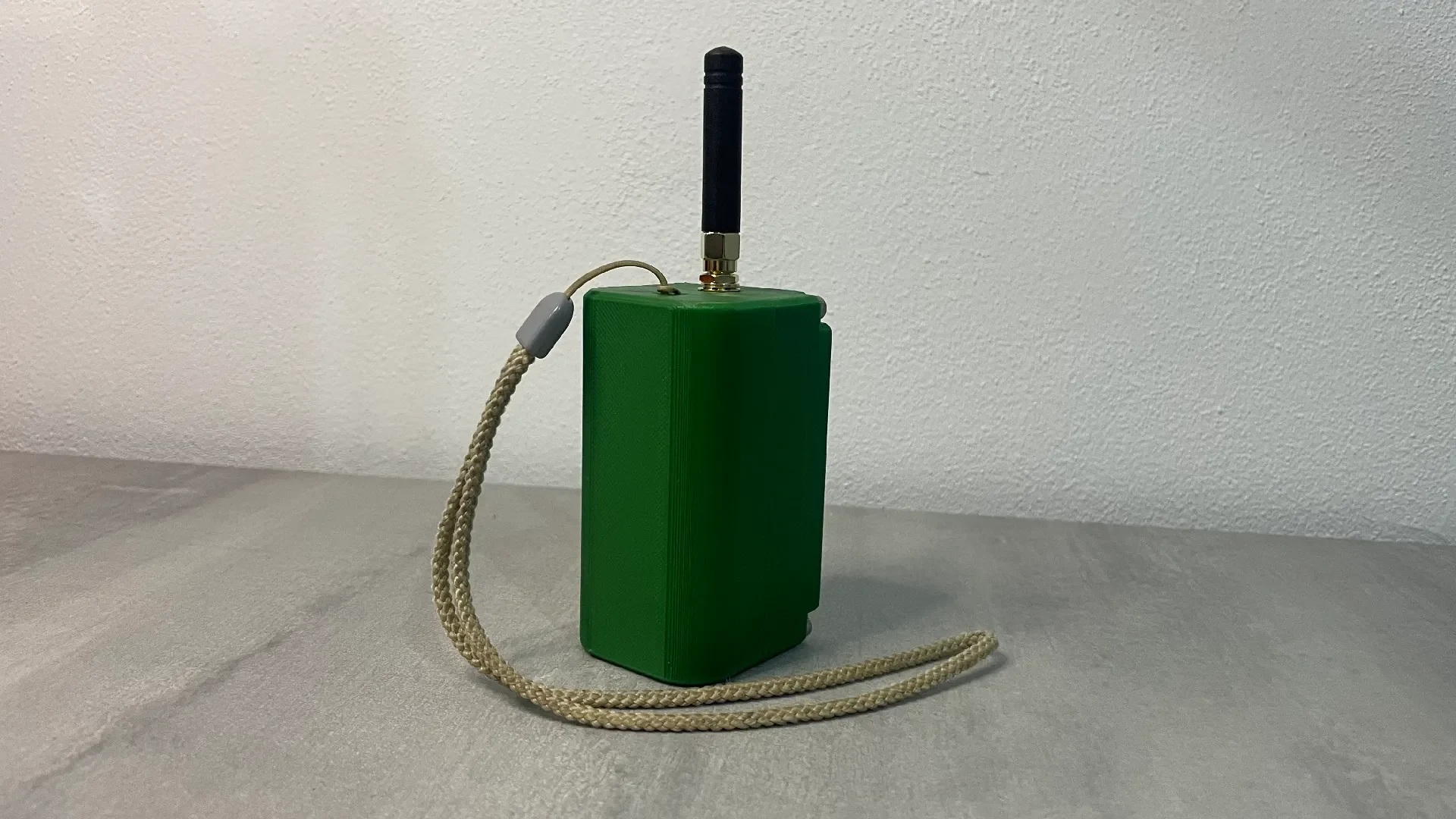

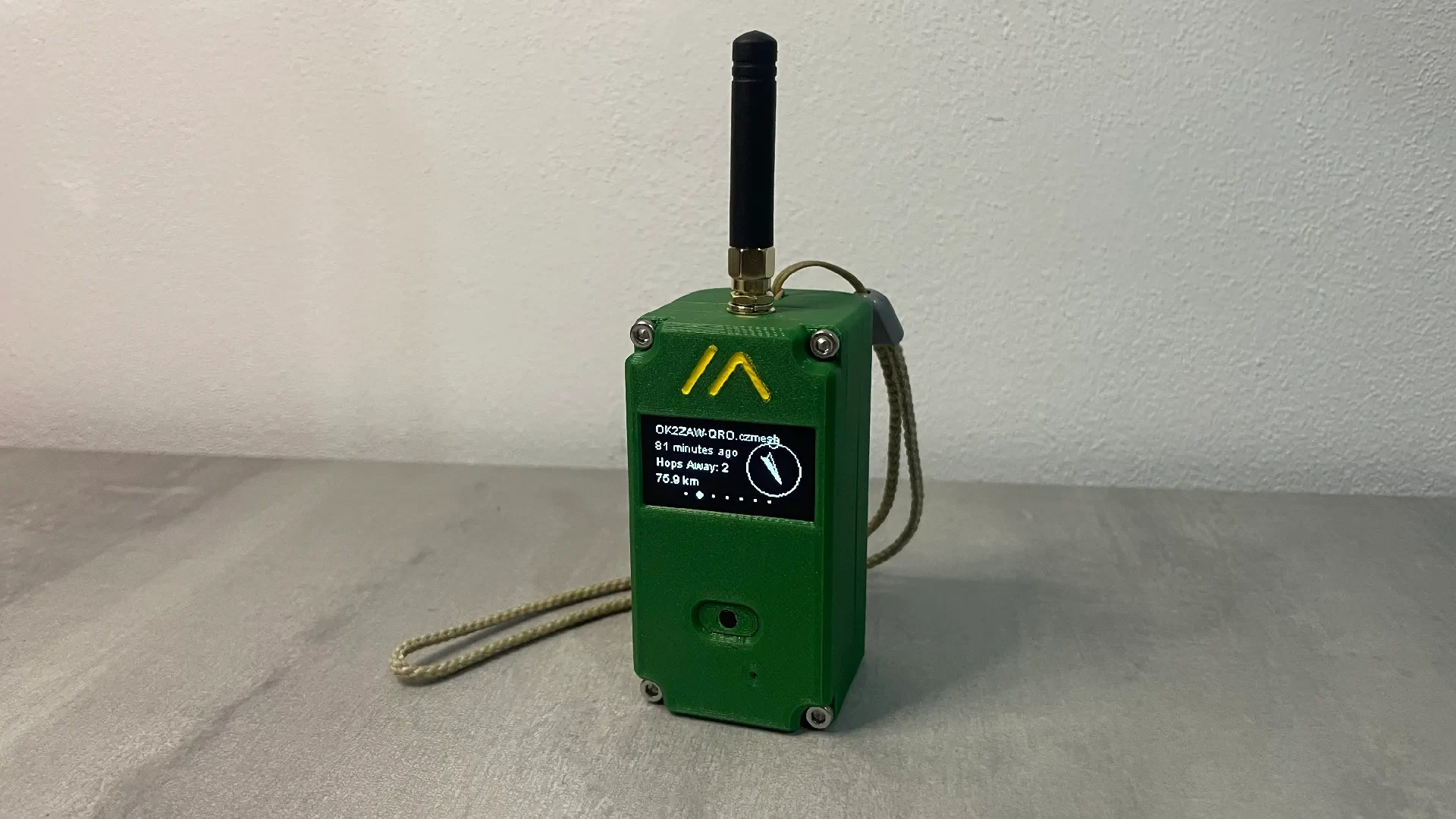

Чехол для комбинации Heltec Wireless Stick Lite v3 и 1,3-дюймового OLED-дисплея, идеально подходящий для вашего устройства Meshtastic.

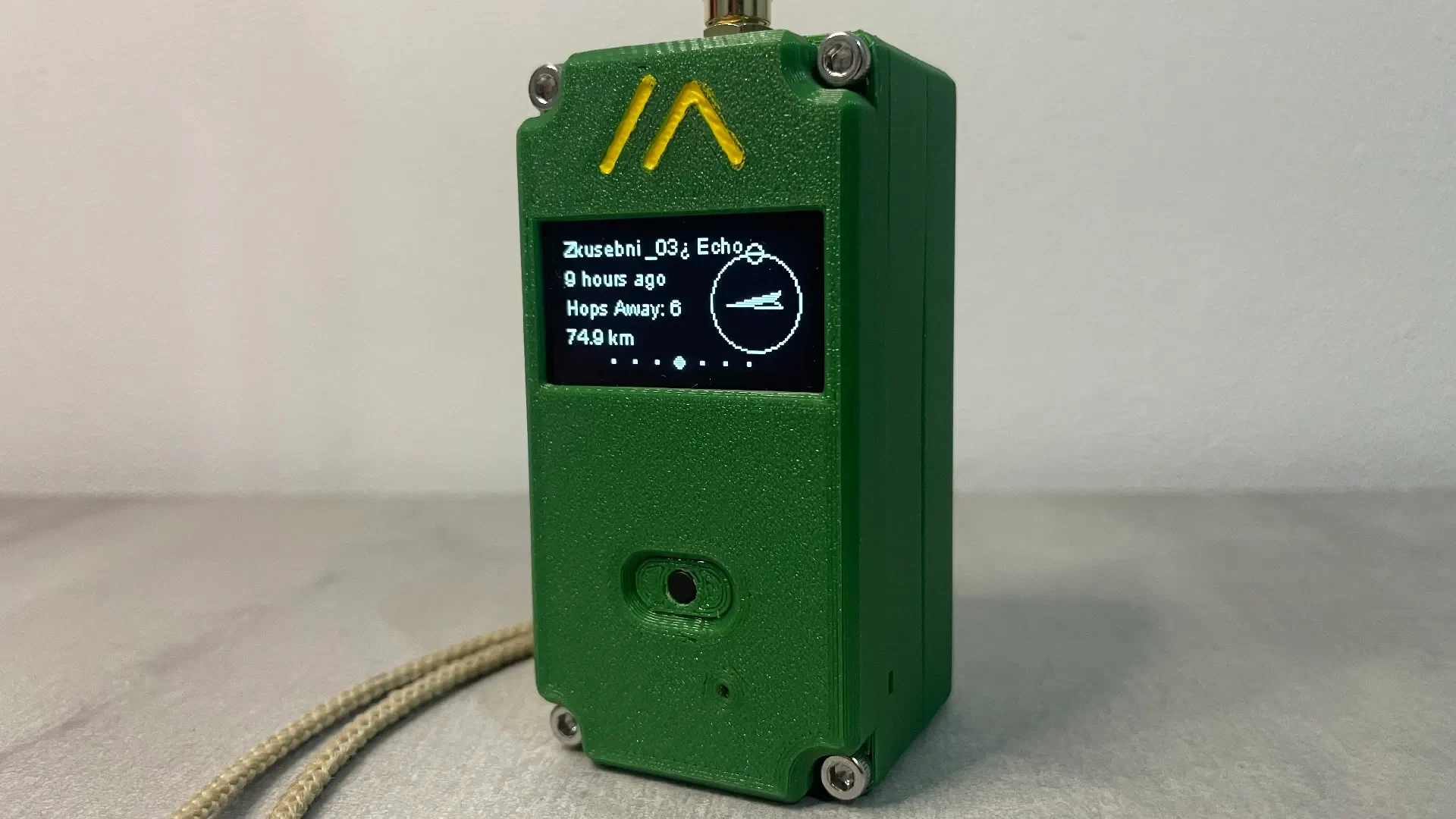

Корпус также рассчитан на две литий-ионные батареи 18650, которые будут питать ваше устройство. Для того, чтобы иметь возможность переключать страницы на дисплее, на передней части корпуса предусмотрено место для кнопки размером 6х6 мм.

Для соединения всего корпуса также понадобятся четыре винта М3х20 мм. Для крепления дисплея используются два печатных держателя OLED. Крышка кнопки должна держаться при вдавливании в отверстие, но ее еще можно закапать суперклеем.

Схема подключения: (если используется для Meshtastic)

Кнопка дисплея Heltec WSL OLED
3В3 или 5В ВКК
Земля Земля Контакт 1
GPIO41 СДА
GPIO42 СКЛ
GPIO0 Контакт 2*

*Для кнопки на контакте 2 необходимо добавить резистор 10КОм и подключить его к 3,3В.

Печать с подставками, Заполнение: 15%.
