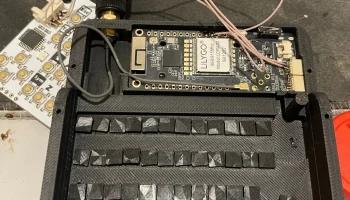

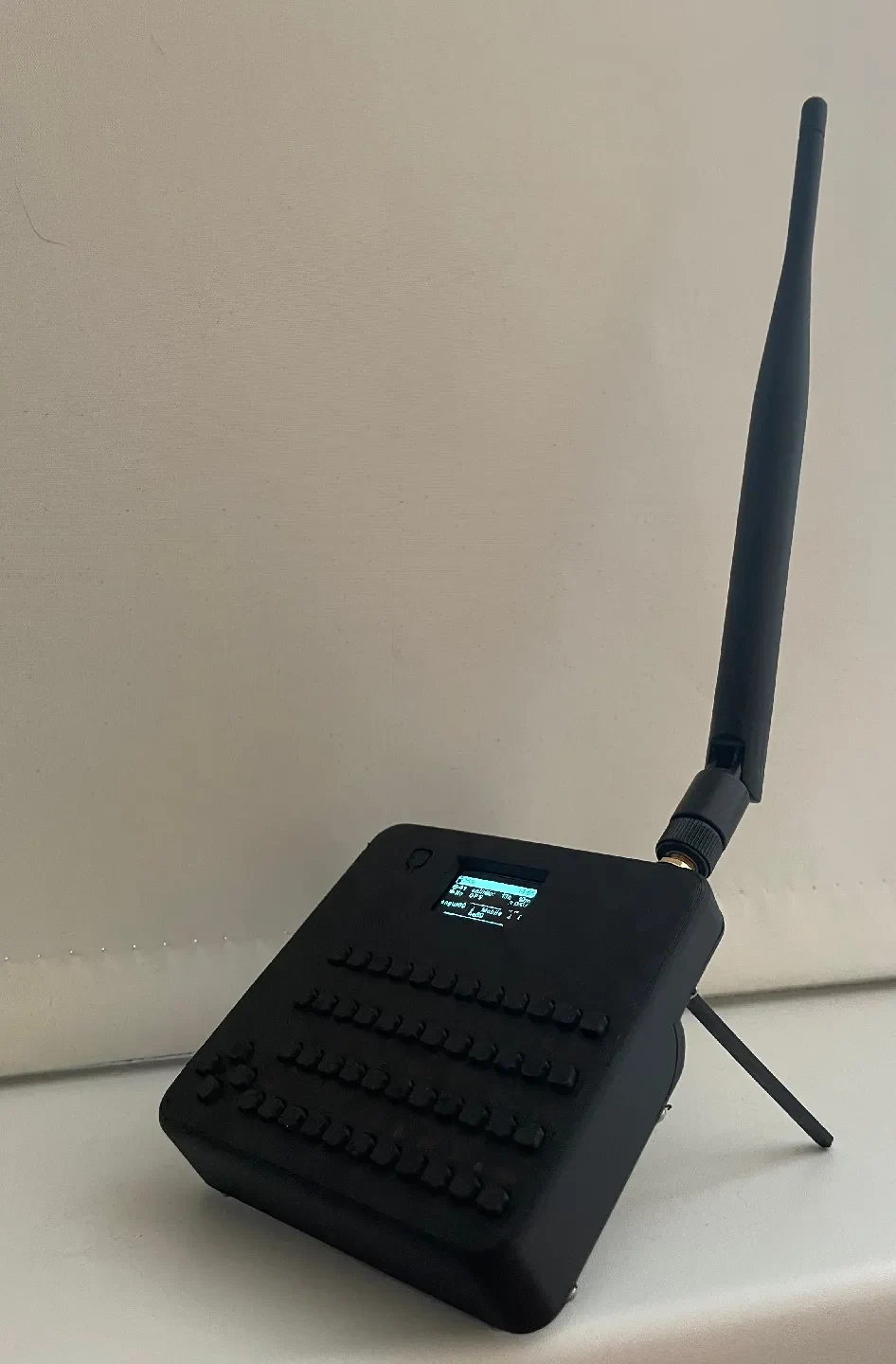

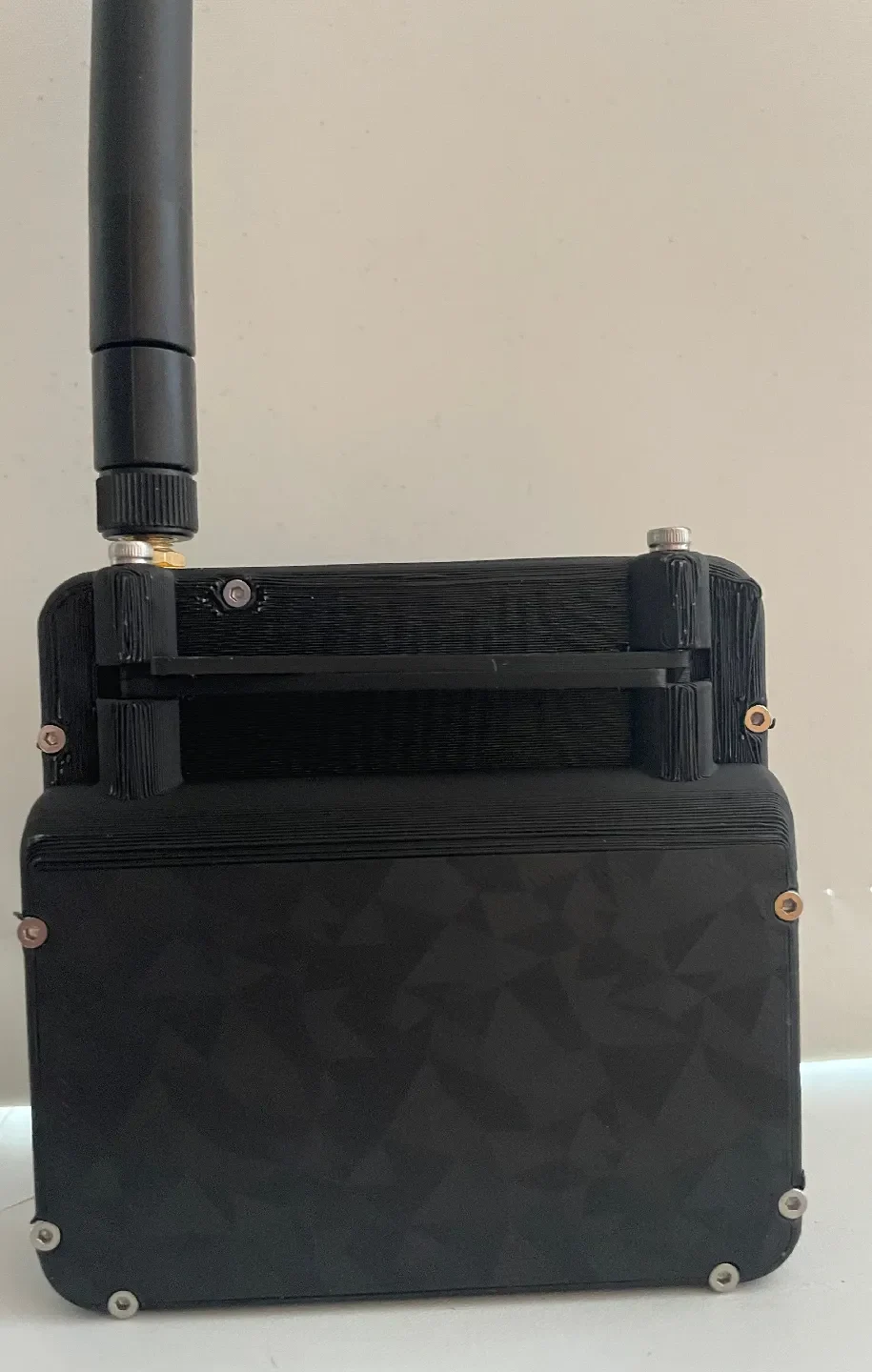

Корпус LILYGO t3s3 v1.2
Источник:
Нужно построить:

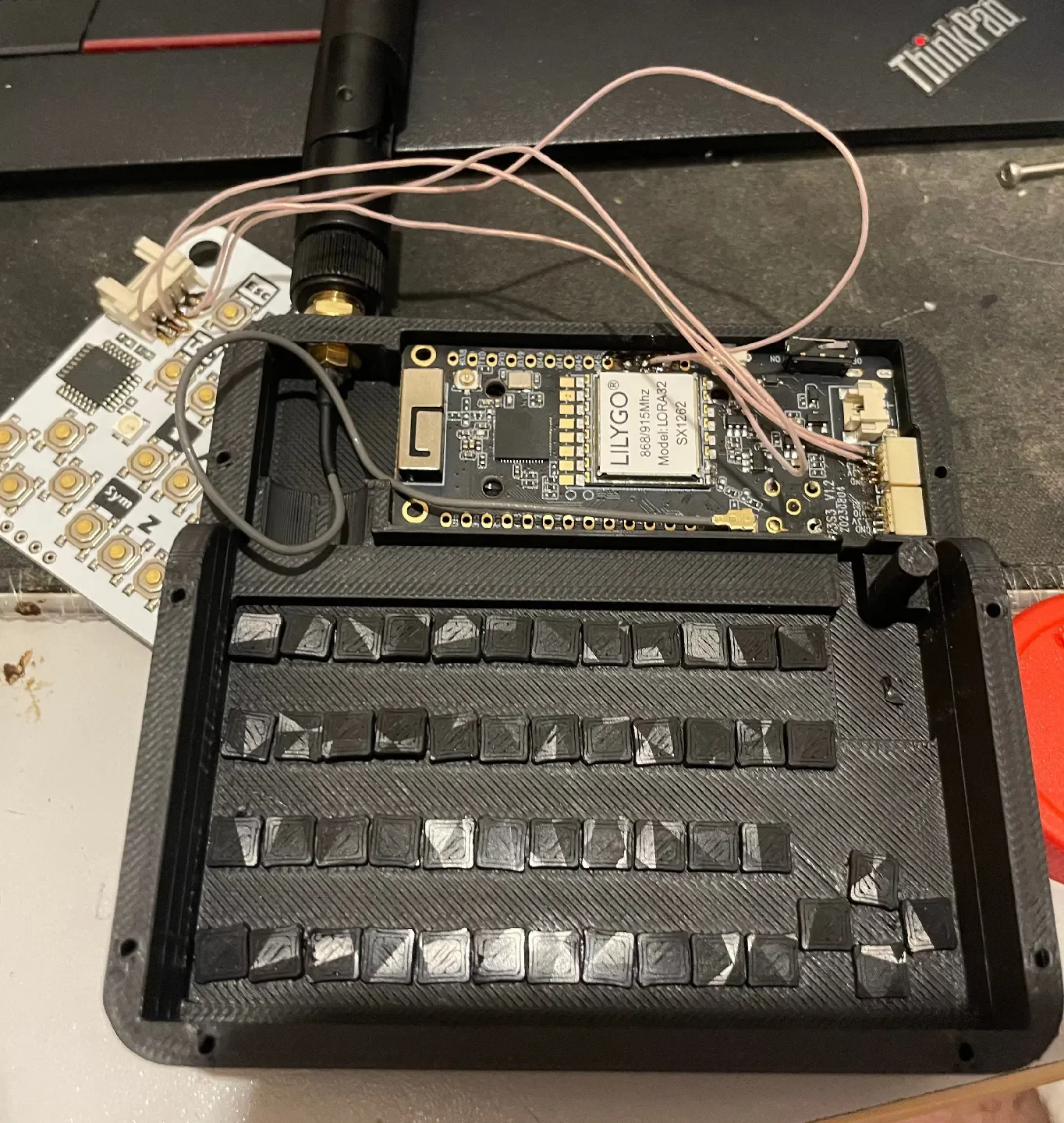

Т3С3 v1.2
Карта M5StackKB

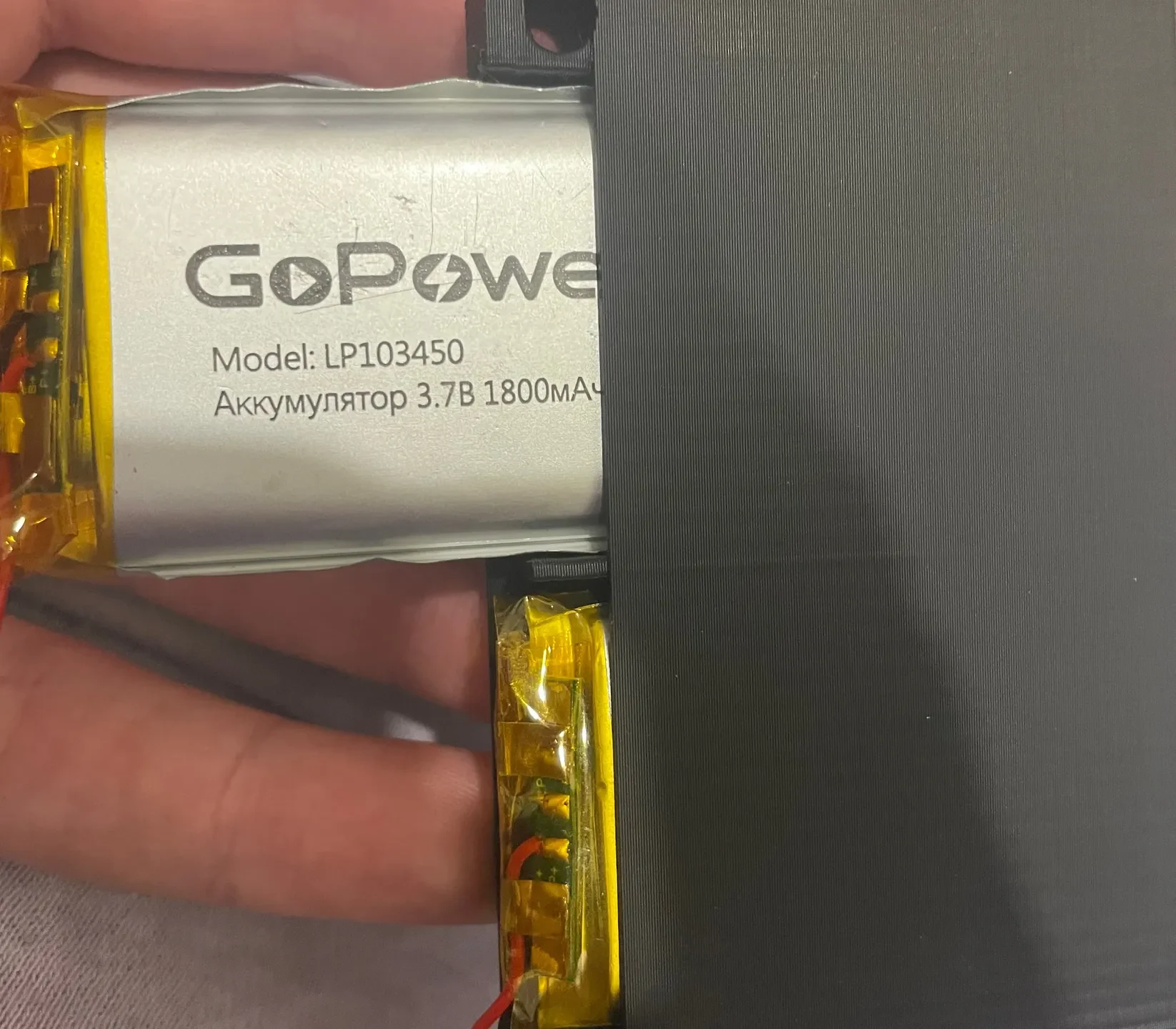

ЛиПо 103450/х2
SMA-заголовок
Винты / M2 8 мм x3 / M2 12 мм x6 / M3 12 мм x2
Провода

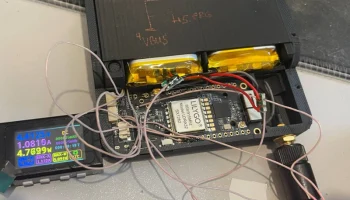

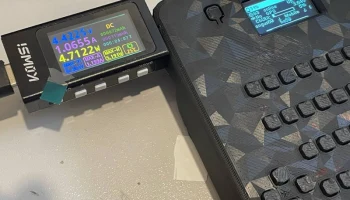

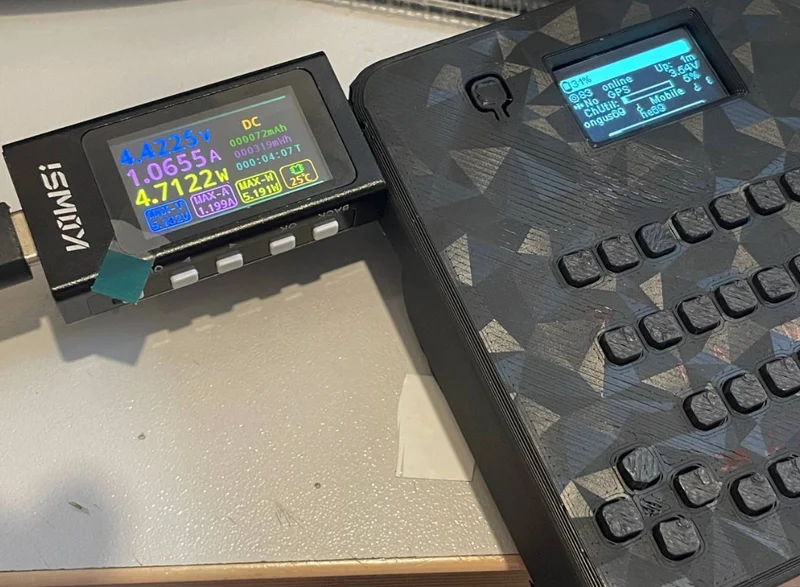

Если вам нужна быстрая зарядка:
Удалите внутренний tp4056 из платы (замена резистора prgm не дала необходимого результата)

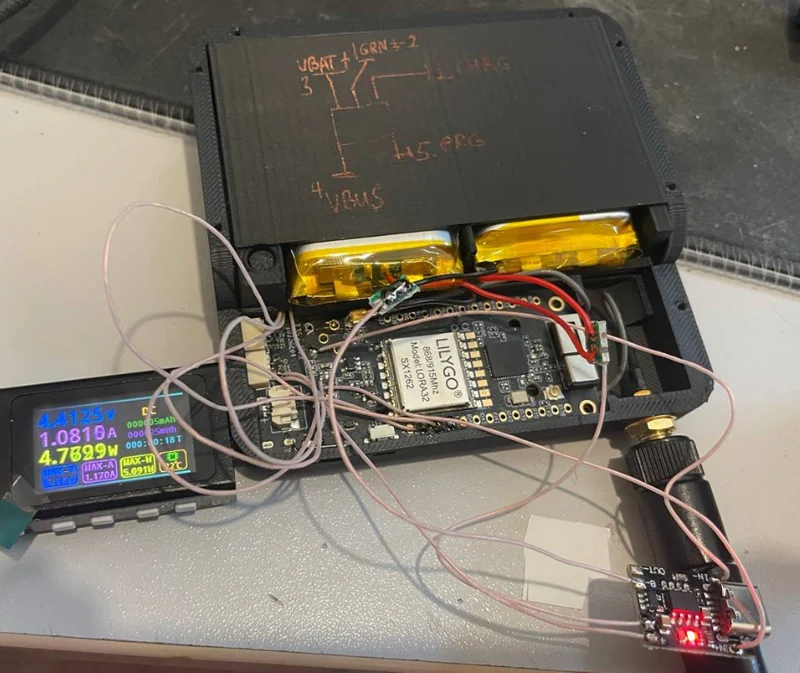

Нашёл модуль chines tp4056 небольших размеров (последнее фото)

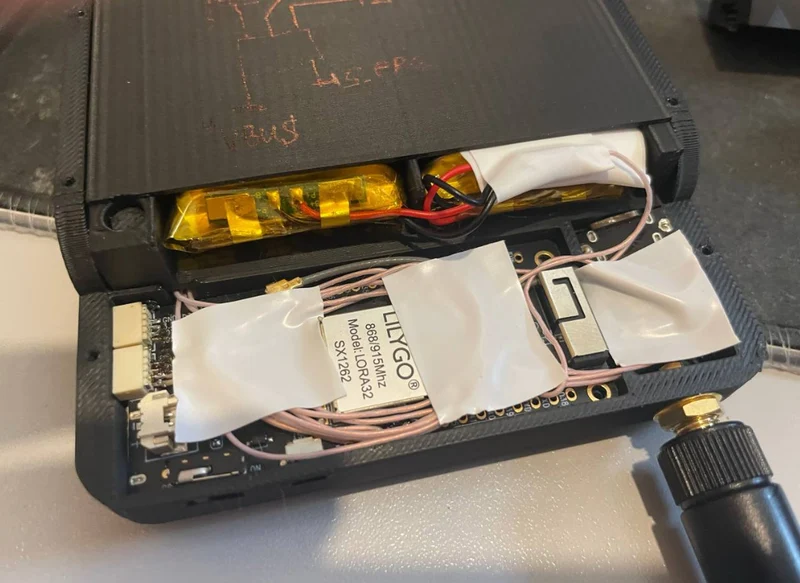

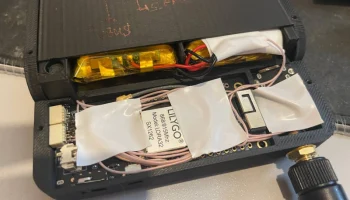

Подключите это:
Внутренний VBUS -> IN + модуль
Внутренний VBAT -> OUT+ на модуле
Внутреннее заземление -> IN — на модуле
Батарея + -> BAT+ на модуле
Батарея -> Модуль BAT-on
