Полностью параметрическая полка для специй.

Это полностью параметрическая полка для специй, но ее также можно преобразовать в базовую систему выдвижных ящиков для чего-либо еще. Основная цель заключалась в том, чтобы иметь выдвижные ящики с упором и сделать структуру достаточно простой, чтобы печать не занимала много времени, но при этом выдерживала бы вес верхнего ряда.

Первоначальная конфигурация проекта представляла собой модуль 3x2 с дополнительной колонной двойной высоты, в которой можно было разместить самые высокие специи. Моим главным ограничением был размер отпечатка, поэтому я решил разделить все на части. Лотки представляют собой единое целое, и при диагональном расположении на Prusa i3 MK3 можно установить лоток длиной 260 мм (+10 мм от ручки). Конструкция разделена на переднюю и заднюю конструкции, и они соединены приклеенными Т- или L-образными балками. Ширина составляла 47 мм, потому что я полагал, что 99% моих контейнеров для специй поместятся в нее, и она уместилась в отведенном мне для нее пространстве. Аналогично, высота 120 мм показалась хорошим компромиссом.

Я создал следующие файлы STL (все для длины 260 мм, ширины 47 мм и высоты 120 мм):

Г-образная балка
Т-образная балка

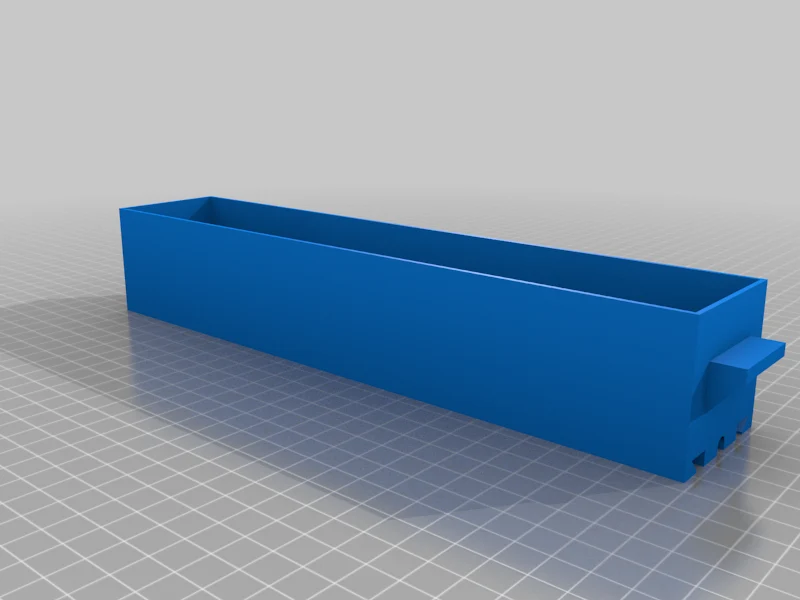

Лоток

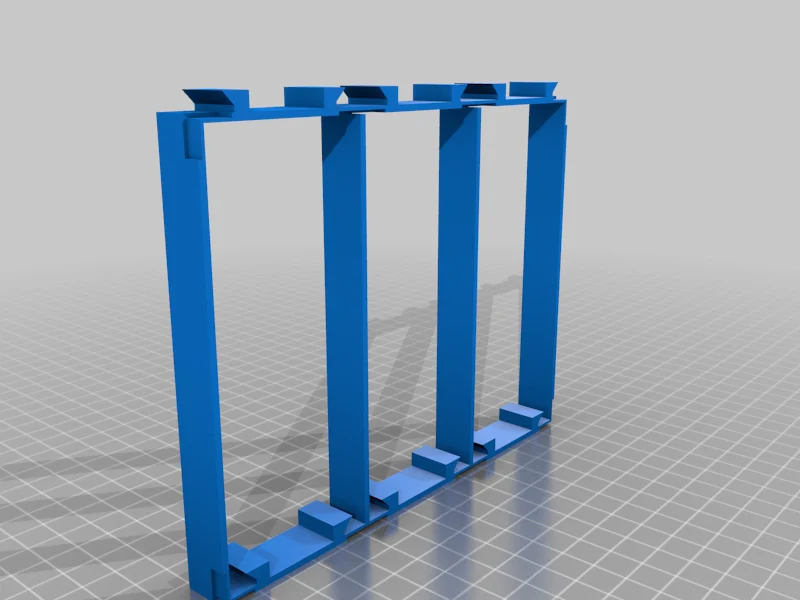

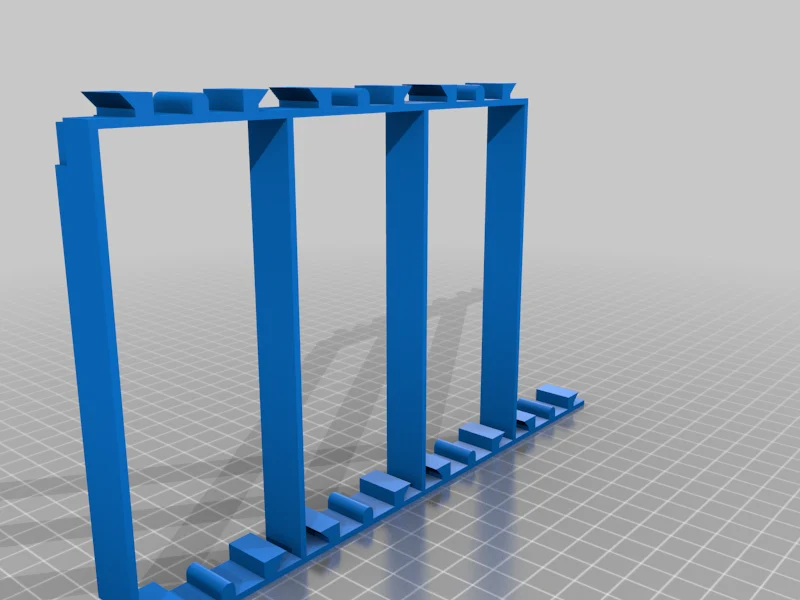

Открытая конструкция 3х2 (А)

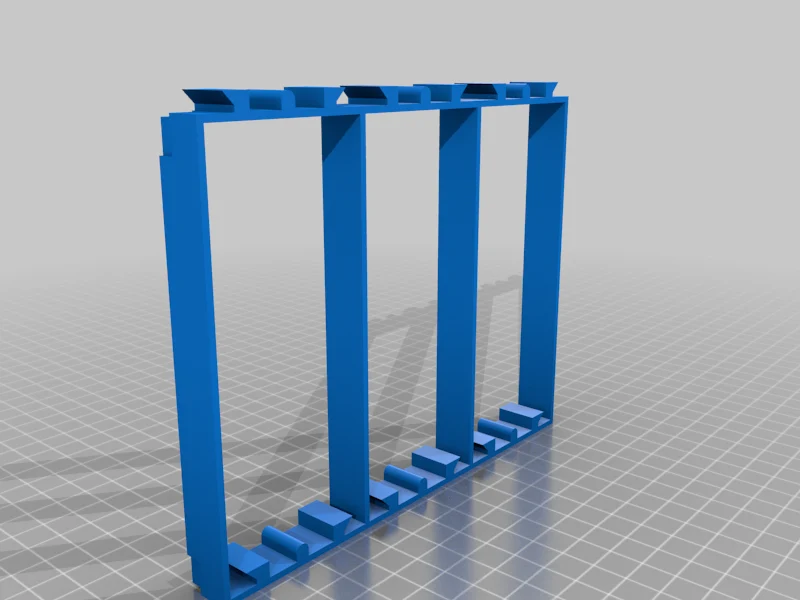

Открытая конструкция 3x2+дополнительная (B)
Закрытая конструкция 3х2 ©

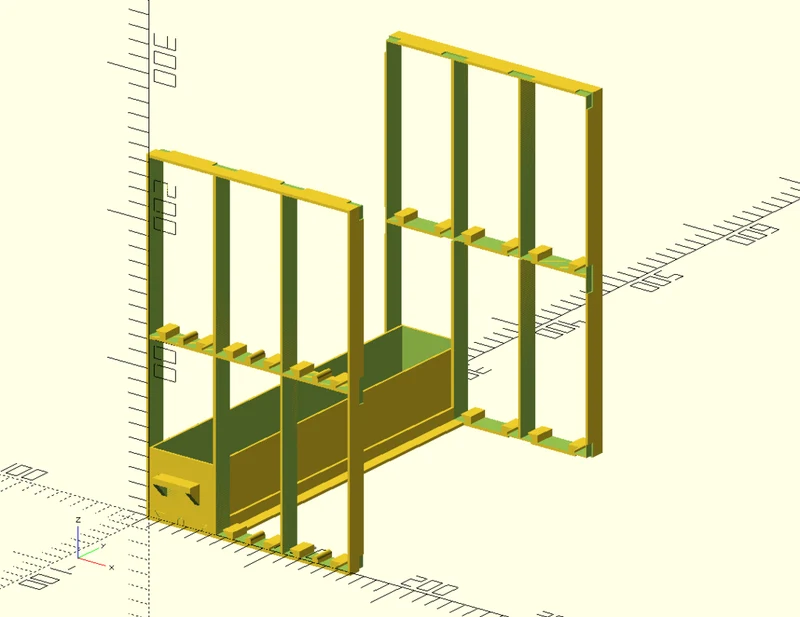

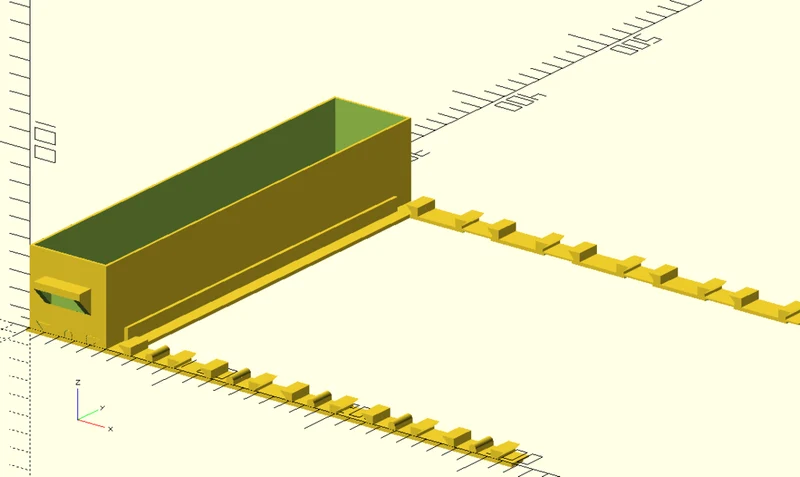

Этого может быть достаточно для ваших нужд, но вы можете использовать прилагаемый файл OpenSCAD, чтобы создать свой собственный по вашим размерам.

Параметры:
Кому: Минимальный зазор печати, в основном используется для рельса.
Ts: Зазор печати для плавного перемещения (лоток и конструкция)
Tg: Зазор печати для двух деталей, которые нужно склеить.
Tw: ширина лотка
Tl: длина лотка
Th: высота лотка
Wt: толщина стенки, добавляется к размерам предыдущего лотка.
Hw: ширина ручки
Hh: высота ручки
Hd: глубина ручки
Ht: обрабатывать расстояние до вершины
Hx: толщина ручки
Sx: количество структурных единиц в x
Sy: количество структурных единиц в y (технически в z, но они печатаются горизонтально)
Итак: открытый (1) или закрытый (0) самый верхний уровень.
Sb: количество открытых (без верха) структур в дополнение к Sx x Sy, добавленное справа.
St: Толщина конструкции (рекомендуется минимум 2 мм)
Sd: глубина структуры
Ss: глубина паза, минимум должна составлять 2 мм; Отрегулируйте соответствующим образом.
Sh: Высота конструкции

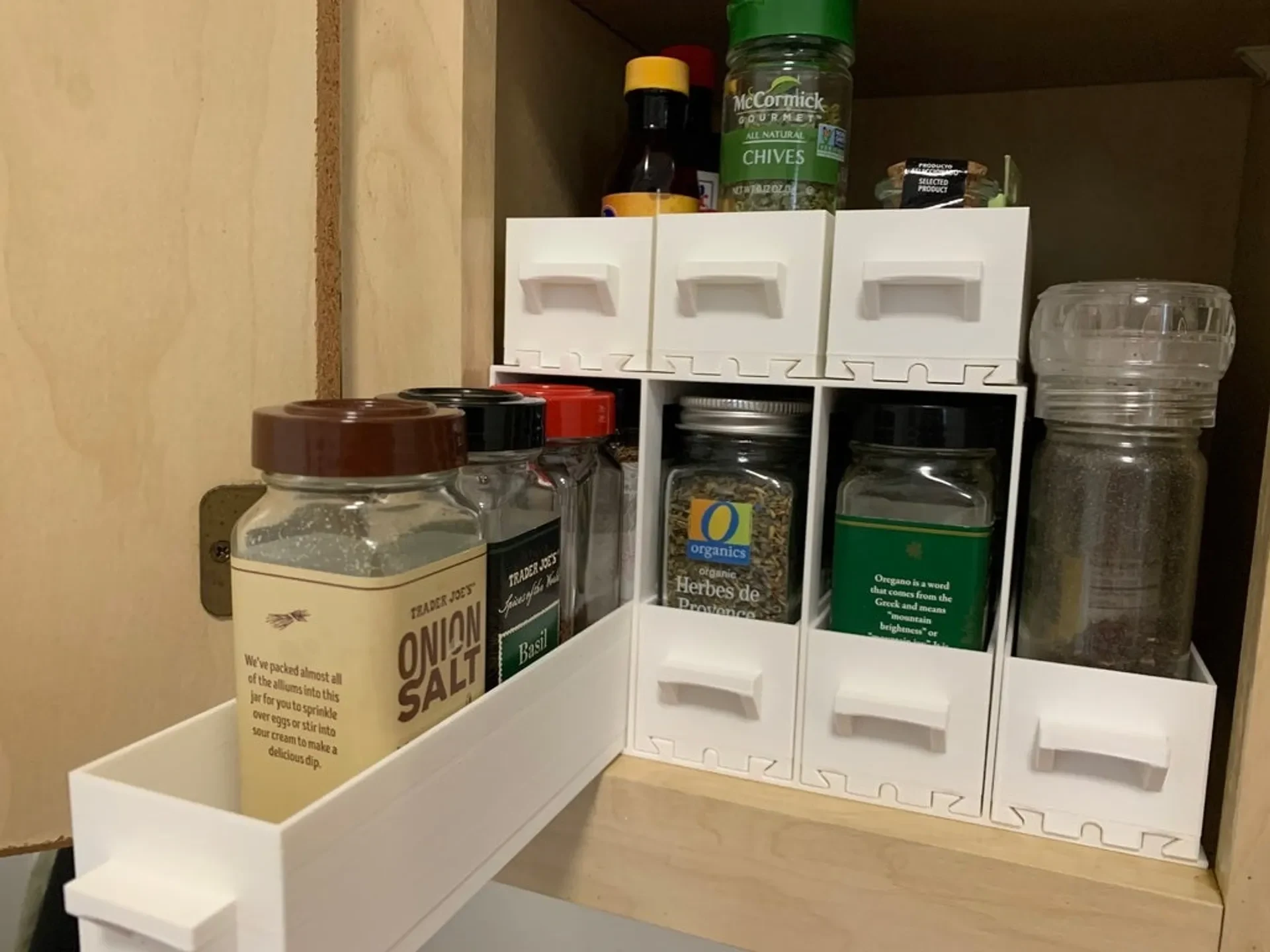

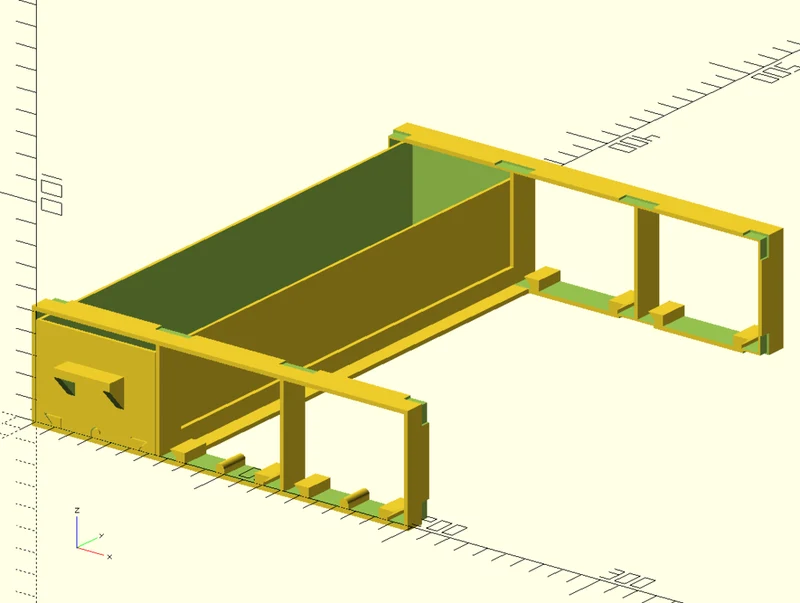

Есть несколько изображений в качестве примеров того, чего можно добиться, изменив параметры.

Распечатать инструкции

Плоты: Нет
Поддерживае��: Нет
Разрешение: 0,2 мм*
Заполнение: 15%

Примечания:

Если у вас более широкое сопло, я бы порекомендовал печатать на лотках с большей высотой слоя, потому что на этот кусок уходит больше всего времени.

Разместите детали конструкции горизонтально, прорезями для балок вверх.

Пост-печать

После того, как все нужные детали будут напечатаны, склейте все детали конструкции, а затем вставьте лотки сзади. Мне помог суперклей, но можно добиться лучших результатов, используя эпоксидную смолу или другой специальный клей.
