Параметрическое настольное крепление - удлинитель

Параметрическое настольное крепление

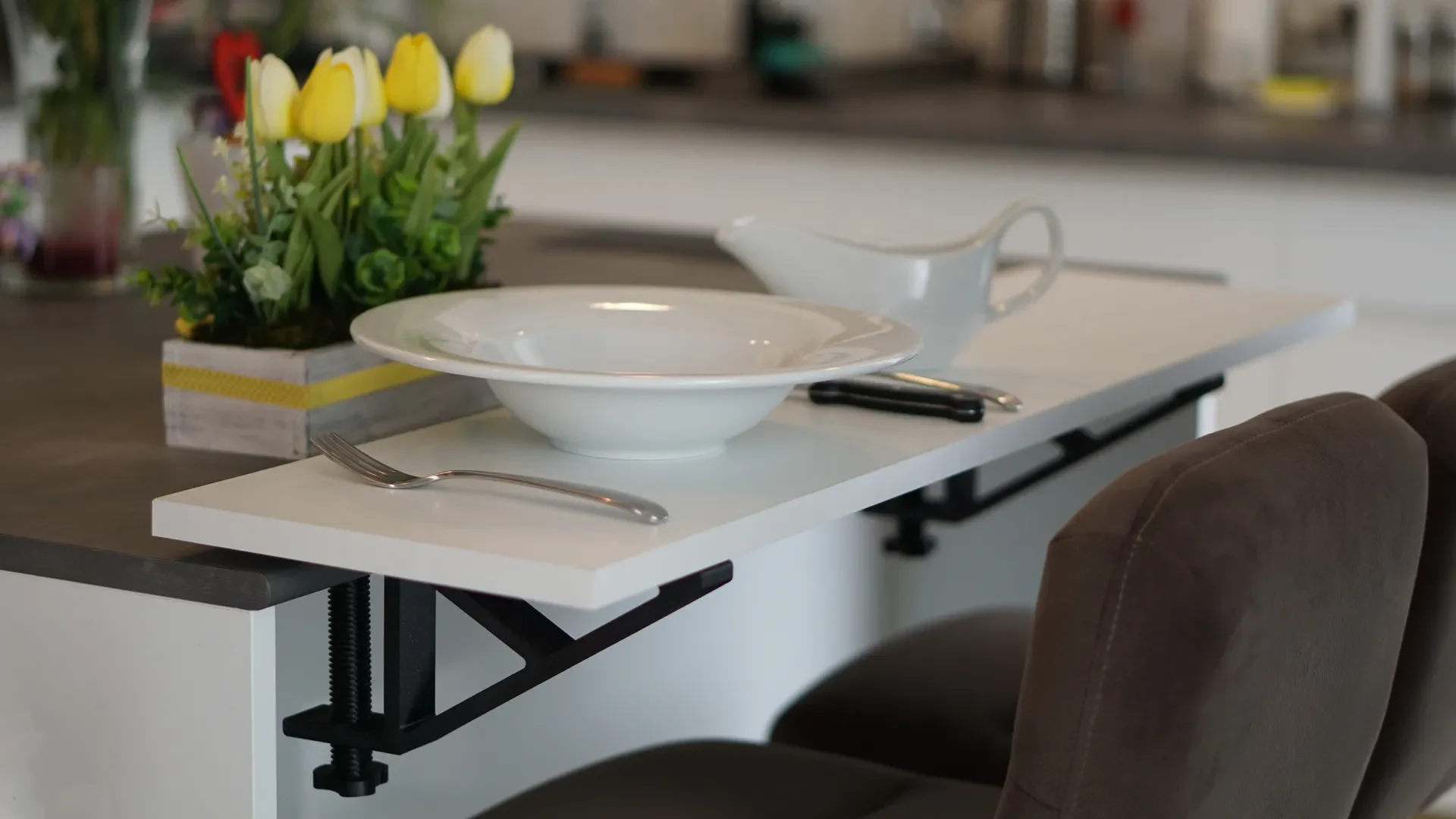

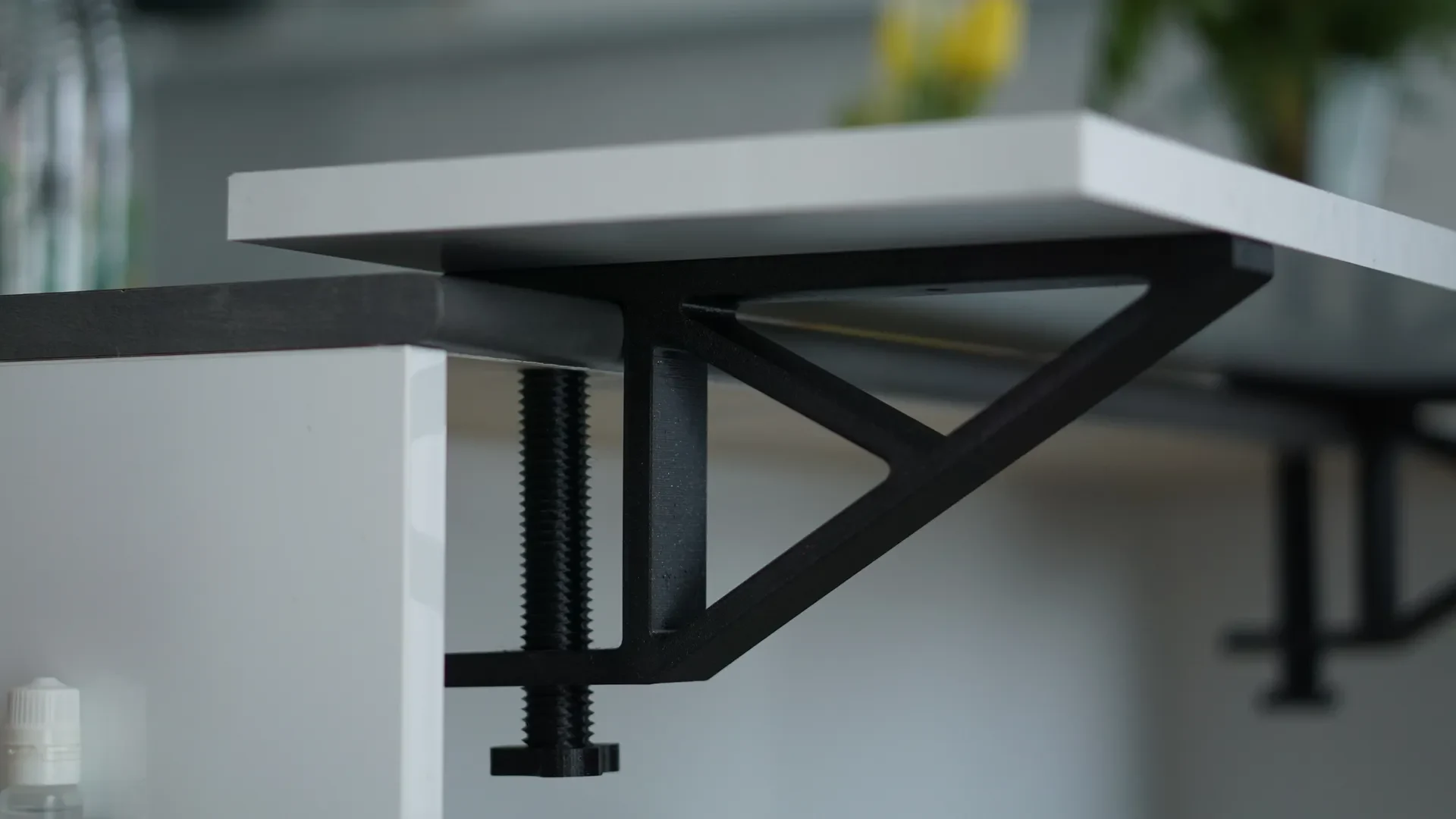

Это ремикс великолепной модели удлинителя для настольного крепления от 1llia. Оригинальная модель — действительно отличная идея, но, к сожалению, она не совсем соответствовала моим потребностям, поэтому я перепроектировал ее с нуля.

Вы можете скачать и распечатать оригинальную модель здесь: https://www.printables.com/model/824233-table-mount-extender-clamp.

Часть удлинителя теперь параметрическая, были внесены небольшие изменения в винт и добавлена новая деталь (крепление удлинителя).

Вы можете скачать параметрический файл Fusion 360 и 3 различные версии для печати:

150 мм с винтом
200 мм с винтом
250 мм с винтом

Обратите внимание, что разные версии могут иметь разную прочность и вес, поэтому будьте осторожны и проверьте их перед первым использованием.

Обновление (2024.04.16)

Я повторно загрузил все файлы модели из-за следующих изменений:

Радиус скругления внутри рамы был изменен до 5 мм для увеличения прочности модели.
Внешний радиус скругления был уменьшен до 1 мм, чтобы обеспечить более плавное прилегание к столу.
Вставка крепления удлинителя была затянута
Отличия от оригинальной модели:
расширитель можно свободно модифицировать в Fusion 360 в соответствии с вашими потребностями.

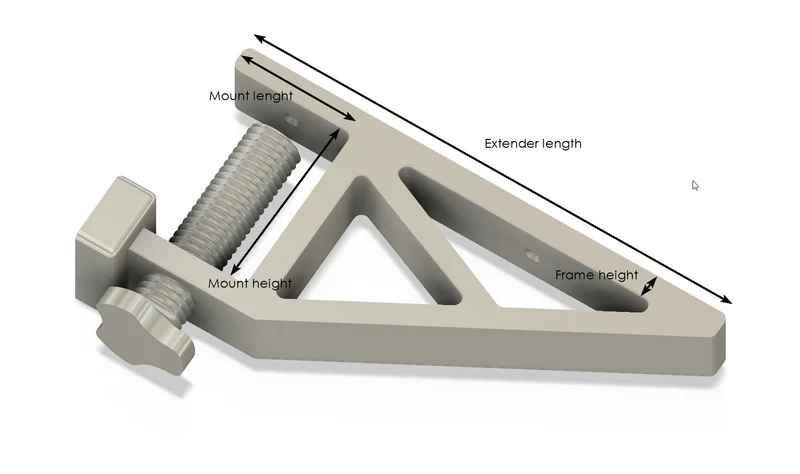

Вы можете настроить (подробнее см. прикреплённую картинку):
длина удлинителя (общая длина)
длина крепления
высота крепления
высота рамы
диаметр винта (в��нты для крепления платы)
диаметр зенковки винта (винты для крепления платы)
добавлены два отверстия для удобного крепления платы к модели
винт был немного модифицирован
другой дизайн

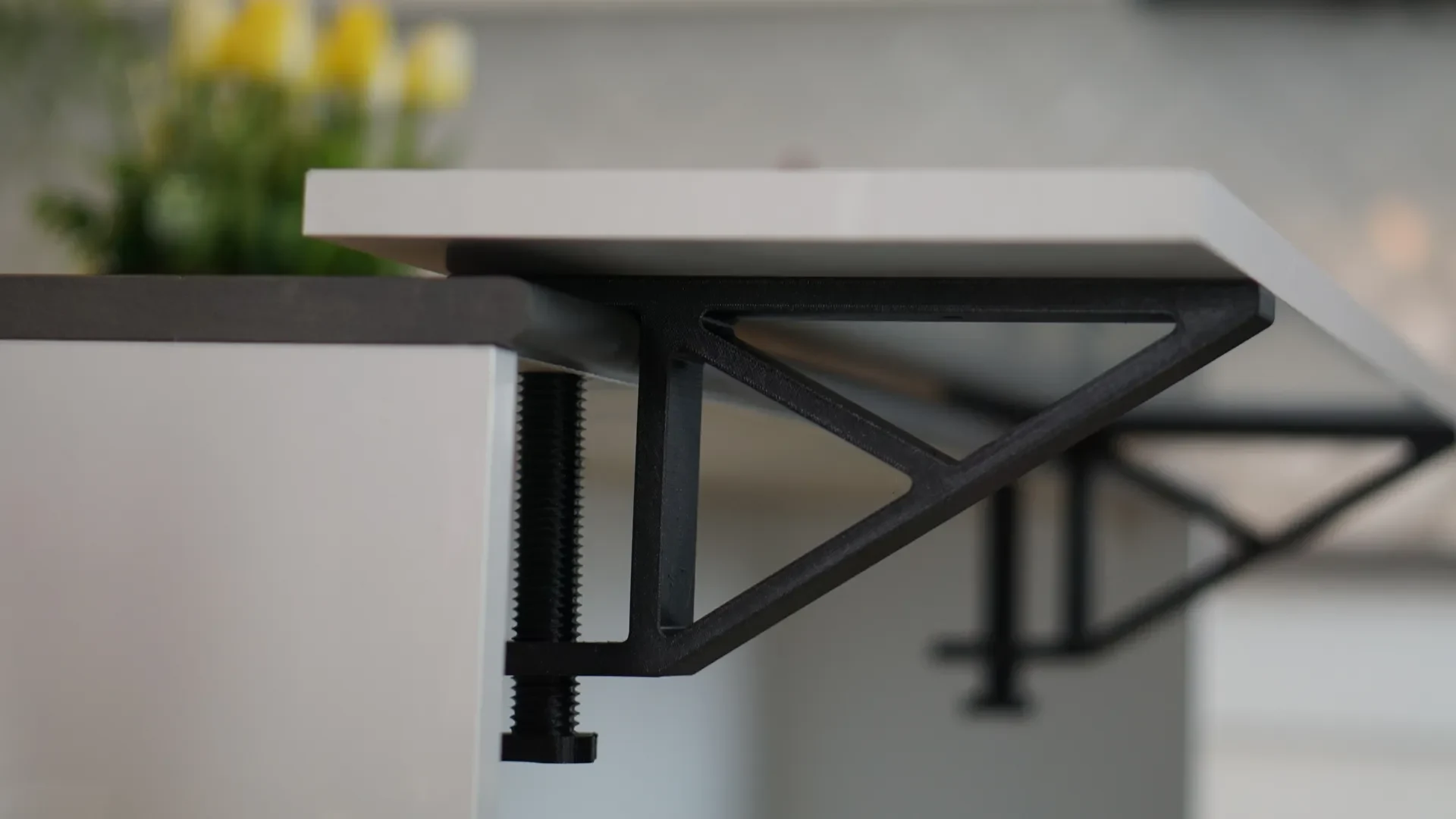

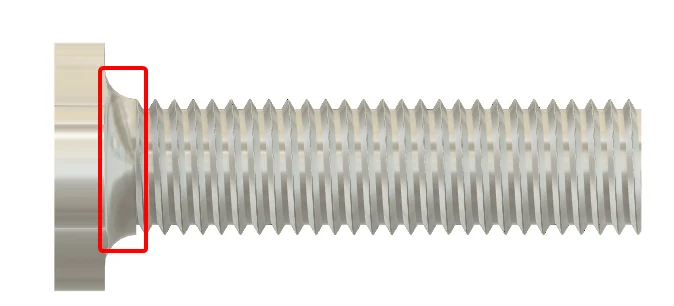

К шейке винта добавлен галтель толщиной 5 мм, чтобы сделать его более прочным.
в модель добавлено крепление-удлинитель для особых целей, когда нужна дополнительная поддержка (как в моем случае)
Настройте параметры:

Импортируйте файл f3d в Fusion 360. Нажмите меню «Изменить» и выберите «Изменить параметры».

Во всплывающем окне вы можете внести необходимые изменения.

Распечатать инструкции:

То же, что и оригинальная модель.

Материал: ПЭТГ/АБС/АСА
Высота слоя: 0,2-0,28 мм для основного корпуса и 0,2 мм для винта.
Заполнение: не менее 15%, сотовый тип (гироид тоже работает, проверено)
Стены: минимум 3
Верх/Низ: также минимум 3 слоя
