Фруктовый крючок Snappy

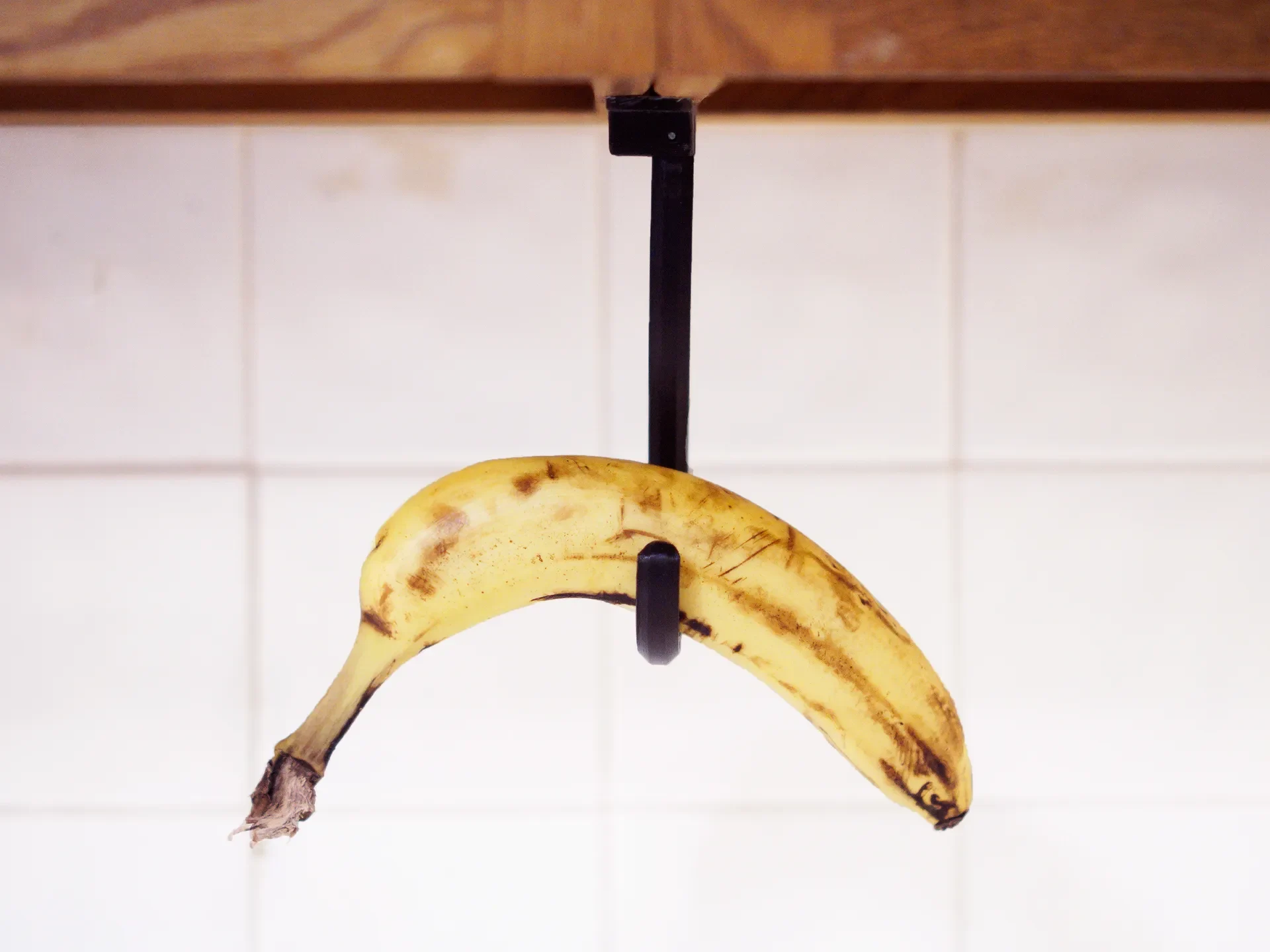

Мне понравился дизайн складного крючка для фруктов под кухонным шкафом (например, бананов) от dmacnulty, но у меня не было никаких крепежных деталей: болта М3 или гайки М3. Так что, конечно, лучший вариант — потратить часы на ремикс, а не просто покупать оборудование, лол.

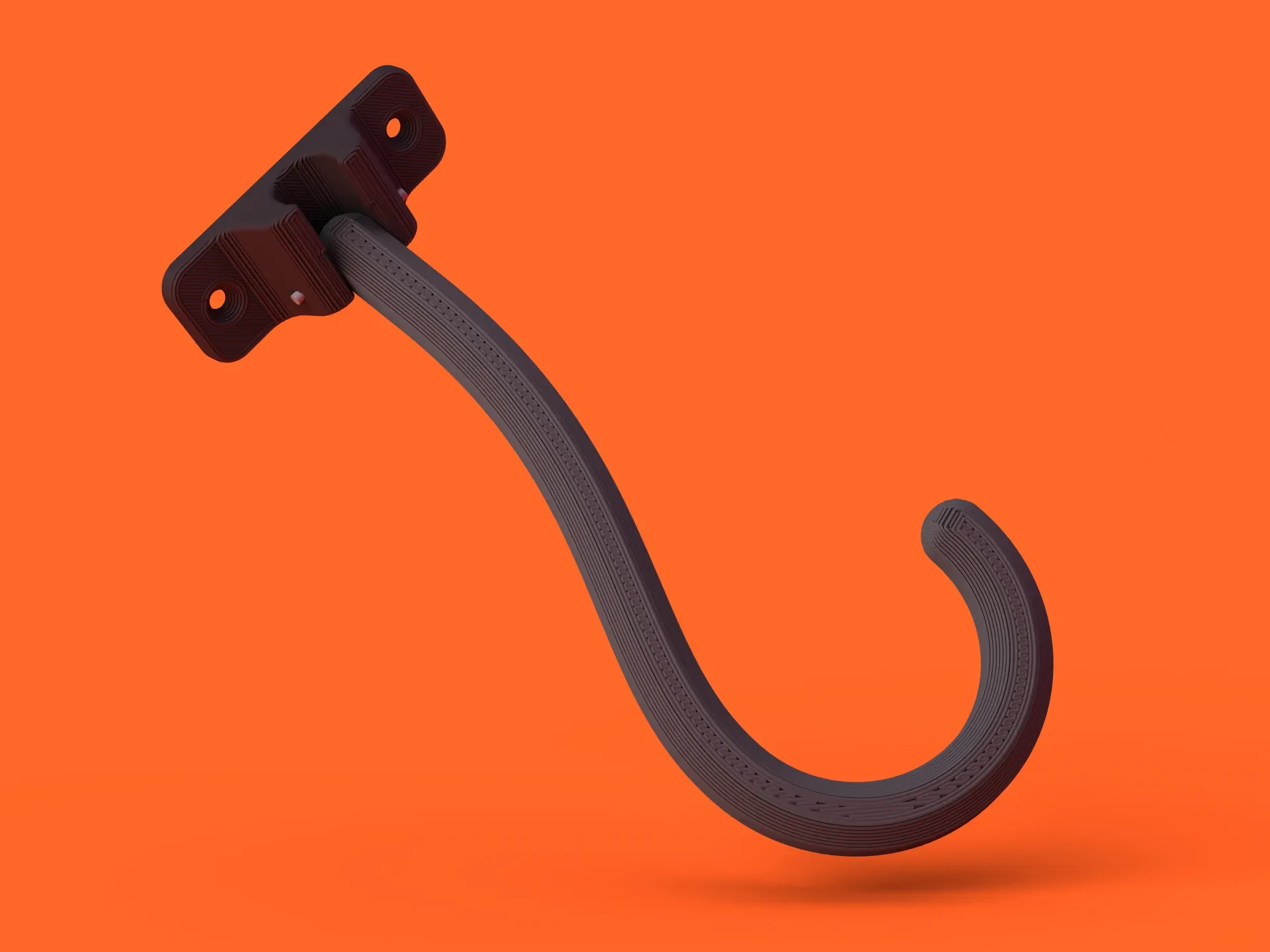

Я разработал параметрическую версию в OnShape, которая, по моему мнению, улучшает ее по нескольким направлениям:

1. Бесплатная сборка без аппаратного обеспечения

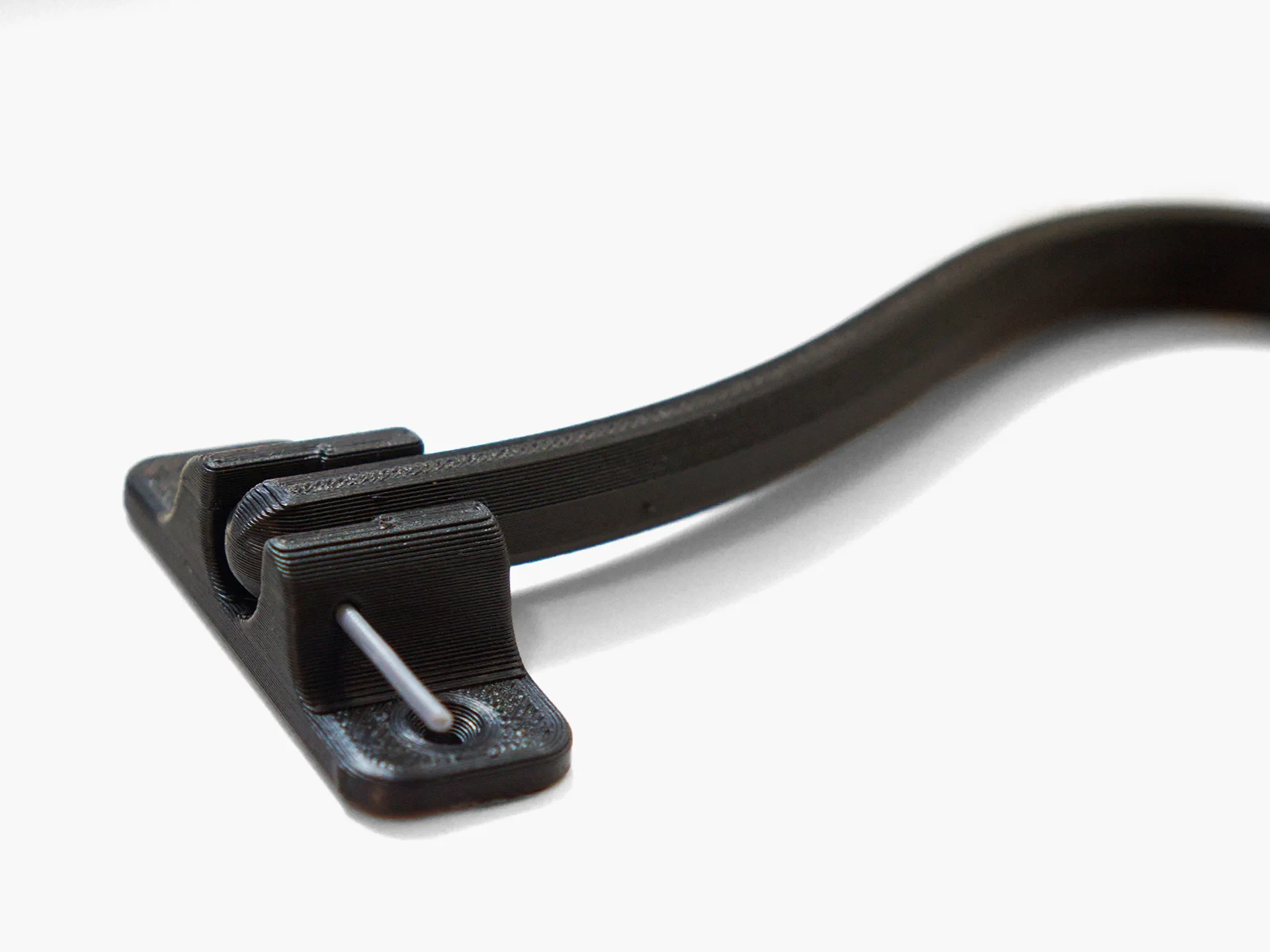

Штифт представляет собой всего лишь отрезок нити диаметром 20 мм из нити диаметром 1,75 мм (вместо болта М3 и гайки 3М).
Можно также использовать деревянную круглую зубочистку.

2. Функция защелки, которую можно скрыть.

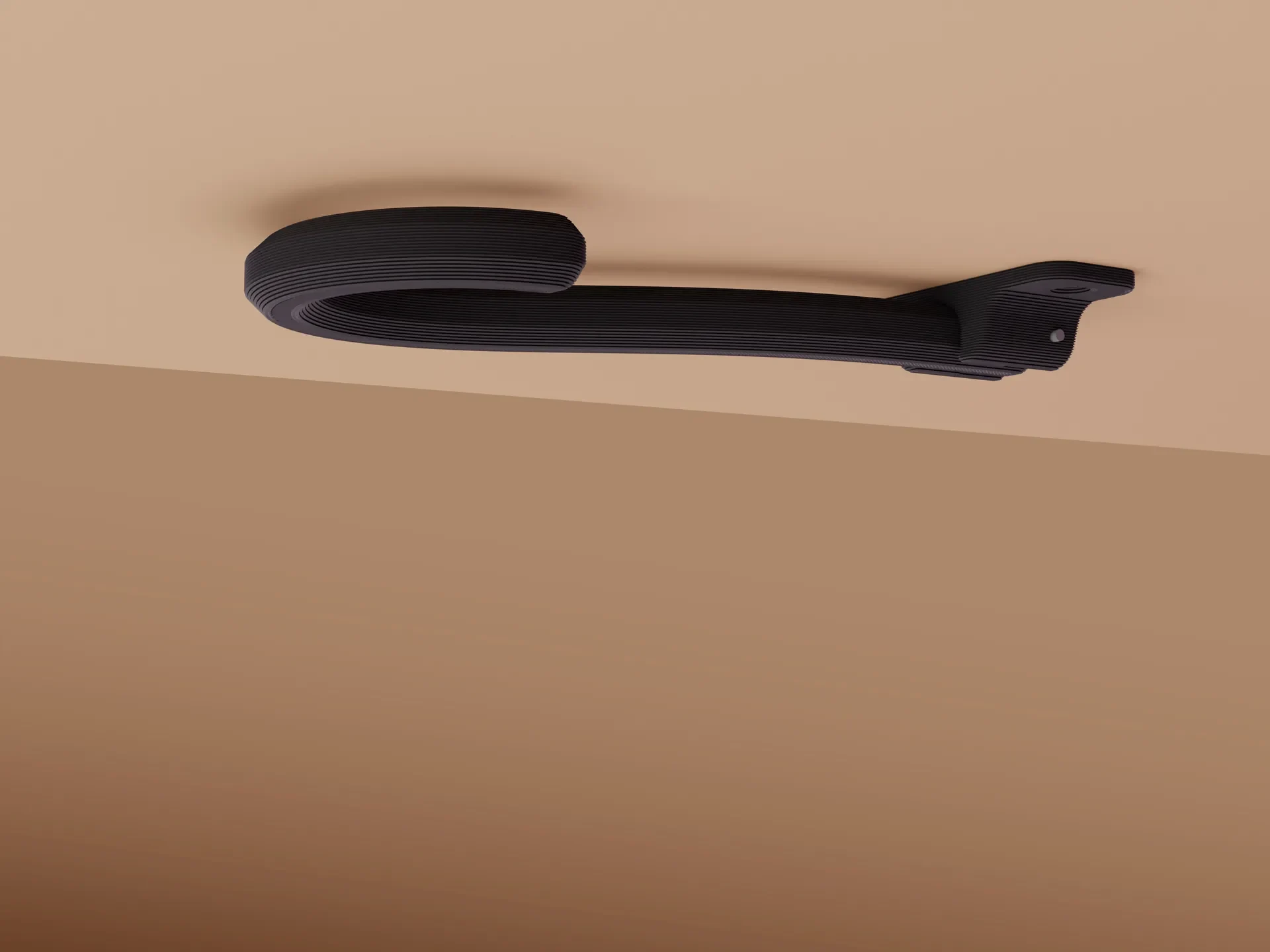

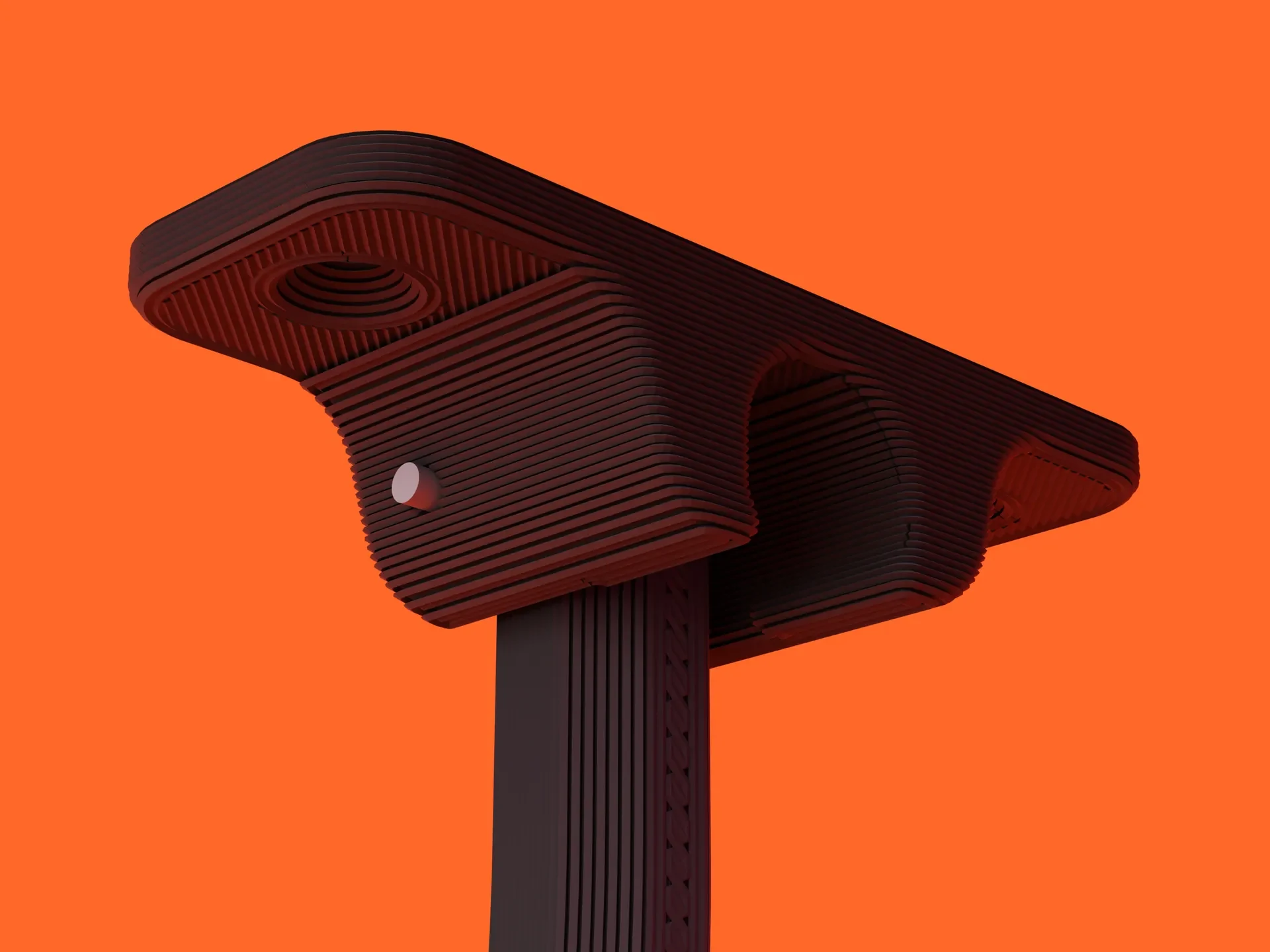

Основание оснащено фрикционной защелкой, позволяющей спрятать крючок, когда он не используется.
Удовлетворительный звук ку-тонк.

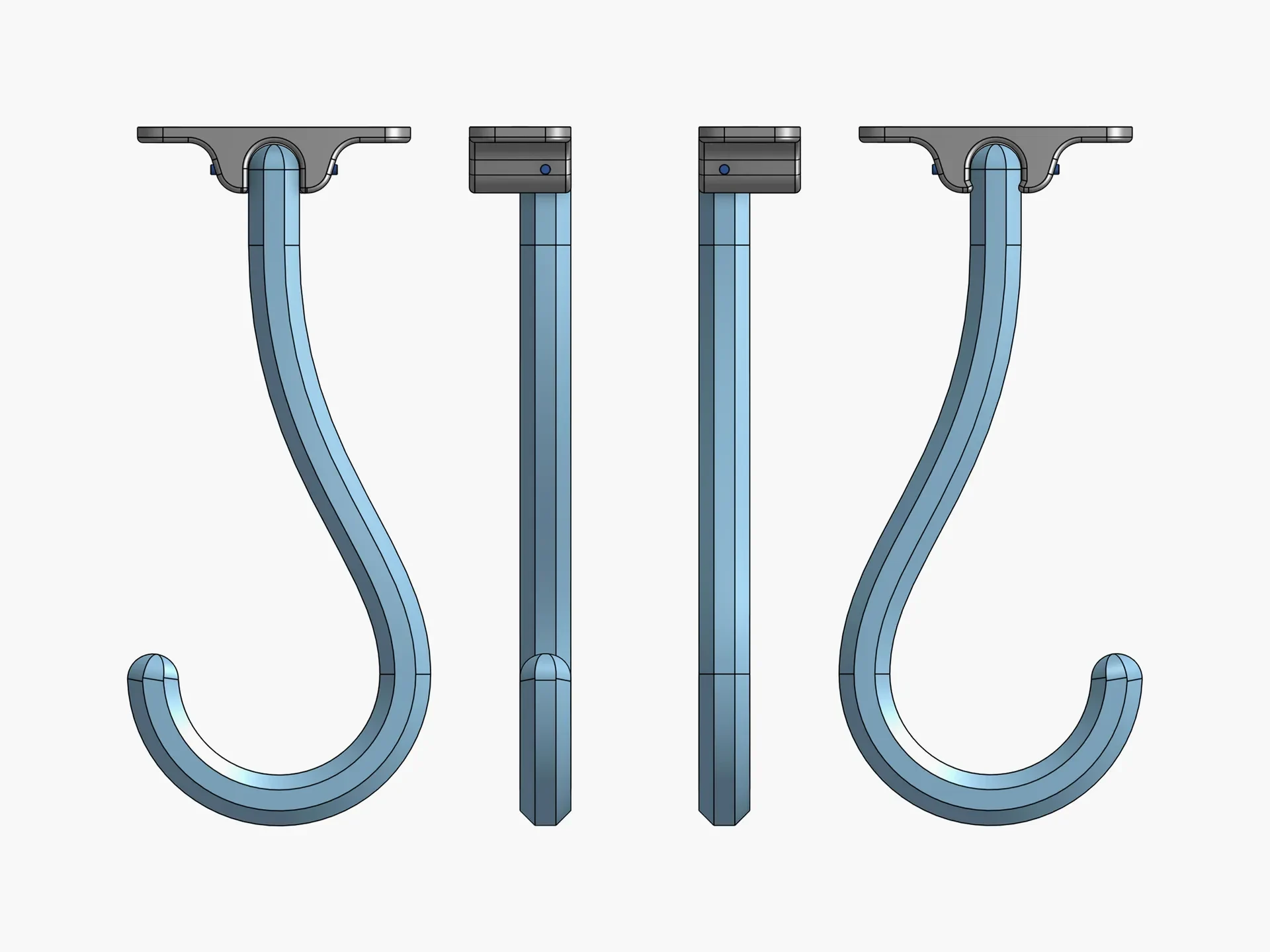

3. Оптимизация формы крючка
Распределение веса расположено непосредственно под шарниром, чтобы уменьшить нагрузку.
Восьмиугольное поперечное сечение (вместо круглого) для улучшения качества печати.

Настройки печати
Принтер Пруса Мини+
Размер сопла 0,4 мм
Поддерживает нет
Разрешение 0,25 мм (черновик)
Периметр 4
Тарелка текстурированная
Нить черного цвета ABS

Сборка

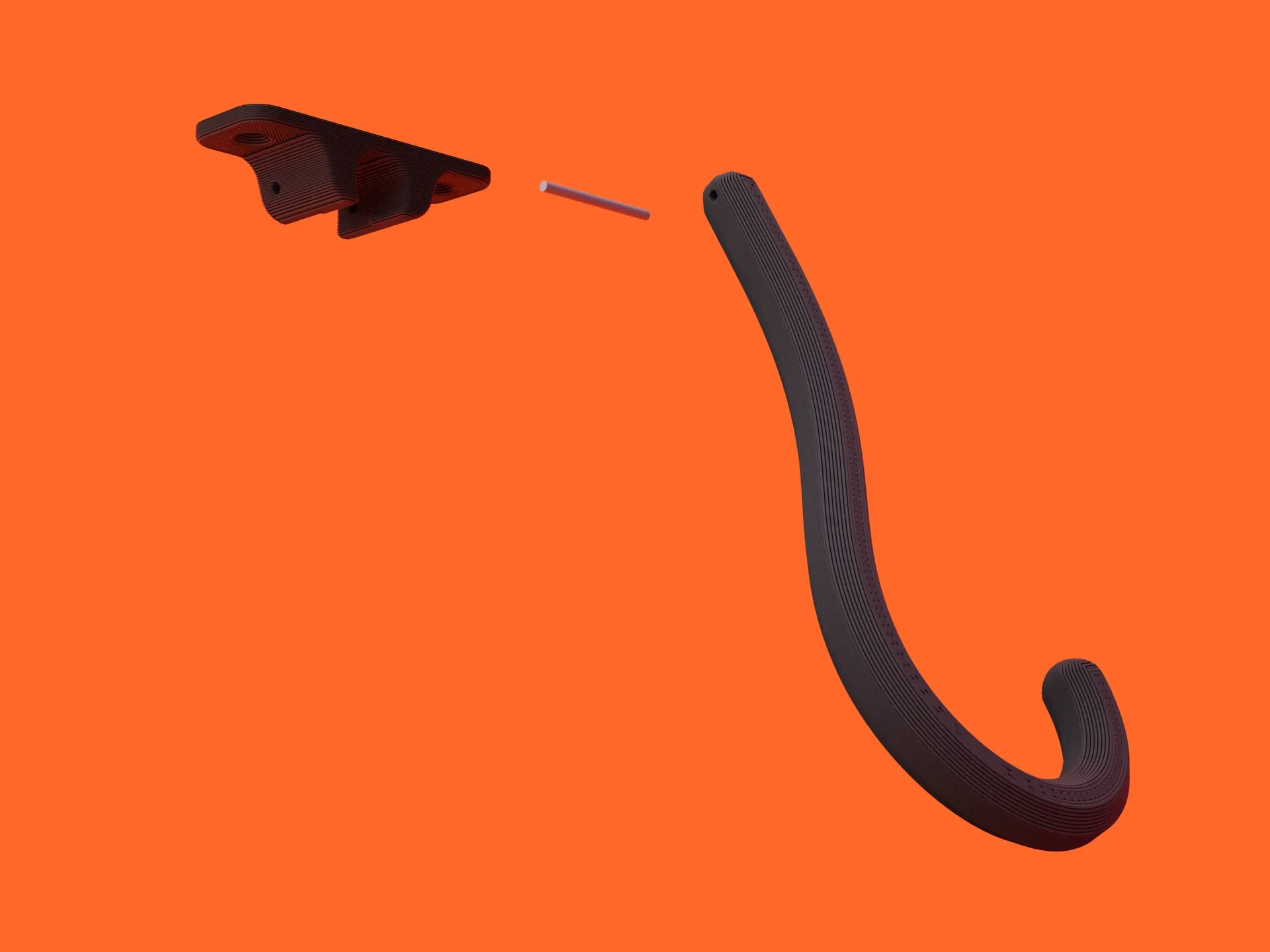

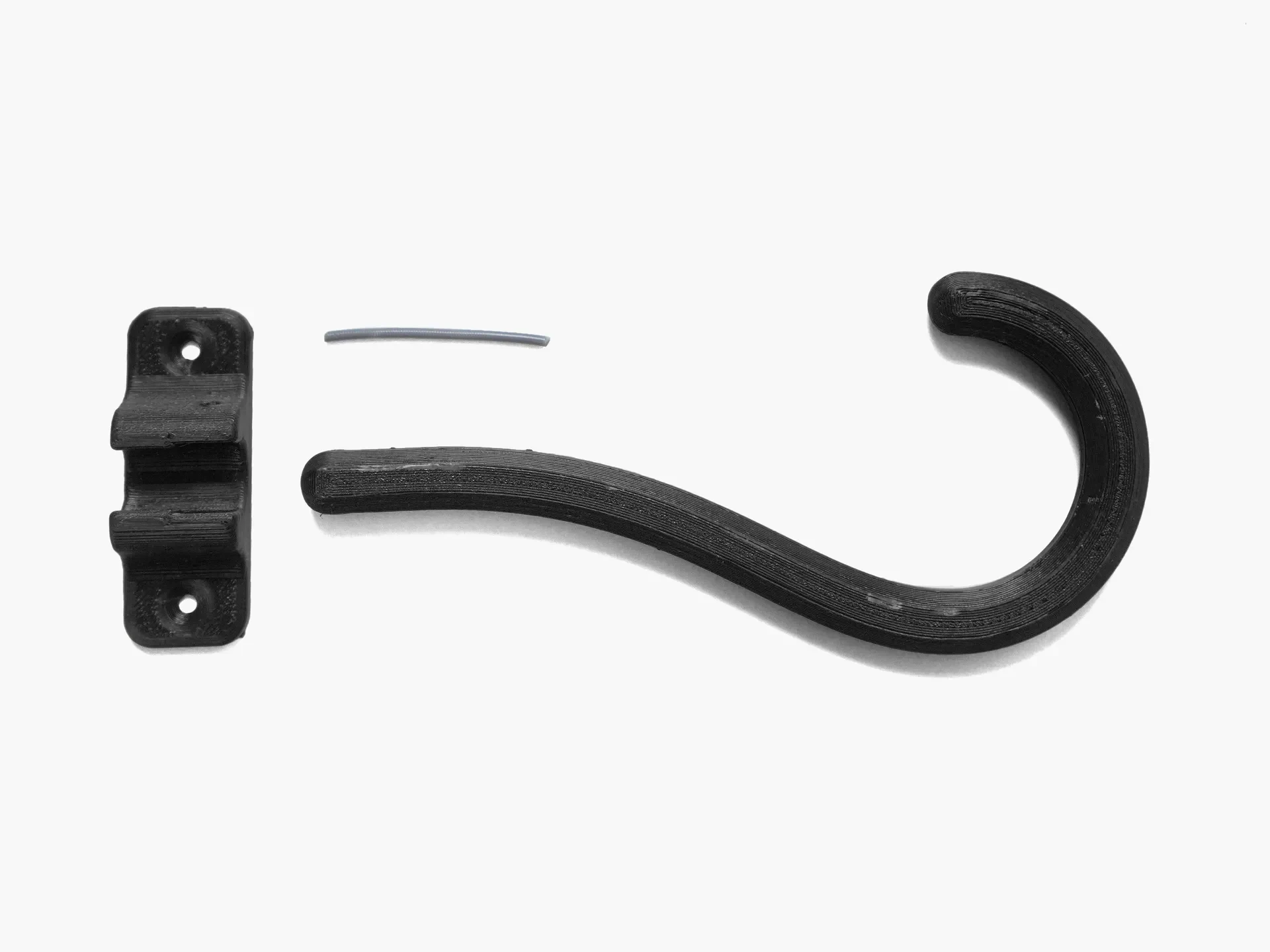

После того, как крючок и основание будут напечатаны, отрежьте отрезок длиной 25 мм (или длиннее) толщиной 1,75 мм и разложите 3 части на плоской поверхности.

Затем возьмите нить и проденьте ее через основание и крючок.

В зависи��ости от допуска печати посадка может быть очень плотной. Если у вас возникли проблемы, возьмите сверло диаметром 1 мм и прочистите отверстие.

Прикрепление

Вы можете использовать прочный двусторонний скотч или два маленьких шурупа №4.

Кастомизация и ремиксы

Если вам это не совсем подходит, сделайте ремикс или настройте мой файл OnShape: Fruit Hook v2.
