⚠ На обложке изображена версия 1.

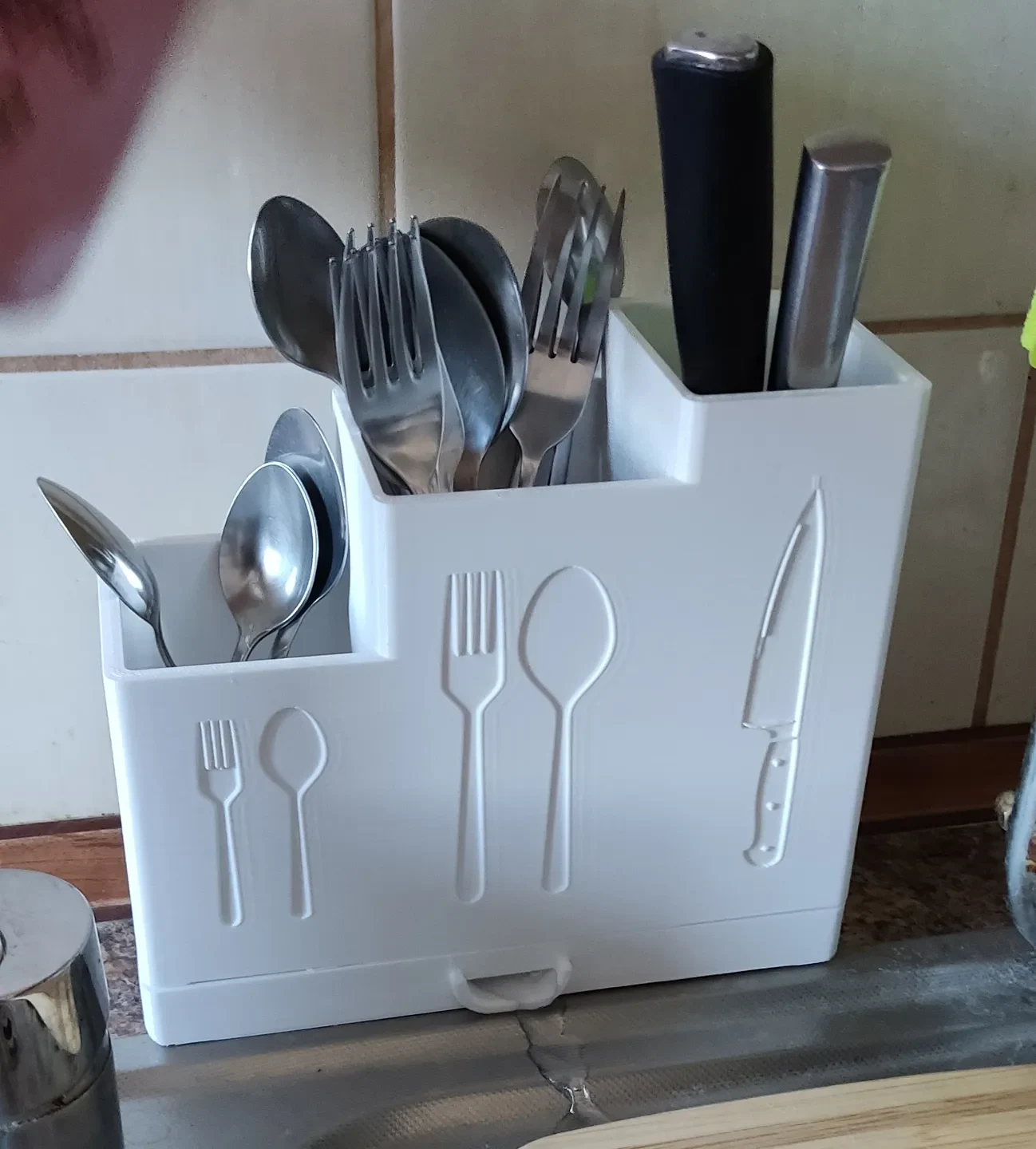

В основе конструкции стойки лежит контурное основание с наклонной внутренней частью. Неподвижный сливной излив монтируется в самой нижней точке лотка, выступая за край основания. Если разместить столовые приборы рядом с раковиной, вода из столовых приборов автоматически стекает в чашу мойки.
Я создал четыре варианта подноса:
(bottom.stl) — при печати горизонтально не забудьте правильно настроить опоры, чтобы наклонная поверхность имела поддержку изнутри.
(bottom_shorter_wider_gutter.stl) — то же, что и Bottom.stl, но с более коротким и широким желобом.

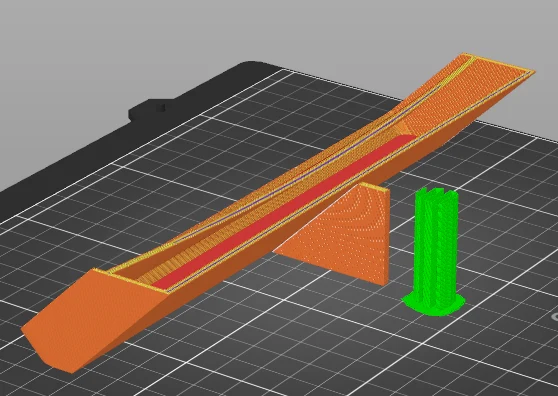

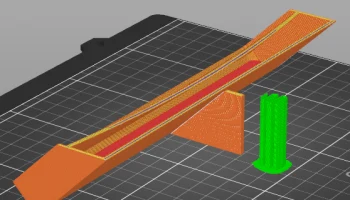

(bottom_support.3mf) — включает предустановленную поддержку наклонной/угловой печати для обеспечения большей стабильности (если вы уверены в устойчивости кровати, вы можете распечатать версию по умолчанию таким образом).
(bottom_support_shorter_wider_gutter.3mf) — то же, что и bottom_support.3mf, но с более коротким и широким желобом.
И два варианта основного раздела столовых приборов:
(top_classic.stl) — классический вариант без рельефных иконок.

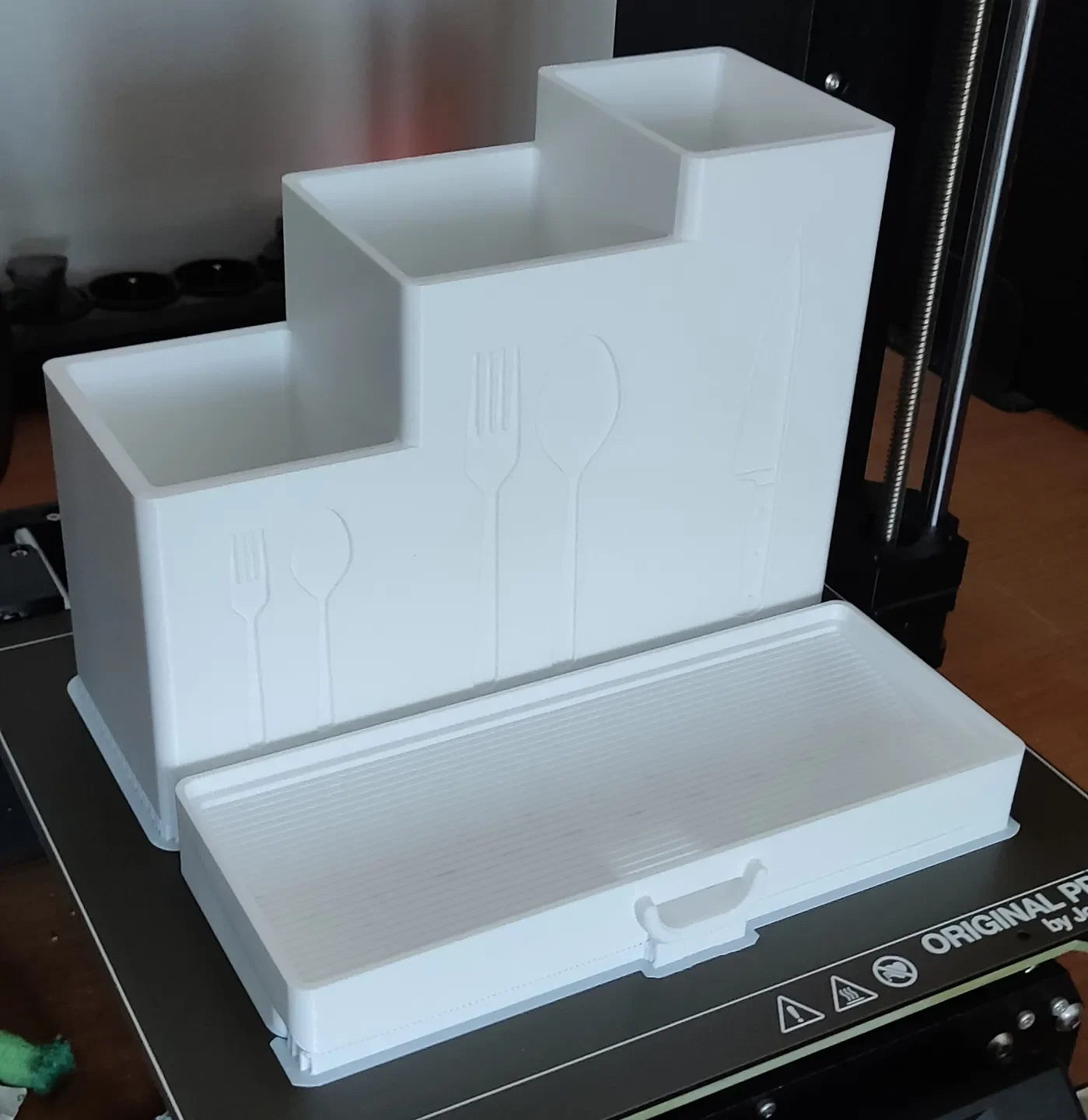

(топ.3мф) — имеет рельефные значки, обозначающие тип столовых приборов для каждого отделения.
Настройки печати ⚙ в соответс��вии с вашими предпочтениями. Не забывайте использовать опоры там, где это необходимо.

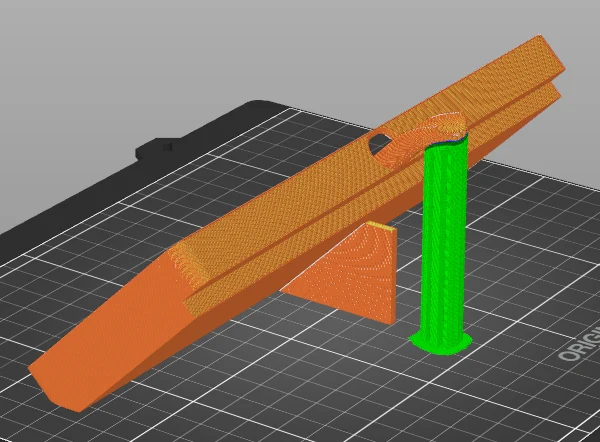

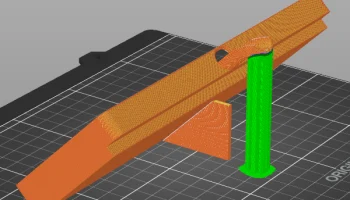

Я распечатал лоток в обоих направлениях (горизонтально и под наклоном). Чтобы свести к минимуму видимость слоев, я рекомендую наклонную версию.
Размеры в самом широком месте: 200 х 105 х 162 мм.
БОНУС: я также прилагаю первую версию подставки для столовых приборов (V01_thick_BONUS.3mf).
Он более массивный, с более толстыми стенками и немного другими размерами и формами.
На обложке изображена версия 1.
✨Понимаю, что эта модель не идеальна, но времени дорабатывать ее дальше у меня нет.
Все равно было бы обидно не поделиться тем, что я создала!
Так что будьте снисходительны и наслаждайтесь печатью!
ОБРАТНАЯ СВЯЗЬ
Если вам это нравится:
⭐ поставь лайк
опубликовать мейк
Обновление_01: Я включаю губчатый фильтр и его параметрическую версию:
(sponge_Strainer.stl) — Вы можете поместить его в лоток.
(Strainer_parametric.FCStd) — проект я подготовил в FreeCad (бесплатное программное обеспечение). После открытия файла вы можете изменить размеры, отредактировав их в разделе «base_dimensions» (редактирование параметров имеет свои ограничения, при крайних параметрах может возникнуть ошибка. В некоторых случаях вам придется открыть файл заново).
