Параметрические профили шкафов

Я неправильно измерил и повесил кухонные шкафы слишком высоко, лол.

У меня очень кривые стены, и все шкафы были разной высоты, поэтому почти каждый сегмент должен был иметь разную глубину и высоту, но именно здесь 3D-печать сияет!

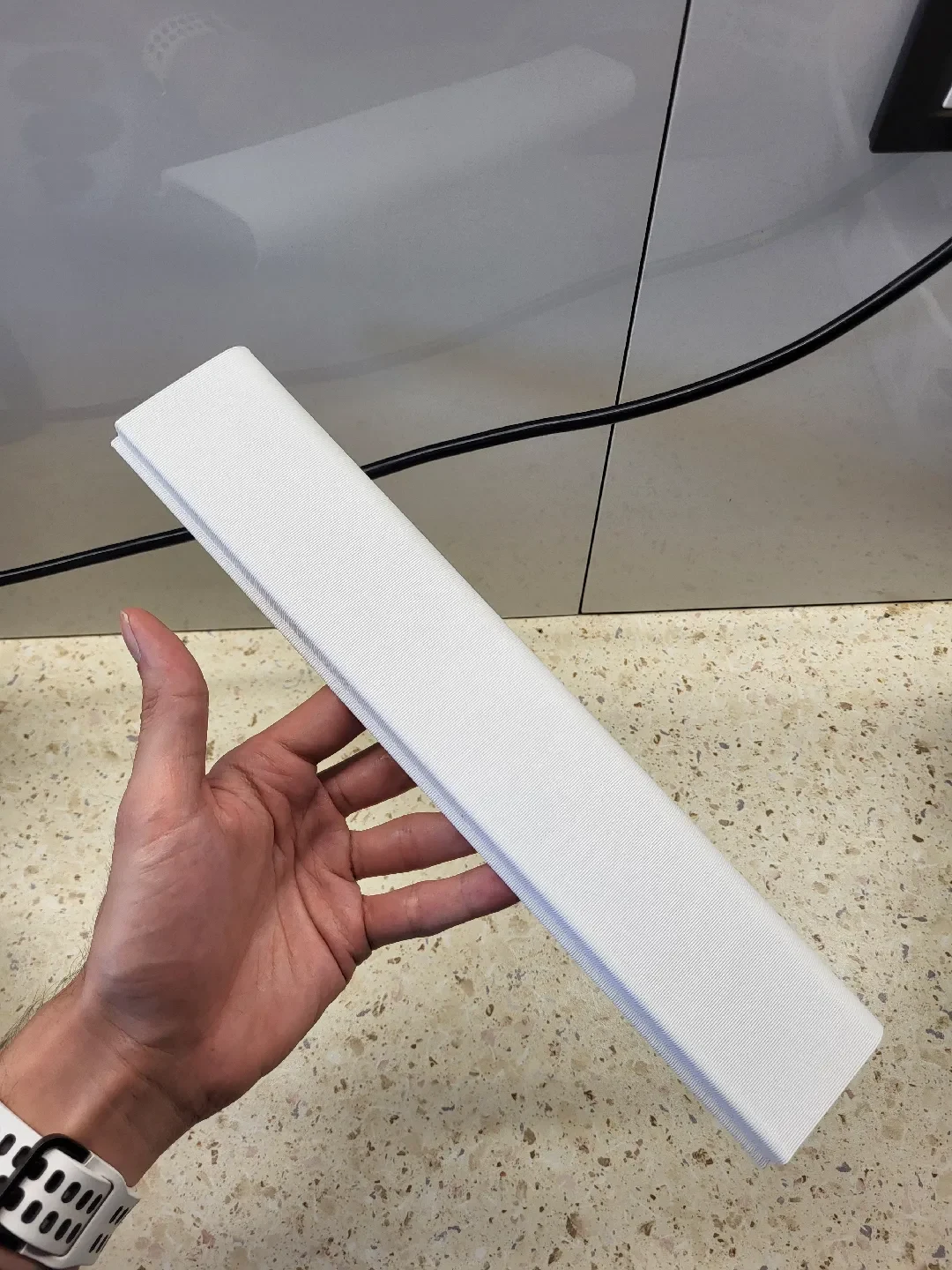

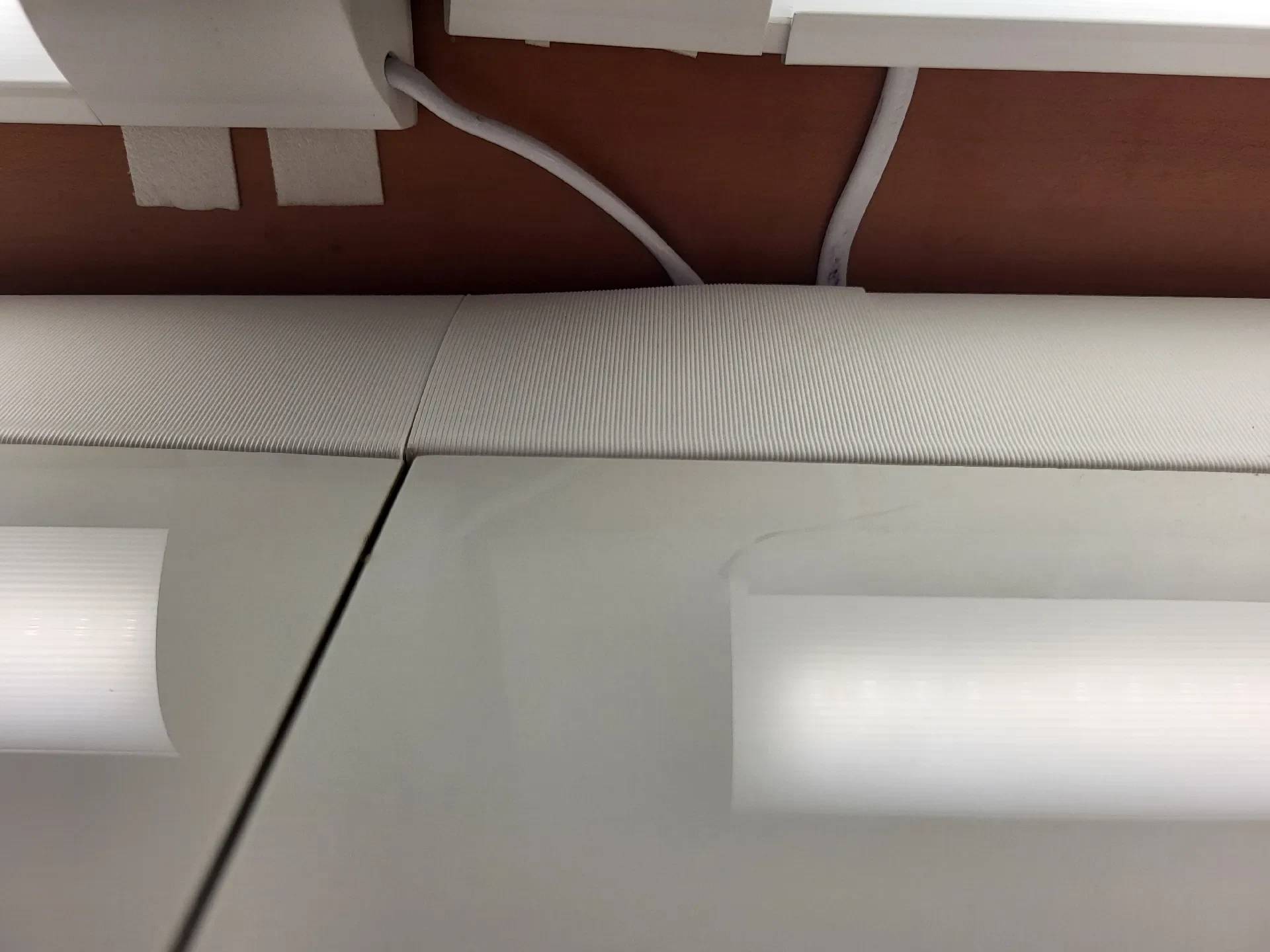

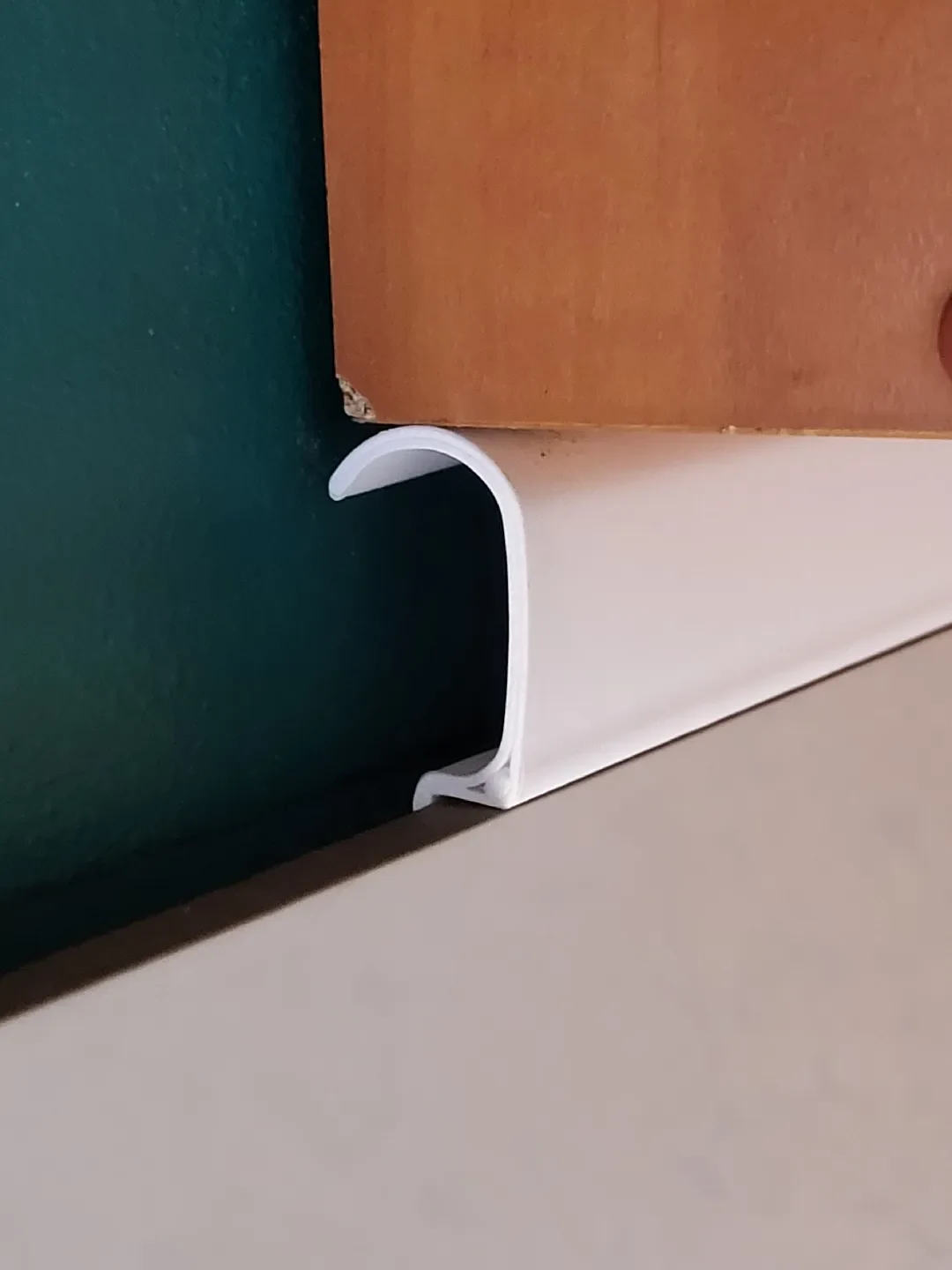

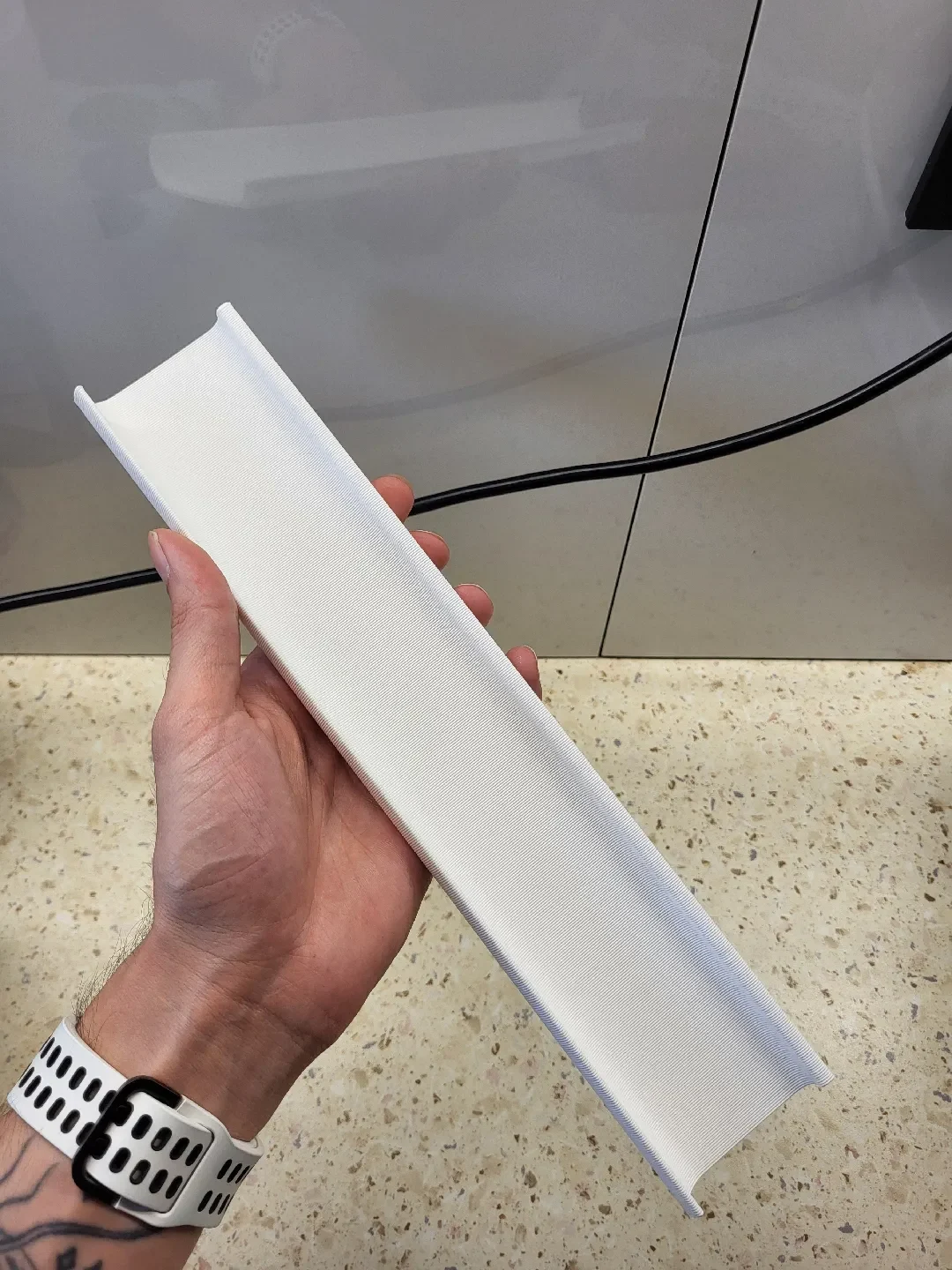

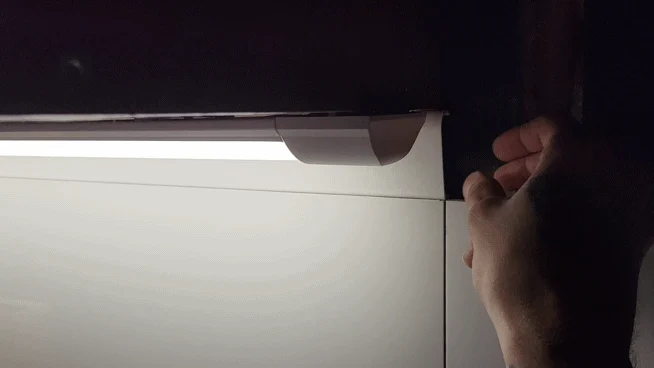

Я спроектировал профили так, чтобы они защелкивались (верхняя дуга должна хорошо изгибаться) под шкафом и зацеплялись за фартуком из керамической плитки. Их также можно использовать как аккуратный способ спрятать кабели: я спрятал кабели для освещения кухонной стойки.

Я добавил несколько моделей, но думаю, что вам лучше поэкспериментировать с переменными в соответствии с вашими потребностями. Вот URL-адрес документа OnShape.
https://cad.onshape.com/documents/120e5cef969286dea1a5a92f/w/a8e636183314d2694718de16/e/756c5e 9bb350e9853f300ca6?renderMode=0&rightPanel=variableTablePanel&uiState=66375504ea7d80165f2e6708

Документация по таблице переменных OnShape: https://cad.onshape.com/help/Content/variable_table.htm.

Я напечатал свой из белого PLA (PETG, вероятно, лучше подойдет для использования на кухне, но посмотрим, как он выдержит), соплом 0,8 и следующими параметрами слайсера:

высота слоя: 0,72 мм
поля: 6 мм
ширина экструзии: 1 мм (толщина стенки на эскизе 2 мм, но вы можете ее отрегулировать)

Я обнаружил, что две стены шириной 1 мм были прочными и могли достаточно изгибаться. Мой Neptune3 Plus справился со скоростью 30 мм/с. Чтобы найти оптимальные размеры, я напечатал несколько небольших пробных образцов, основанных на некоторых первоначальных измерениях:

расстояние от керамической плитки до шкафа
baseHeight + arcHeight → Обычно я сделал arcHeight немного большим, чтобы он мог защелкнуться на месте и немного прогнуться.
расстояние керамической плитки от стены (оно тоже варьировалось ;_;)
Здесь используется arcDepth, чтобы он был заподлицо с плиткой (распорка от стены)

Быстрое визуальное представление того, что означают переменные.

В эскизе есть неиспользуемая геометрия, которую мне было лень убрать.
