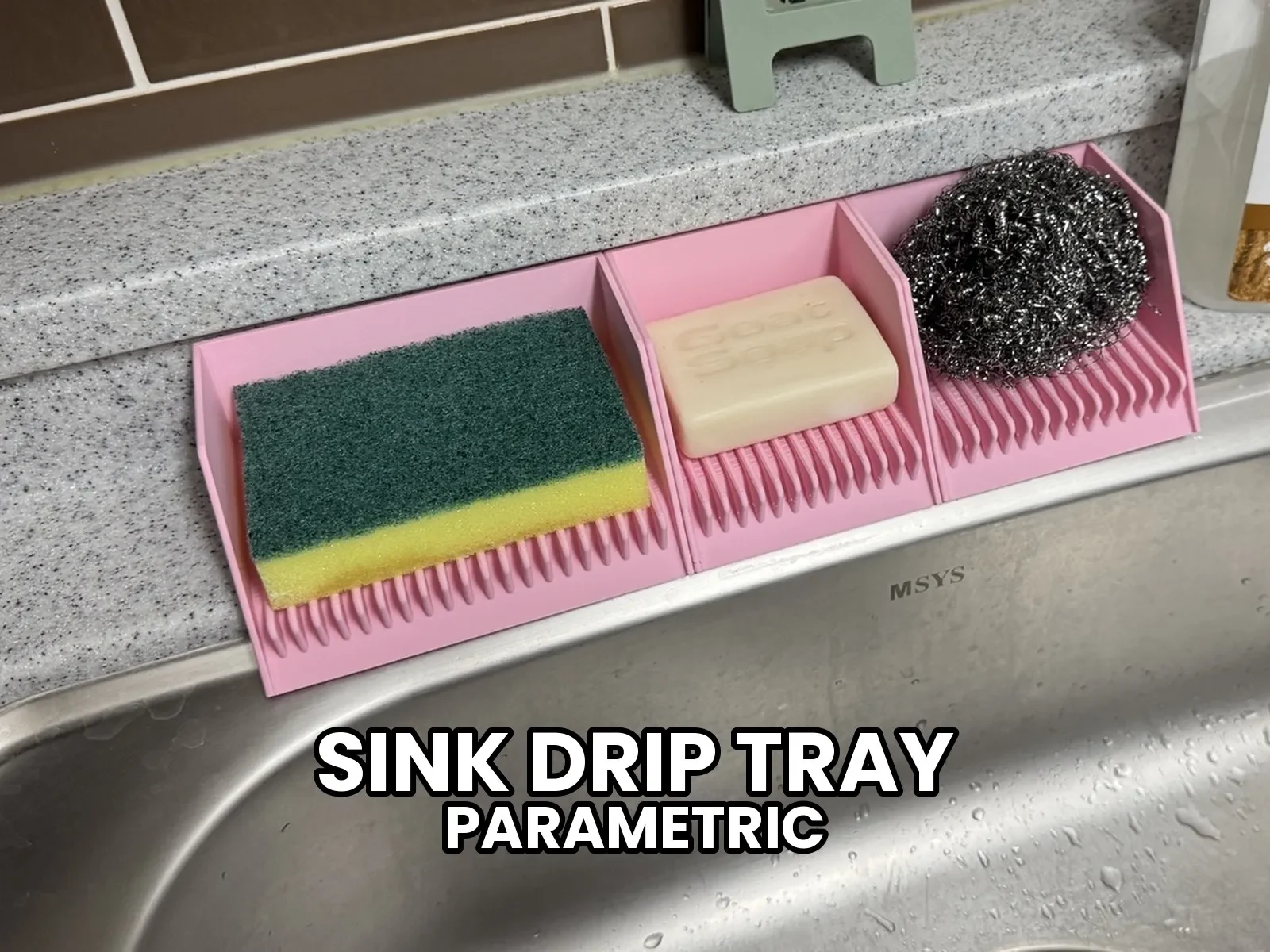

Поддон для раковины - параметрический

Поднос на краю раковины для губок, мыла и скребков. Ребристый пол сливается прямо в раковину, а пять параметров позволяют подогнать его под вашу собственную раковину.

Что вы получаете

Ребристый пол: предмет опирается на кончики ребер, поэтому вода стекает под него, а не скапливается.

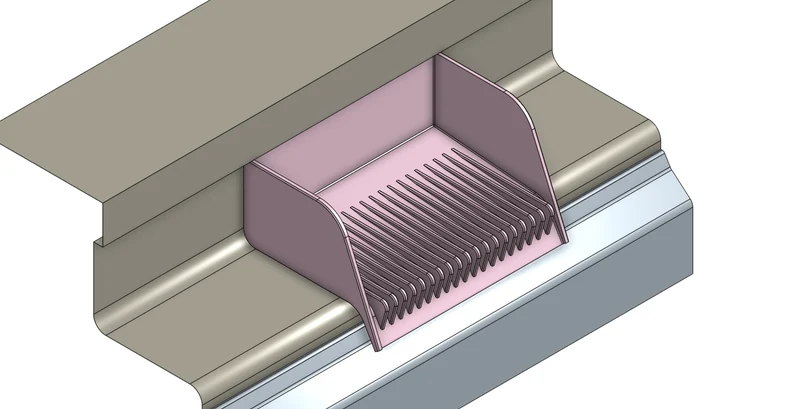

Пол наклонен к раковине, а передняя кромка свисает с края — вода уходит в раковину, а не на стойку.

Открытая передняя часть и открытый верх для быстрой сушки и легкого протирания.

Одна печатная деталь, без застежек и клея — она просто крепится на край раковины.

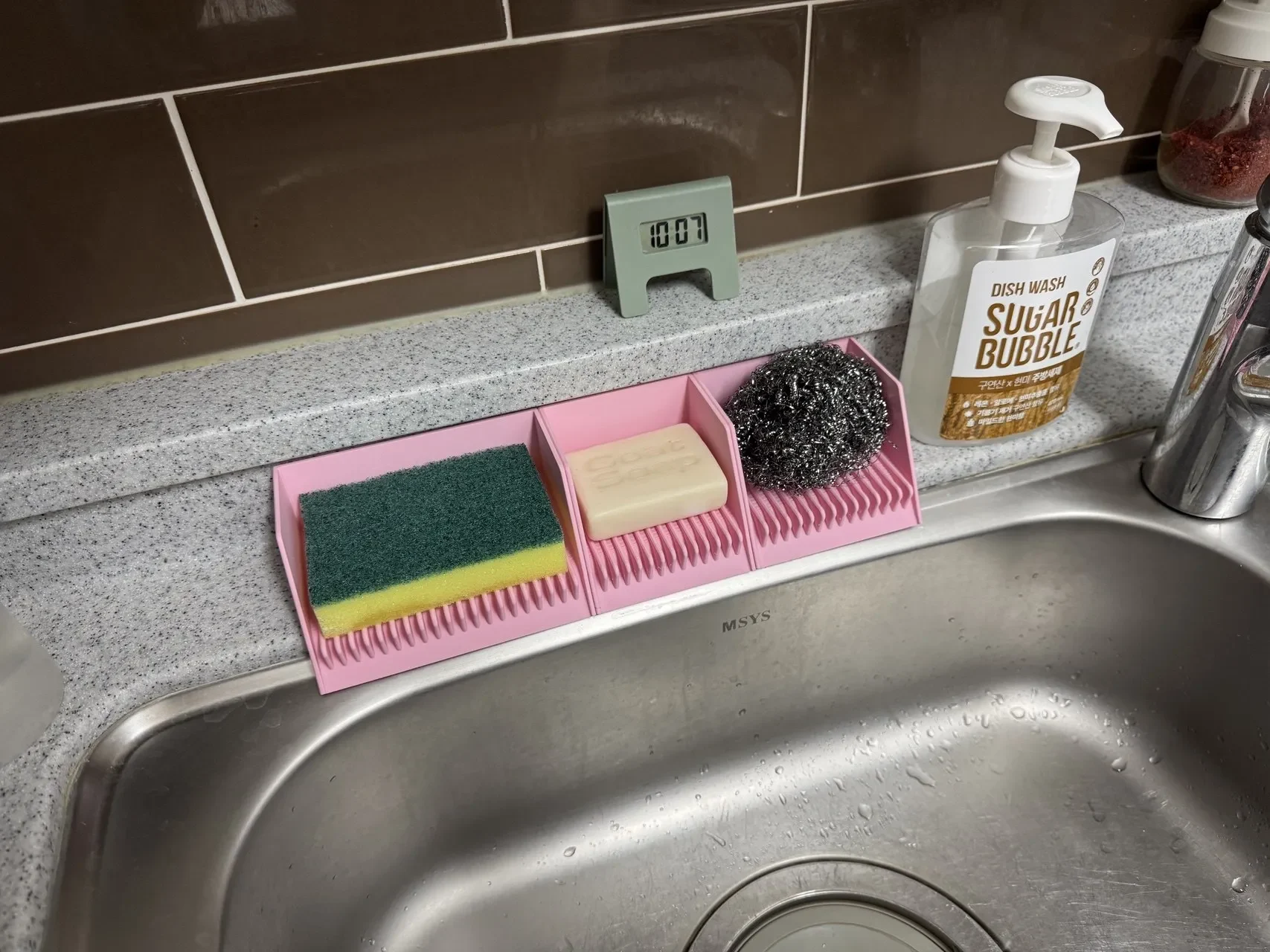

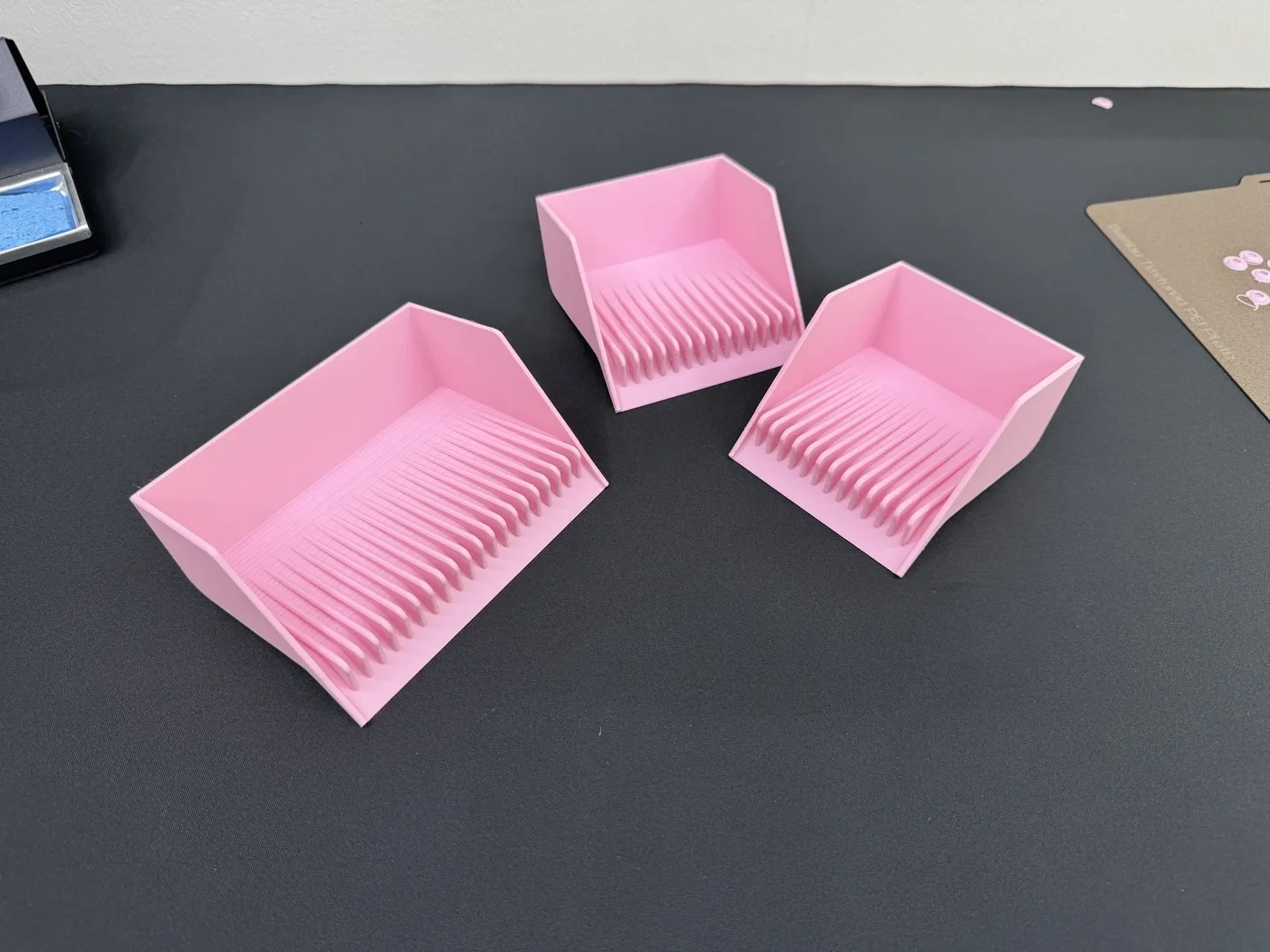

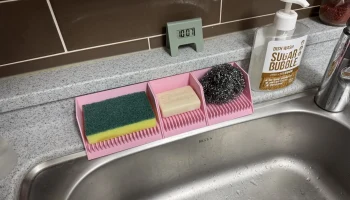

Распечатайте две или три штуки разной ширины и выровняйте их по краю, как на фотографиях.

Проверка соответствия

Образцы файлов в комплекте: внутренняя ширина 120 мм, глубина 67 мм, высота 48 мм — перед печатью измерьте край раковины.

Образец напечатанной детали: 124,8 x 88,9 x 66,7 мм, капельница свисает на 18,7 мм ниже дна лотка.

Измерьте на раковине две вещи: глубину плоского края (устанавливает глубину) и длину вдоль края (устанавливает ширину).

Каждая фотография — это напечатанная деталь из PLA на настоящей кухонной мойке, без рендеринга.

Настройки печати

Bambu Lab P1S с со��лом 0,4 мм, стандартный профиль 0,20 мм.

PLA (Bambu PLA Matte на тестовом отпечатке); PETG, если он будет постоянно подвергаться воздействию горячих брызг

Слои 0,20 мм / 2 стены / заполнение 15 %

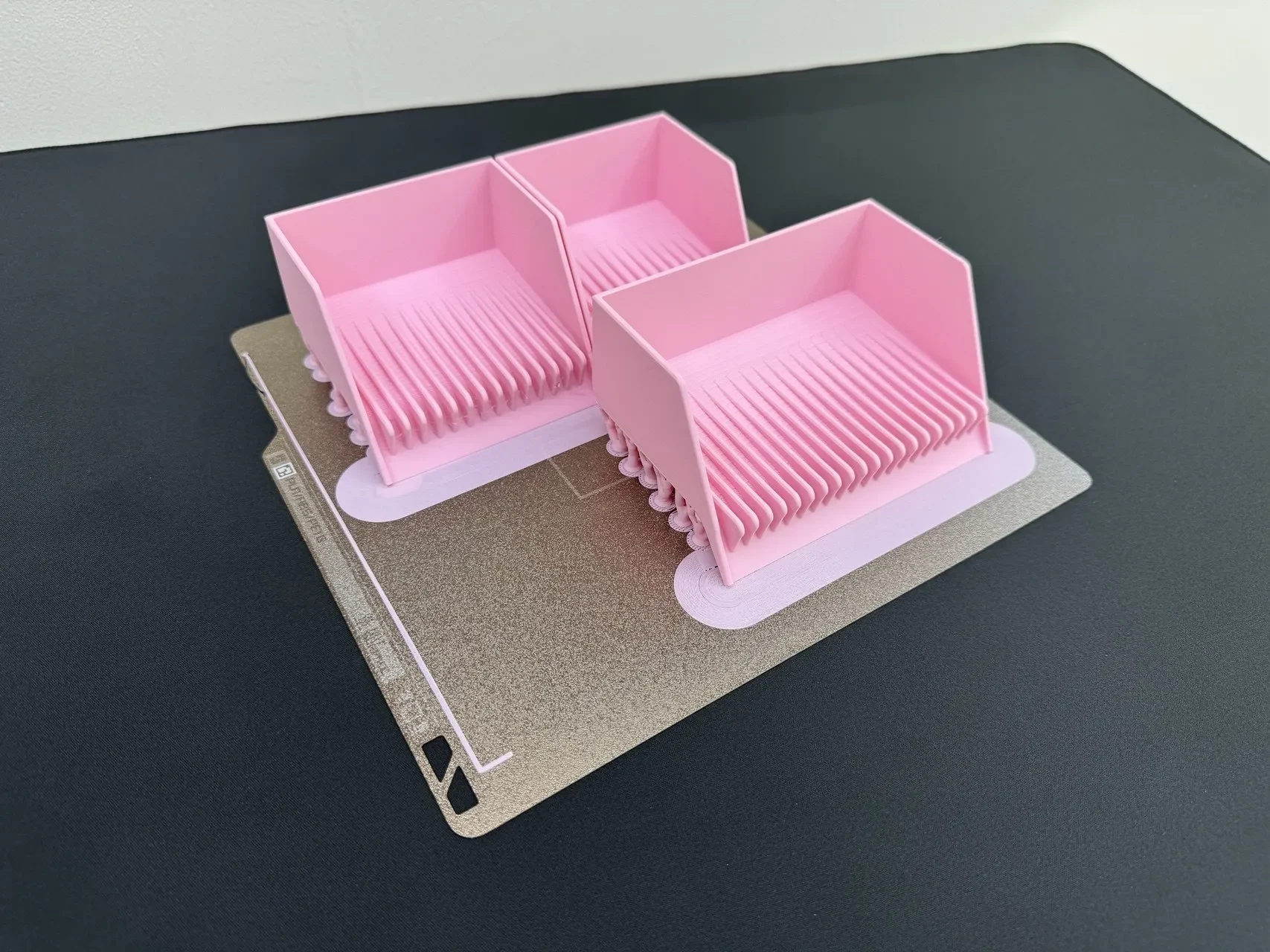

Поддерживает: да, нормальный (авто) — капельницы свисают, а в комплекте 3мф они уже включены

Поддержи меня

Если этот дизайн был вам полезен, можете купить мне кофе ☕

Нужен другой размер?

Файл STEP включен, а полный параметрический исходный код Onshape является общедоступным. Выберите «Создать копию и редактировать», затем измените эти пять параметров: Документ Onshape.

Ширина — внутренняя ширина лотка (на образце 120 мм).

Глубина — глубина спереди назад (67 мм)

Высота — высота поддона над краем мойки (48 мм).

Drip_Angle — наклон ребристого капельного пола (60 градусов)

Drip_Length — длина капельных ребер (15 мм)

ЛИЦЕНЗИЯ: CC BY-NC
