Нажимной блок для деревообработки

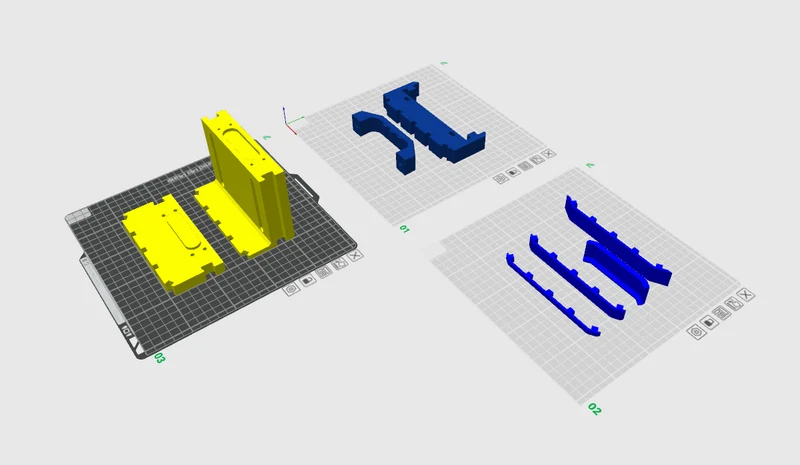

Регулируемый нажимной блок для деревообрабатывающих настольных распиловок с полосой до 1/4 дюйма. Я пожертвовал несколькими дополнительными функциями, чтобы сделать его простым и легким в сборке. Я напечатал ползунок и ручку из ABS-GF для большей прочности, но все основные детали также можно напечатать из ABS или PETG. Я бы не рекомендовал PLA только на случай размягчения в условиях горячего цеха.

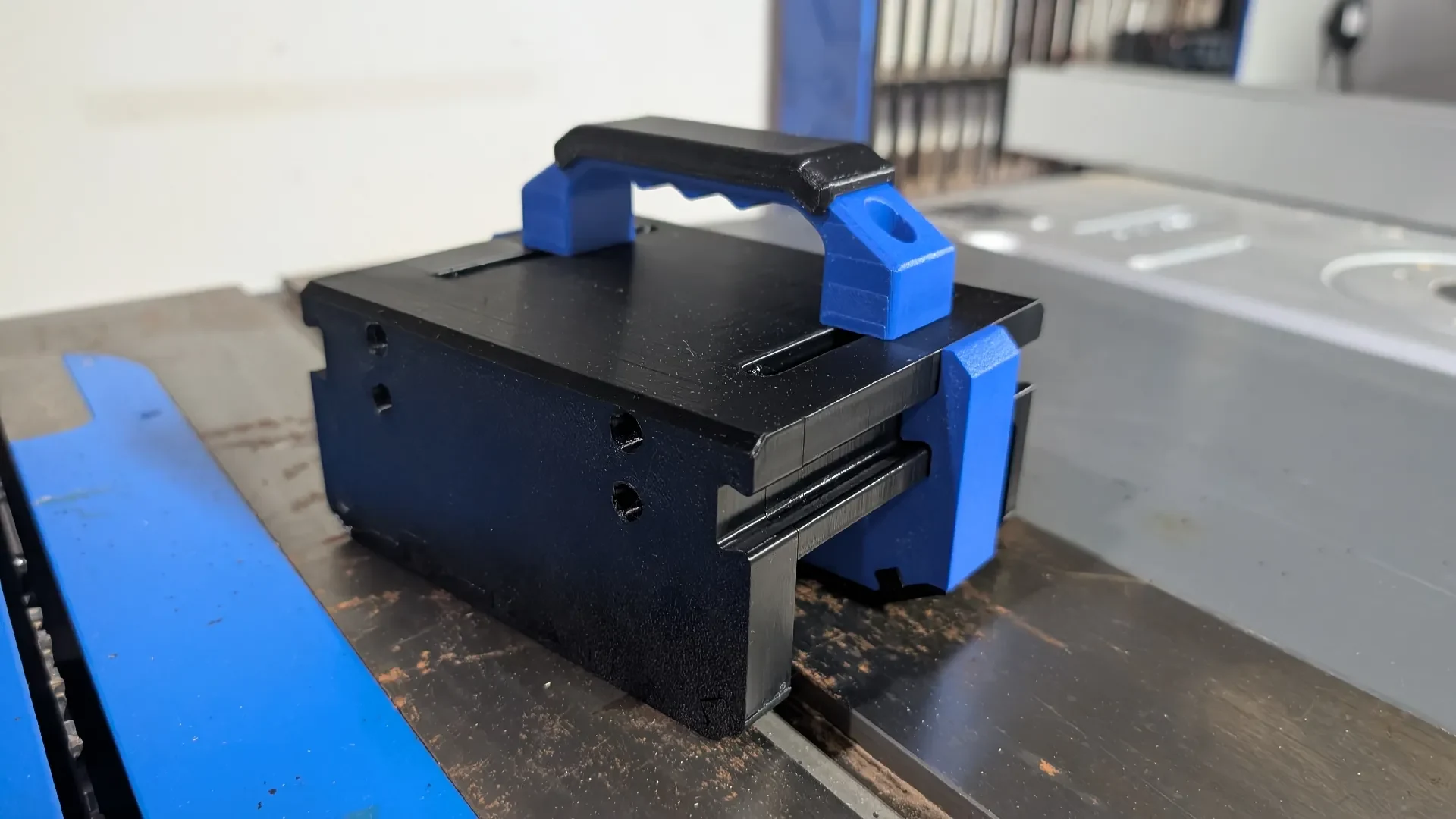

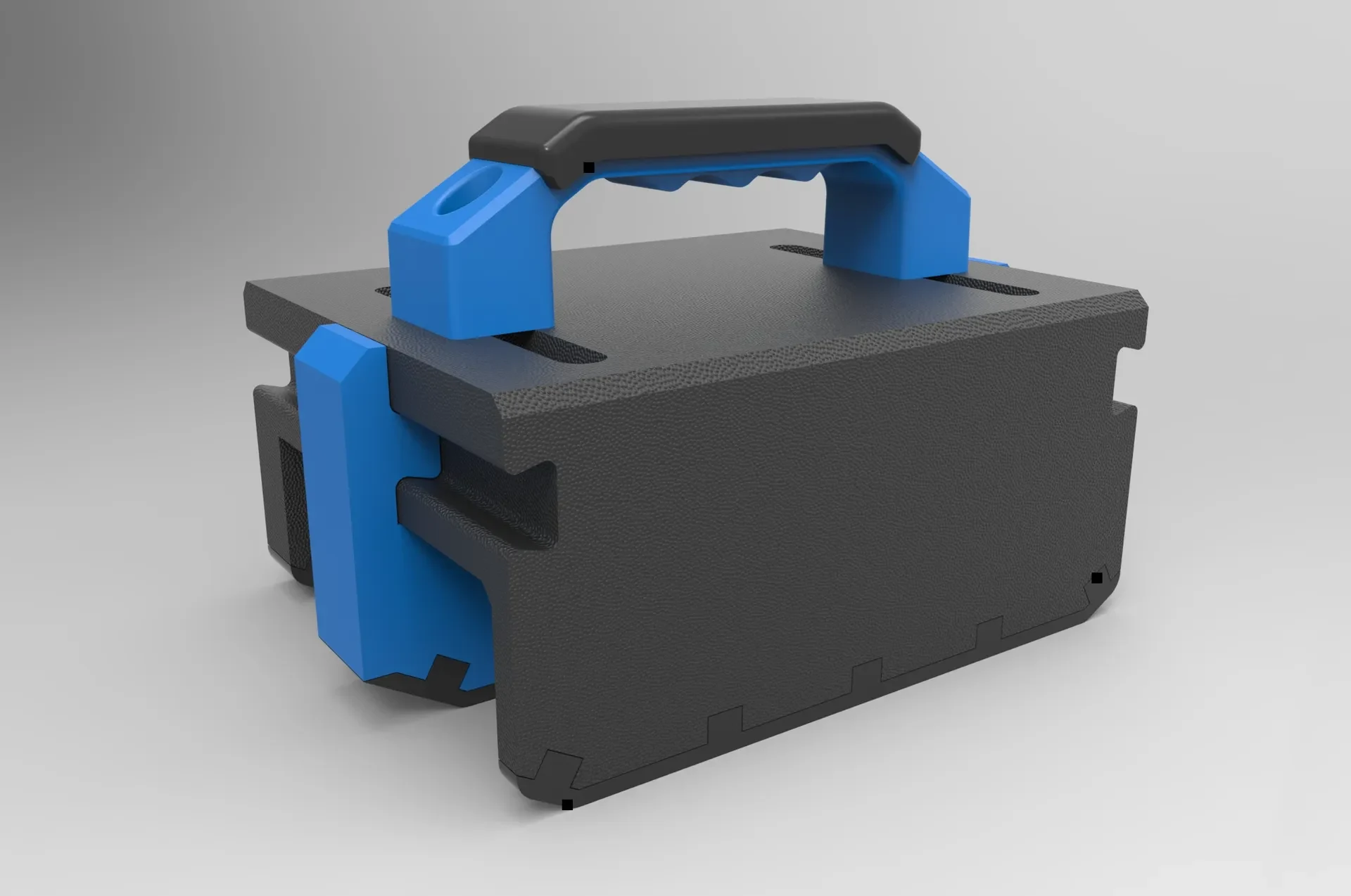

Основной корпус обеспечивает зазор примерно 1,5 дюйма над заготовкой, чего должно быть достаточно для типичных резов. Ползунок перемещается по основному корпусу с помощью двух соединений «ласточкин хвост» и фиксируется на месте винтами ручки. Коммерческие конструкции позволяют устанавливать положения ползунка и ручки независимо друг от друга, но это добавляет сложности и требует дополнительных Т-образных пазов и оборудования.

Дополнительные детали

(2) Винты M6x50 или ¼-20 x 2 дюйма
(2) Шестигранные гайки M6 или ¼-20 (неконтрящиеся)
(4) Винты для накатки резьбы M4 x 12 или аналогичные.
Клей CA «Супер»

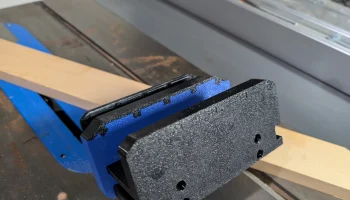

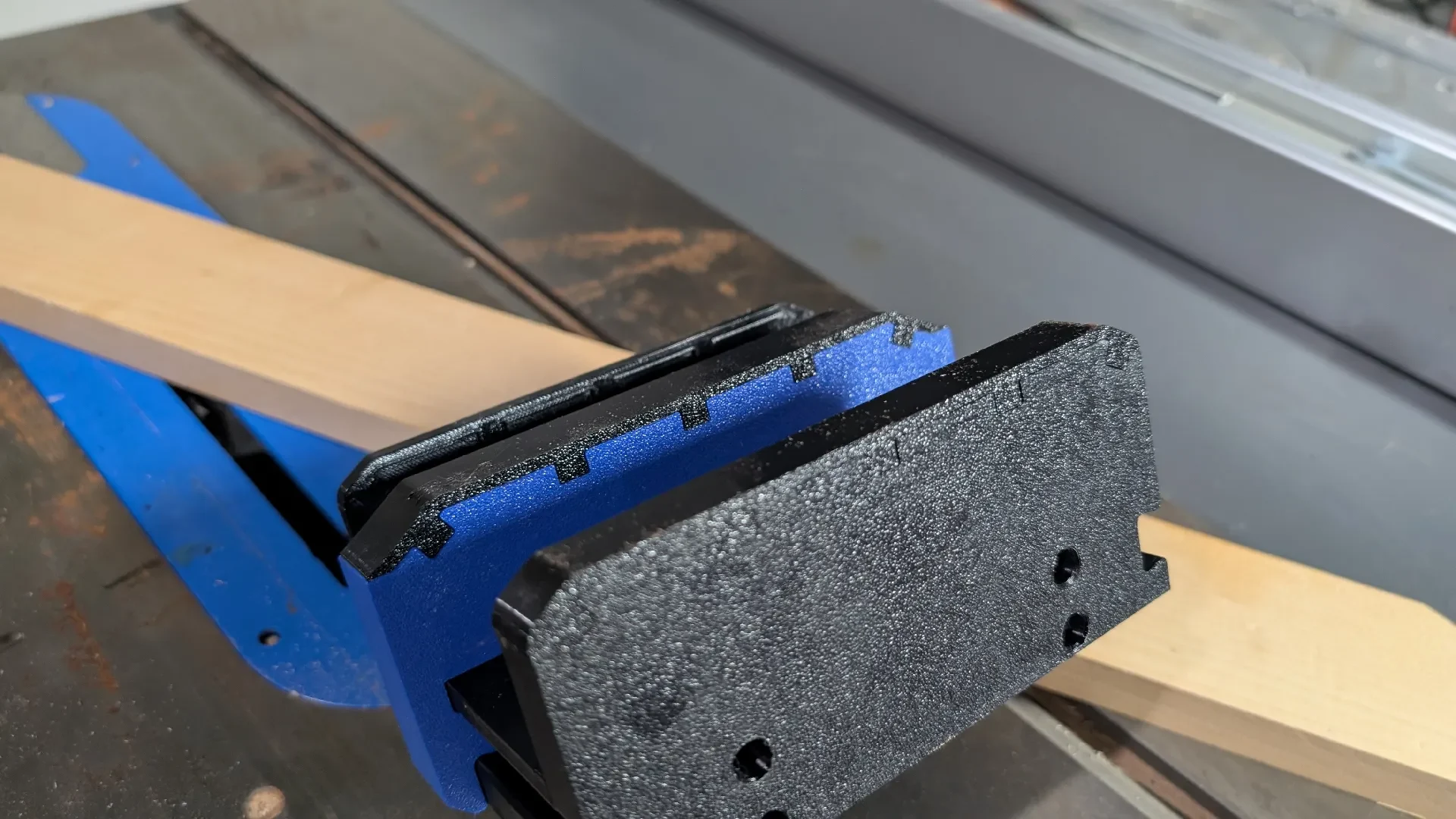

После того, как детали напечатаны, ступени из ТПУ приклеиваются к нижней части соответствующих деталей. При желании на верхнюю часть ручки можно приклеить накладку из ТПУ — проверьте без предварительного осмотра, чтобы понять, что удобно. вы!
