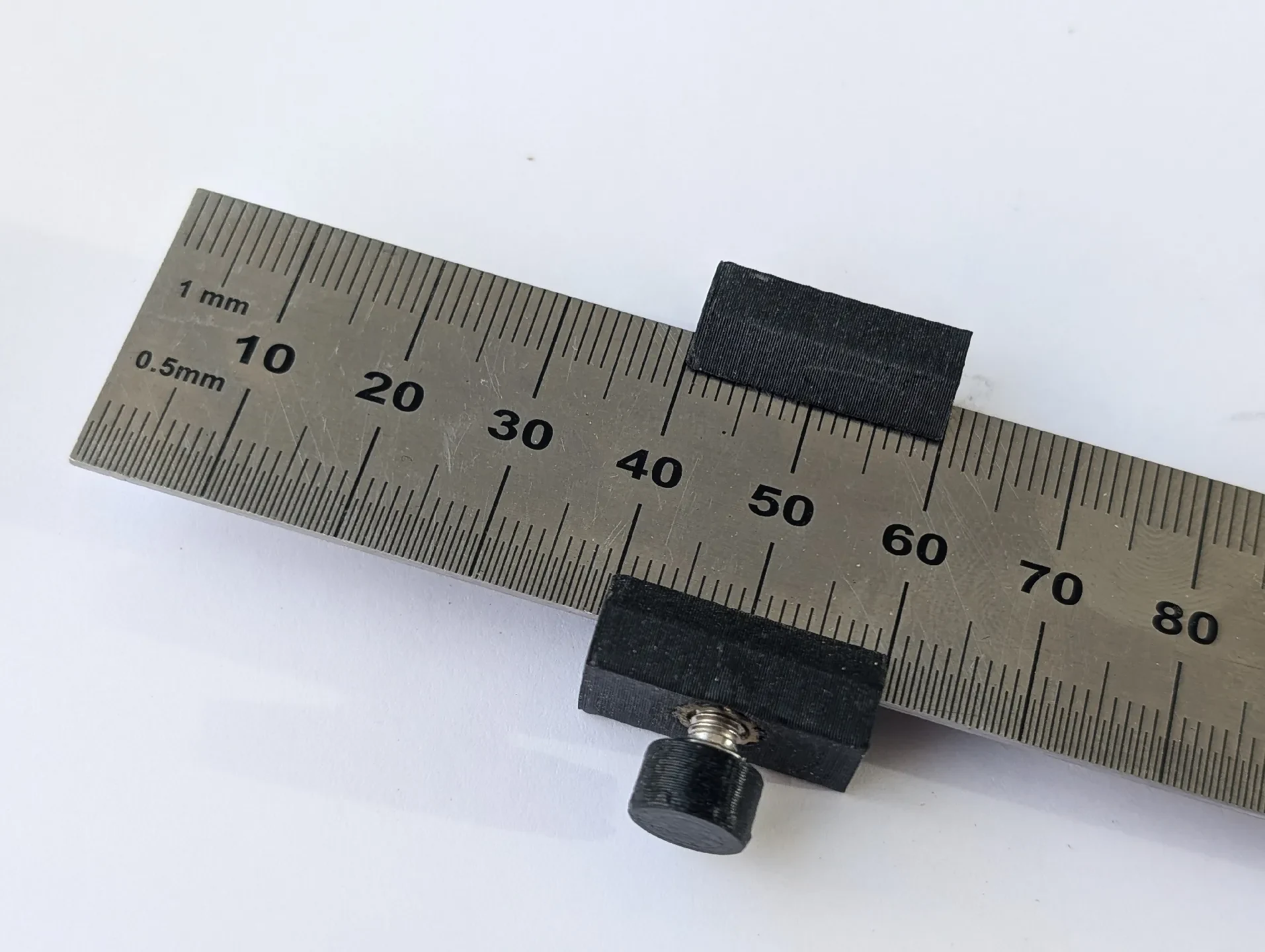

Блок-упор линейки

Для точных проектов по деревообработке я использую стальные линейки для измерения и разметки: небольшой стоп-блок — хорошее дополнение для переноса повторяющихся размеров.
Мне нравятся стальные линейки Rumold, они бывают разной длины: арт. 323713 — 300мм / Арт. 323715 450мм / Арт. 323716 — 600 мм / Арт. 323719 — 1000 мм.
Но блок должен подходить к любой стальной линейке тех же размеров.
Если вашей линейки нет, сообщите мне, и я постараюсь добавить новый размер.

Обновление от 30 ноября 2024 г.

Я добавил несколько файлов моделей для линеек разного размера (ширина х толщина):
25x1 мм
26x1 мм
30x1 мм
35x1,2 мм

Печать:

Печать ASA с соплом 0,6 и высотой слоя 0,2 мм, 2 периметра, заполнение 20%.
Добавлена ​​поддержка только для отверстия.

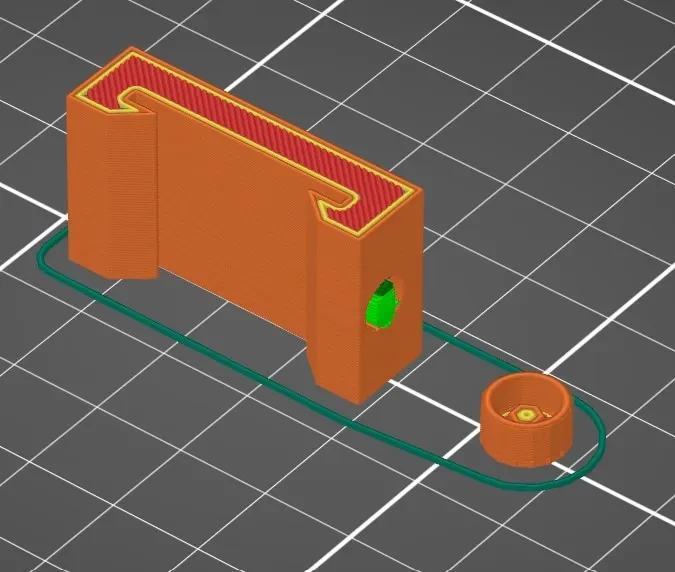

См. рисунок для ориентации печати.

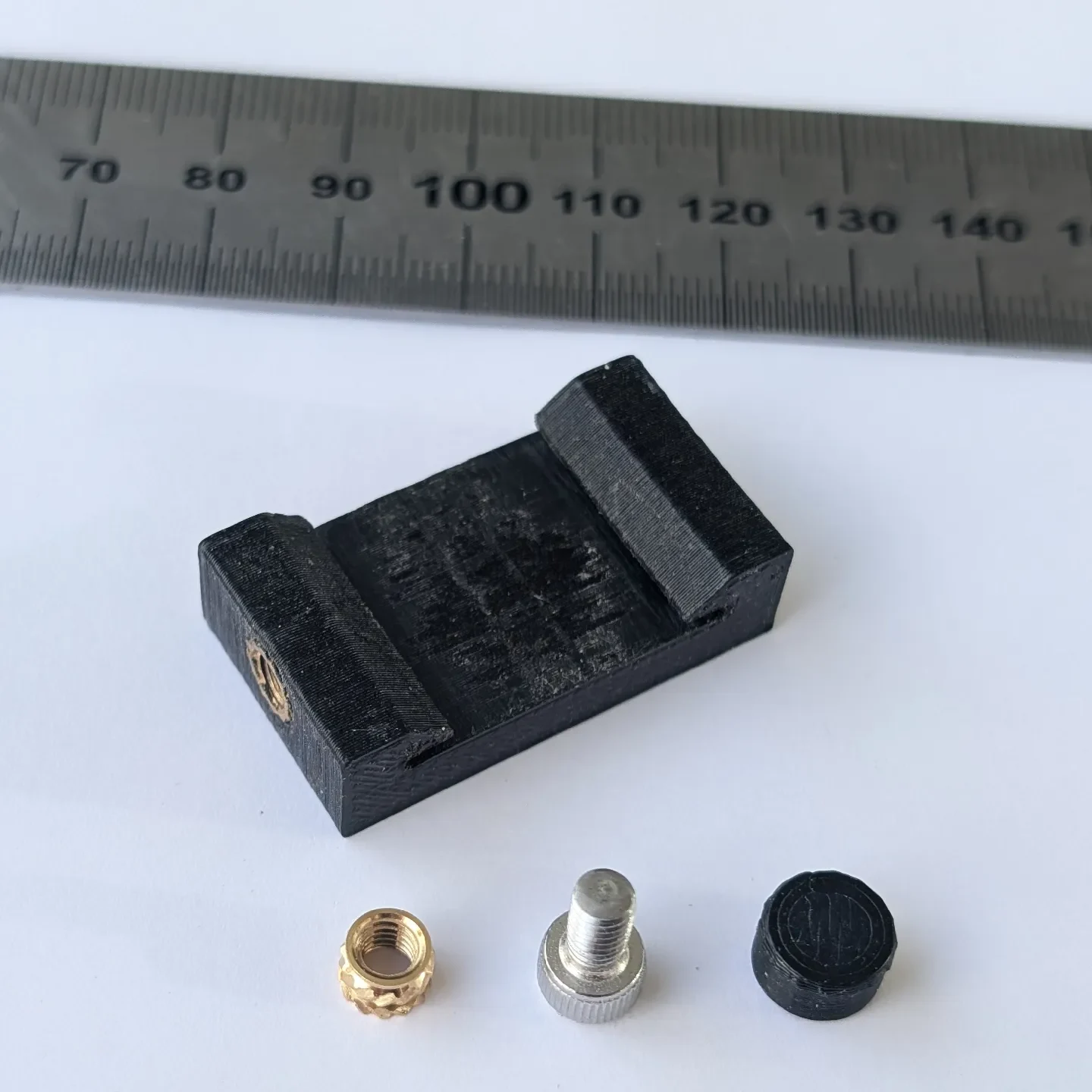

Аппаратное обеспечение:

Стальная линейка указанных размеров.
Одна латунная нагревательная вставка М4, толщина 4 мм, диаметр 6 мм.
Один винт с шестигранной головкой M4x8 или отрежьте более длинный винт нужной длины.

Сборка:

Очистите блок, чтобы линейка хорошо скользила в пазу.
Нажмите на латунную нагревательную вставку.
Убедитесь, что на конце винта нет острых краев, которые могут повредить сторону линейки.
Приклейте маленький колпачок ручки к головке винта.

Барт
