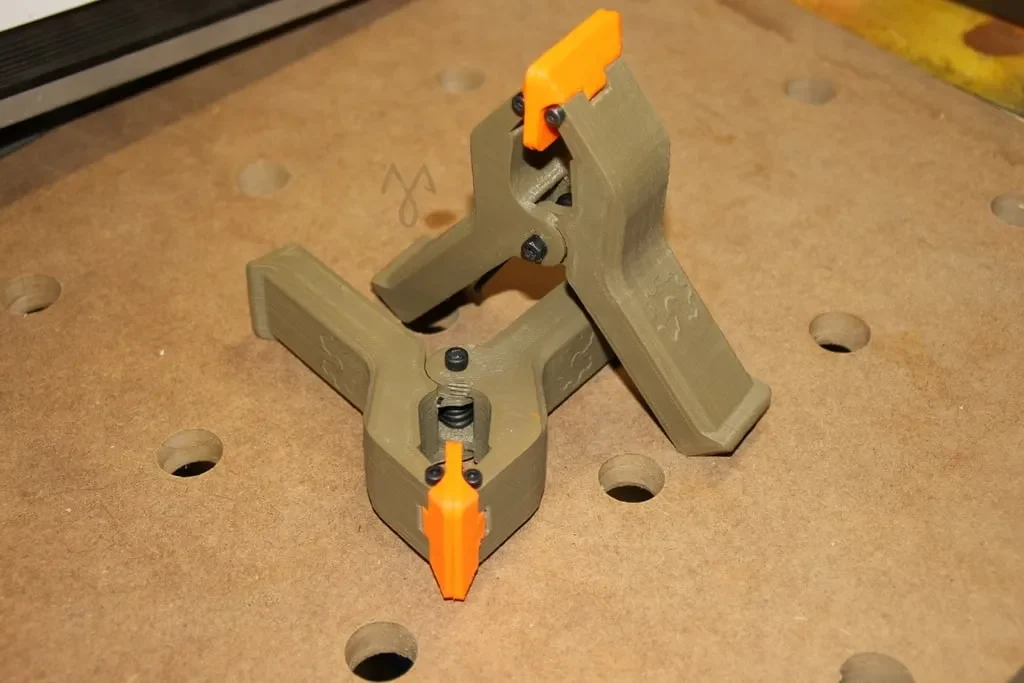

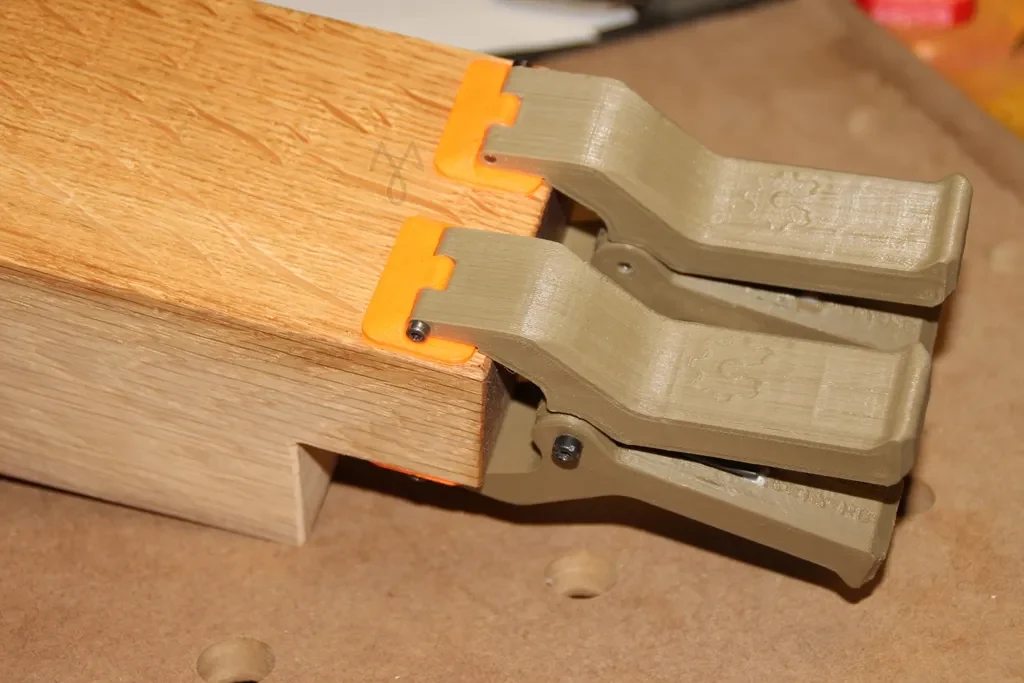

Серьезный пружинный зажим

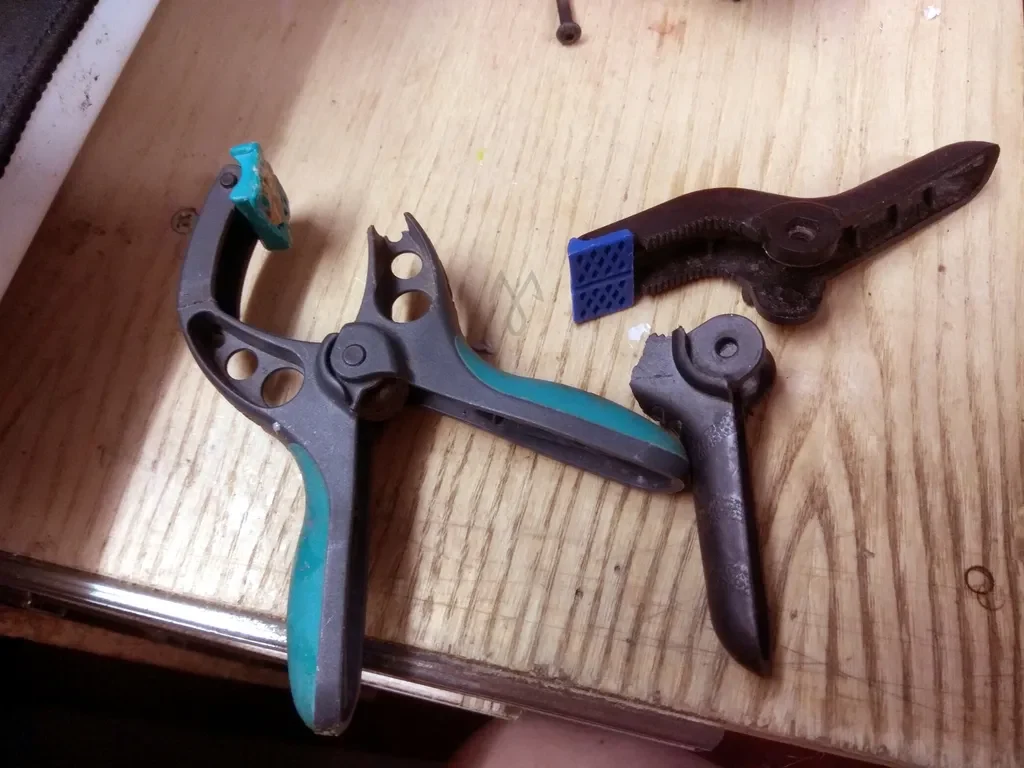

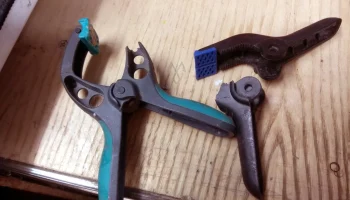

Единственная прочная часть пружинных зажимов — это пружина. Даже мои верные (дорогие?) зажимы Wolfcraft наконец выходят из строя после нескольких лет эксплуатации. Запланированное устаревание? Может быть. Что, если мы сможем создавать более прочные детали с целью долговечности?

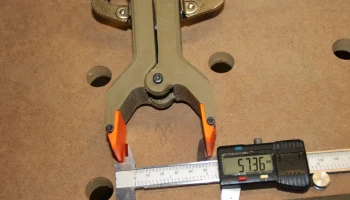

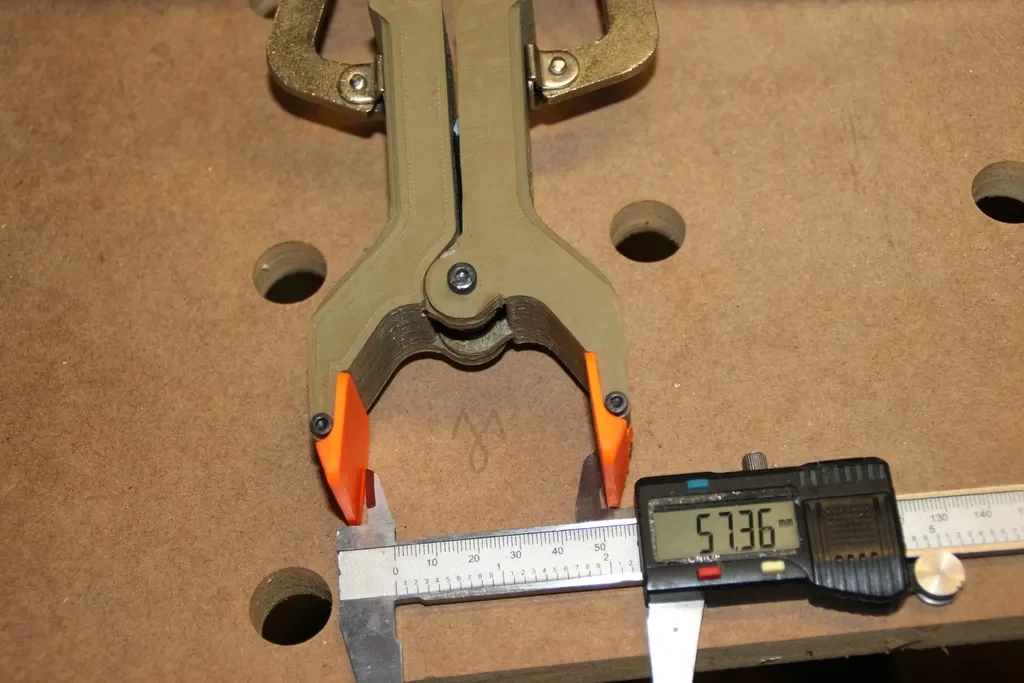

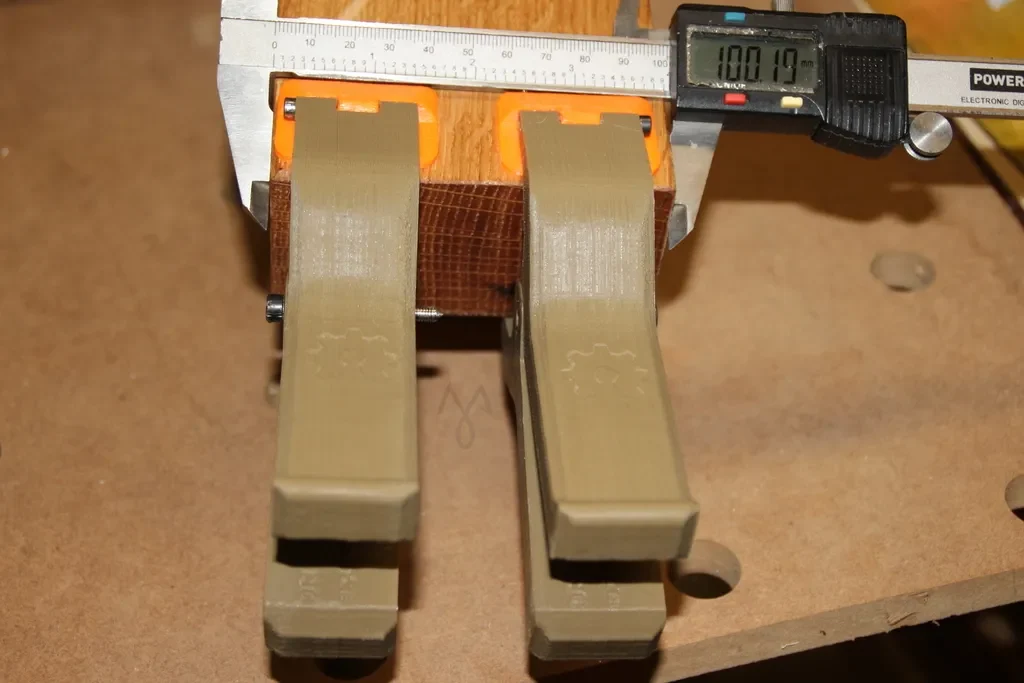

Открывание челюстей <60 мм (2 дюйма 3/8).

БОМ:

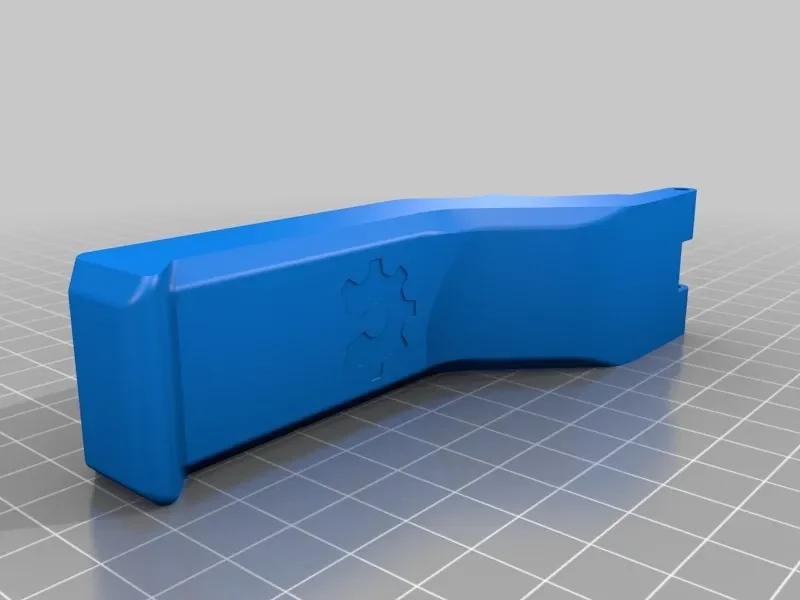

2 ручки (3D-печать)

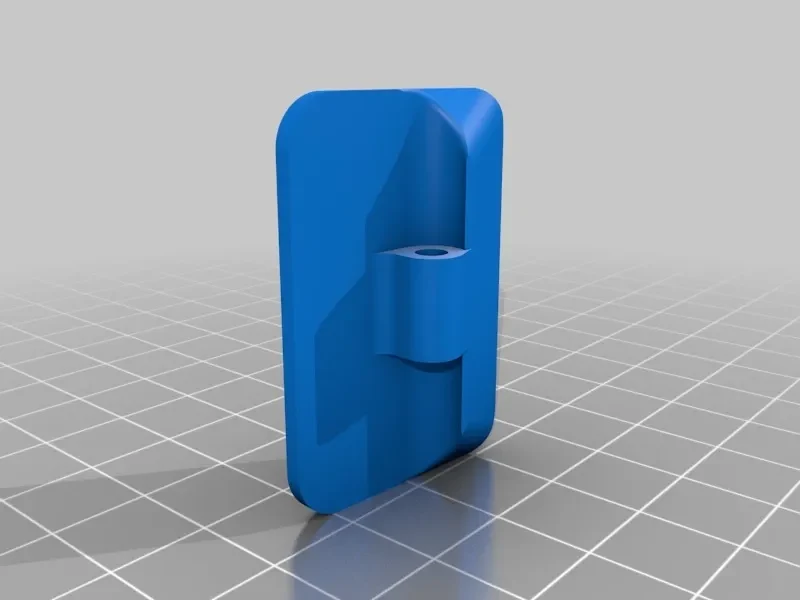

2 поворотные губки (3D-печать)

1x Восстановление пружины из сломанного пружинного зажима2x Винт M330 мм (идеально установочный винт)

1 винт M4*30 мм (идеально установочный тип винта)

*Максимальный весенний размер:

Проволока диаметром не более 2,5 мм.
Катушка: высота 10 мм, диаметр 15 мм.
Ножки: от центра макс. длина 50 мм.

/!\ Сборка может быть сложной или опасной для неквалифицированных людей. Пожалуйста, надевайте защитную защиту, особенно защитные очки. В разделе «Послепечатная обработка» описана самая безопасная процедура сборки, которую я узнал.

Настройки печати

Бренд принтера:

ТЕВО

Принтер:

Тарантул

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

16% 4xПериметры

Нить: PM PLA хаки + оранжевый

Примечания:

Поддержка с кровати и часть.
Пожалуйста, измените ориентацию челюстей, чтобы они были плоскими.

Ручки можно распечатать на месте.

Пост-печать

Самый безопасный и простой способ, который я нашел:

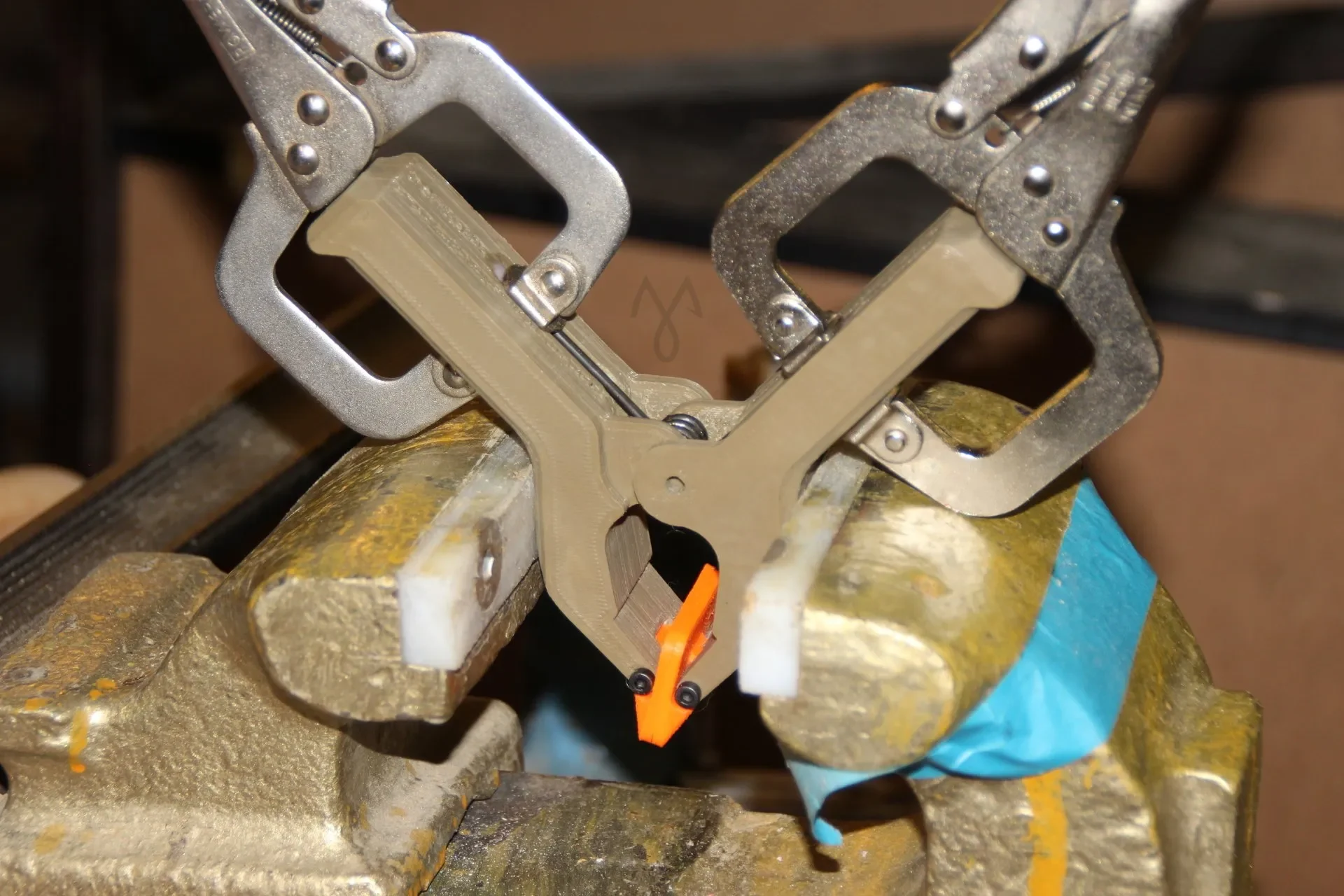

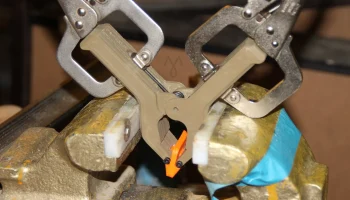

1. Прикрутите поворотные губки винтами M3 2. Закрепите каждую пружинную ножку в каждой ручке с помощью стопорных плоскогубцев* 3. Вставьте две ручки в тиски 4. Медленно затяните тиски и выровняйте две ручки на месте 5. Вставьте винт M4 (винт M4 должен вставляться легко) 6. Освободите тиски 7. Снимите стопорные клещи 8. Наслаждайтесь * Некоторые термопластики могут быть хрупкими, пожалуйста не зажимайте зажимные клещи слишком сильно.
