Приспособление для полки

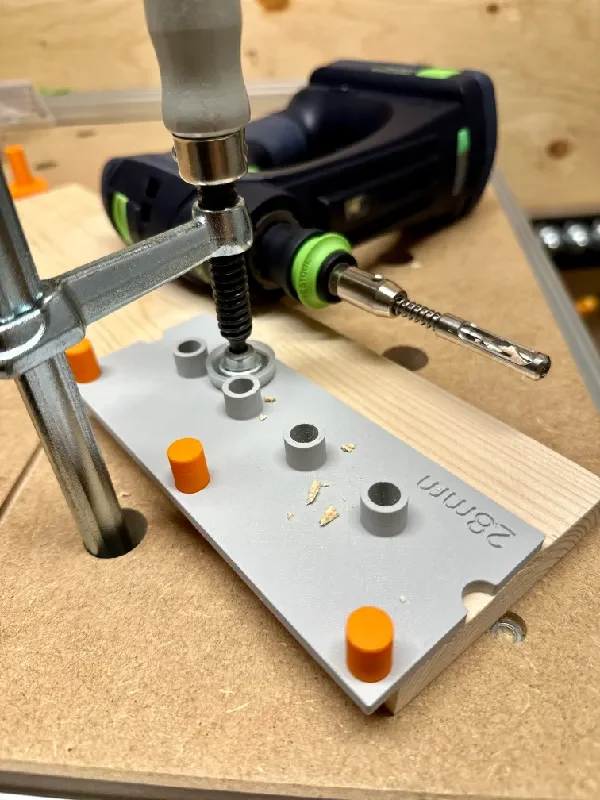

Практичный шаблон, предназначенный для использования с самоцентрирующимся сверлом (Vix) диаметром 5 мм, идеально подходит для точного сверления отверстий для полочных штифтов или петель. Это приспособление поддерживает как выравнивание по краям, так и внутреннее позиционирование, что делает его достаточно универсальным для различных компоновок шкафов и мебели. Для более длинных деталей приспособление можно переместить, совместив с ранее просверленными отверстиями, что обеспечивает точное выдвижение вдоль заготовки.
Основные моменты
Доступны варианты с расстоянием 28 мм и 37 мм для соответствия различным стандартам сборки.
Совместимы с битами Vix диаметром 5 мм, в том числе с наружными втулками 8 мм, такими как Festool ZB HS D5.

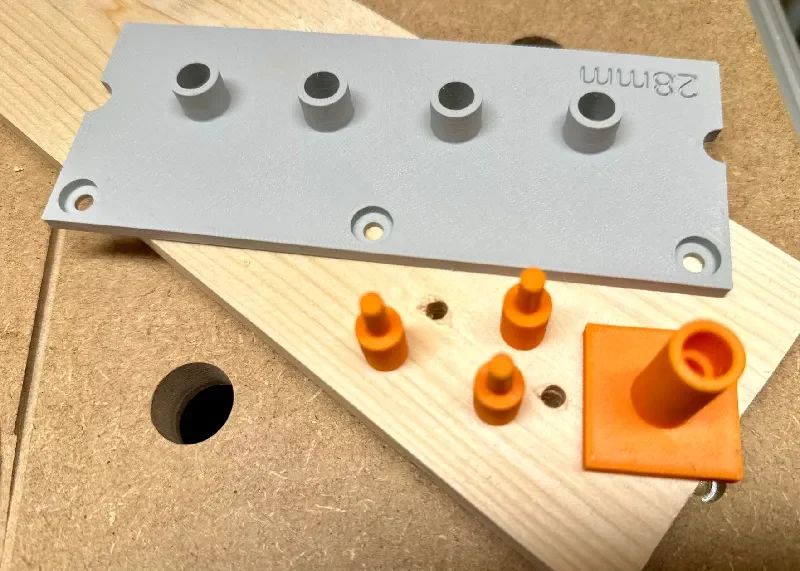

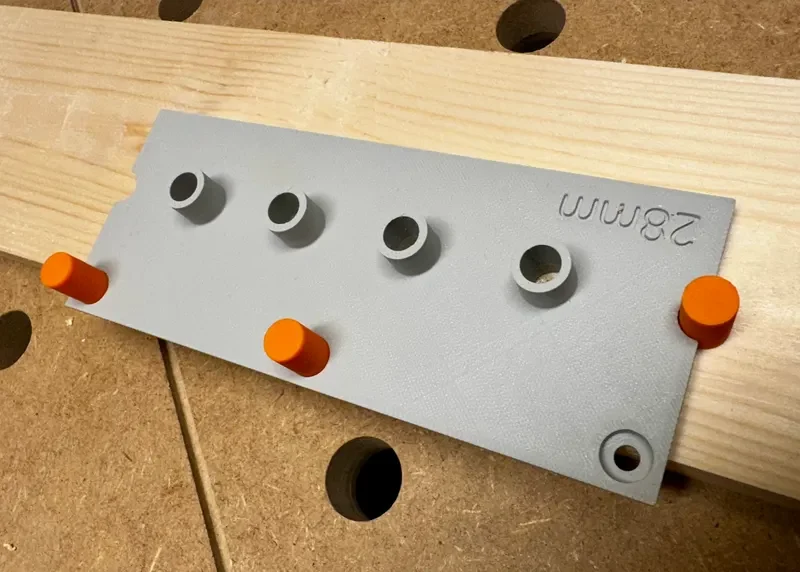

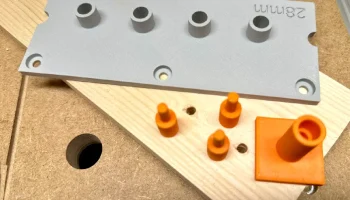

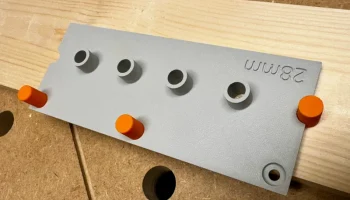

Можно выровнять по краю заготовки с помощью прилагаемых штифтов или разместить заподлицо с задней частью для внутреннего выравнивания.
Поддерживае�� постепенное изменение положения путем совмещения с ранее просверленными отверстиями.

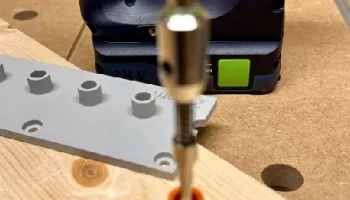

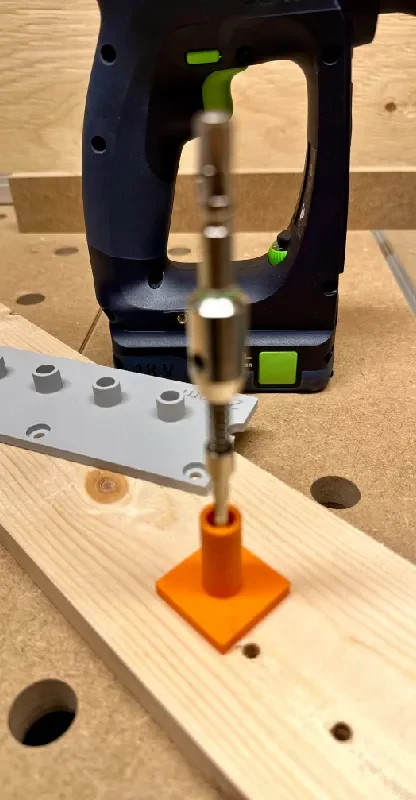

Включает направляющую глубины, оптимизированную для отверстий диаметром 11 мм и подходящую для стандартных штифтов или шарнирных винтов.

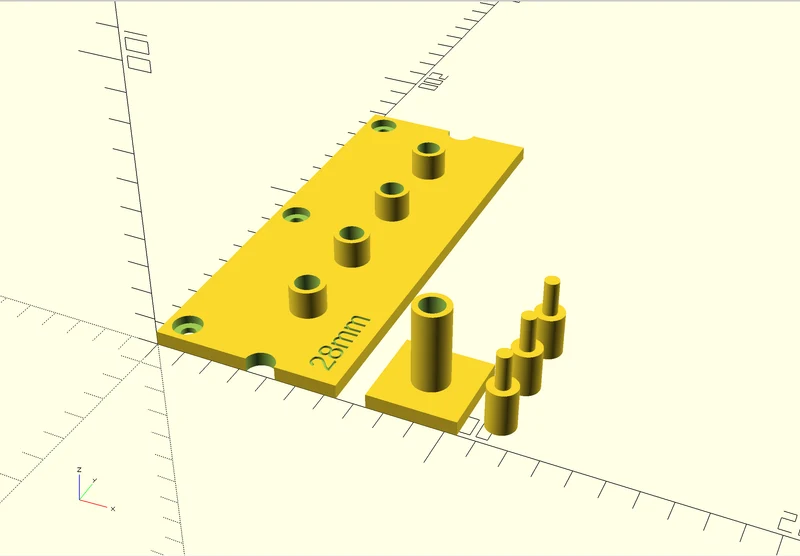

Настраивается через MakerWorld или с помощью прилагаемого файла SCAD с использованием предпочитаемого вами инструмента.
Печать и постобработка
Никаких специальных шагов печати не требуется, но рекомендуется заполнение 50 % д��я обеспечения прочности во время зажима. PLA отлично подходит для периодического использования, хотя PETG или ABS со временем обеспечат большую долговечность. После печати проверьте посадку булавок — они должны плотно прилегать, но не слишком туго. При необходимости вы можете немного изменить размеры штифтов. Для достижения наилучших результатов используйте гладкую поверхность для печати; текстурированная станина может отпечатываться на приспособлении и переносить следы на ваш проект во время зажима.
Журнал изменений
v0 — первоначальный выпуск
