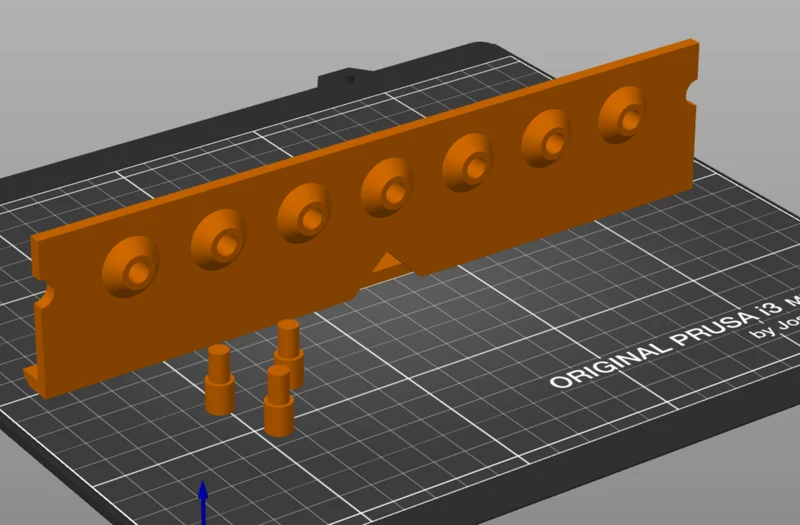

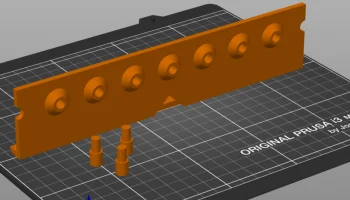

Параметрическое приспособление для полки........
Приспособление для полки со следующими характеристиками:
Полностью параметрический, настраивается в соответствии с вашим вариантом использования: диаметр штифтов, количество штифтов, толщина материала, расстояние до края и т. д. Ссылка на OnShape включена.

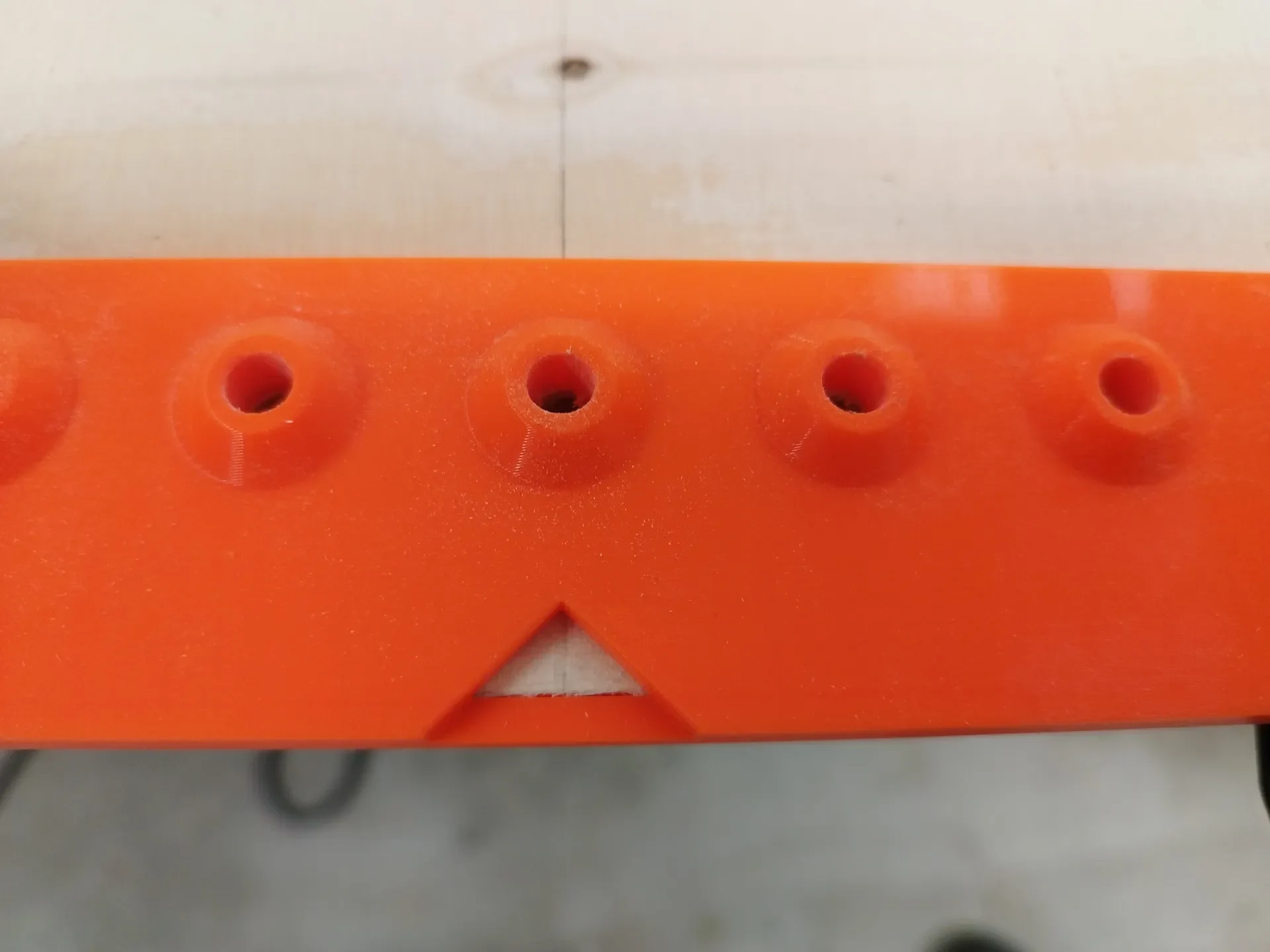

Измерительное окно для легкого выравнивания
Печать без поддержек (проверьте захват с правильной ориентацией)

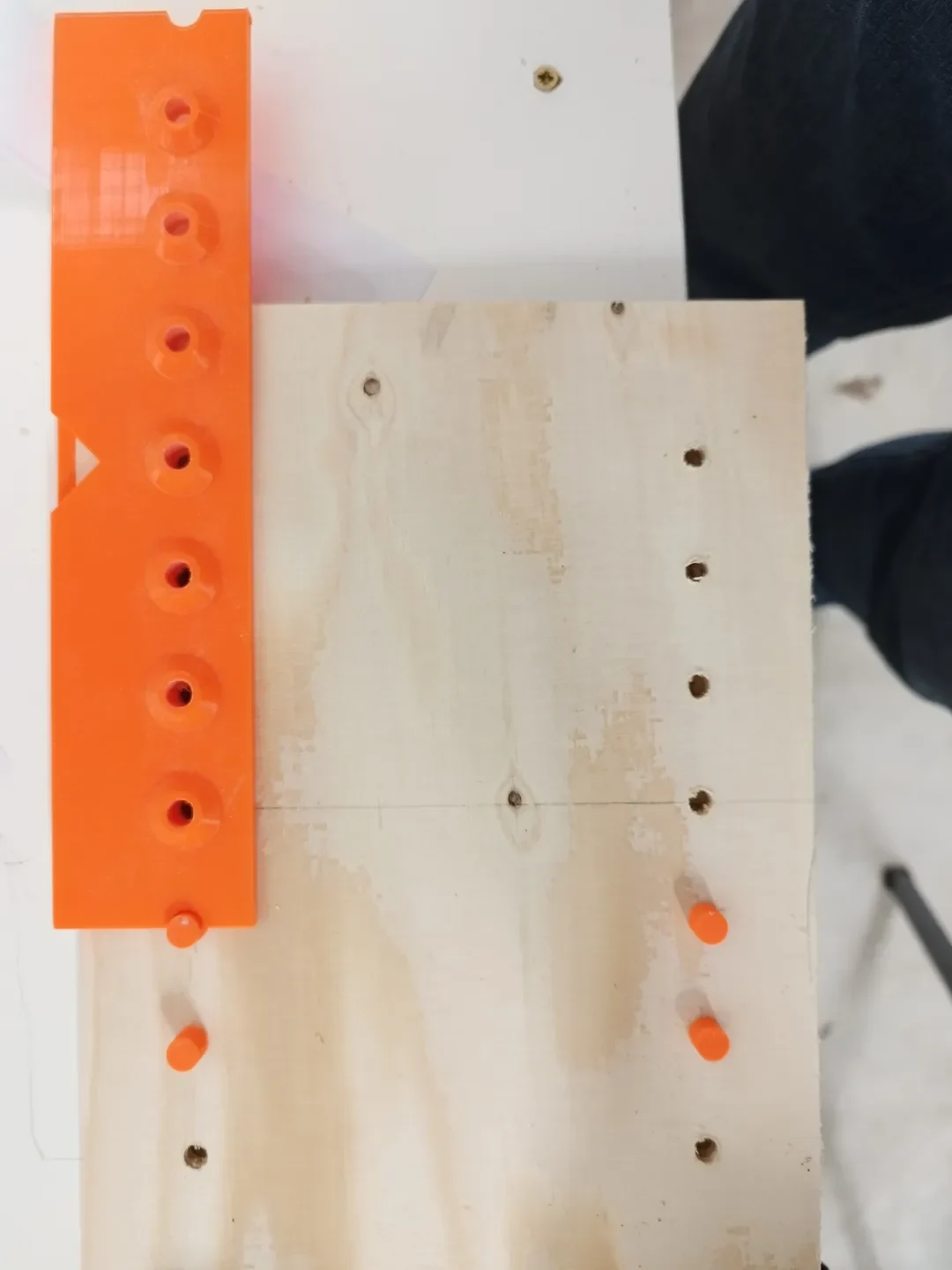

Можно зафиксировать положение с помощью установленного штифта.
В комплект входит калибровочное приспособление для ограничителя глубины.
Образцы файлов печати для штифта 6 мм, глубины 9 мм, материала 15 мм, расстояния до края 28 мм и интервала между штифтами
Настройки печати для приспособлений не имеют значения, а сами штифты (как настройки, так и диаметры) зависят от веса того, что вы пытаетесь сохранить, и толщины материала.
Ограничитель глубины представляет фактическую толщину материала с необходи��ым отверстием в нем.
Я использую самоцентрирующееся сверло, чтобы сначала проделать пилотные отверстия, а затем использую сверло нужного размера с ограничителем глубины на моем портативном сверлильном станке.
Возможно, вам будет сложно вставить булавку. Существует параметр, называемый InsertTolerance, который можно увеличить, чтобы упростить вставку булавки. Вынуть штифт вручную должно быть немного сложно, но все же возможно.
