Бош Кольт | Круглый Джиг

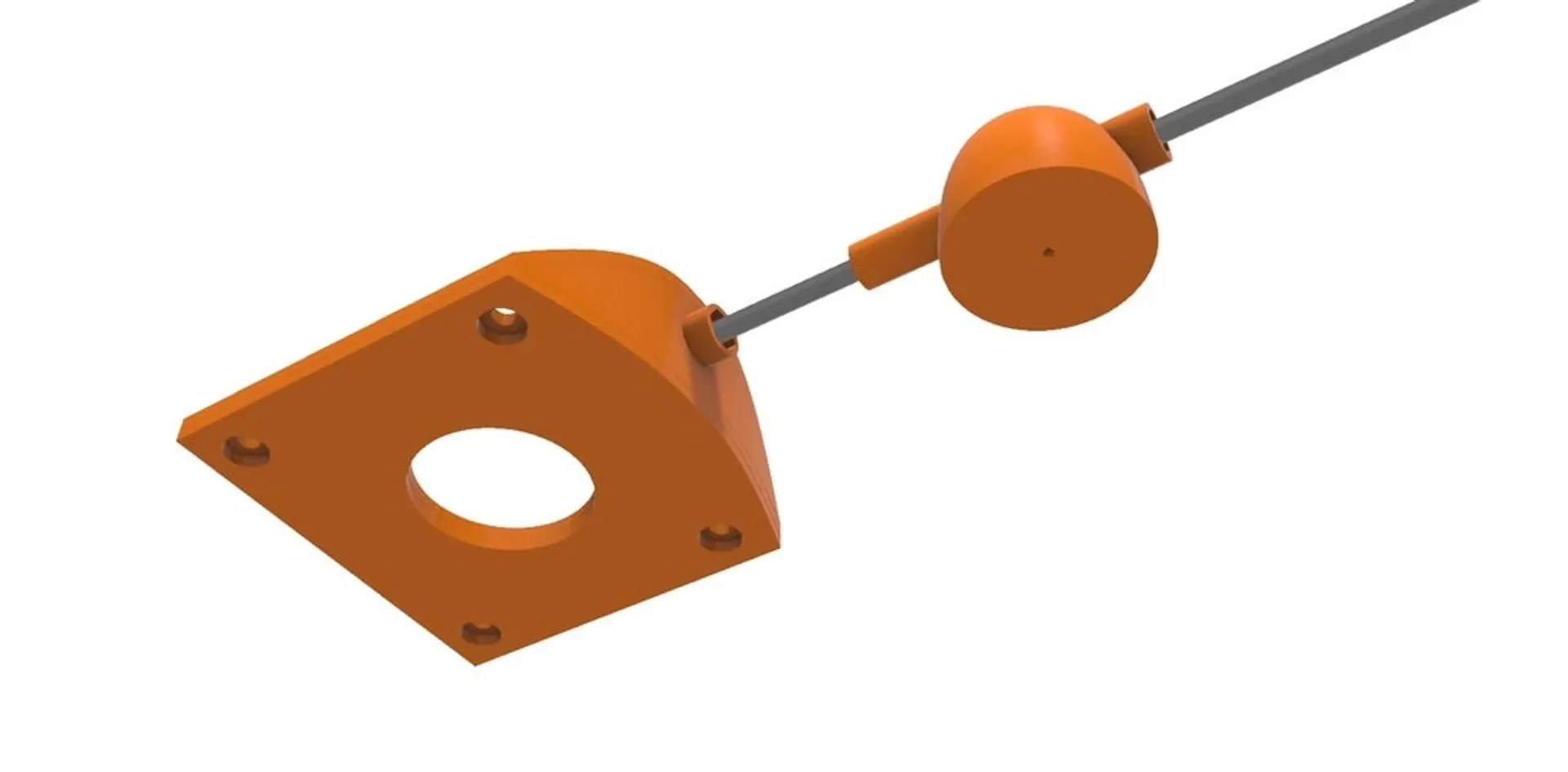

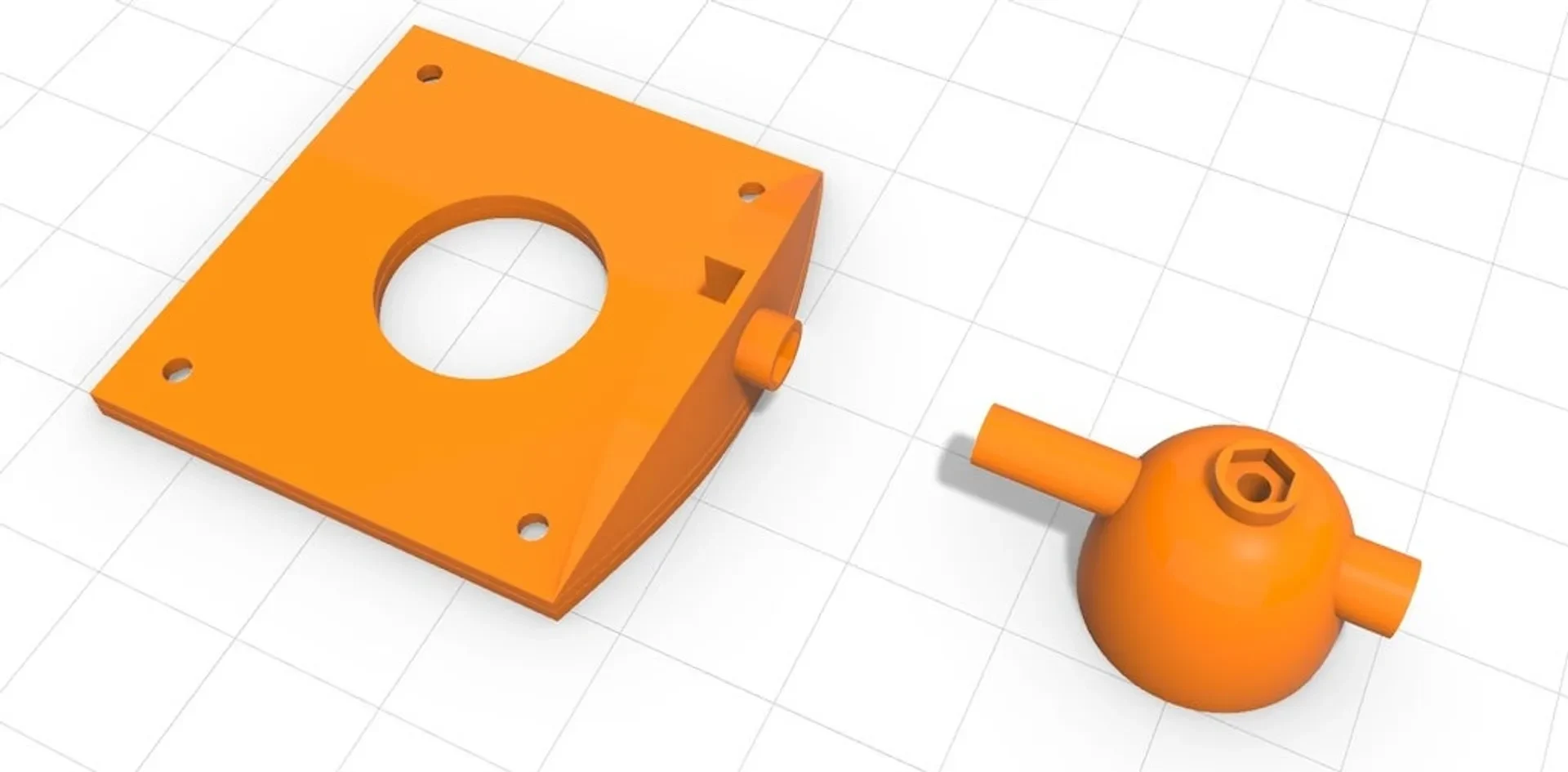

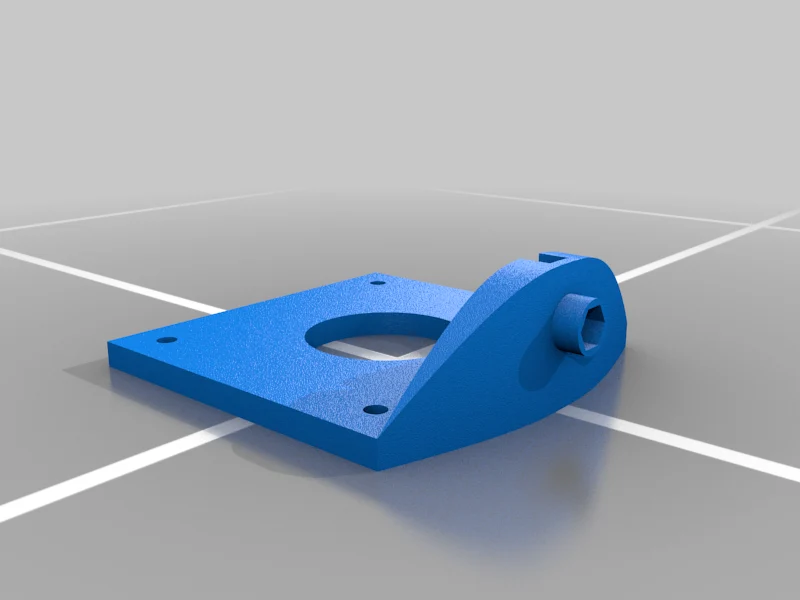

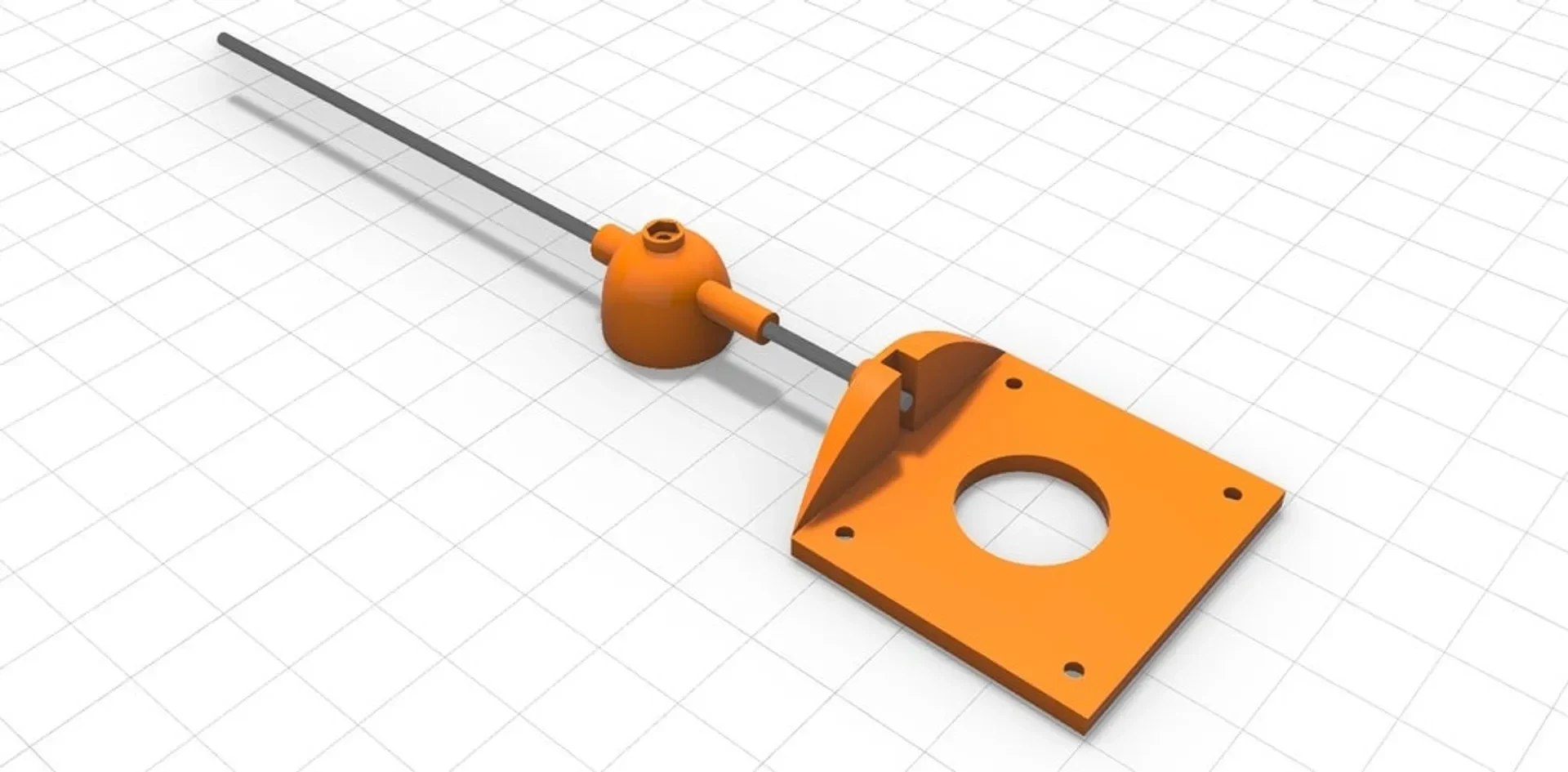

Опорная пластина круглого приспособления для фрезерного станка Bosch Colt модели Palm. Дизайн основан на заводской компоновке. Существующая резьбовая вставка на задней стороне неподвижного основания удерживает одинарный стержень с резьбой, используемый в качестве оси поворота приспособления. Конструкция имеет усиленное отверстие и направляющие для обеспечения дополнительной поддержки и устойчивости.
Материалы:
1 стержень с резьбой 6 мм х 1,0 (длина определяется радиусом окружности)
Гайка 3 х 6 мм х 1,0
Винт с накатанной головкой 1 x 6 мм x 1,0

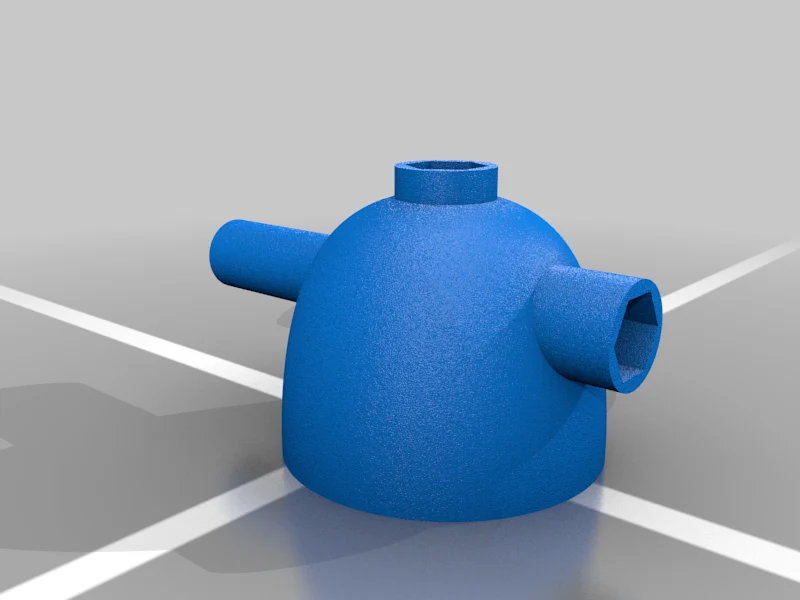

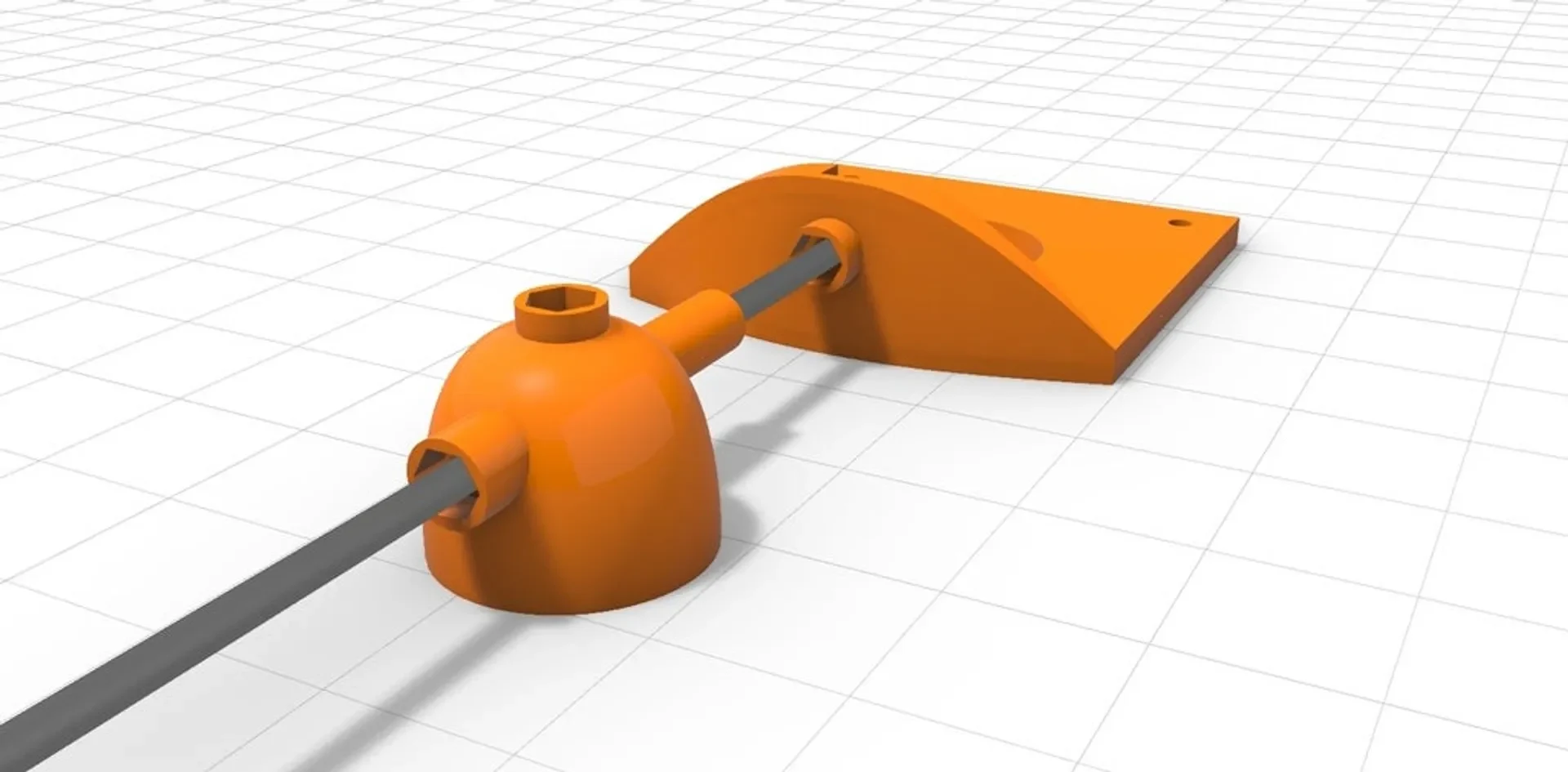

Расположение трех гаек можно увидеть на виде сзади узла. Винт с накатанной головкой входит в верхнюю часть вращающейся оси и используется для удержания узла на желаемой длине. Длина резьбы винта с накатанной головкой должна быть не менее 1/2 дюйма (13 мм).

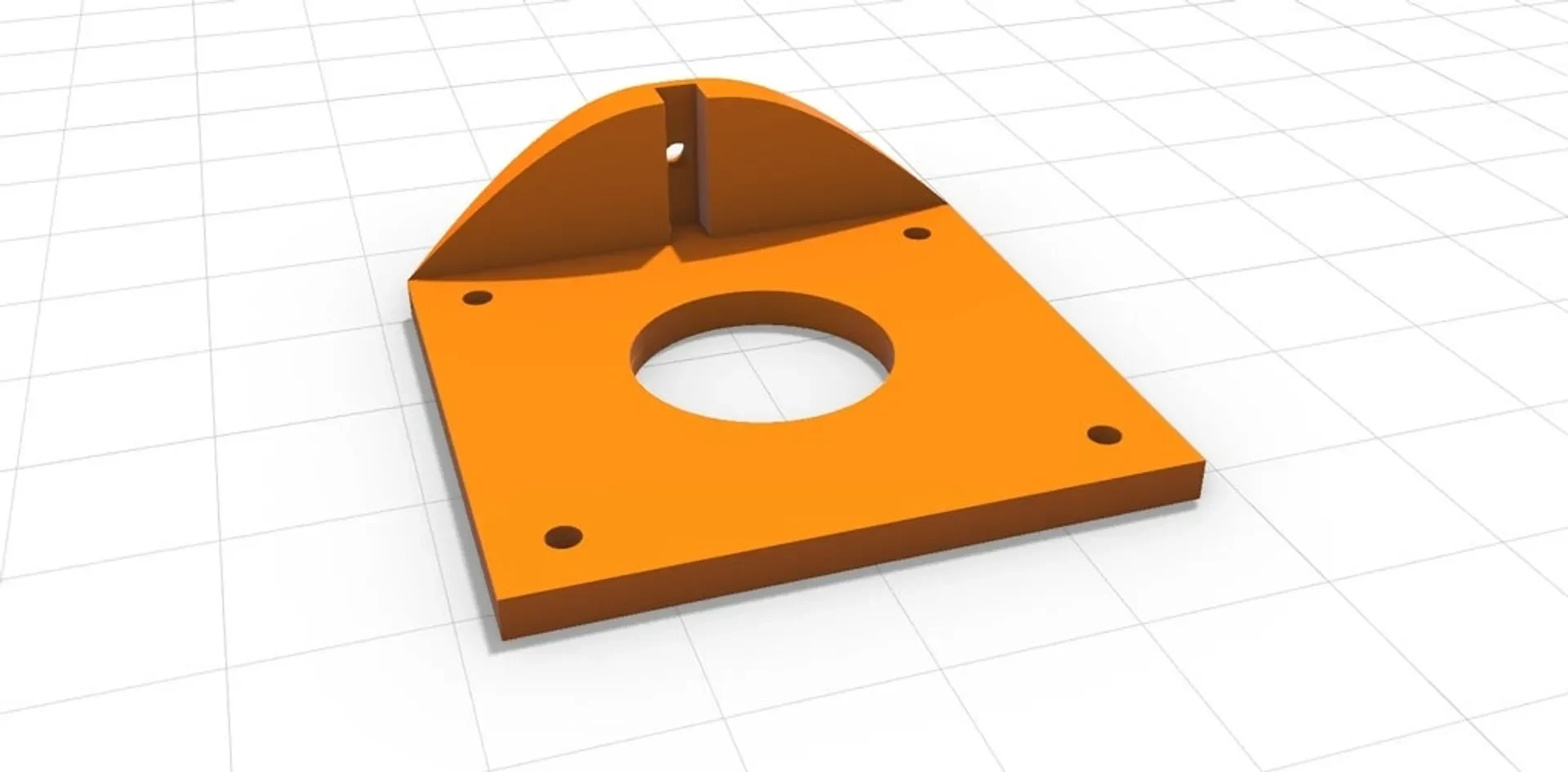

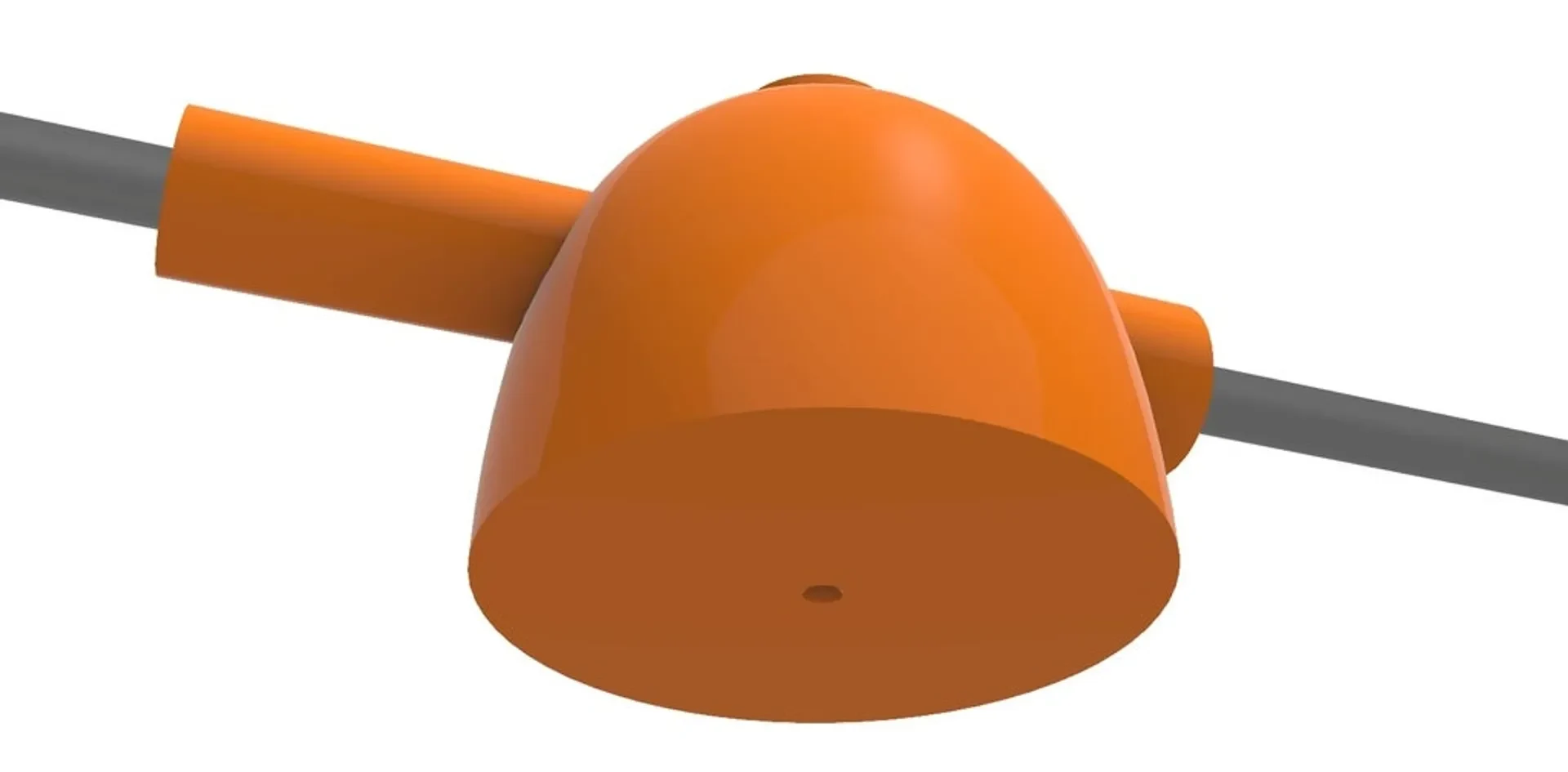

Внизу отступ O.C. чтобы вы могли настроить его крепление к рабочей поверхности по своему усмотрению (см. изображения 3 и 4). Также можно использовать двусторонний клей, чтобы не оставлять следов.
(Можно добавить дизайн глубокого основания, в зависимости от необходимости/интереса)
Эта работа еще продолжается, поскольку я работаю над серией конструкций и адаптеров для совместимости с сист��мами BORA NGX и WTX Clamp-Edge.
Пожалуйста, сообщайте мне о любых проблемах с моделью, чтобы я мог их исправить. Спасибо!
