Удлинитель параллельного зажима Jorgensen........

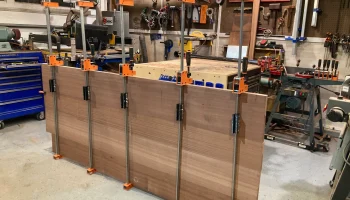

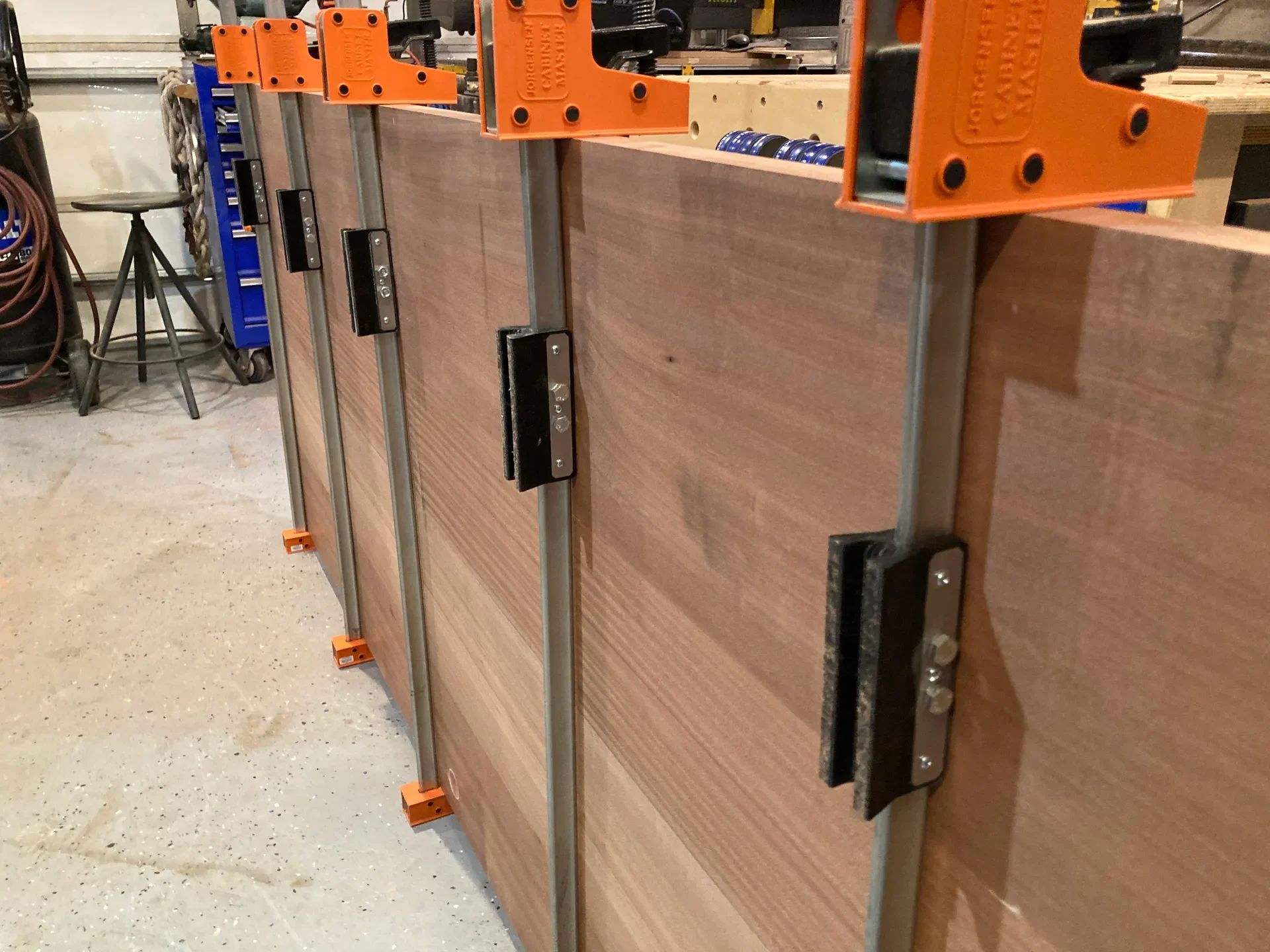

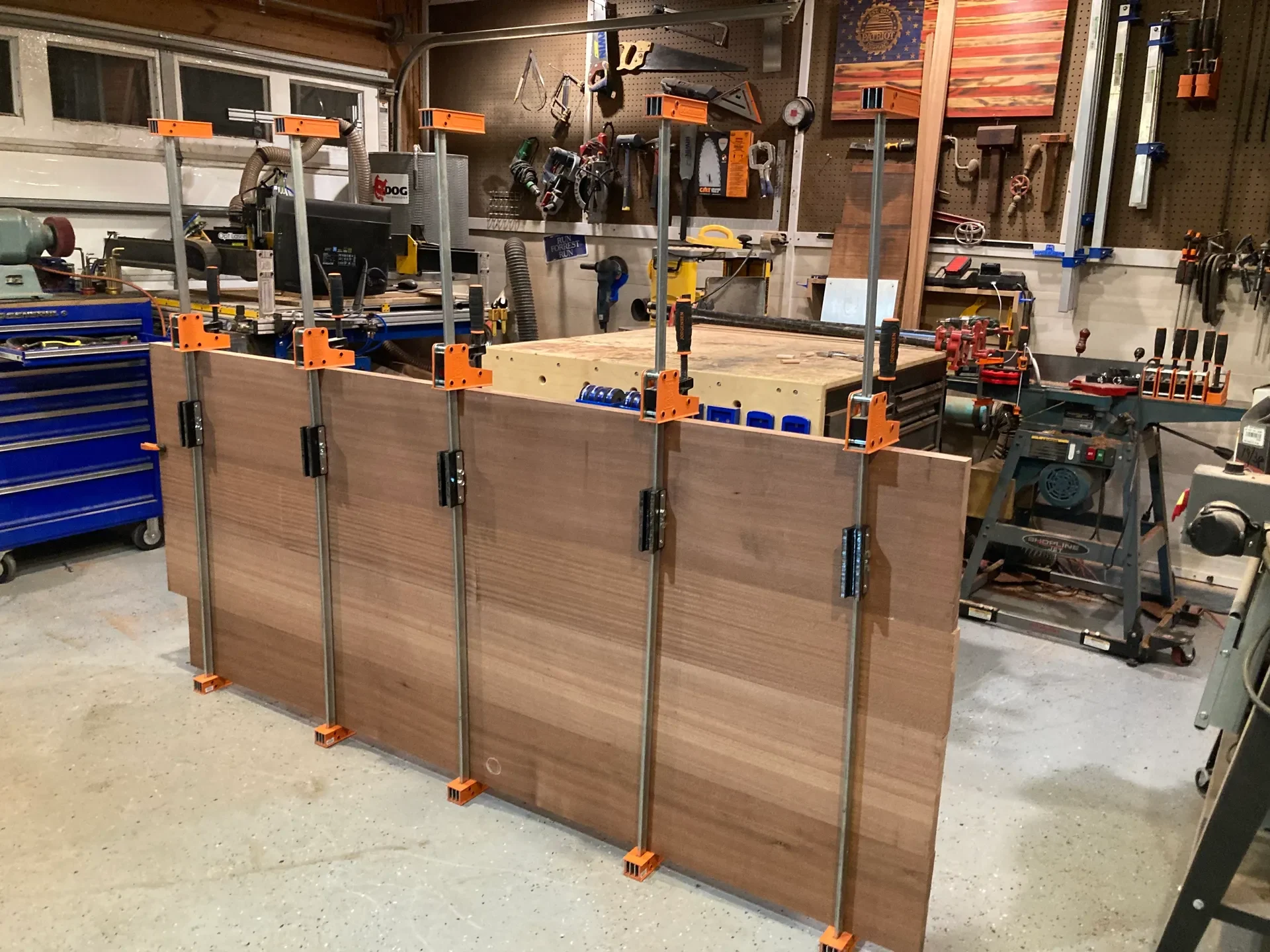

Не имея достаточно длинных зажимов, необходимых для склеивания столешницы, я разработал эти удлинители зажимов, чтобы они подходили к моим параллельным зажимам Jorgensen. Это гораздо более дешевая альтернатива их покупке примерно за 20 долларов за штуку, особенно если вам нужно несколько из них. Ниже приведены две разные версии: одна требует металлической вставки, а другая нет.

Версия 1 (с металлической вставкой):

Необходимый крепеж:

2x (5/16-18 x 1-¼ дюйма) болта и прилагаемые гайки (для крепления зажимов к удлинителю)
6 винтов с цилиндрической головкой (6-63 x ¼ дюйма) (для крепления металлической вставки к отпечатку)

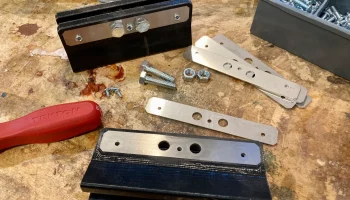

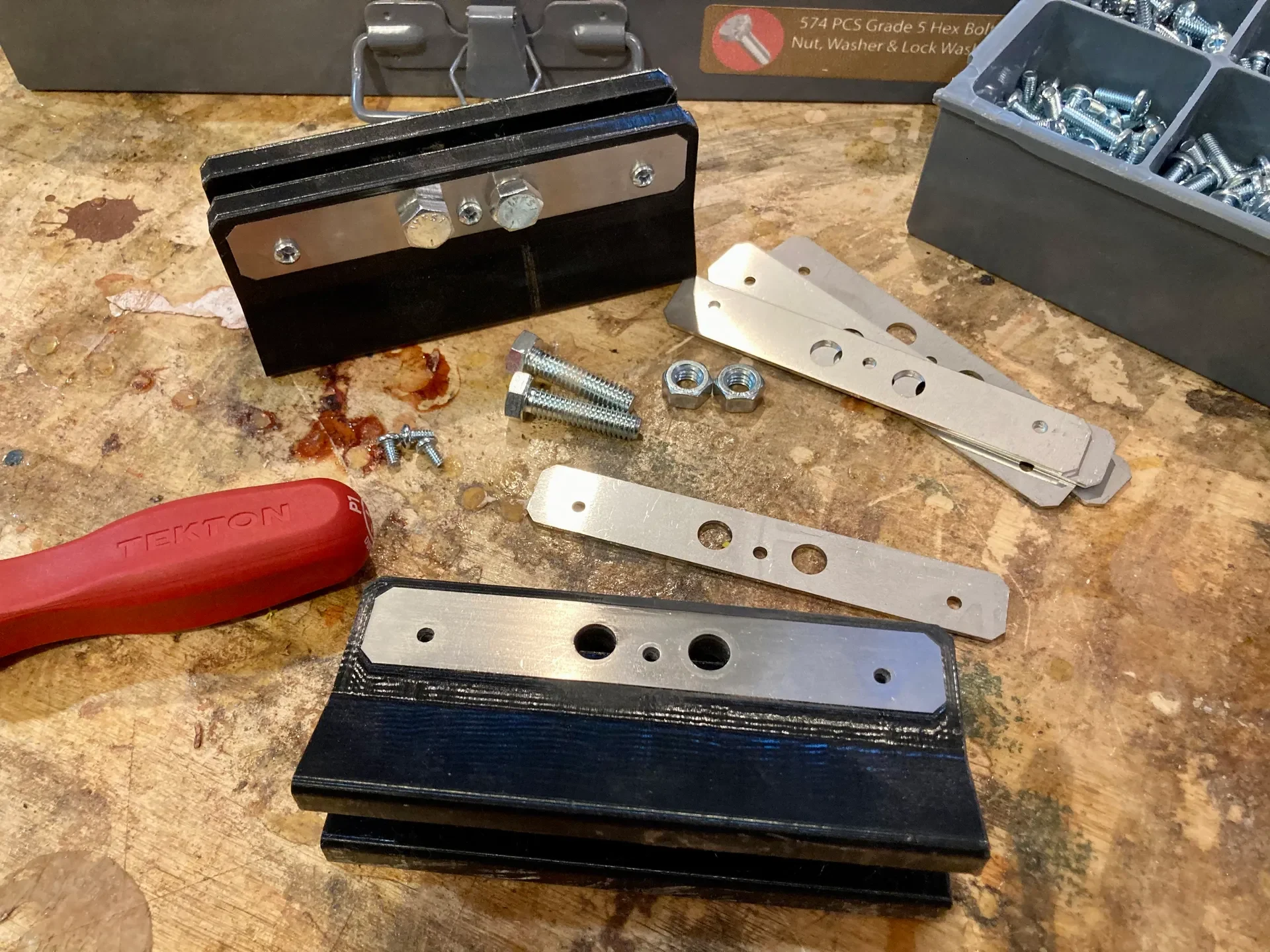

В этих удлинителях используются два куска нержавеющей стали 304 диаметром 0,060 дюйма, вырезанные лазером, которые вставлены в отпечаток. При этом нагрузка от зажима приходится на металлические вставки, а не на пластиковую печать. Я заказал металл, вырезанный лазером, на https://sendcutsend.com/, это стоило около 23 долларов за 14 штук.

Версия 2 (полностью пластик):

Необходимый крепеж:

2x (5/16-18 x 1-¼ дюйма) болта и прилагаемые гайки (для крепления зажимов к удлинителю)

Я построил свои удлинители с металлической вставкой, но провел несколько кратких испытаний без вставки, и удлинители, похоже, прекрасно держались без ��еталла. Прежде чем заказывать металлические вставки, стоит попробовать эту версию, так как она может отлично работать в зависимости от вашего варианта использования.

Обе версии:

НОАК+

75% заполнение

Высота слоя 0,2 мм

7 стен

Печать стоя в пол��ый рост

Примечания:

Я прикрепил файл fusion 360 .f3d, чтобы вы могли изменить дизайн и создать другие аксессуары. Одна из моих идей, которую можно было легко реализовать на основе моей модели, — это опорные кронштейны для материала, которые удерживают древесину от зажимной планки.
