Кронштейны для деревообрабатывающего проекта для пиломате..

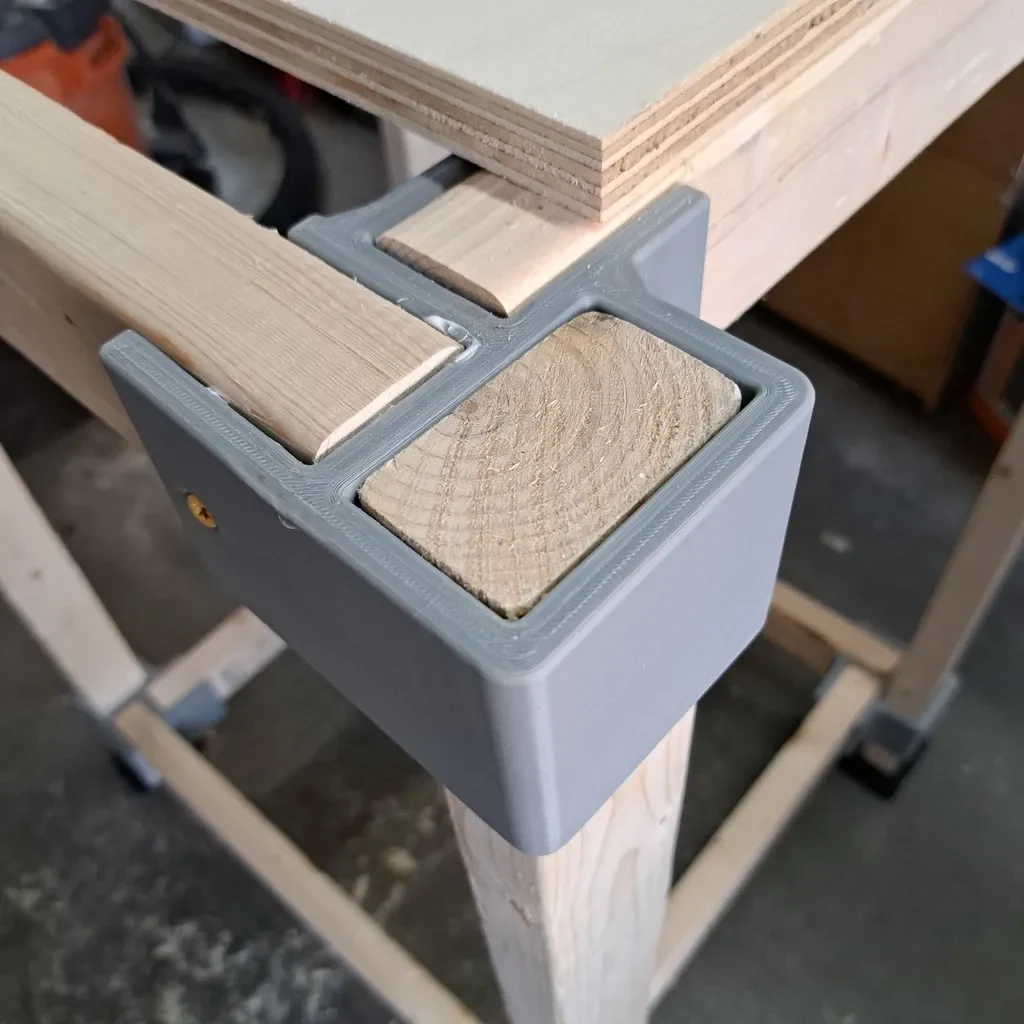

Кронштейн для сборки изделий из дерева, например подставки для 3D-принтера, из бруса 2x3. Эти кронштейны прочные, но они не предназначены для крупных проектов, работающих в тяжелых условиях. Этот дизайн основан на многих из этих стилевых кронштейнов, которые можно найти в хозяйственных магазинах, на Amazon и, в частности, на этом дизайне, который можно найти на печатных изданиях (3d-печатные кронштейны для стеллажей, Rob Beast (All Things STL)).

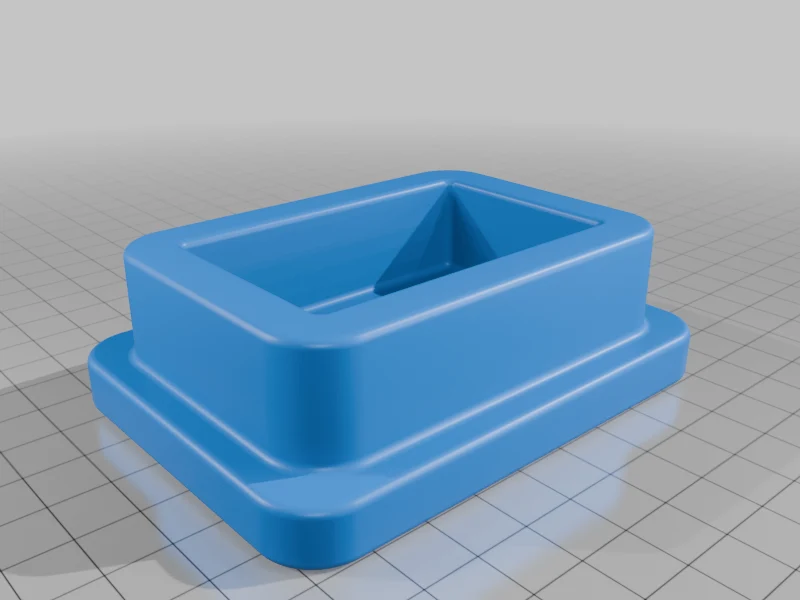

Вам нужно будет распечатать комплект из 4 кронштейнов для каждой «полки». Поместите скобки в слайсер и убедитесь, что две скобки зеркально отражены. Разрежьте на 0,2 слоя с 5 стенками и 30-процентным кубическим заполнением. На каждый комплект кронштейнов потребуется примерно 950 граммов или чуть меньше 1 кг рулона нити. Используйте те же настройки для ног. Если вы используете больше слоев и наполнителя, я рекомендую приобрести рулон�� нити по 3 кг.

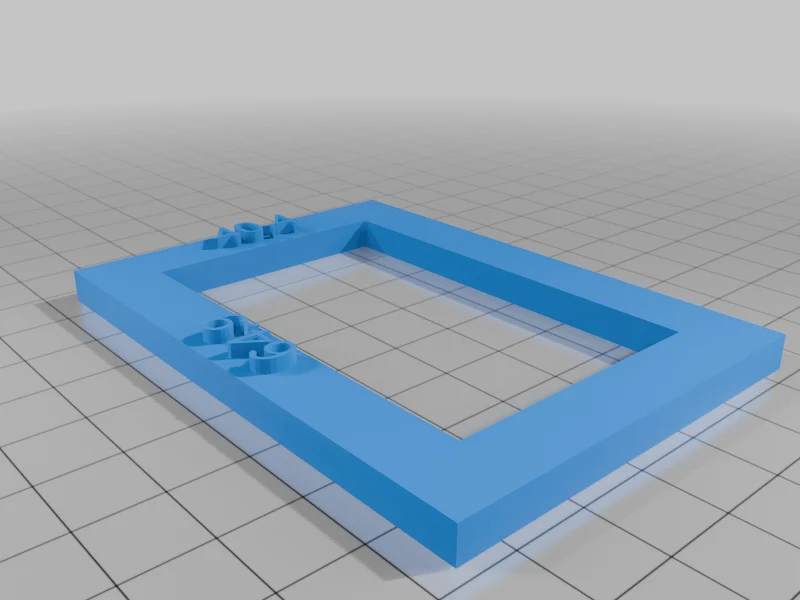

****РАСПЕЧАТАЙТЕ ПРОБНЫЕ ОБРАЗЦЫ, ЧТОБЫ УБЕДИТЬСЯ СООТВЕТСТВИЕ ПИЛОМАТЕРИАЛУ ПЕРЕД ЗАВЕРШЕНИЕМ. Возможно, вам придется увеличить или уменьшить масштаб в слайсере****

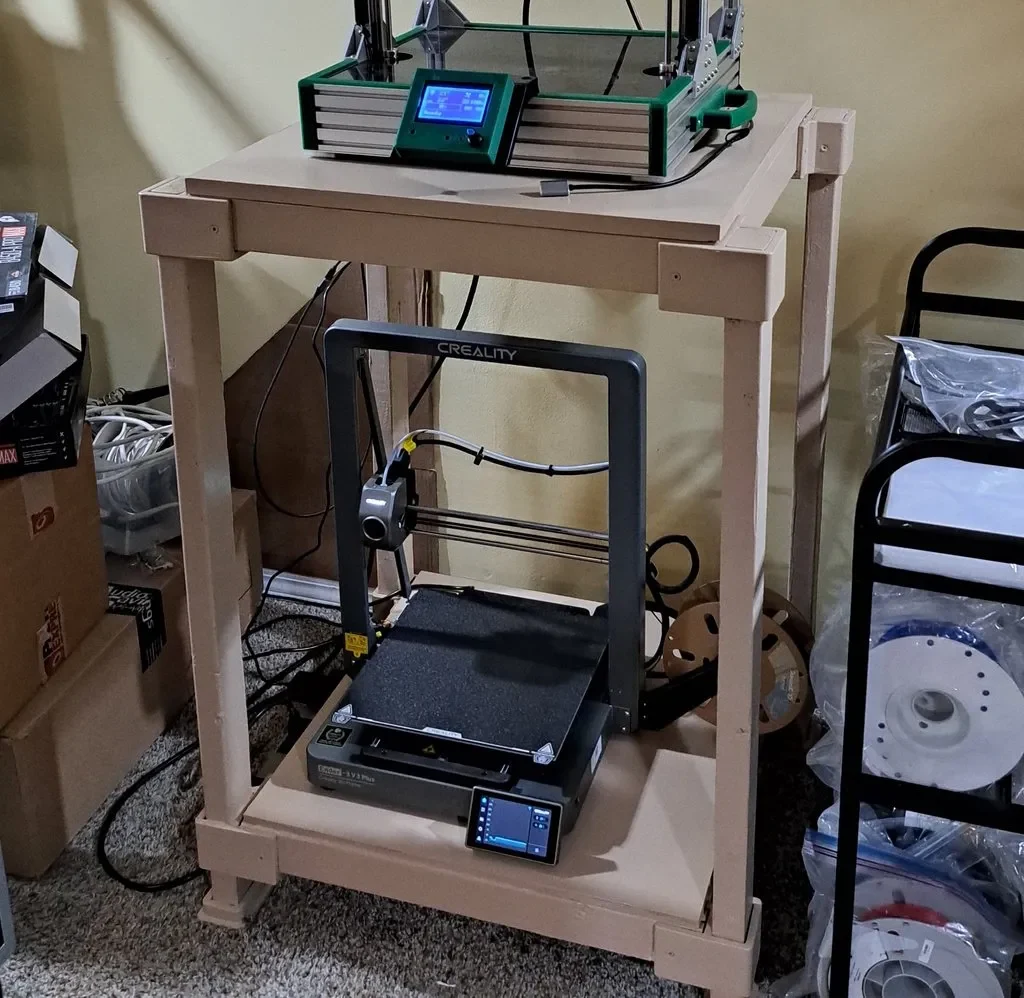

Чтобы построить эту конкретную подставку для 3D-принтера: Возьмите 5 шпилек 2x3x8 как можно более прямых (1 дополнительная 2x3 на всякий случай). Я рекомендую вам покупать в одном магазине, чтобы они были практически одинаковыми по размерам. Возьмите коробку с винтами № 8 x 1 1/2 дюйма. Я использовал шурупы, которые нашел на Amazon. https://www.amazon.com/gp/product/B0CGX1PXG5/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
Вырежьте 4 секции 2x3 длиной 39 дюймов для ножек (Z). Вырежьте 4 секции 2х3 по 24 дюйма для передней/задней части полок (X). Вырежьте 4 секции 2х3 по 20 дюймов для боковых сторон полок (Y). Разрежьте фанеру, ДСП, МДФ или OSB толщиной 1/2 или 3/4 дюйма на квадраты размером 24x24 дюйма. Вы также можете использовать пиломатериалы, например 1x4, 1x6 или 1x12, и сделать верхушки.

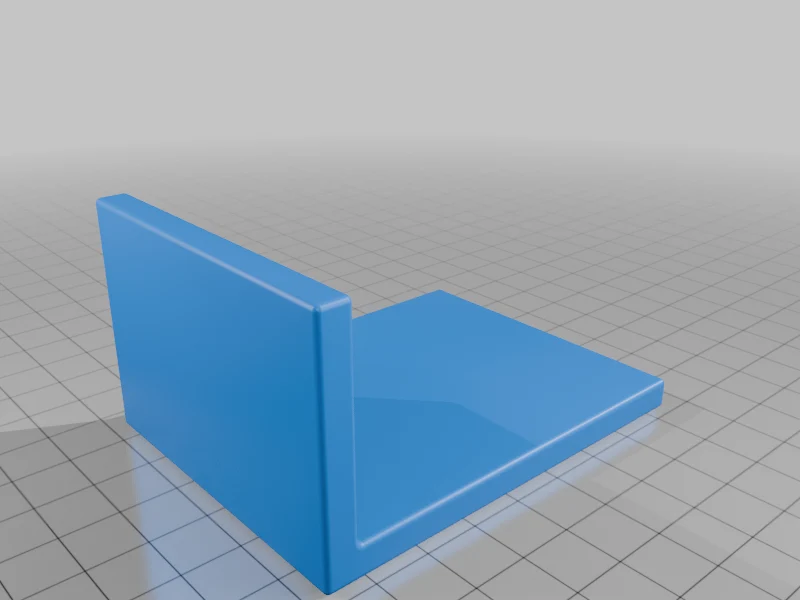

Используйте направляющую нижней полки, чтобы закрепить нижние кронштейны на расстоянии 3 дюймов от низа. Установите кронштейны, совместив их с верхом.
Из-за расположения отверстий для винтов вам необходимо сначал�� установить ножки (Z), затем переднюю часть (X) и, наконец, боковые стороны (Y).
Я рекомендую использовать не только винты, но и промышленный клей. Прежде чем вкручивать винты, плотно зажмите каждое соединение в обоих направлениях, чтобы оно было квадратным и без зазоров.
Я использовал столярный клей для верха, и никаких шурупов, кроме кронштейнов, карманных шурупов или шурупов, проходящих через верхнюю часть, тоже не получится.

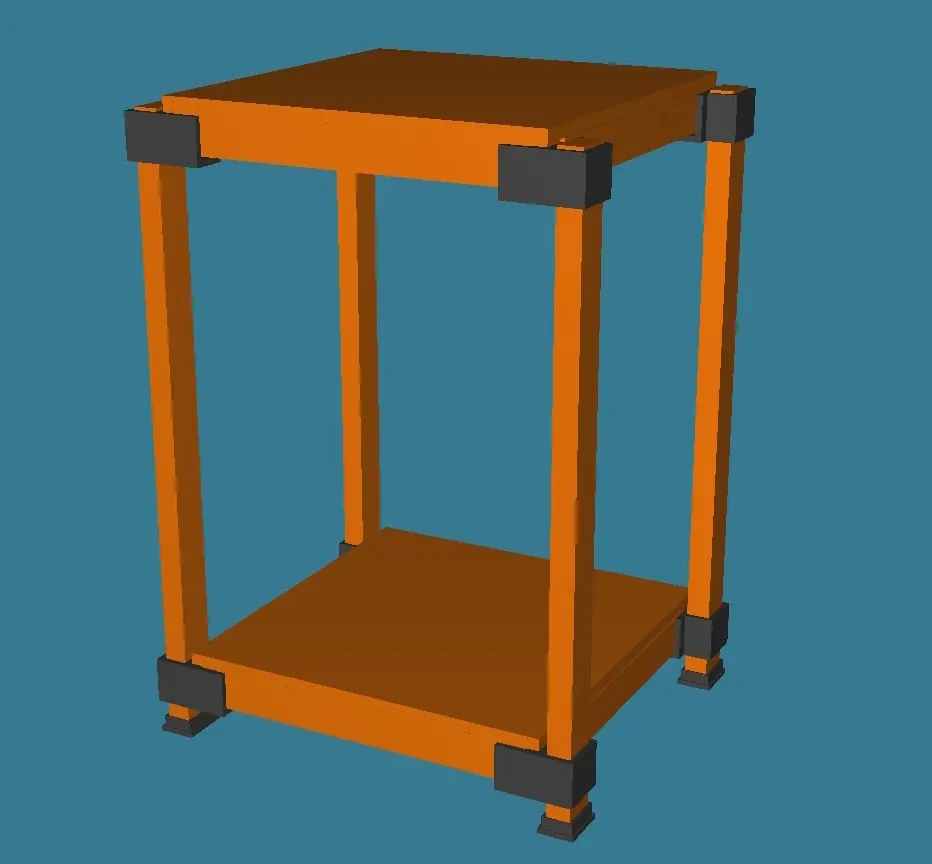

Первоначально я смоделировал их в Freecad.****Я все еще работаю над настраиваемыми файлами OpenScad, чтобы можно было сделать их точно подходящими для вашего конкретного пиломатериала и вашего конкретного принтера.**** Существуют различия в зависимости от того, где вы покупаете свои 2x3. Для этого проекта я купил 2x3 в Home Depot.
