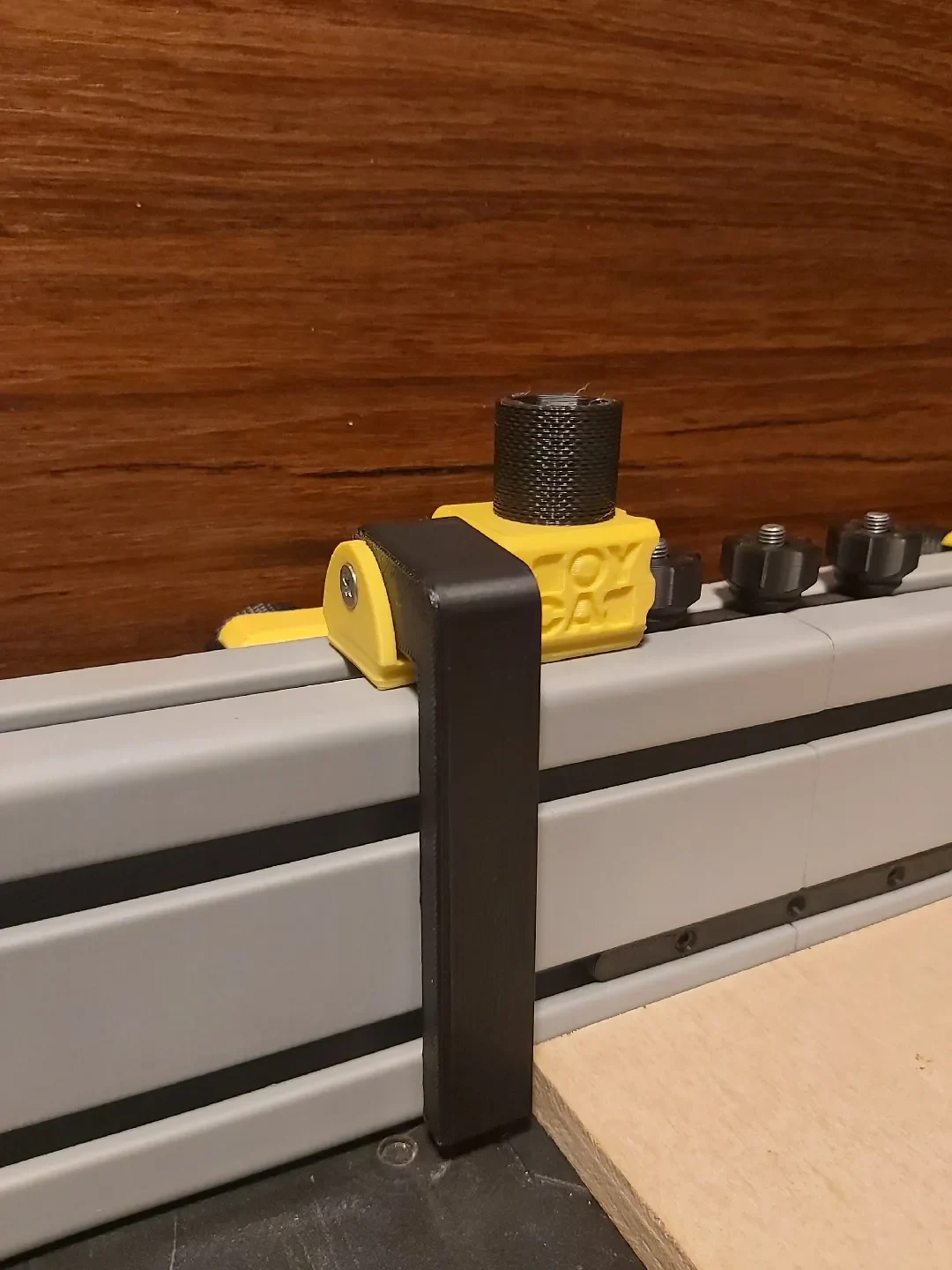

Современный стоп-блок

Устали от простых дизайнов в мире деревообработки? Хотите что-то не только функциональное, но и эстетичное?

Что ж, вот что-то, что вам может понравиться!

Вот лишь несколько причин распечатать этого плохого парня:

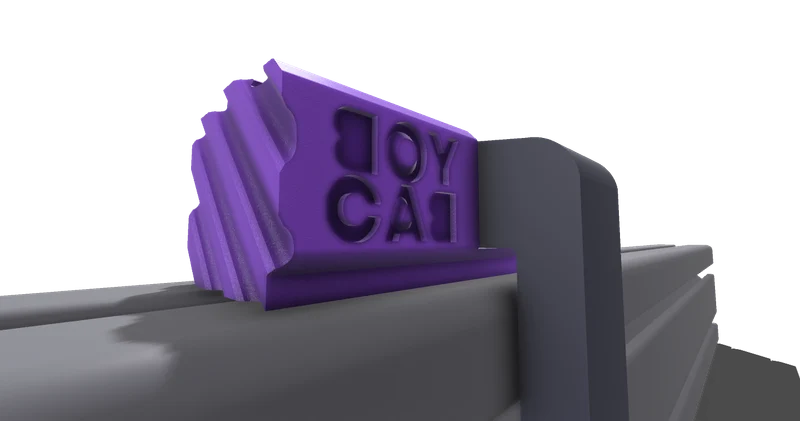

Имеет тактильные скошенные края.
Рельефный узор в тонкую полоску отлично смотрится на заборе.

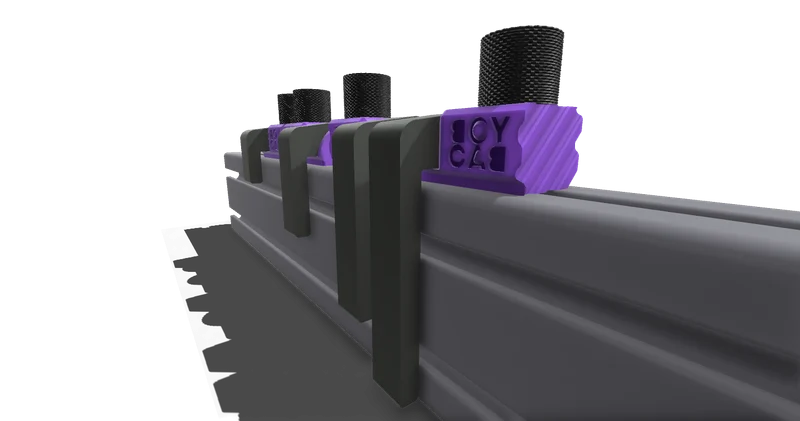

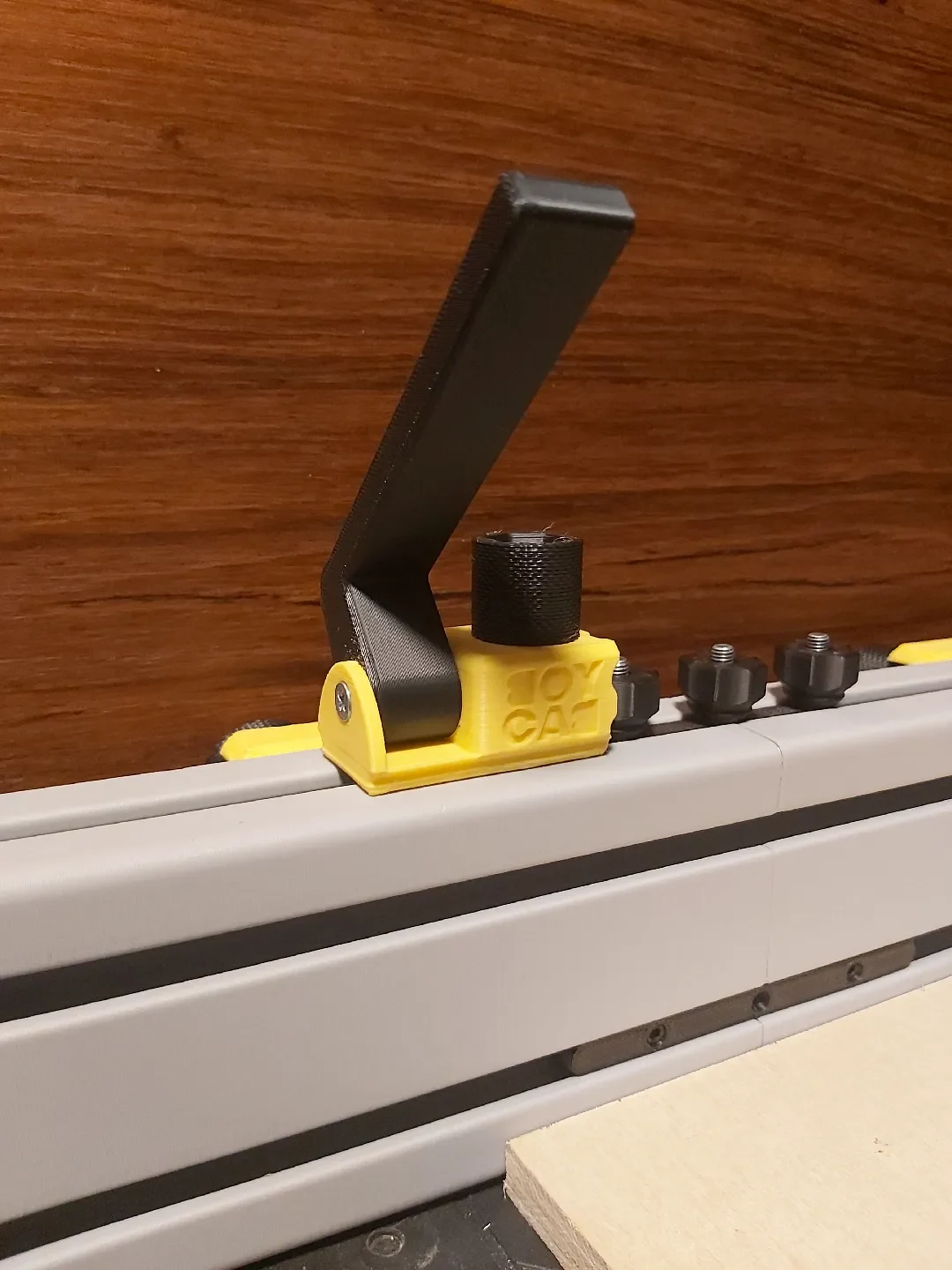

В каждом наборе есть опция, позволяющая переворачивать руку вверх/вниз влево или вправо.

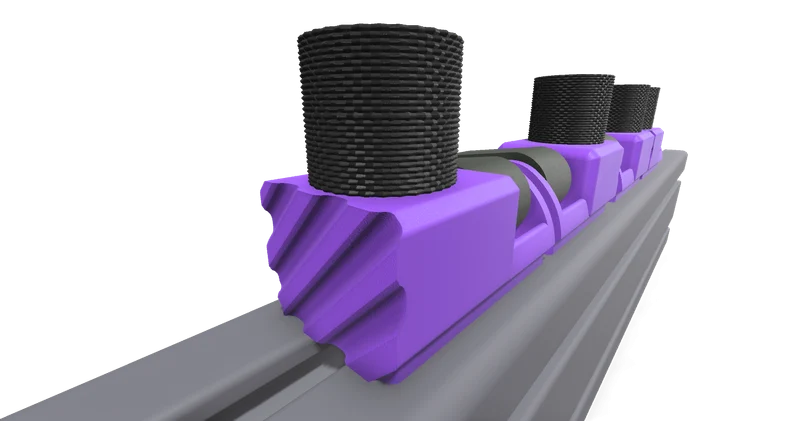

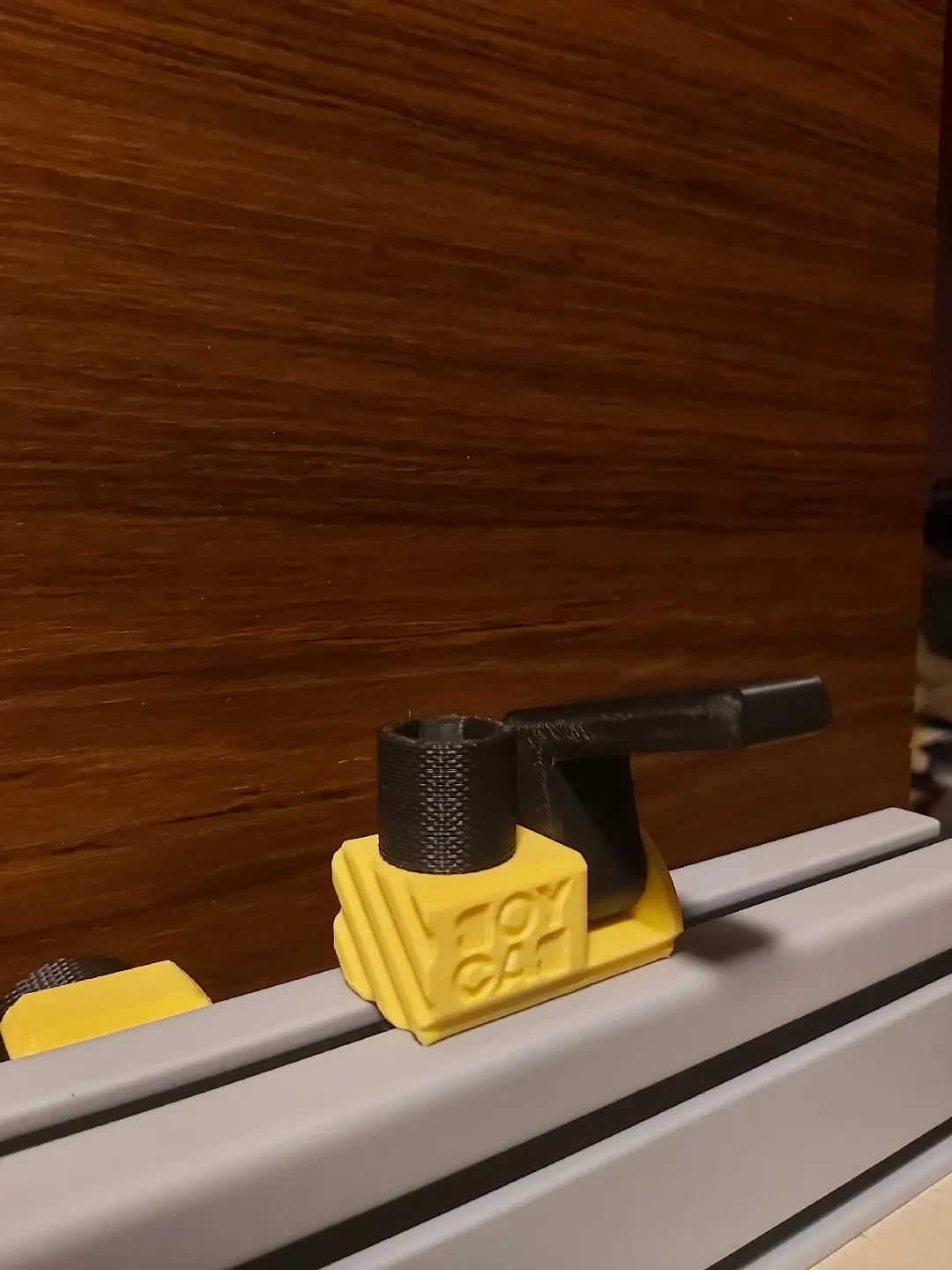

Включает файлы для ручки с накаткой, которая помогает удерживать давление.
Вмещает Т-образные направляющие/т-образные болты размером 5/16 и ¼ дюйма.

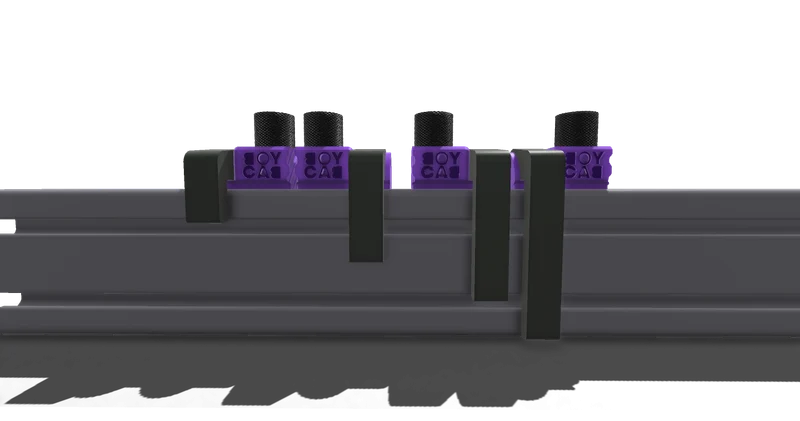

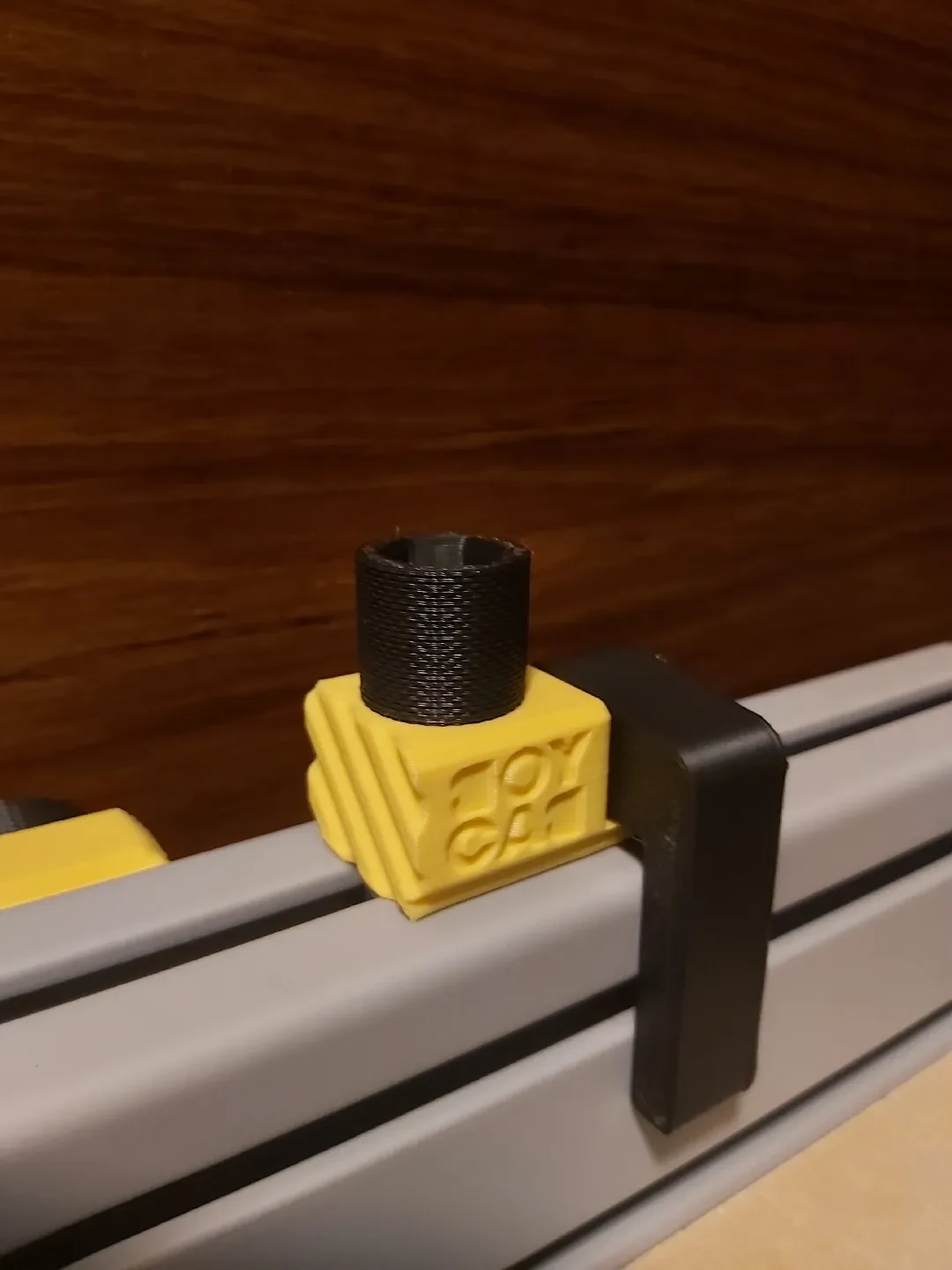

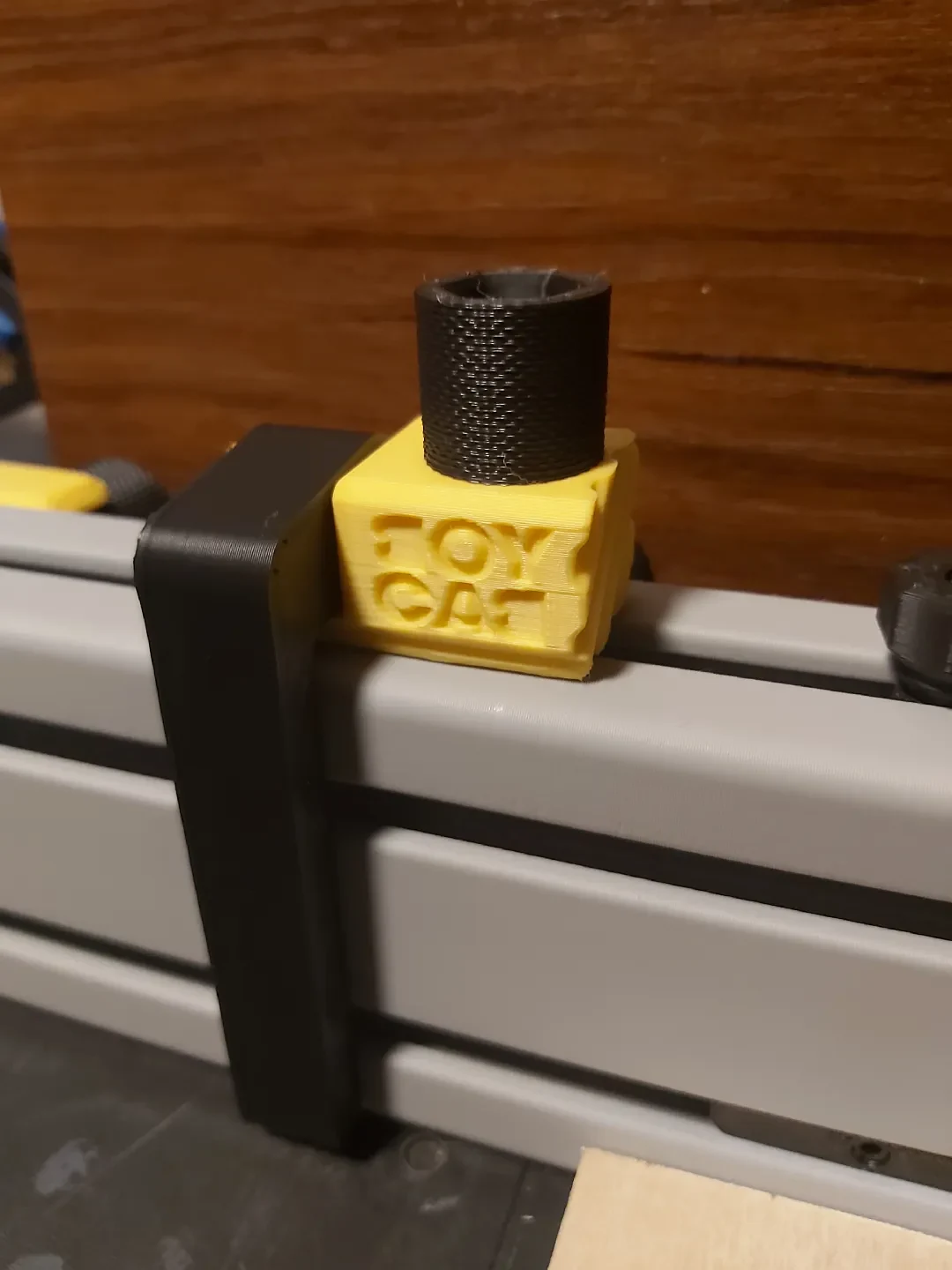

Прекрасно работает с экструзией 4040 и 4080, но также может использоваться и с t-track.

Мой стоп-блок разрабатывался тщательно и продуманно на каждом этапе. Его можно распечатать без подставок, и для сборки требуется только 2 детали и 2 детали для крепления.

Аппаратное обеспечение:

1 х вставная гайка M4 (https://a.co/d/dOyuSTL)
***Нагревательные вставки тоже могут подойти, но я еще не проверял)

1 винт с потайной головкой M4 x 30 мм (https://a.co/d/dz0HMVt)

1 Т-образный болт ¼ или 5/16 (должно быть легко найти)

1 шестигранная гайка ¼ или 5/16 (должно быть легко найти)

Распечатать руководство:

Высота слоя: 0,25

Заполнение: 10-25 % (сотовый вариант подойдет хорошо).

Поддерживает: Нет

Ориентация:

Корпус стоп-блока печатается так, чтобы его нижняя часть касалась платформы принтера.
Стопорный рычаг напечатан на боковой стороне для максимальной прочности.
