Прочные дюбели

Прочные дюбели

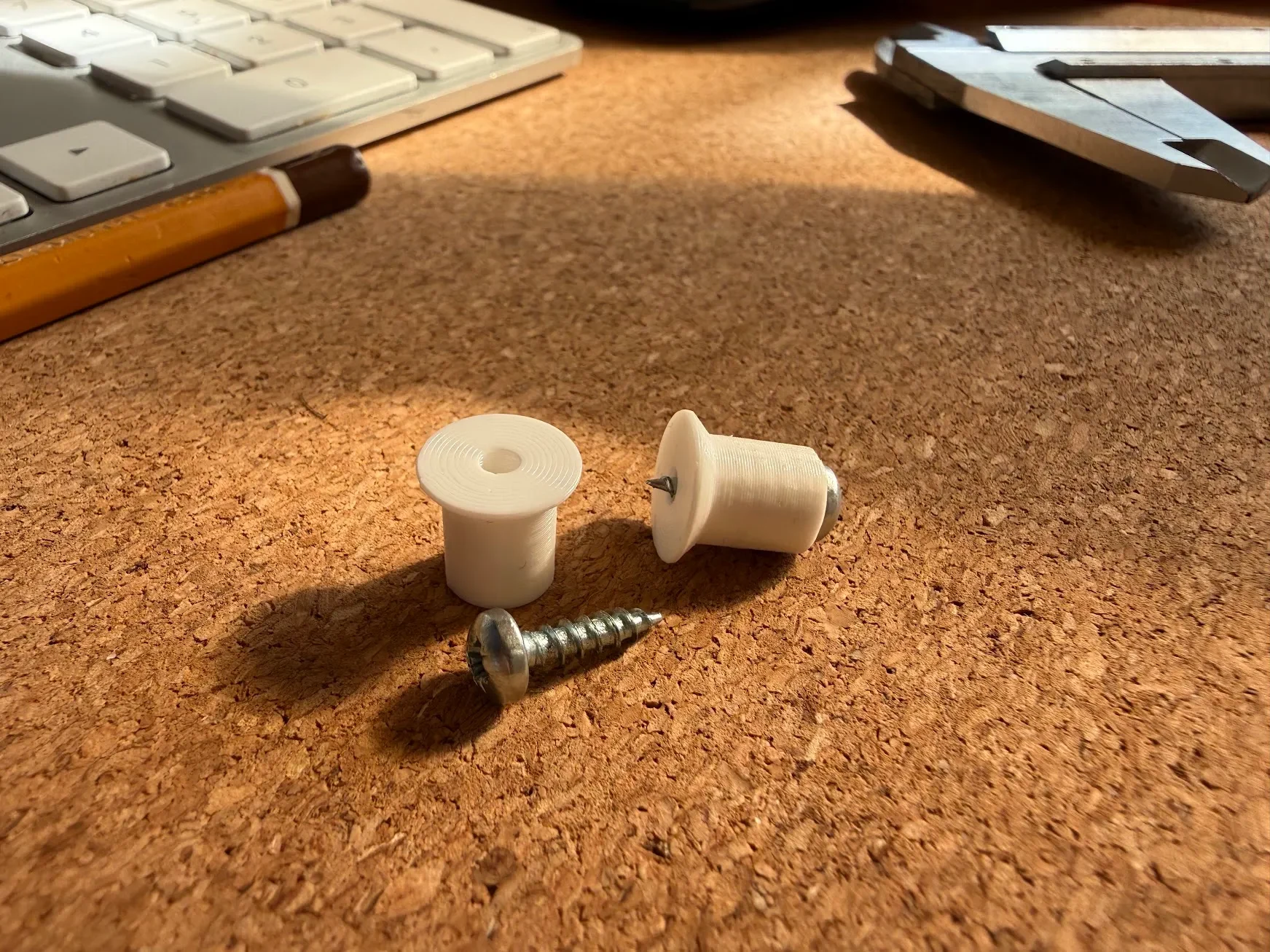

Вы можете их полностью распечатать, но обычно наконечник не держится очень долго. Это лучшее решение: использование винта для наконечника делает его очень прочным. Это замечательно, если у вас уже есть эти винты и вы не можете найти металлические дюбели, как я.

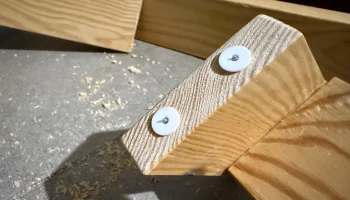

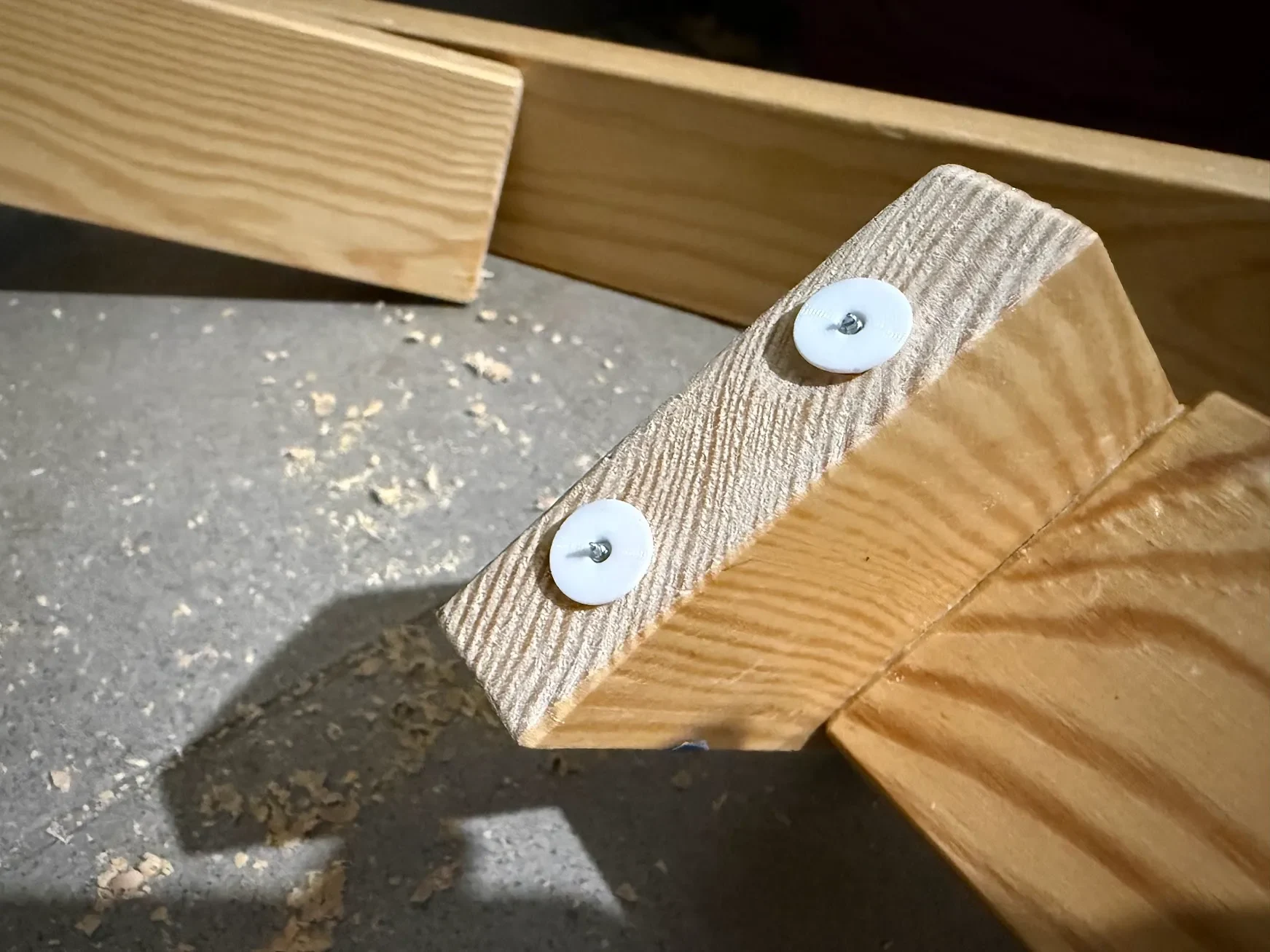

Работают отлично, проверено в полевых условиях. После некоторого использования наконечник винта немного затупляется, но все равно работает как шарм.

Отверстие для винта рассчитано на универсальный винт 3x12.

Ключевые особенности
Как настроить
Создайте учетную запись Onshape. (Бесплатно для личного использования)
Скопируйте этот документ.

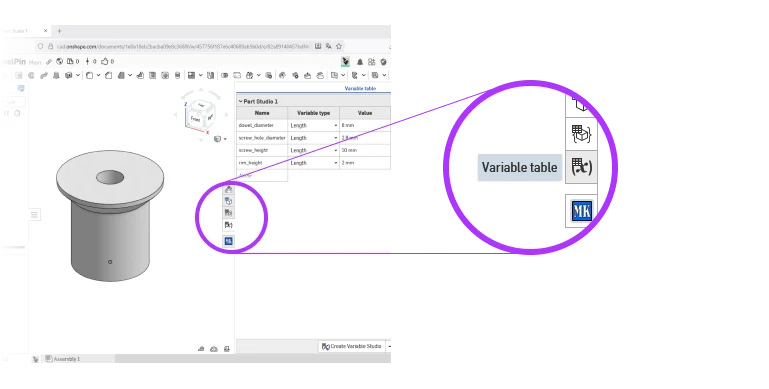

Перейдите к переменным, как показано на рисунке ниже.
Отредактируйте значения, если вам нужен штифт другого диаметра или вы хотите использовать другой винт.
сделайте «screw_hole_diameter» примерно на 0,2 мм меньше диаметра винта, чтобы обеспечить правильную посадку.
сделайте «pin_height» примерно на 2 мм меньше длины винта, чтобы обеспечить правильный кончик.

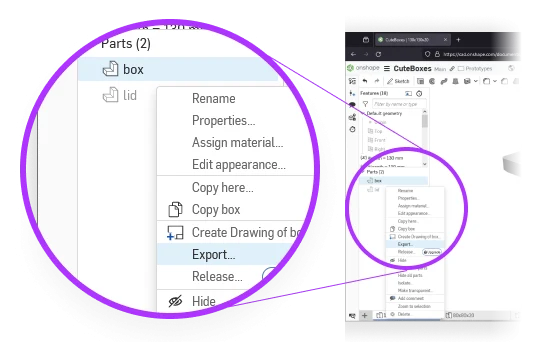

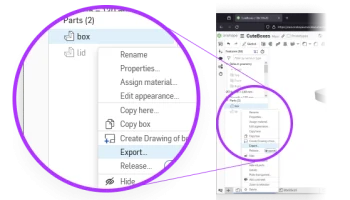

Экспортируйте деталь, щелкнув ее правой кнопкой мыши, как показано на рисунке ниже.
Распечатать
Как собрать

Выступы вкручивают винты в распечатанный штифт :)
