Стабильный и водонепроницаемый корпус OpenSCAD V7.4 от pbtec

Смотрите здесь замечательный комментарий пользователя:
«Это БЕЗУМИЕ! Вы, сэр, заслуживаете самых больших аплодисментов. Это ящик, который управляет ими всеми!.. Должен признаться, что сначала я не понял, что вы имели в виду, говоря о возможностях SCAD, и самостоятельно изменил его размер, вырезав xD, затем я проверил версию SCAD, и у меня просто отвисла челюсть!.. Это ОТЛИЧНЫЙ проект!»

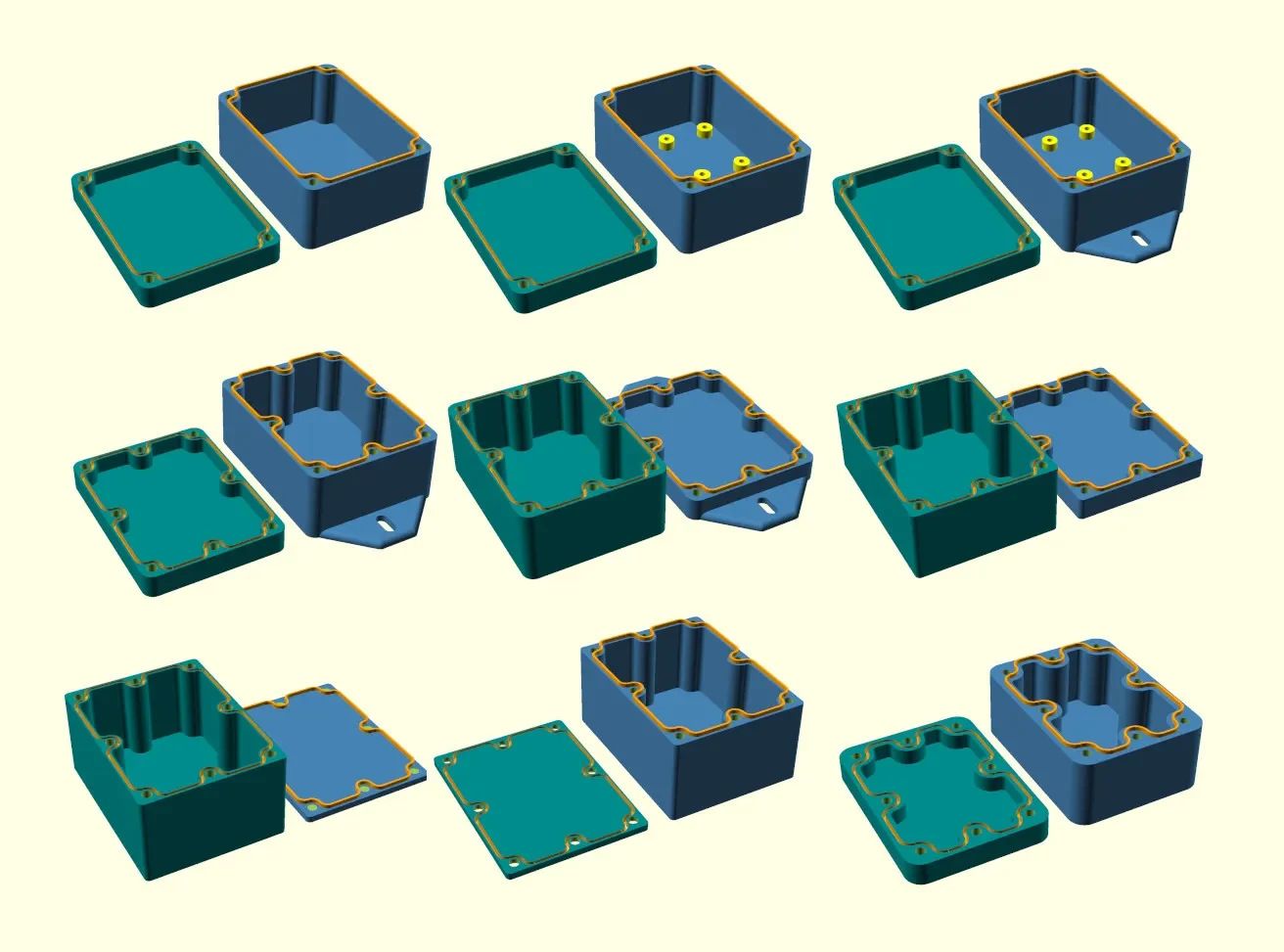

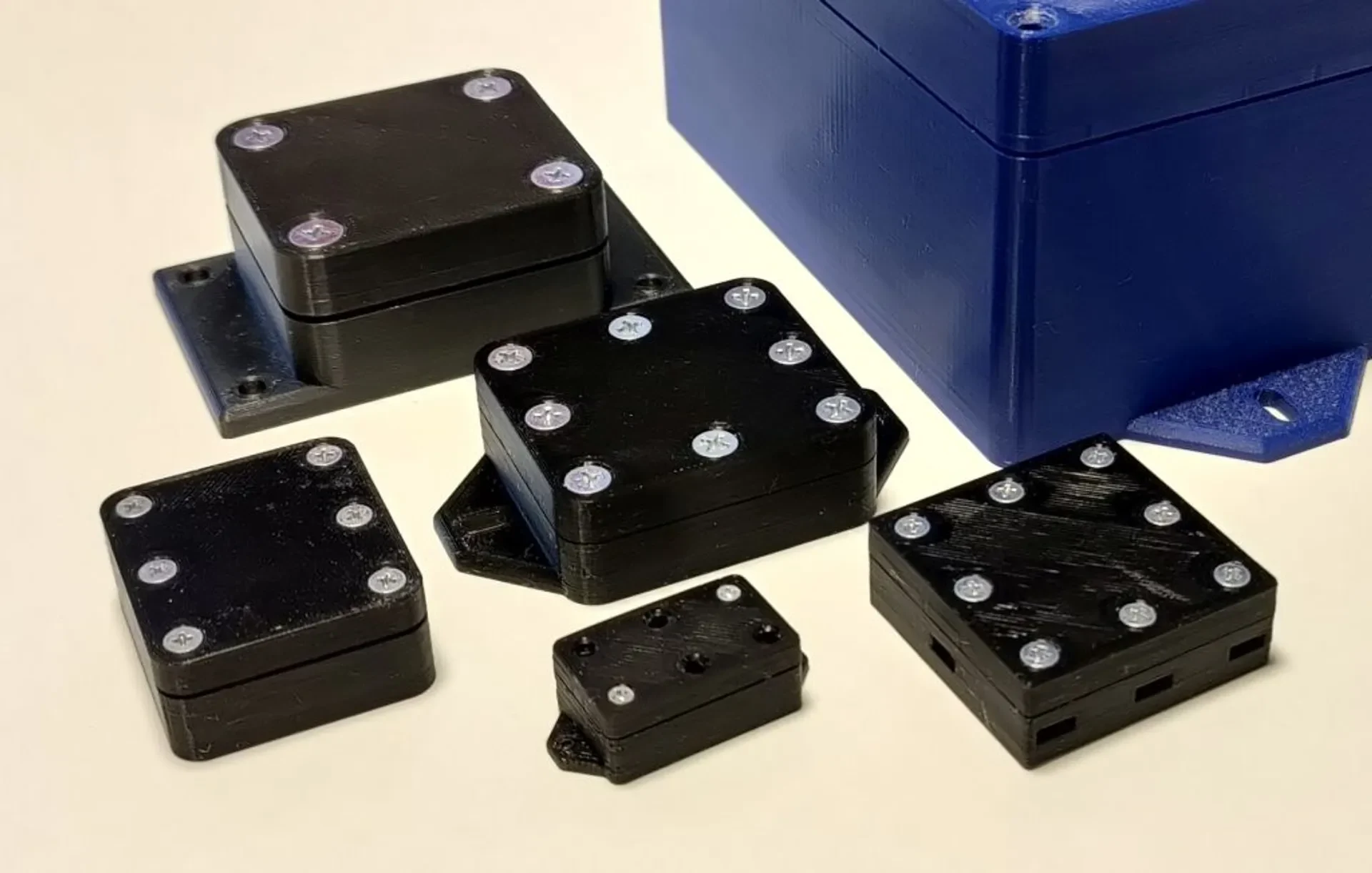

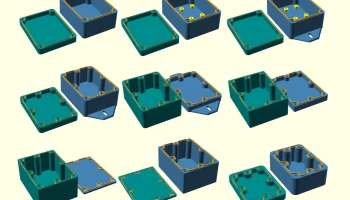

Масштабируемый электронный корпус для 3D-печати. Попробуйте!

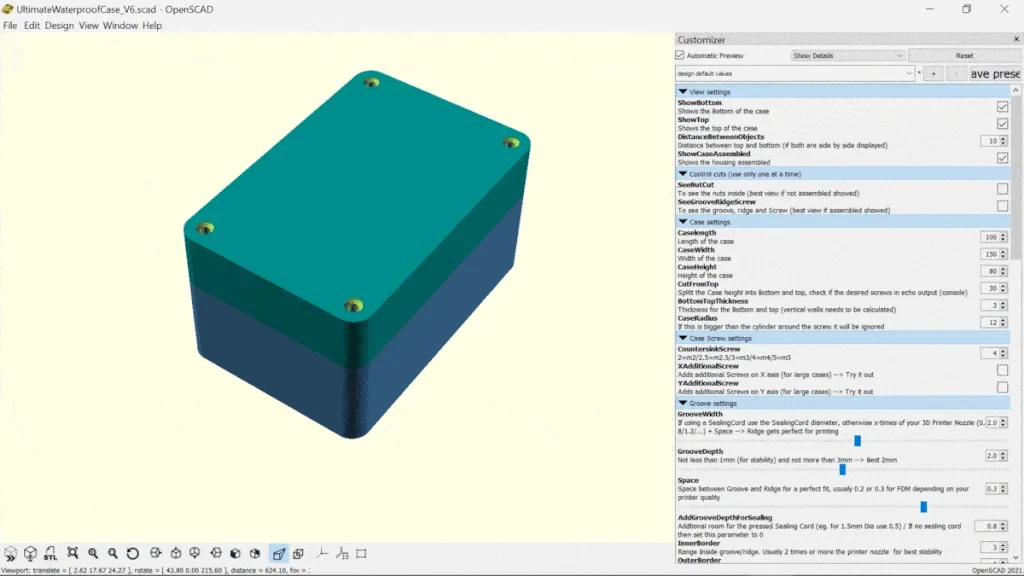

Вам необходимо загрузить бесплатное программное обеспечение OpenSCAD с открытым исходным кодом с https://openscad.org/ и установить его. После установки откройте файл ".scad" в Openscad. Активируйте Customizer в разделе View/Customizer и получайте удовольствие от экспериментов!

Исправлена версия 7.4
Похоже, что специальные символы в коде снова привели к тому, что у некоторых код не работает должным образом. Я прошу прощения за это. Я создал новую версию 7.4, в которой это исправлено. Мне было бы очень интересно узнать, все ли у вас теперь работает так, как ожидалось. Спасибо за ваш отзыв в комментариях

Улучшения в версии 7.2:

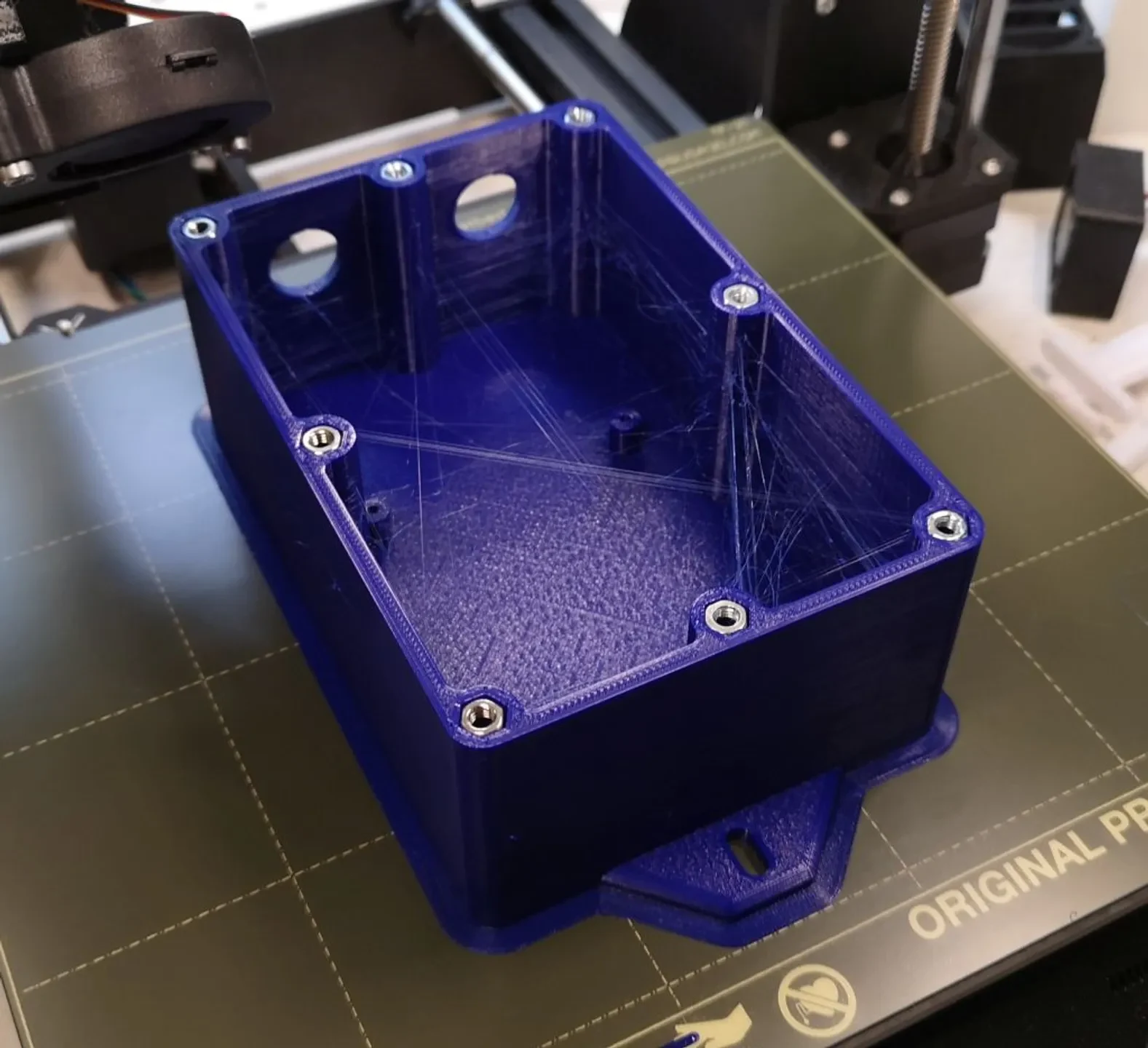

Опора для гаек из термоплавкой меди
Варианты винтовых отверстий: можно настроить так, чтобы они проходили через весь корпус, с возможностью размещения гайки в нижней части корпуса.

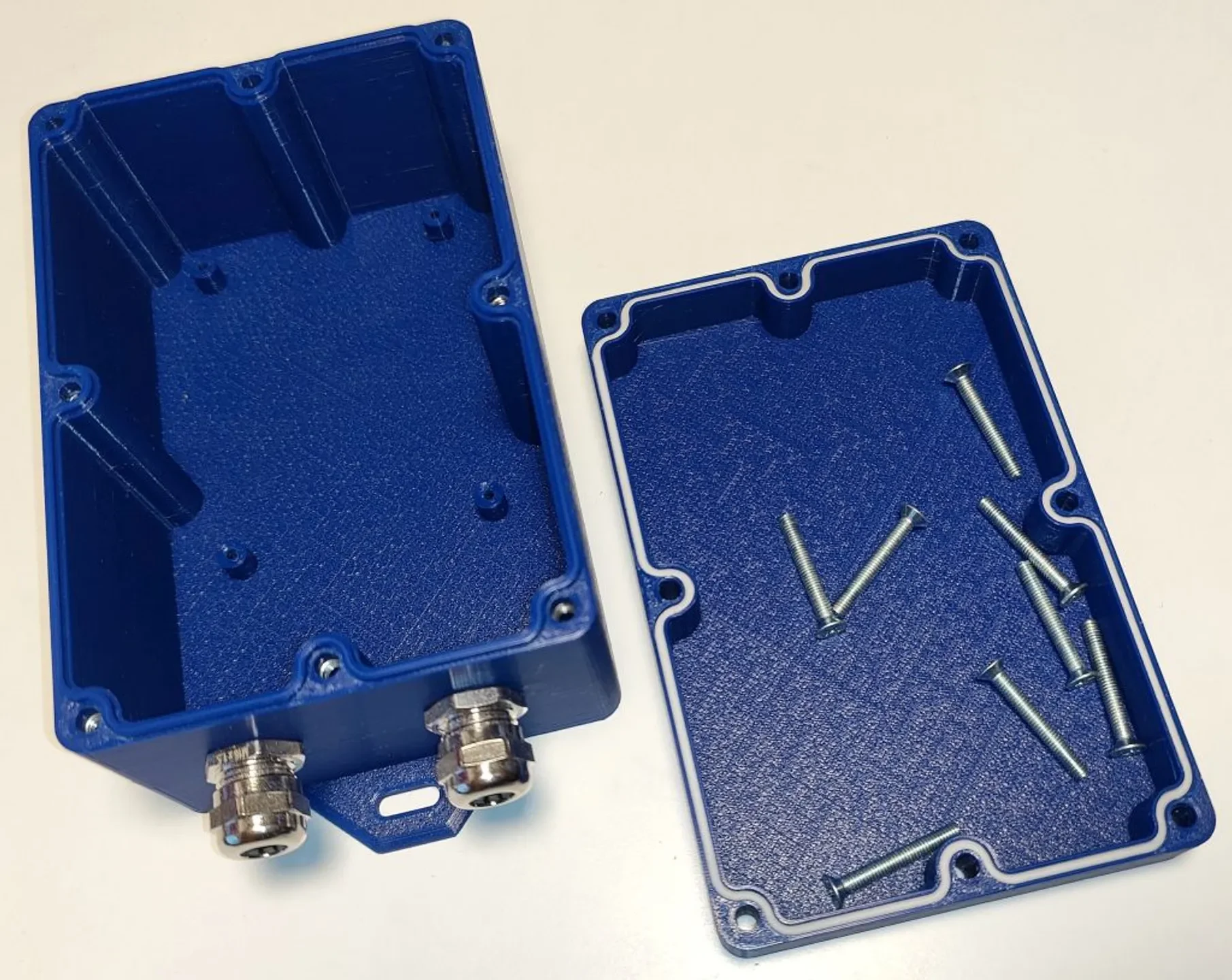

Гибкие возможности монтажа: от 1 до 3 отверстий со всех сторон для кабельных вводов или переключателей.
Улучшенная поддержка печатных плат: теперь можно использовать до трех различных держателей печатных плат вместо одного.
Добавлены монтажные отверстия в нижней части основания (не рекомендуется, если корпус должен быть водонепроницаемым)

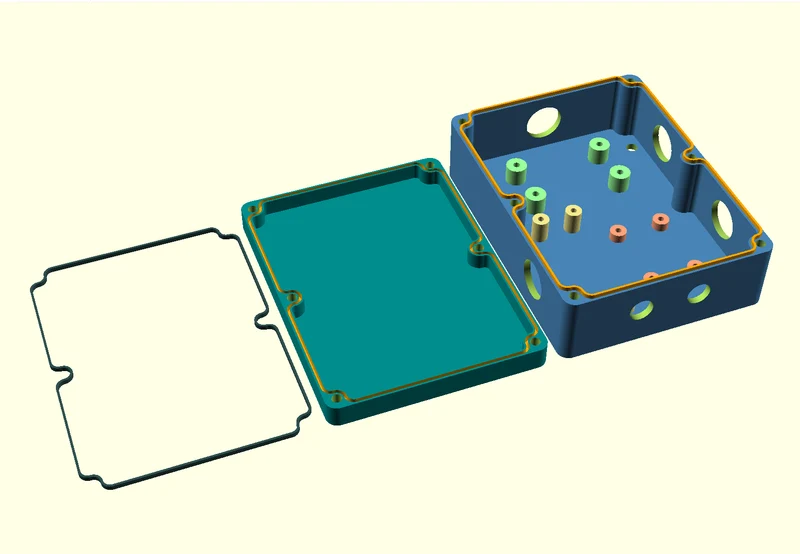

Прокладку теперь можно распечатать (ТПУ).
Расширенная поддержка винтов: в дополнение к винтам с потайной головкой теперь поддерживаются винты с круглой, плоской и шестигранной головкой.

Мне бы хотелось услышать, нравится ли вам новая версия!

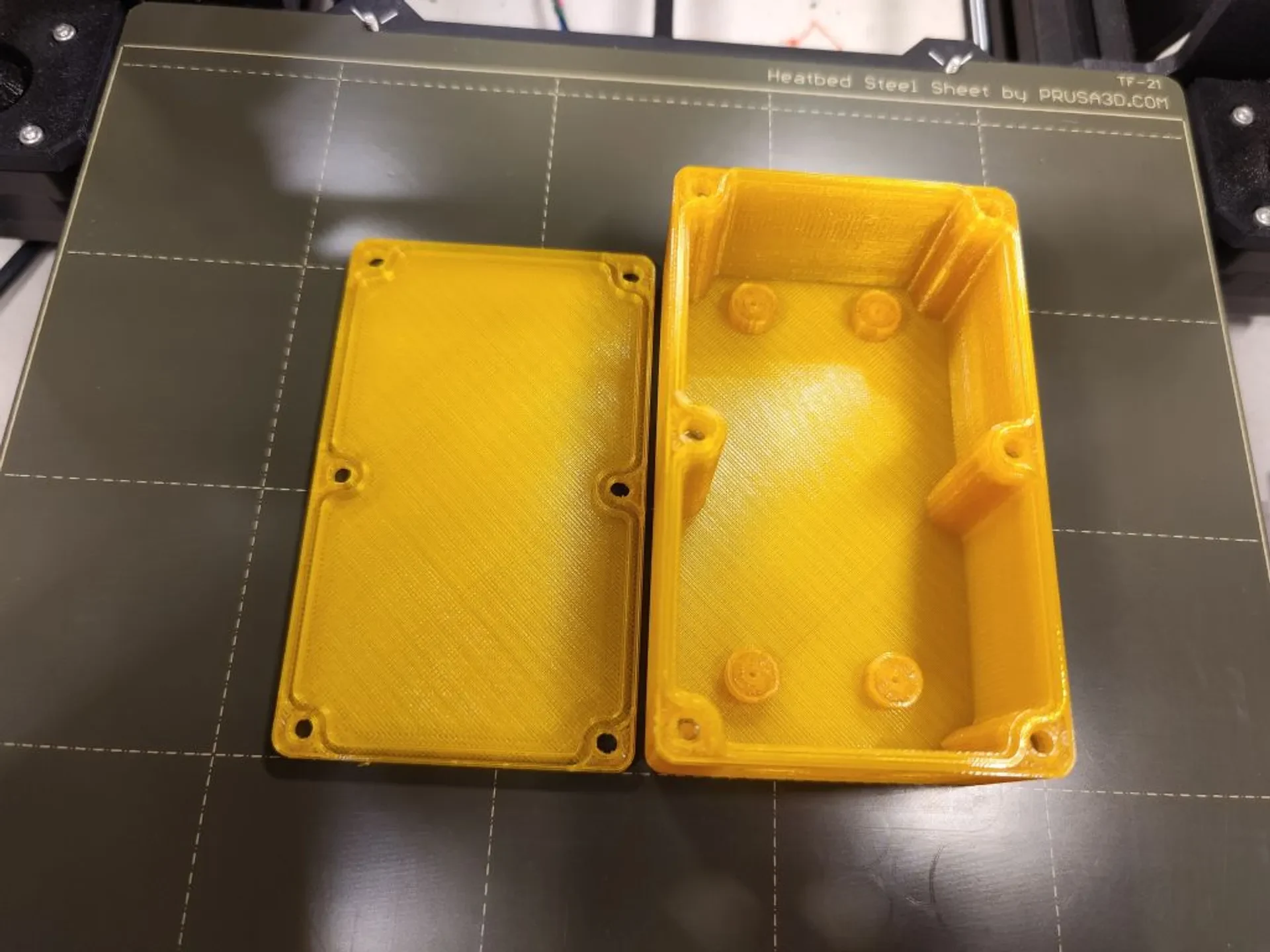

Для печати не требуется поддержка

Вы не знаете Openscad? Без проблем. Настройте корпус в Openscad, а затем экспортируйте файл stl из Openscad (F6, затем F7). Затем импортируйте файл stl в самую известную 3D-программу, например, чтобы сделать отверстия.
Вы также можете потом сделать отверстия с помощью сверлильного станка ;-)

Необходимы дополнительные винты (M2, M2,5, M3, M4 или M5), соответствующие гайки (шестигранные или квадратные).

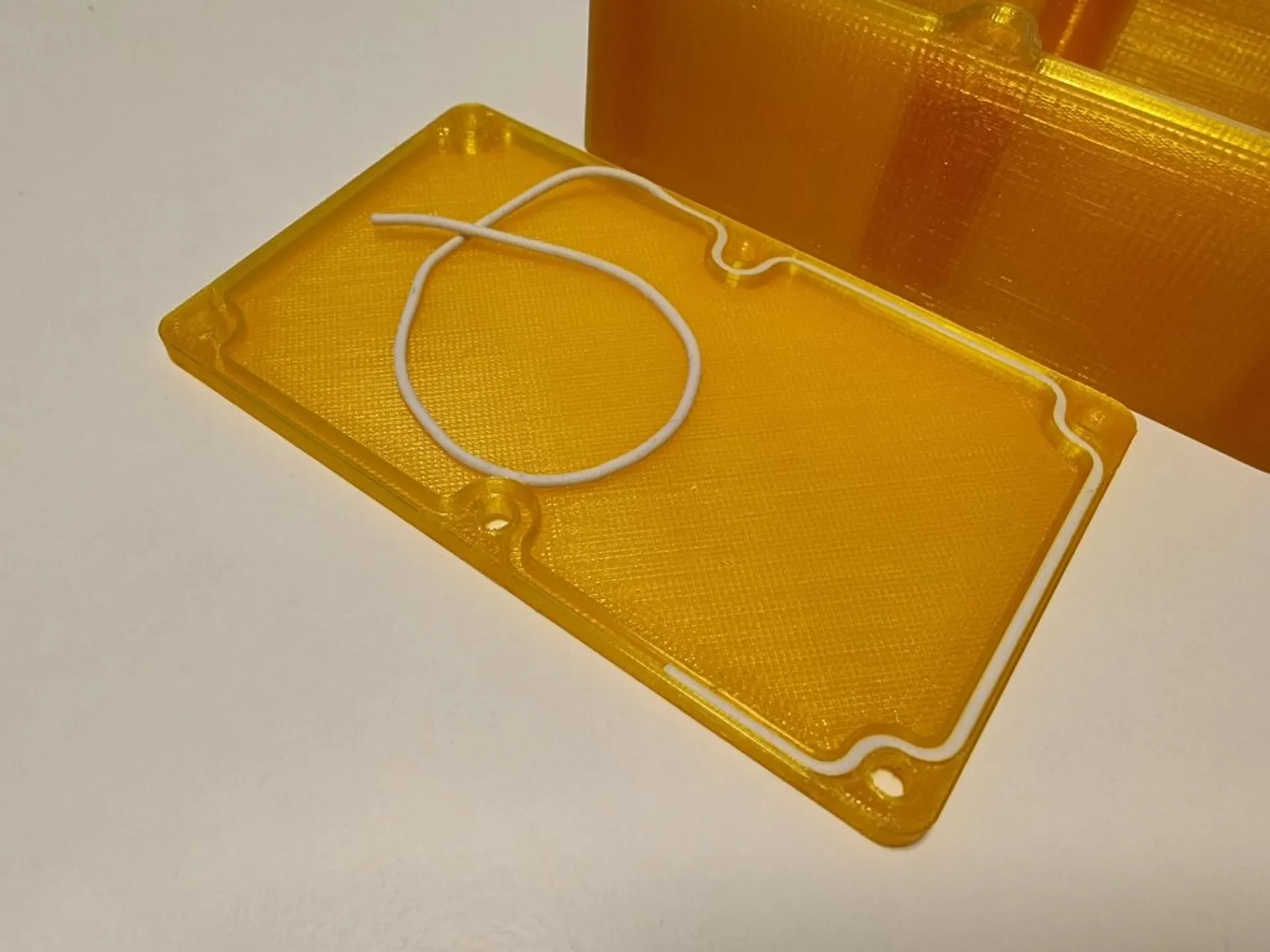

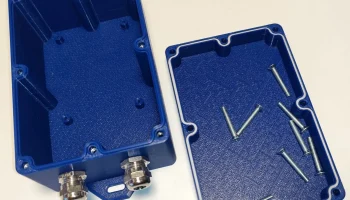

Если вы хотите защитить свою ��лектронику от влаги, вам также понадобится «силиконовый уплотнительный шнур». Доступно на AliExpress или ebay.

Для водонепроницаемых чехлов можно использовать силиконовый уплотнительный шнур диаметром от 1 до 3 мм.
Можно использовать также без уплотнительного шнура. Канавка и выступ придают корпусу высокую устойчивость и герметичность.

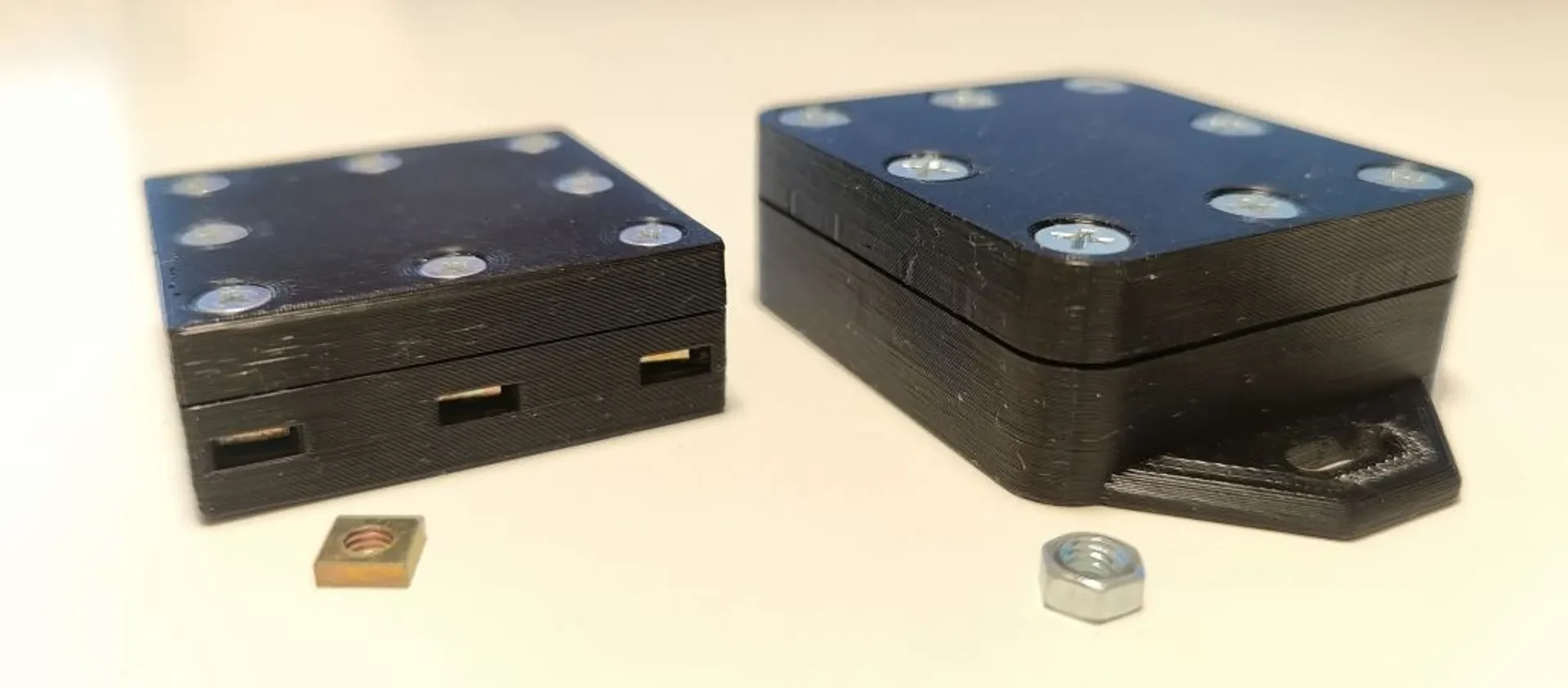

Использование обычных или квадратных гаек.
Определить внешний вертикальный радиус углов
Эхо-вывод в консоли показывает внутренний и внешний размер и многое другое.
Эхо-выход показывает необходимую длину винтов.
Используйте винты от m2 до m5.
По умолчанию — 4 винта в каждом углу. В больших случаях при необходимости добавьте дополнительные в середине сторон x и y.
Используйте несколько предустановленных настенных держателей, некоторые из которых имеют несколько монтажных отверстий (до 3).

Важно!
Если вы используете стандартные или квадратные гайки, вам необходимо приостановить принтер на определенном уровне, чтобы вставить гайки.
Если вам нужен прочный и водонепроницаемый футляр, распечатайте его со 100% заполнением.
Я знаю, что иногда при использовании слишком больших или слишком маленьких пара��етров возникают проблемы с рендерингом. Чтобы предотвратить подобные проблемы, измените сразу только один параметр и проверьте результат.

Я никогда не проверял водонепроницаемость этого корпуса. Для получения дополнительной информации см. https://blog.prusaprinters.org/watertight-3d-printing-part-2_53638/.
