Lighthouse - модульный корпус NodeMCU/ESP8266/IoT...........

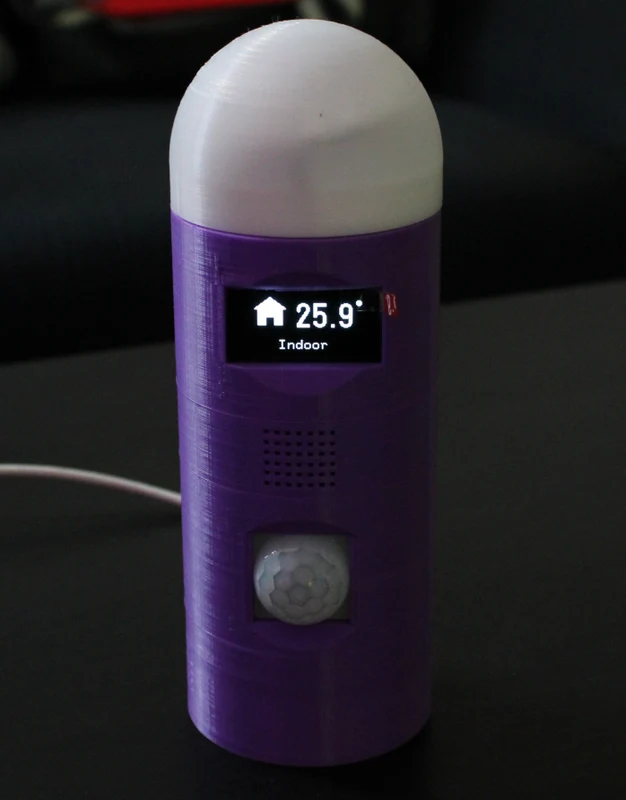

Маяк
Полностью модульная, параметрическая и настраиваемая конструкция корпуса для самодельных проектов ESP8266/Arduino/Raspberry Pi, таких как датчики температуры или движения, информационные мониторы и многое другое.
Построен с помощью OpenSCAD.
Источник на GitHub: https://github.com/muesli/lighthouse.
Модули

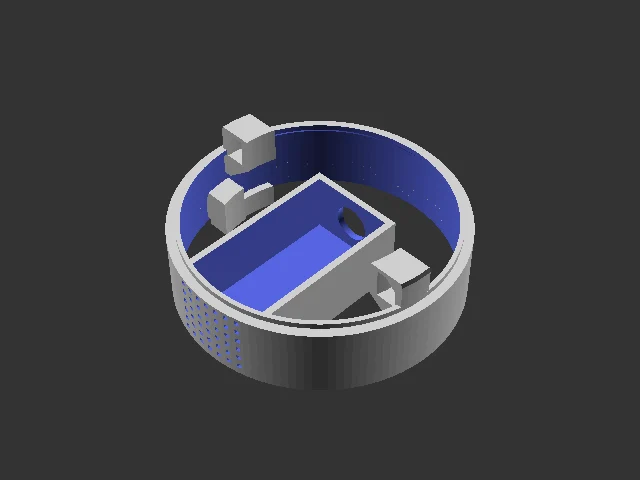

Базы
Загрузите исходный код SCAD, чтобы настр��ить свою собственную версию.
NodeMCU v2, например. https://www.amazon.de/dp/B06Y1LZLLY
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм
NodeMCU v3, например. https://www.amazon.de/dp/B06Y1ZPNMS
STL диаметром 67 мм
СТЛ диаметром 80 мм
OLED-модуль
Загрузите исходный код SCAD, чтобы настроить свою собственную версию.
OLED 0,96", например https://www.amazon.de/dp/B01L9GC470
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм
OLED 1,3", например. https://www.amazon.de/dp/B078J78R45
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм
Модуль датчика движения PIR
HC-SR501, например. https://www.amazon.de/dp/B07CNBYRQ7
Загрузите исходный код SCAD, чтобы настроить свою собственную версию.
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм

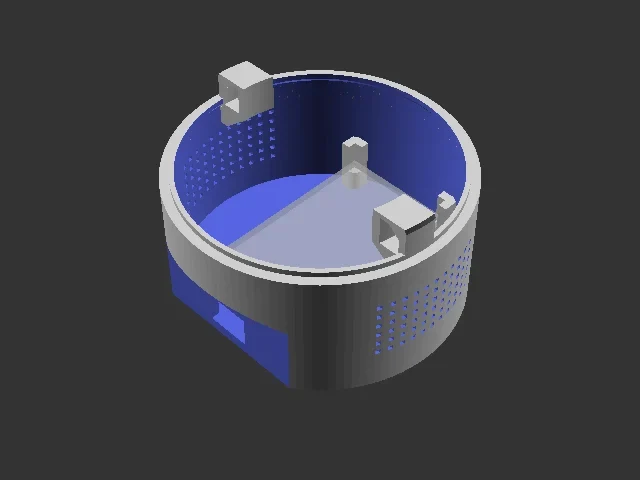

Модуль корпуса датчика
Загрузите исходный код SCAD, чтобы настроить свою собственную версию.
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм
Пустой проставочный модуль
Загрузите исходный код SCAD, чтобы настроить свою собственную версию.
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм
Кепки
Квартира
Загрузите исходный код SCAD, чтобы настроить свою собственную версию.
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм
��упол
Загрузите исходный код SCAD, чтобы настроить свою собственную версию.
STL диаметром 62,8 мм
STL диаметром 67 мм
СТЛ диаметром 80 мм
Дальнейшие идеи
Узел MCU и другие платы также имеют монтажные отверстия, используйте их для лучшей поддержки в основании.
Модули печатных плат можно было бы немного плотнее вставить в соответствующий корпус, что облегчит задачу, например. нажать кнопку снаружи
Модули преобразования между большим и малым диаметром
Предшественник этой конструкции
Этот дизайн вдохновлен https://www.thingiverse.com/thing:2627220.
