Параметрическая макропад
Решил вручную связать свой собственный макроплан и в итоге создал параметрический дизайн в Fusion 360.

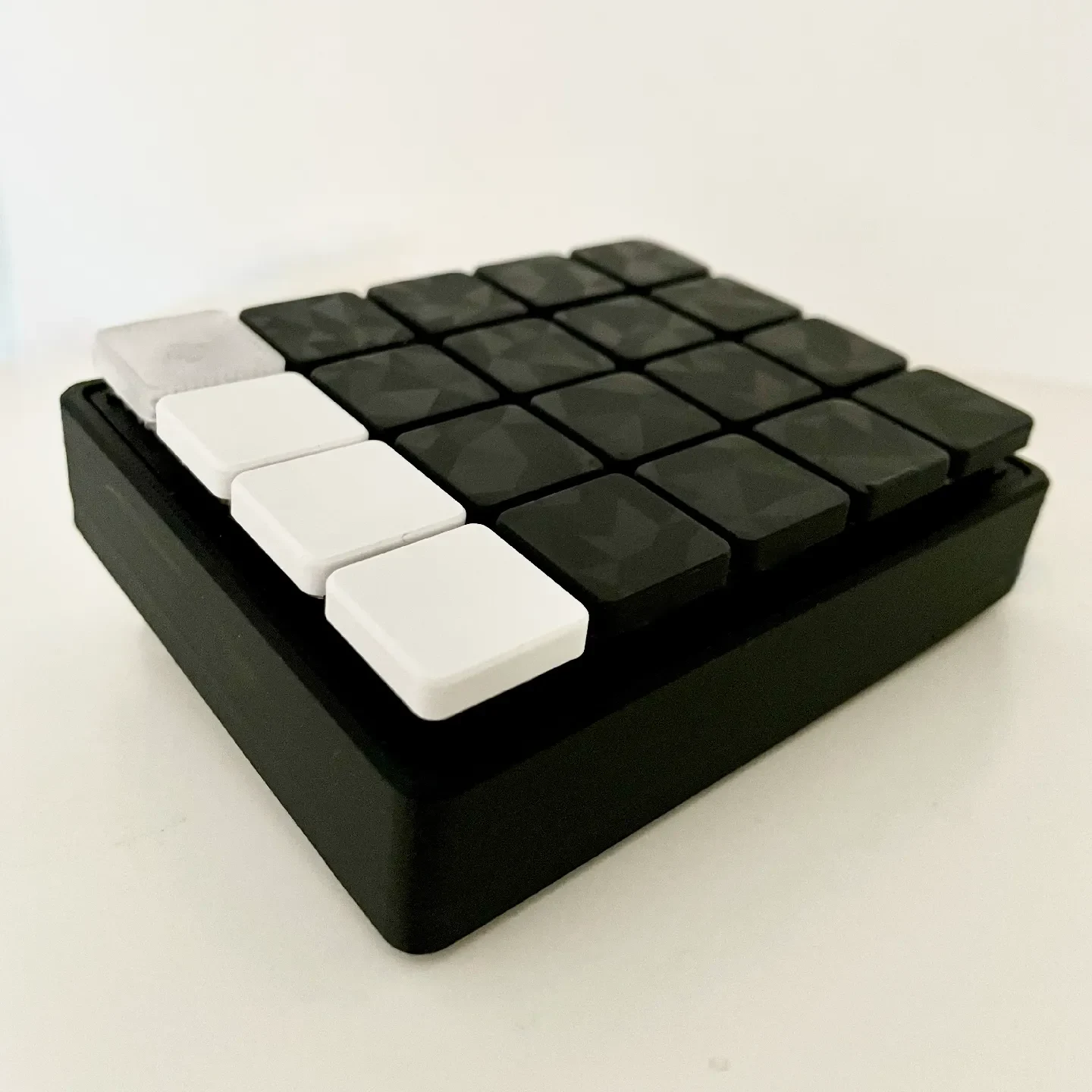

Вы можете изменить количество клавиш по осям X и Y, используя функцию параметров в Fusion 360. Параметры можно найти на вкладке «Изменить». В файле stl используется макет 4х5.
Корпус и пластина соединяются болтами М3х16, стойки не требуются. Нет смысла использовать все доступные отверстия для крепления пластины, ��росто нужно было, чтобы параметры работали правильно. Высота между нижней частью корпуса и пластиной по умолчанию составляет 10 мм. Вы можете увеличить ее, используя параметр «KHE», но я не проверял должным образом, нарушает ли регулировка высоты модель.
Пластина подходит только для переключателей стиля MX, я построил свой, используя низкопрофильные красные и коричневые цвета Gateron, я также успешно пробовал переключатели Logitech, переключатели Outemu и переключатели Cherry. В качестве микроконтроллера используется Arduino Pro Micro (ATmega32u4). Сгенерированная табличка имеет тот же размер, что и при создании раскладки клавиатуры в редакторе раскладки клавиатуры. Это означает, что вы можете создать свой собственный дизайн таблички на веб-сайте и использовать регистр в этом файле. Пластина в этом файле подходит только для переключателей высотой 1U, поэтому, если вам нужны клавиши большего размера, вам придется создать собственную конструкцию п��астины.
Я также загрузил простую низкопрофильную клавиатуру, которую вы можете распечатать.
Используйте высоту слоя 0,12 мм. В модели предусмотрена однослойная опора для правильной поддержки отверстий для болтов. Если вы используете другую высоту слоя, эта поддержка не будет создана, и вам придется использовать собственную поддержку, которую будет сложнее удалить. Встроенную опору снимать не нужно, она просто отламывается, как только вы вкручиваете болты в корпус.
Грубый способ создания углового корпуса — распечатать два цилиндра диаметром 9,5 мм на желаемой высоте и приклеить их к нижней части корпуса с помощью суперклея, используя два отверстия, изначально созданных для резиновых ножек.
Детали, необходимые для создания полноценной макропанели:
Ардуино Про Микро
Диоды 1N4148
Переключатели и колпачки в стиле MX
Медный провод (я использовал медный провод со сплошным сердечником 18 AWG и изолированный провод 24 AWG)
Болты М3
Термоусадочная трубка и изолента
Дизайн этого корпуса был вдохновлен макропланшетом 3x3 «Scotto9» Джо Скотто. Дизайн корпуса был создан с нуля в Fusion 360 на основе случая Джо. «Мой» корпус имеет меньшие стенки, отверстия для болтов и отверстия для резиновых ножек диаметром 10 мм. Эта модель публикуется с использованием той же лицензии. У Джо есть отличное руководство о том, как вручную связать свой собственный блокнот для макросов, на его канале YouTube «Джо Скотто». В видео ниже он очень подробно объясняет, как создать свой собственный блокнот для макросов и какие инструменты вам нужны.
GitHub Джо Скотто: https://github.com/joe-scotto/scottokeebs?tab=License-1-ov-file#readme
Сайт Джо Скотто: https://scottokeebs.com/
Урок Джо Скотто:
