Специальный держатель печатной платы — регулируемое крепление для печатной платы / Leiterplattenhalter
Регулируемый держатель печатных плат для монтажа печатных плат в проектах по электронике.

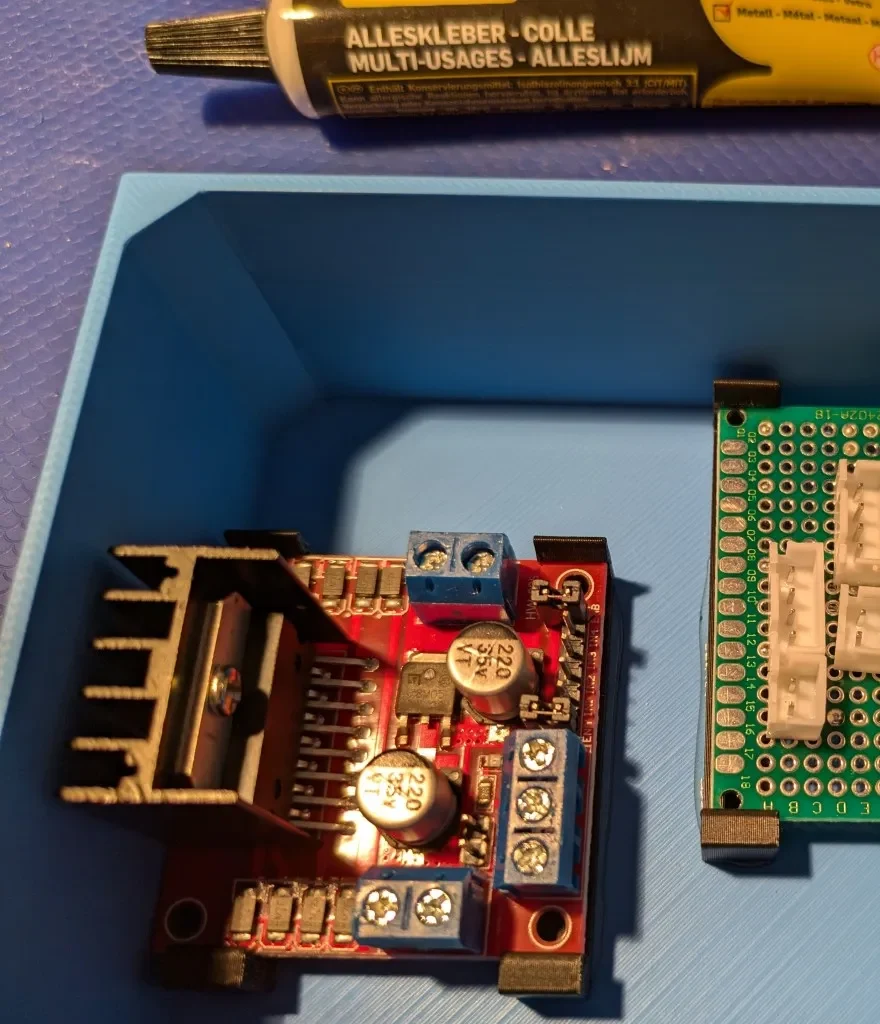

Эта модель основана на файле FreeCAD и может быть адаптирована к размеру вашей печатной платы. Он полезен для создания заказной электроники, прототипов, корпусов, проектов робототехники, проектов Arduino/ESP или в любой ситуации, когда необходимо надежно закрепить печатную плату.
Модель теперь доступна для FreeCAD 1.1.1.
Для совместимости также включена более старая версия, созданная с помощью FreeCAD 0.21.2.
Варианты использования
Индивидуальный монтаж печатной платы
Прототипы электроники
Arduino, ESP32, Raspberry Pi или проекты датчиков
Робототехника и мейкерские проекты
Корпуса и коробки управления
Запасные или специальные крепления для платы
Кастомизация

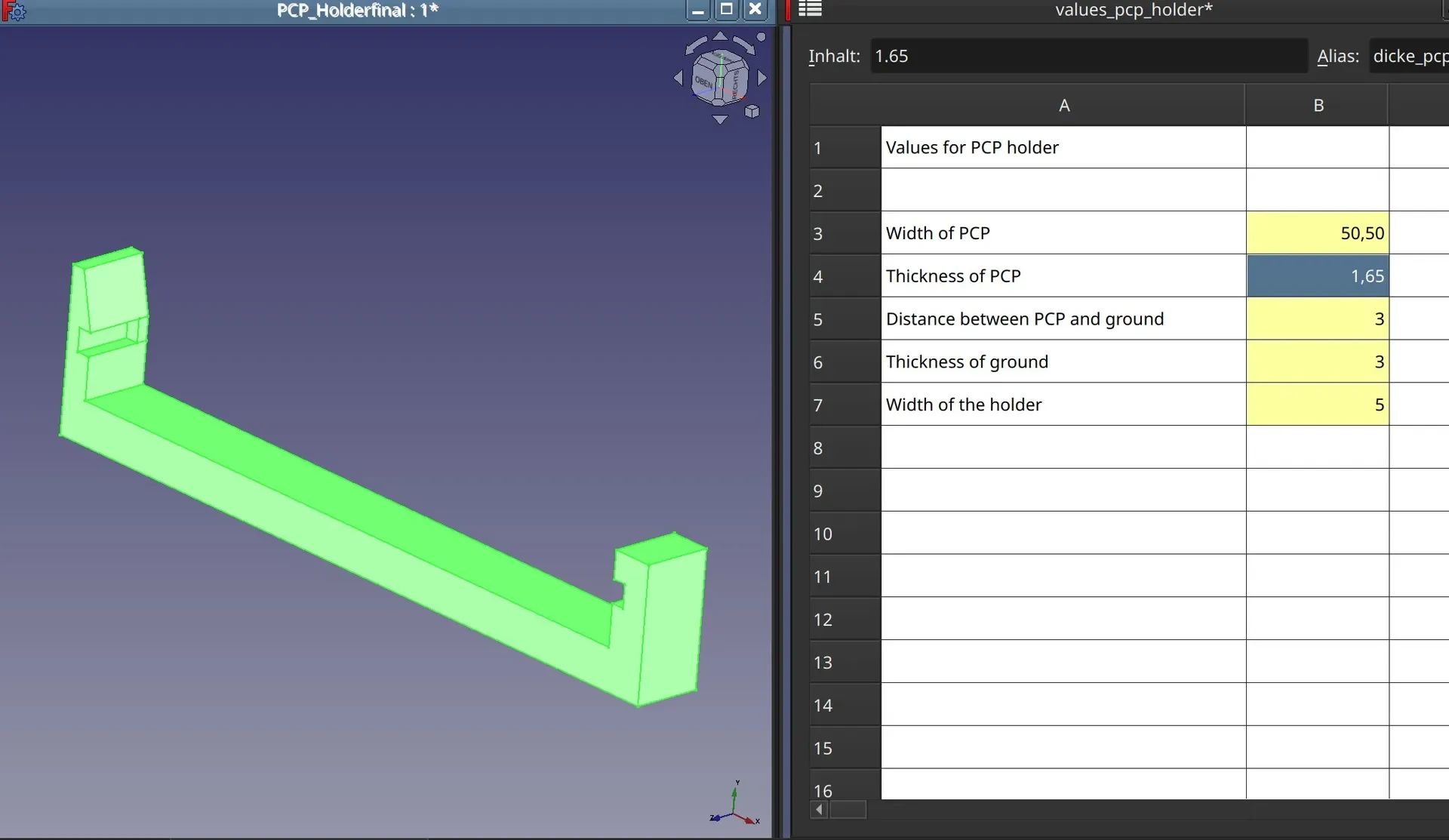

Откройте файл FreeCAD и настройте размеры в соответствии с вашей собственной печатной платой.
В зависимости от вашей печатной платы вы можете адаптировать:
Длина доски
Ширина доски
Положения монтажных отверстий
Диаметр монтажного отверстия
Высота держателя
Размер винта
Толщина стенки
После настройки размеров экспортируйте модель в формате STL и разрежьте ее для печати.
Настройки печати
Рекомендуемый материал:
PLA для обычных проектов в��утренней электроники
PETG, если требуется повышенная прочность или термостойкость.
Предлагаемые настройки:
Высота слоя 0,2 мм
3 стены по периметру
4 верхних слоя
4 нижних слоя
15-25% заполнения
Поддержка: обычно не требуется, в зависимости от вашей индивидуальной версии.
Настройки, возможно, потребуется отрегулировать в зависимости от окончательного размера и геометрии вашего индивидуального держателя.
Примечания
Перед печатью проверьте все размеры, особенно расположение монтажных отверстий и диаметр винтов. Для достижения наилучших результатов сначала распечатайте небольшой тестовый образец, если держатель должен точно соответствовать существующей печатной плате.
немецкий
Anpassbarer Leiterplattenhalter zur Befestigung von PCBs в Elektronikprojekten.
Эта модель базируется на датах FreeCAD и может быть использована в собственных целях. Es eignet sich für Prototypen, Gehäuse, Robotik-Projekte, Arduino-/ESP-Projekte или другие Anwendungen, bei denen eine Platine sauber und sicher befestigt werden soll.
Эта модель предназначена для версии FreeCAD 1.1.1.
Новая версия, первоначально созданная для FreeCAD 0.21.2, является обязательной для обеспечения совместимости.
Айнзатцберайхе
Befestigung individueller Leiterplatten
Электроник-Прототип
Arduino-, ESP32-, Raspberry- Pioder Sensorprojekte
Robotik- und Maker-Projekte
Gehäuse und Steuerboxen
Ersatz- oder Sonderhalterungen für Platinen
Анпассунг
FreeCAD-Datei öffnen und die Maße An die Eigene Leiterplatte anpassen.
Je nach Platine können unter anderem folgende Maße angepasst werden:
Länge der Leiterplatte
Брейте дер Лейтерплатте
Позиция Befestigungslöcher
Durchmesser der Befestigungslöcher
Хёэ де Холтерс
Шраубенгрёссе
Вандстерке
При прохождении модели можно экспортировать и аннулировать ее в формате STL.
Druckeinstellungen
Эмпфолен Материал:
PLA для нормальной электроники в Инненберайхе
PETG, если вам нужна дополнительная температура или температура, необходимая
Vorgeschlagene Einstellungen:
0,2 мм Шихтёэ
3 Вандлиниен
4 больших шихтена
4 унтер-шихтена
15-25% Полное
Поддержка: Normalerweise nicht nötig, abhängig von der angepassten Version.
Die Einstellungen können je nach Größe und Finaler Geometry des angepassten Halters abweichen.
Хинвайсе
Bitte vor dem Druck alle Maße prüfen, besonders die Positionen der Befestigungslöcher und den Schraubendurchmesser. Wenn der Halter exakt zu einer bestehenden Leiterplatte passen muss, empfiehlt sich zuerst ein kleiner Testdruck.
