Этот проект требует пайки! Но не уходите, если вы никогда раньше не паяли, потому что это тоже был мой первый проект по пайке электроники! Все советы, которые я использовал для успеха, есть в руководстве по сборке.
Обзор проекта

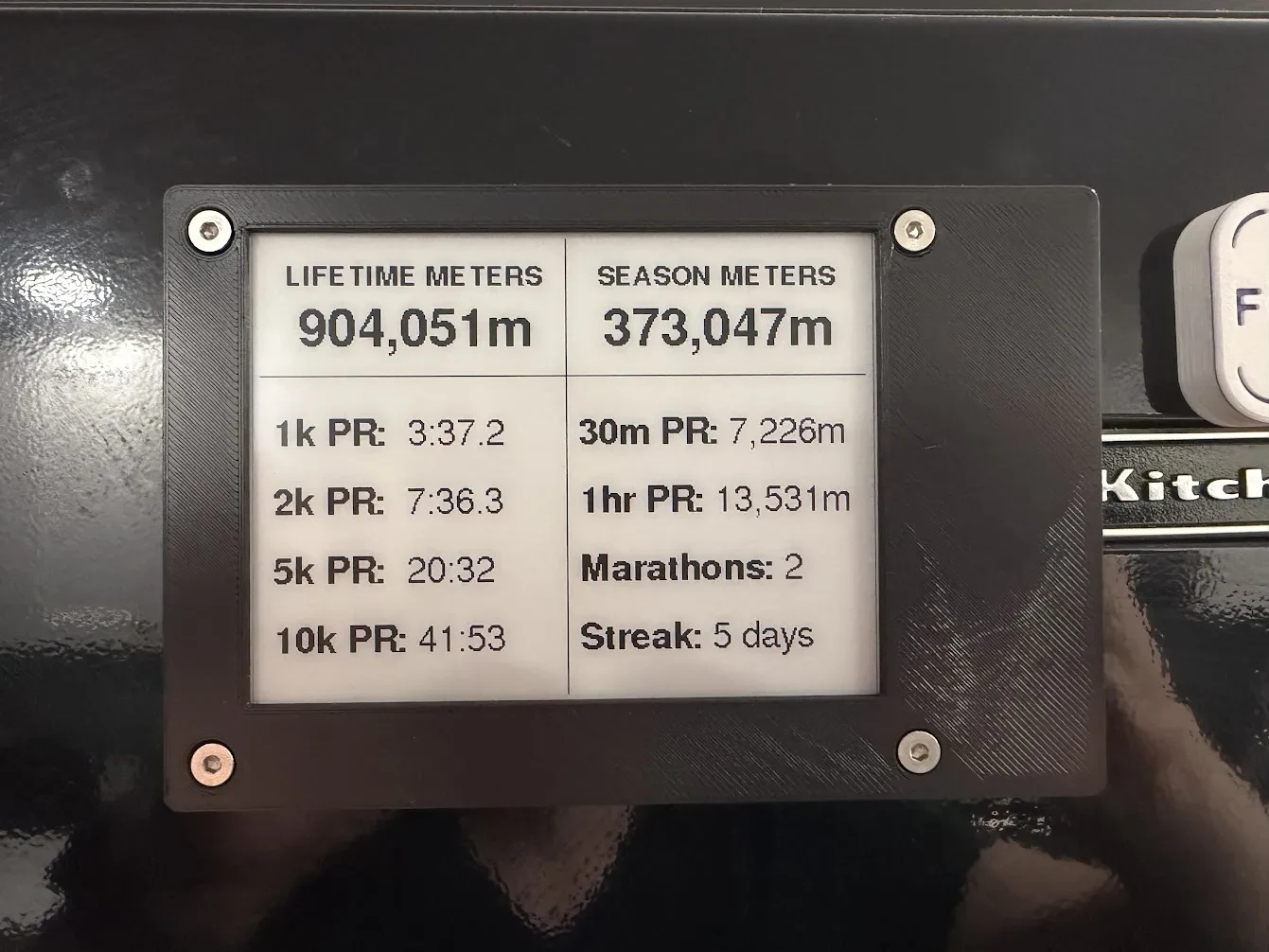

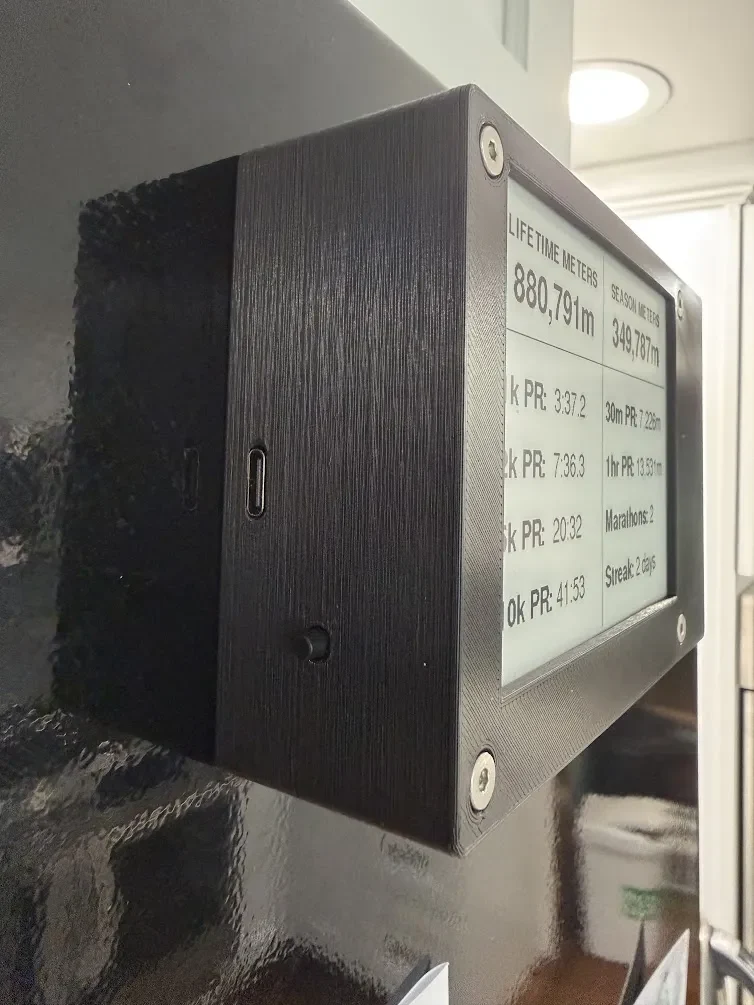

Я хотел, чтобы панель E-Ink отображала мою статистику гребли на холодильнике, поэтому она должна была быть магнитной. Мне также нужна была кнопка, по которой я мог бы нажать на нее после тренировки и вызвать обновление своей статистики. Он также имеет встроенный порт USB-C для подзарядки аккумулятора. Ни одна из существующих моделей не отвечала моим требованиям, поэтому я сделал свою.
Кнопка добавляет интересную гибкость. Это максимально увеличивает время, в течение которого ESP32 может оставаться в глубоком сне, позволяя пользователю контролировать событие обновления. Вы также можете добавить события многократного нажатия, например, при двойном нажатии моя панель подключается к сети и ожидает обновления программного обеспечения OTA.
При обновлении от одного до нескольких раз в день аккумулятор емкостью 2000 мАч должен прослужить не менее года, прежде чем потребуется подзарядка.
Список материалов
Ссылки на продукты на Amazon являются партнерскими ссылками; Если вы найдете эту модель полезной и нуждаетесь в расходных материалах, я буду признателен, если вы купите ее по ссылке, чтобы поддержать мои усилия без каких-либо дополнительных затрат с вашей стороны. Я всегда связываю именно те элементы, которые использовал при создании, чтобы они идеально сочетались друг с другом!
Необходимые компоненты для сборки
(1 шт.) Waveshare 400x300, 4,2-дюймовый дисплейный модуль E-Ink (артикул: 13353)
В к��мплекте 8-контактный разъем!
(1 шт.) Универсальная плата драйвера панели Waveshare для электронной бумаги Raw, беспроводная связь ESP32 Wi-Fi/Bluetooth (арт. 15823)
(6 шт.) Неодимовые магниты 20 x 3 мм
(1 шт.) TP4056 Зарядная плата USB-C с защитой от перенапряжения
(1 шт.) Тактильная кнопка 6x6 мм с высотой стержня 9 мм
(1 шт.) Литий-полимерная аккумуляторная батарея емкостью 2000 мАч
(Количество ~3 фута) Гибкий силиконовый провод 28 калибра
(14 шт.) Термофиксирующие вставки с резьбой M3, максимальная высота 5,7 мм
(14 шт.) Винты M3 8 мм с плоской головкой
Необходимые инструменты
Паяльник, флюс, припой. Я использовал этот супер-пупер дешевый комплект, и он выполнил свою работу, но 2 насадки уже отстреляны. В следующий раз, когда мне понадобится паять, я планирую перейти на паяльную станцию YIHUA 939D+.
Медный плетеный фитиль для демонтажа припоя
«Приятно иметь»
Инструменты для зачистки проводов Klein Tools калибра 30-20
Fstop Labs помогает рукам паяльная станция
Термостойкий силиконовый коврик для пайки.
Цианоакрилатный клей, чтобы магниты не дребезжали.
Пистолет для горячего клея для снятия натяжения паяных соединений.
Высокопрочный изопропанол для очистки остатков флюса.
Инструкции по печати:
Я использовал сопло 0,4 мм с профилем качества 0,2 мм в Prusaslicer. Во всем использовался PLA. В настройки слайсера были внесены следующие изменения:
Нижняя оболочка:
Положение шва --> Случайное
Шарфовое соединение --> Везде
ПАУЗА на расстоянии 3,0 мм, чтобы вставить 2-3 капли цианакрилатного клея и магниты.
Клипы:
Никаких специальных настроек не требуется
Крышка:
На одной стороне есть небольшие пластиковые «шайбы» для смещения от платы Waveshare, распеч��тайте их как верхнюю часть.
Включите опоры, соприкасающиеся с рабочей пластиной, чтобы утопленные отверстия под головки болтов печатались правильно.

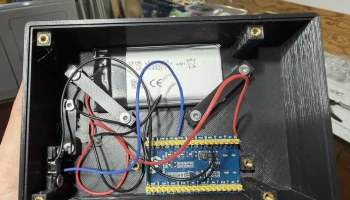

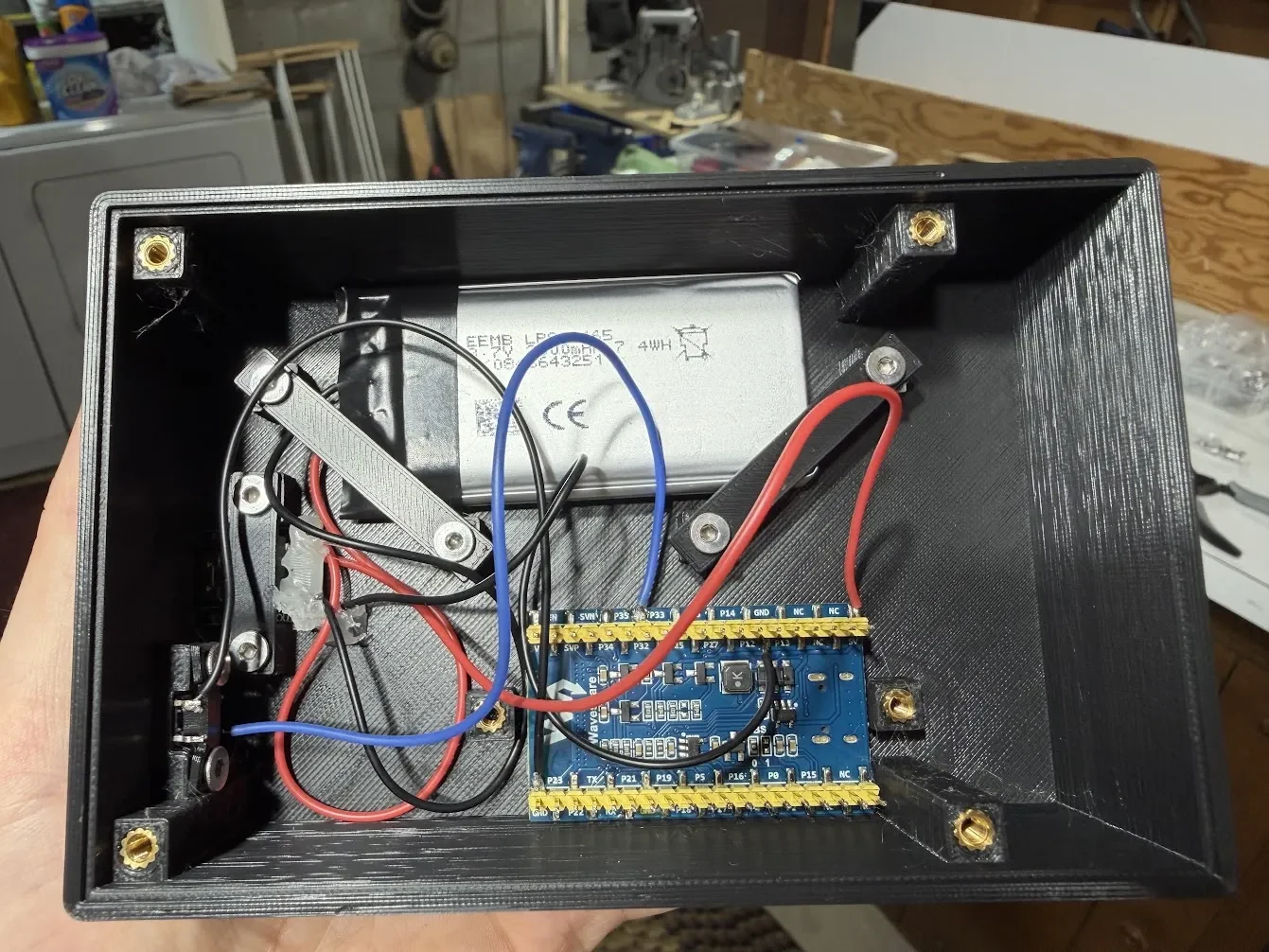

Руководство по сборке, правки и программное обеспечение для гребли
Подробные инструкции по сборке, включая руководство по пайке, см. в прилагаемом PDF-файле к файлам.
Я включил файлы моделей .f3d (Fusion 360) и .step для всех, кто желает их редактировать. Я изо всех сил старался смоделировать его параметрически, поэтому большинство настроек можно внести, изменив определения параметров.
Если вам нужен стек программного обеспечения для статистики Concept2 Logbook, его можно найти здесь, на GitHub, вместе с полными инструкциями по установке.
