Угловой зажим (ClampItSquare)
Ремикс дизайна J-Max с https://www.thingiverse.com/thing:1306832

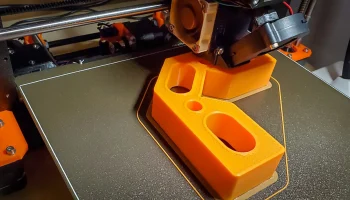

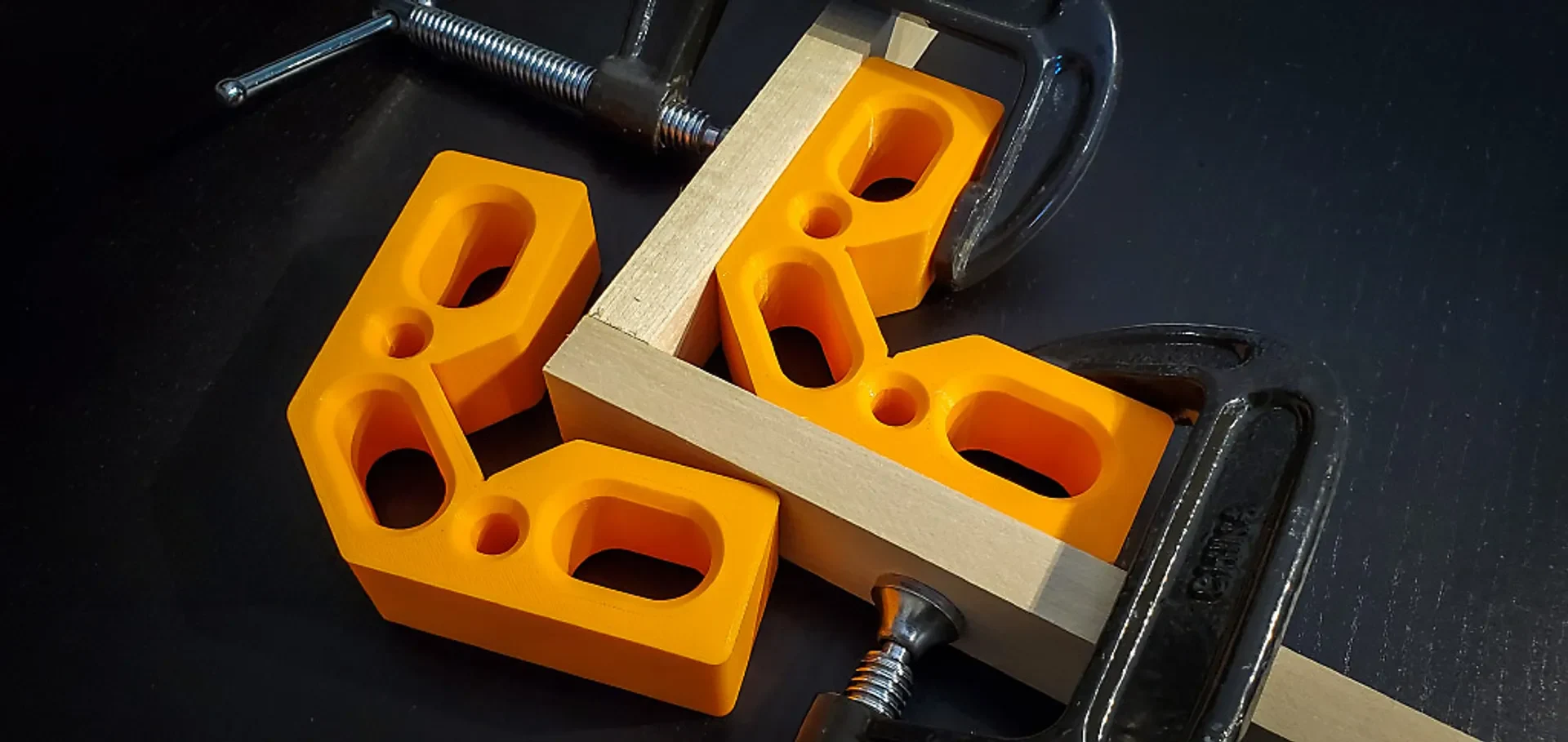

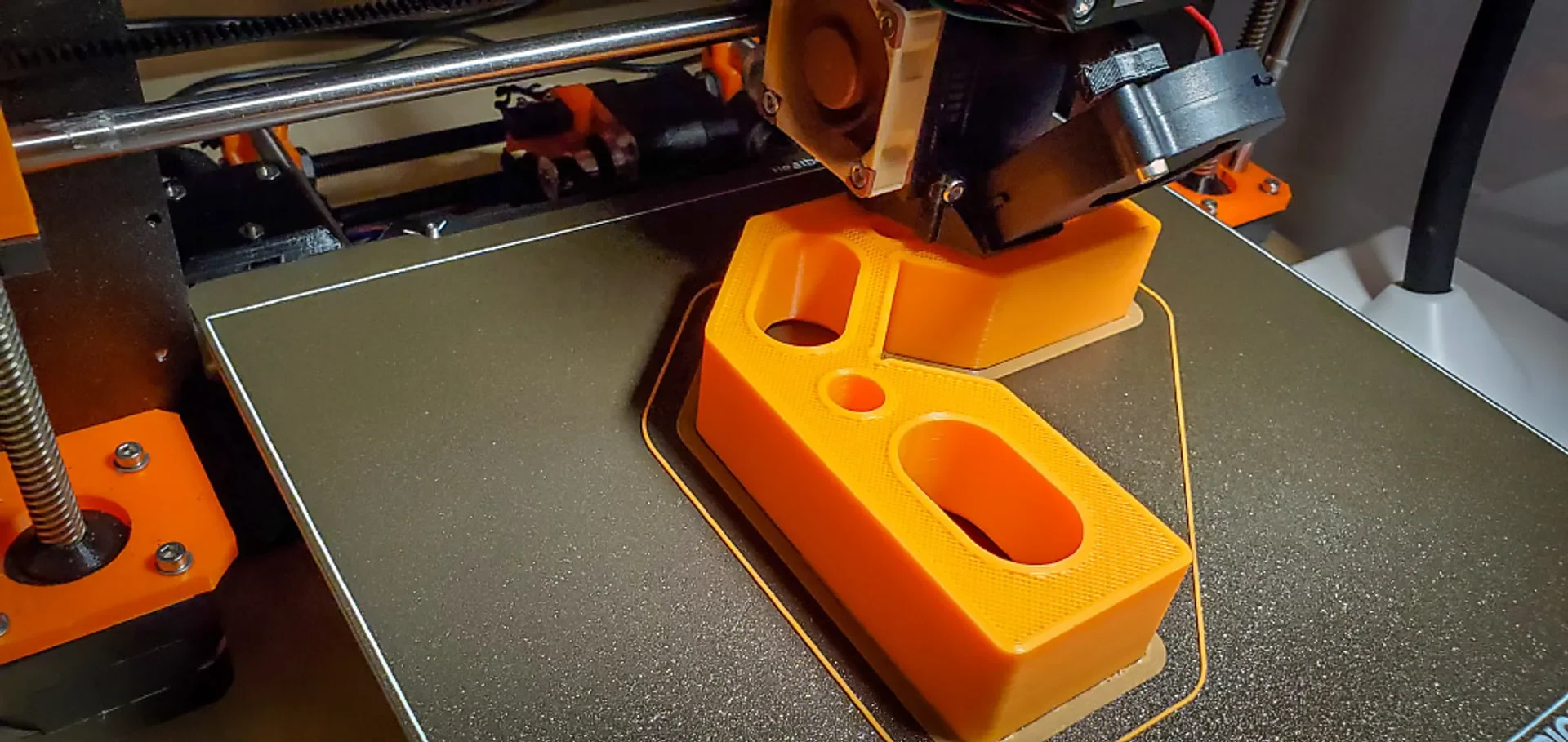

Это угловые квадратные зажимы в 30 вариантах, используемые в деревообработке для удержания двух деталей под углом 90 градусов во время склеивания или соединения карманных отверстий. Для создания давления можно использовать обычные зажимы многих типов.
В исходном дизайне было всего 3 модели и две проблемы, о которых сообщалось (подробно описано ниже), и с тех пор он привлек еще много предложений и комментариев от пользователей Printables по моделям v1, большинство из которых рассматриваются в наборе моделей v2.
Ага, это просто квадрат — зачем столько моделей?
В отличие от многих моделей, где вы можете просто масштабировать их с помощью слайсера в соответствии с вашими потребностями, эта модель работает намного лучше в предварительном масштабировании. Например, если вы сделаете толстый квадрат тоньше, углы фаски могут измениться и стать недоступными для печати без поддержек. Если вы сделаете тонкий квадрат толще, увеличенные фаски потратят много хорошей внутренней зажимной поверхности.

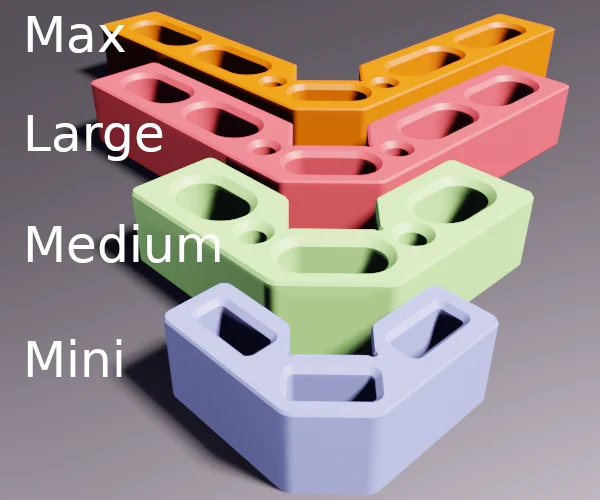

Итак, сейчас существует 5 основных моделей: Mini, Medium, Large, LargeVR и Max. Большинство из них имеют 3 толщины: 2", 3", 4", и для каждой из них вы найдете как плоские версии, так и версии с защитой от слоновьих лап (почему см. ниже).
V2: Версия 2023-02 (последняя)

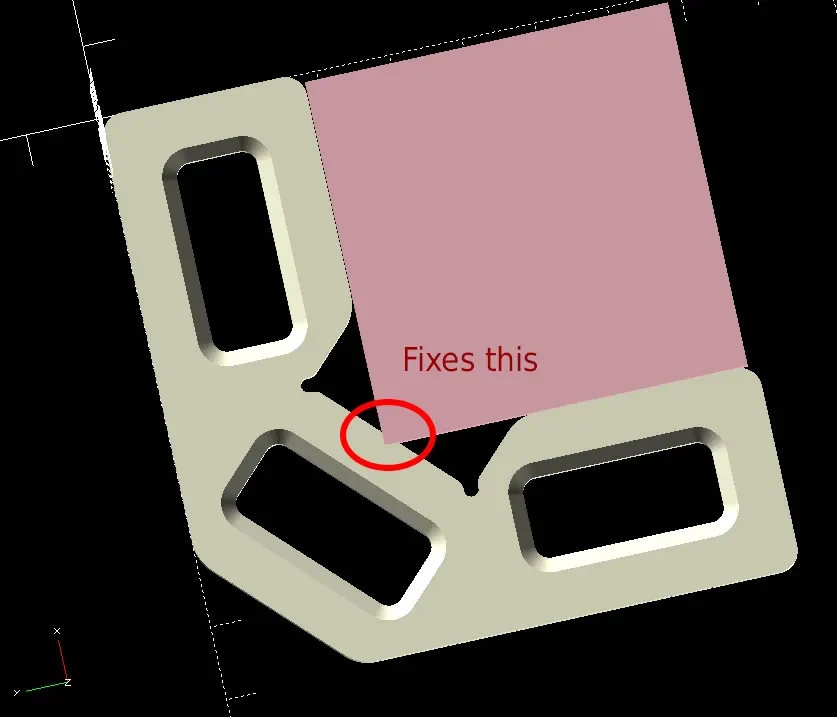

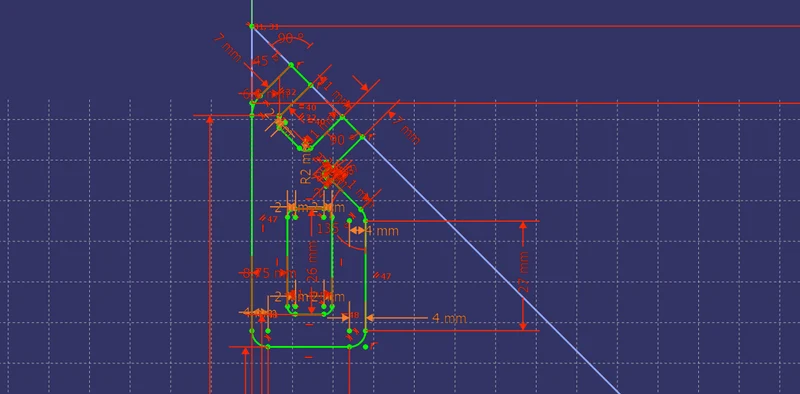

Mini, Medium и Large были переработаны в FreeCAD, исправлены незначительные проблемы с геометрией внутреннего зажимного отверстия и созданы гораздо более чистые модели меньшего размера, примерно на 15-20% меньше размера OpenSCAD v1.
Учитываются предложения, высказанные CaptAngry, adesir, zzet и отмеченные w00h, о необходимости добавить небольшую фаску по периметру плоскости XY, чтобы исключить угрозу удара слоновьей ногой о зажимную поверхность. Я никогда не видел этого сам, и это можно исправить наждачной бумагой, но все используют разные конфигурации принтеров и слайсеров, и модель должна быть максимально пригодной для печати. Эти модели заканчиваются надписью «AntiEF» по сравнению с другой версией «Flat», которую печатать будет немного легче.

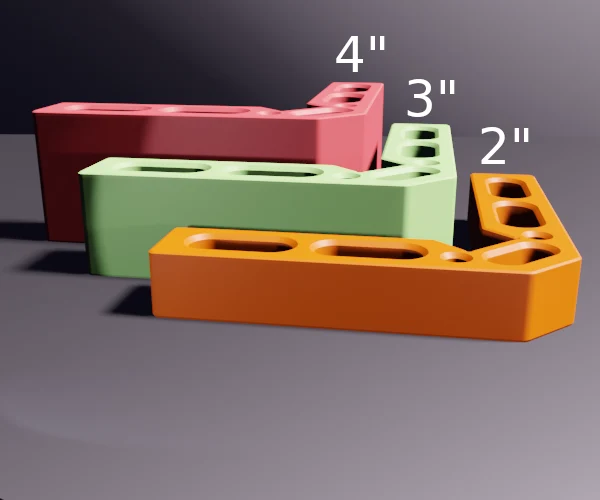

Решает проблему, продемонстрированную vinz972, заключающуюся в том, что более высокие версии квадратов могут быть полезны при зажиме древесины высотой более 2 дюймов. Исходные квадраты имеют высоту 28 мм или 35 мм (для пиломатериалов с обшивкой 2 дюйма в соответствии с размерами хвойных пород USDC PS 20-99). Добавлены новые варианты для 3 дюймов (высота 61 мм) и 4 дюймов (высота 86 мм), каждый из которых на 3 мм короче пиломатериала (по причинам выравнивания кромок). Обратите внимание, что это отличается от простого масштабирования модели по оси Z, поскольку при этом сохраняется максимальная внутренняя поверхность g-зажима, сохраняя скругления немасштабированными.

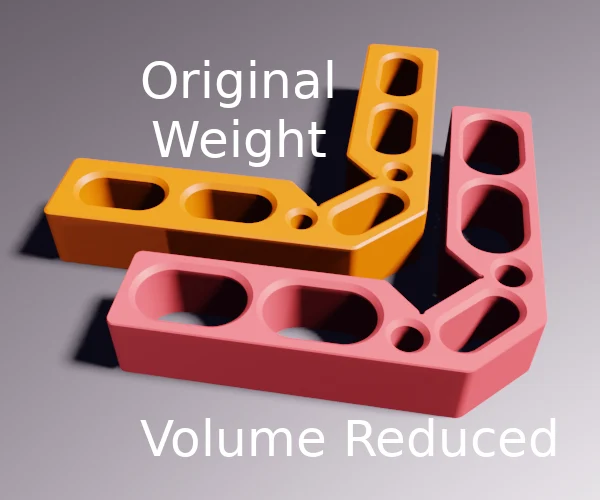

Отвечает предложению Кнаттеркопфа об облегченном квадрате (предлагается в больших размерах только для этого обновления, поскольку прочность в настоящее время не доказана), а также просьбе itguru увеличить внутренние отверстия зажимов. Это модели «LargeVR» (уменьшенный объем).
Изменение соглашения об именах: Midi стал Medium, и были добавлены номера версий.
Была добавлена новая модель квадратного размера «Max», предназначенная для использования всей глубины кровати Prusa Mk2, Mk2.5 и Mk3 и дающая квадрат на 24 мм длиннее, чем Large.
Приблизительные размеры и использование моделей V2:
CSquareV2_Large_2inch_AntiEF — большой размер 185 x 35 мм для пиломатериалов толщиной 2 дюйма с защитой от слоновой кости
CSquareV2_Large_2inch_Flat — большой размер 185 x 35 мм для плоского бруса толщиной 2 дюйма.
CSquareV2_Large_3inch_AntiEF — большой размер 185 x 61 мм для пиломатериалов толщиной 3 дюйма с защитой от слоновой кости
CSquareV2_Large_3inch_Flat — большой размер 185 x 61 мм для плоского бруса толщиной 3 дюйма.
CSquareV2_Large_4inch_AntiEF — большой размер 185 x 86 мм для пиломатериалов толщиной 4 дюйма с защитой от слоновой кости
CSquareV2_Large_4inch_Flat — большой размер 185 x 86 мм для плоского бруса толщиной 4 дюйма.
CSquareV2_LargeVR_2inch_AntiEF — большой и легкий размер 185 x 35 мм для пиломатериалов толщиной 2 дюйма с защитой от слоновой кости
CSquareV2_LargeVR_2inch_Flat — большой размер уменьшенного размера 185 x 35 мм для плоского бруса толщиной 2 дюйма
CSquareV2_LargeVR_3inch_AntiEF — большой размер уменьшенного размера 185 x 61 мм для пиломатериалов толщиной 3 дюйма с защитой от слоновой кости
CSquareV2_LargeVR_3inch_Flat — большой размер уменьшенного размера 185 x 61 мм для плоского бруса толщиной 3 дюйма
CSquareV2_LargeVR_4inch_AntiEF — большой размер уменьшенного размера 185 x 86 мм для пиломатериалов толщиной 4 дюйма с защитой от слоновой кости
CSquareV2_LargeVR_4inch_Flat — большой размер уменьшенного размера 185 x 86 мм для плоского бруса толщиной 4 дюйма
CSquareV2_Max_2inch_AntiEF — максимум 20
