Модификация корпуса H1 под Heltec V4

📁 3D Модель корпуса для Heltec Lora v4
📐 STL
🪵 PLA, PETG
❤️ Ставь лайк, если понравилось!

Оригинальная модель для Heltec V3 от Muziworks: качать здесь

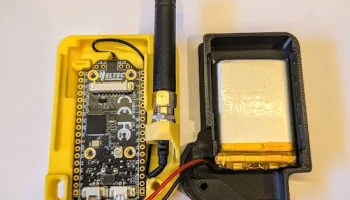

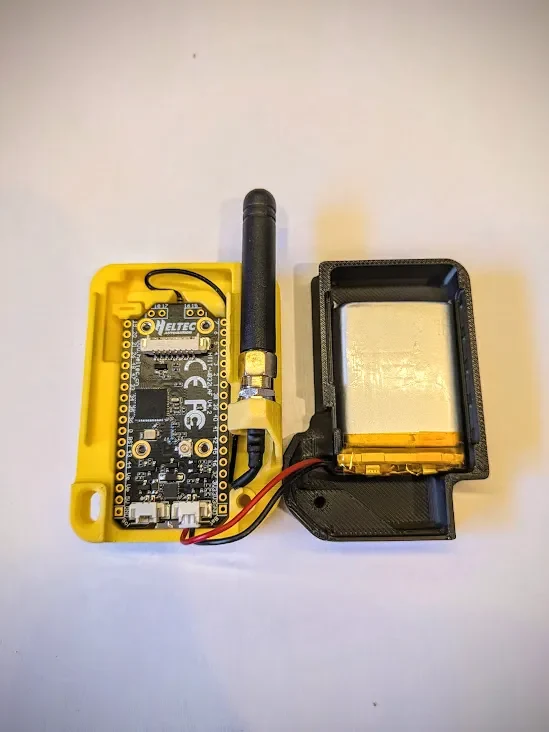

Это модифицированная версия оригинального корпуса H1 от Muziworks. Я хотел поиграть с Heltec V4 из-за более высокой мощности передачи, но из-за перемещенных разъемов питания и GPS он оказался не совсем совместим с H1.

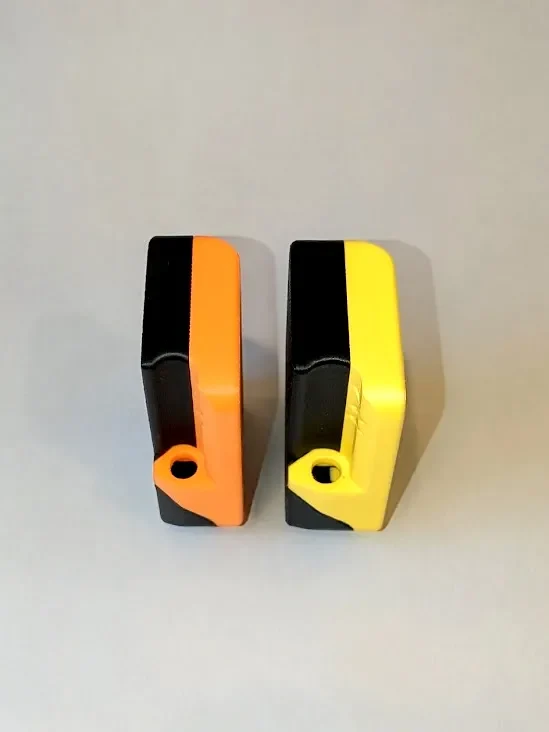

Другие люди переделали более крупные версии корпуса H1, чтобы он подходил для более крупных батарей, но мне нравится небольшой минималистичный размер H1. К сожалению, из-за контактов GPS/GNSS тонкая 8-миллиметровая батарея не вписывалась в оригинальную заднюю часть корпуса, поэтому мне пришлось увеличить ее на 2,7 мм, чтобы контакты GNSS прилегали к батарее.

Список материалов:

• Heltec v4 https://www.amazon.com/Heltec-Development-ESP32-S3-Meshtastic-Communication/dp/B0FS1R4HXH
• Адаптер U.FL к SMA https://muzi.works/products/u-fl-to-sma-pigtail-cable-10cm
• Антенна 915 МГц https://muzi.works/products/stubby-antenna или https://muzi.works/products/whip-antenna-17cm
• Батарея 1000-1200 мАч толщиной 8 мм с разъемом Molex PicoBlade 1,25 мм https://muzi.works/products/h1-battery
• Винт M3x16

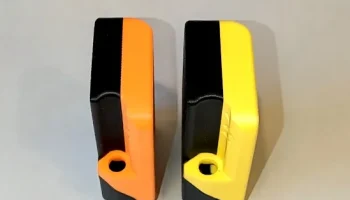

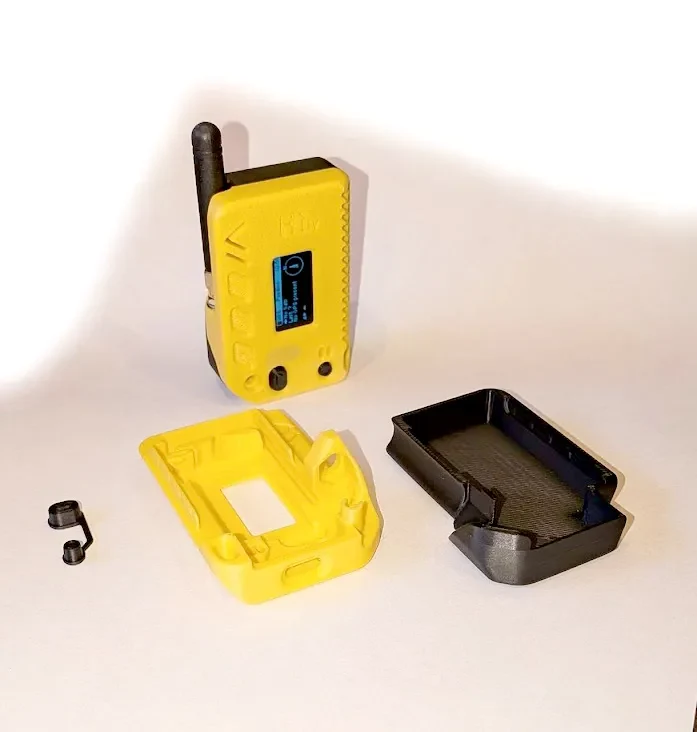

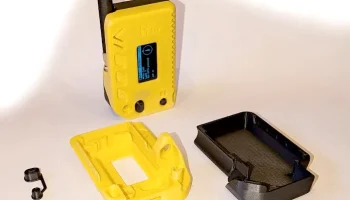

Печатайте с поддержками в виде дерева, плоскими сторонами к платформе. На фотографии пластик Elegoo Yellow и Black PLA.
