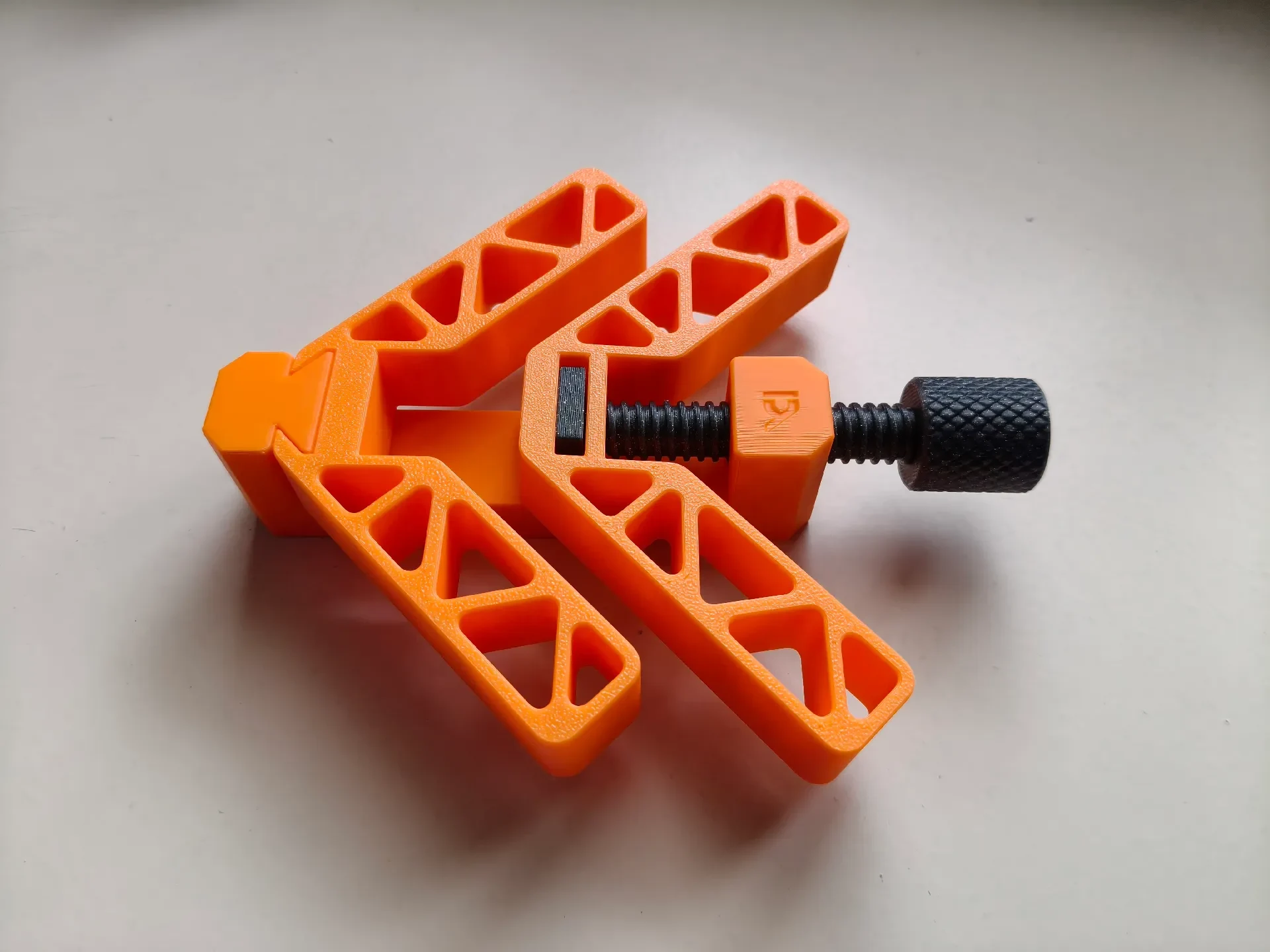

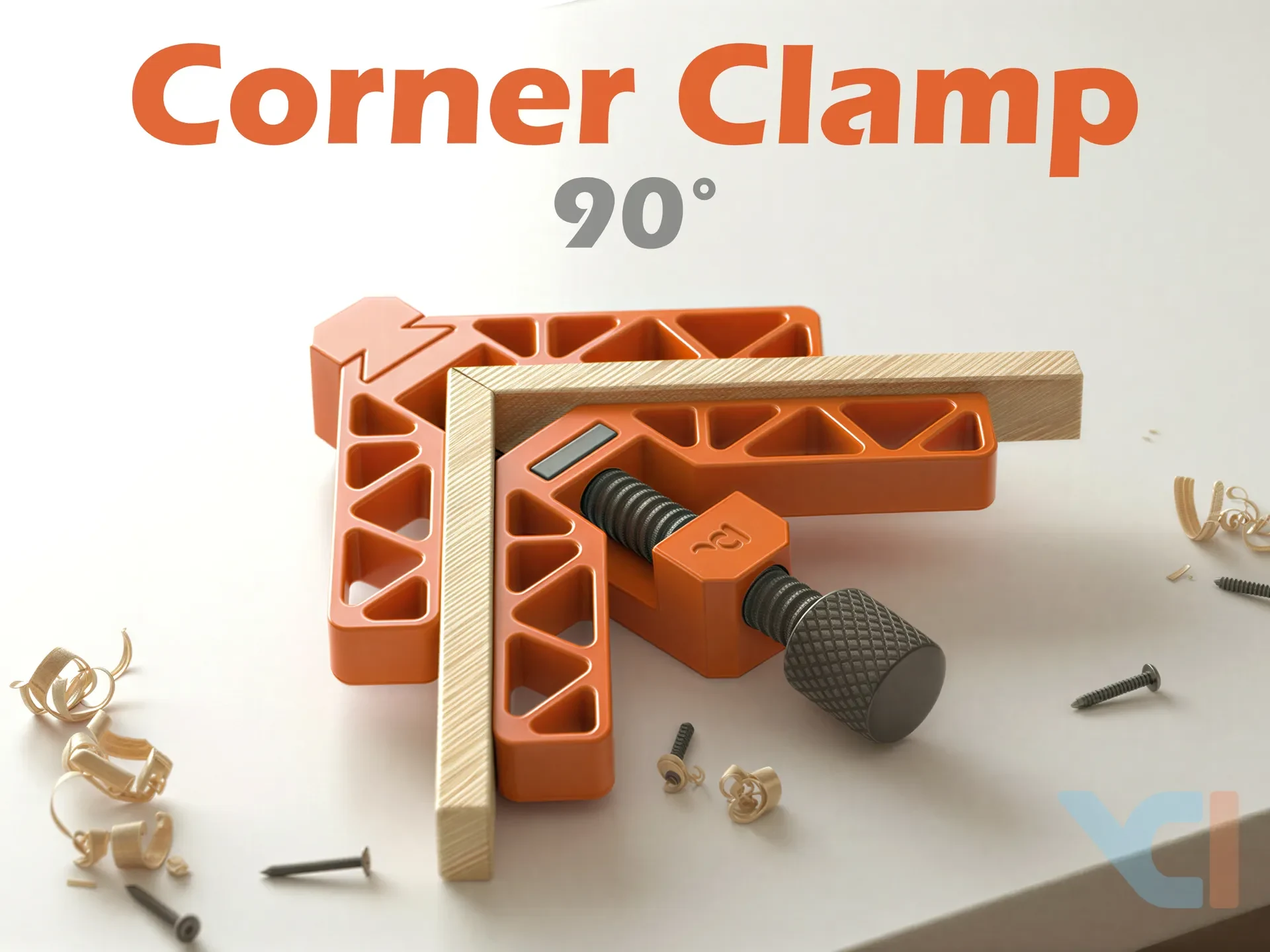

Угловой зажим 90°

Угловой зажим 90° — это практичный инструмент, предназначенный для надежного удержания деталей под идеальным углом 90°. Идеально подходит для склеивания, сборки или точного выравнивания угловых соединений.

Конструкция состоит из 5 частей:

ОСНОВАНИЕ — удерживает вставки и винт вместе.

INSERT2 — поддерживает одну сторону заготовки под углом 90° и крепится к основанию.

��СТАВКА — поддерживает вторую сторону и соединяется с винтом с помощью стопорных колец.

ВИНТ — применяет зажимное усилие и крепится между основанием и ВСТАВКОЙ.

ЗАЖИМЫ — закрепите винт на ВСТАВКЕ для плавной и надежной работы.

Сборка

Прикрепите INSERT2 к ОСНОВЕ

Подсоедините ВСТАВКУ к ВИНТУ, используя ЗАЖИМЫ.

Установите В��НТОВУЮ сборку в ОСНОВАНИЕ.

Затяните винт, чтобы зафиксировать детали под точным углом 90°.

Печать

Никаких опор не требуется

Все детали печатаются в ориентации по умолчанию.

Особенности

Точное выравнивание под углом 90°

Прочный и надежный зажимной механизм.

Полностью 3D-печатная конструкция

Простая сборка благодаря встроенной системе стопорных колец.

Идеально подходит для деревообработки, проектов «сделай сам» и точных сборок, где важны чистые прямые углы :)
