Приспособление для углового радиуса со сменными радиальны...
Модульное угловое приспособление с возможностью смены угловых вставок.

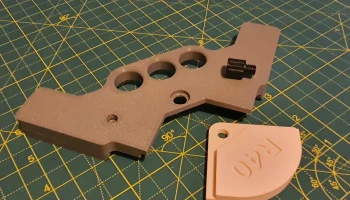

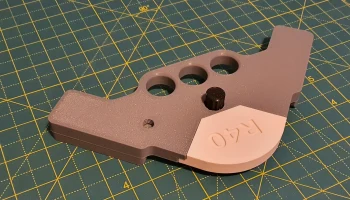

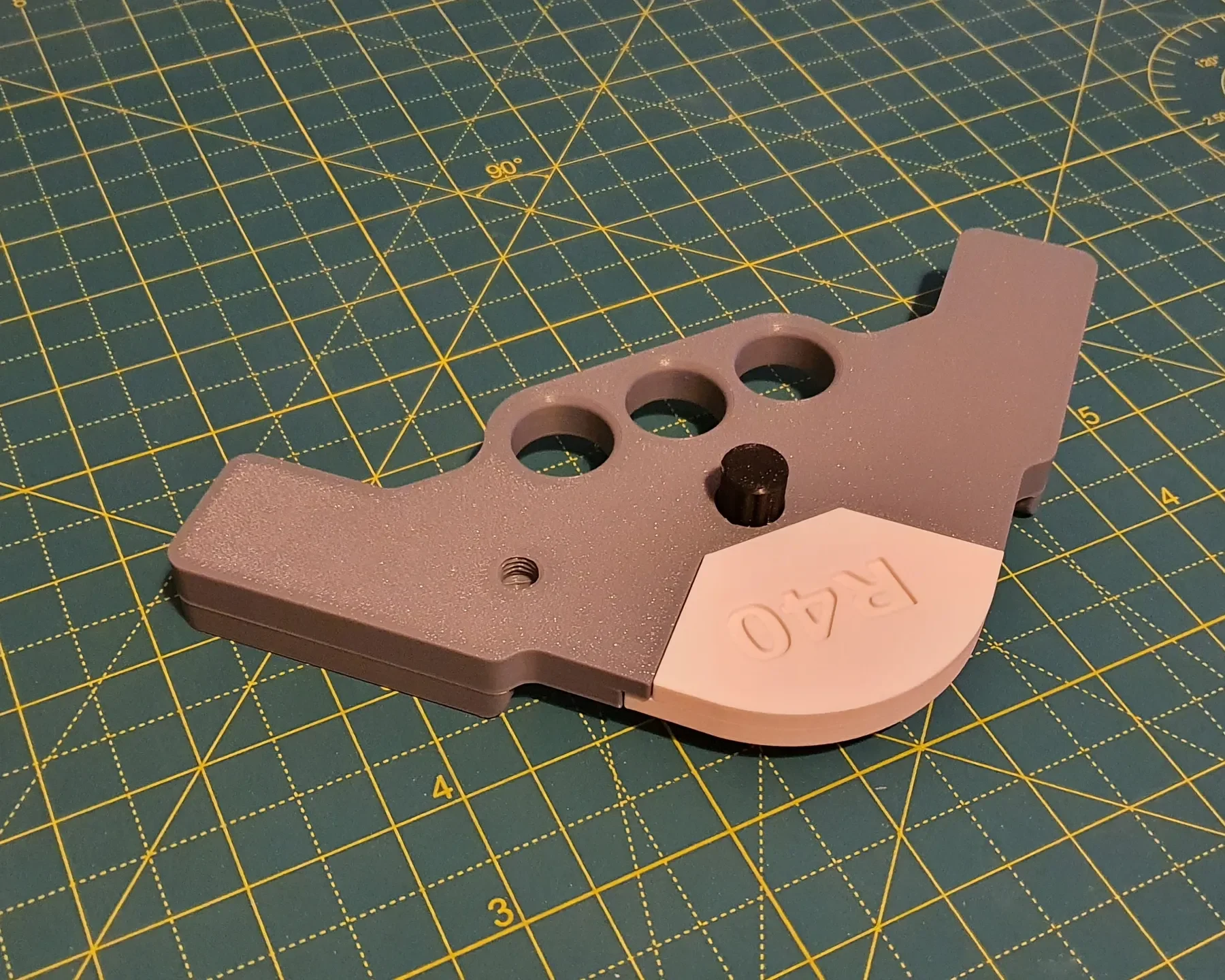

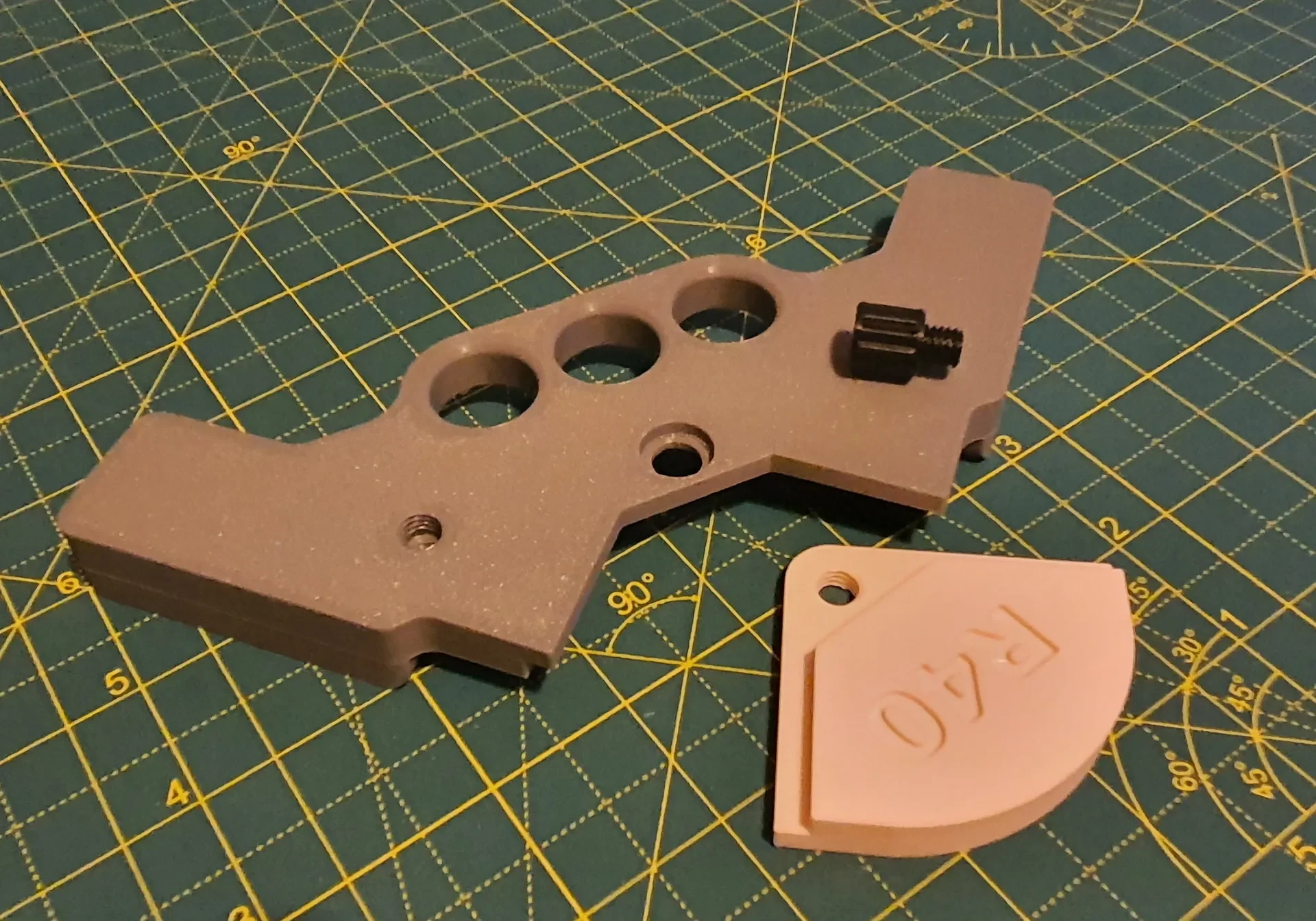

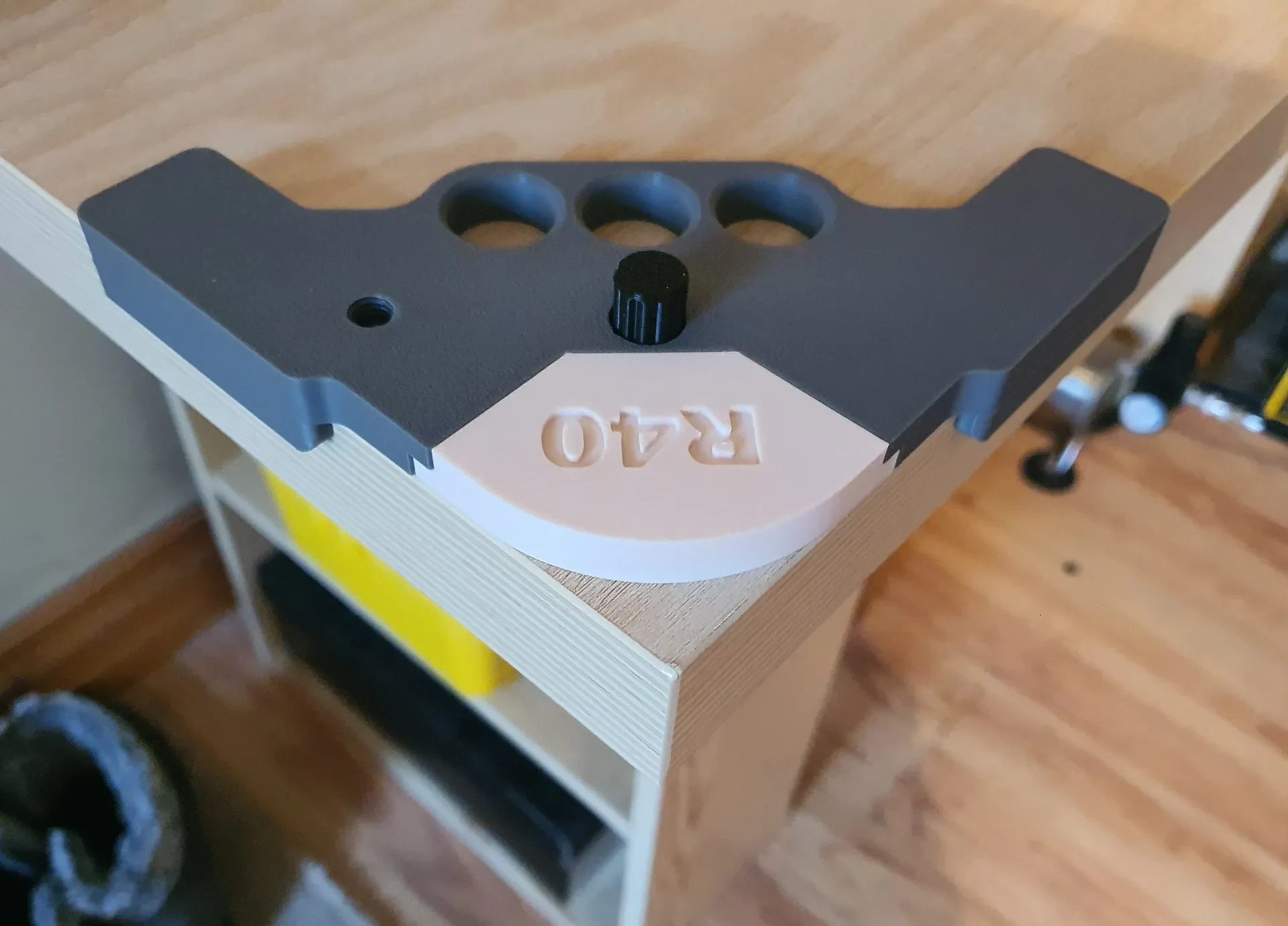

Как это работает? Очень просто! Просто выберите вставку с необходимым радиусом, соедините ее с основным корпусом приспособления и закрепите вставку стопорным винтом. В основном корпусе имеется резьбовое отверстие для стопорного винта, который удерживает его вместе, когда вы не используете приспособление.
Кондукторная угловая вставка. Размеры радиуса в этом наборе:
МЕТРИЧЕСКАЯ ИМПЕРИАЛЬНАЯ
5 мм
10 мм
15 мм
20 мм
25 мм
30 мм
35 мм
40 мм
50 мм 5/16 дюйма
5/8"
0,25 дюйма
0,5 дюйма
0,75 дюйма
1"
1,25 дюйма
1,5"
1,75"
Если вам нужен другой размер, позвоните мне, и я сделаю это для вас.
07.10.2025 Обновление
Добавлена пластина с метрическим радиусом 50 мм.
Добавлен набор вставок с метрической фаской.
Добавлен набор вставок Imerial Chamfer.
29.11.2024 Обновление
Для большей совместимости с этим приспособлением, работающим с ручными фрезерами, я добавил увеличенную версию основной базы (работает с теми же вставками) с более длинными боковыми рычагами, поэтому даже при использовании зажимов у вас будет большая рабочая зона для вашего фрезера. Вот размеры обеих баз:
28.06.2024 Обновление
По запросу добавлена вставка радиуса 5 мм.
Добавлены вставки имперских единиц измерения.
Добавлен STEP-файл чистой вставки, чтобы вы могли создать индивидуальный размер или стиль.
19.04.2024 Обновление
— Добавлен сменный стопорный винт без колпачка, чтобы вы могли использовать приспособление с фрезером с большим основанием. Все, что вам нужно, это отвертка Philips.
Вы можете найти его в файлах STL здесь.
Здесь представлены отдельные профили для основного корпуса и вставных (+винтовых) профилей. Для вставок и винтов опоры НЕ требуются. Для основного корпуса они также не обязательны, но я бы посоветовал использовать опоры, но закрашивать их подальше от резьбового отверстия.
Вот и все. Думаю, довольно просто.
Ты можешь купить мне кофе, если тебе это нравится :)
https://www.buymeacoffee.com/warlogh
(И очень большое спасибо за интерес к моей работе)
