Гладкие направляющие без подшипников (Vollauszug - систем...

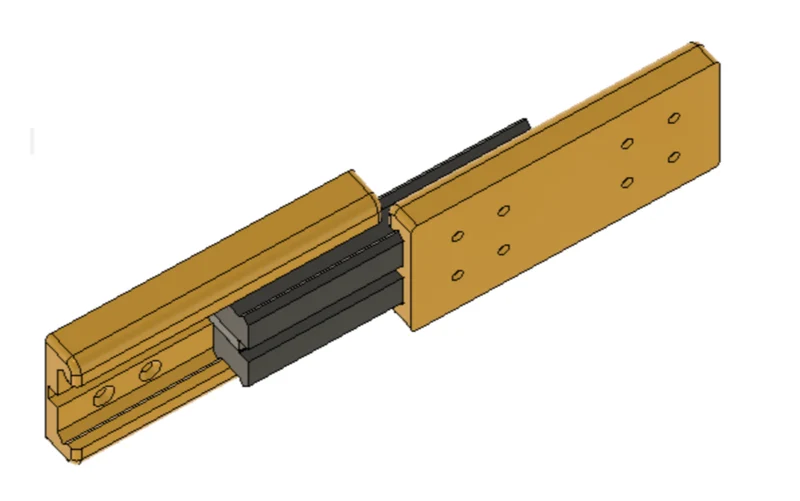

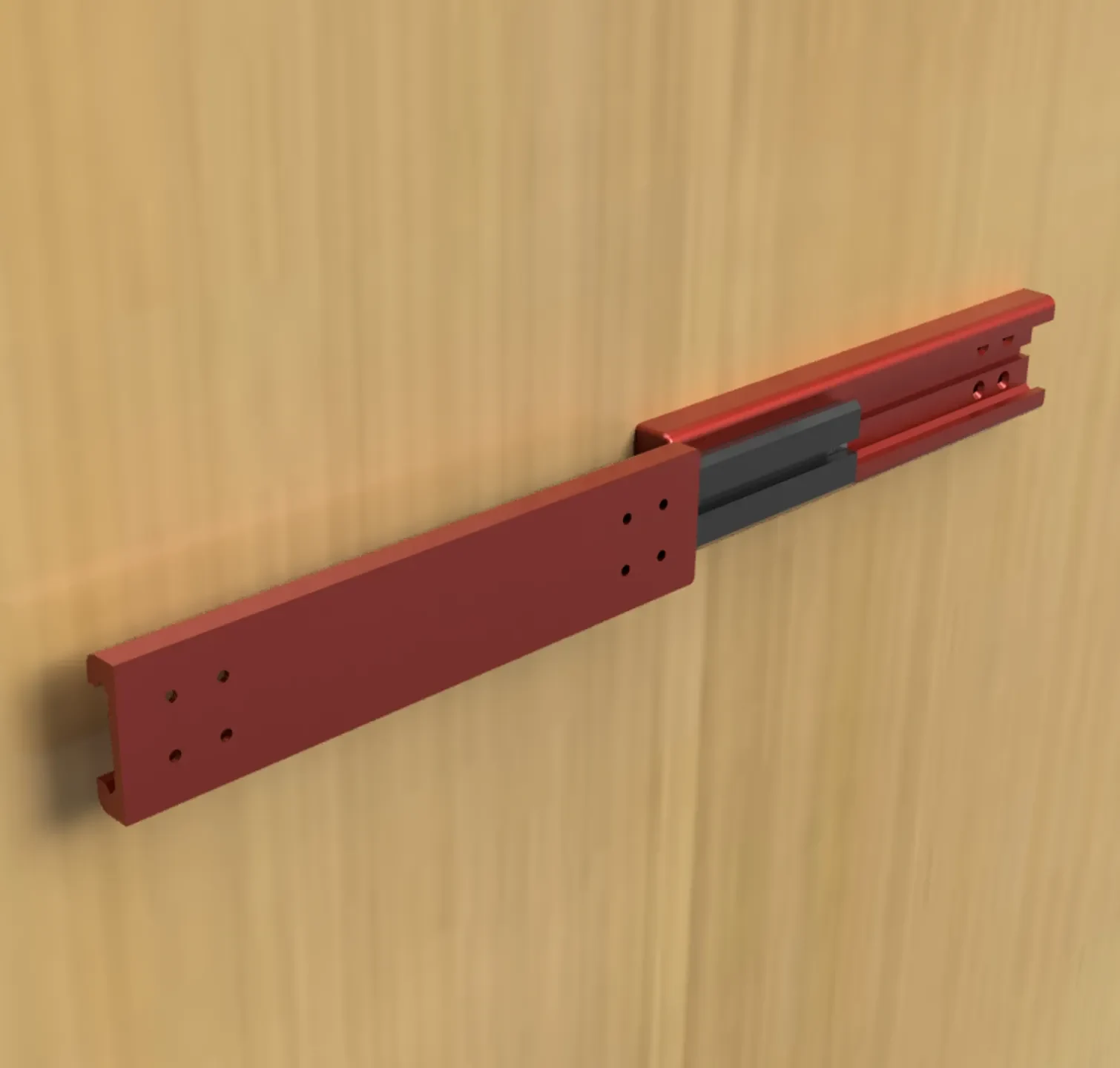

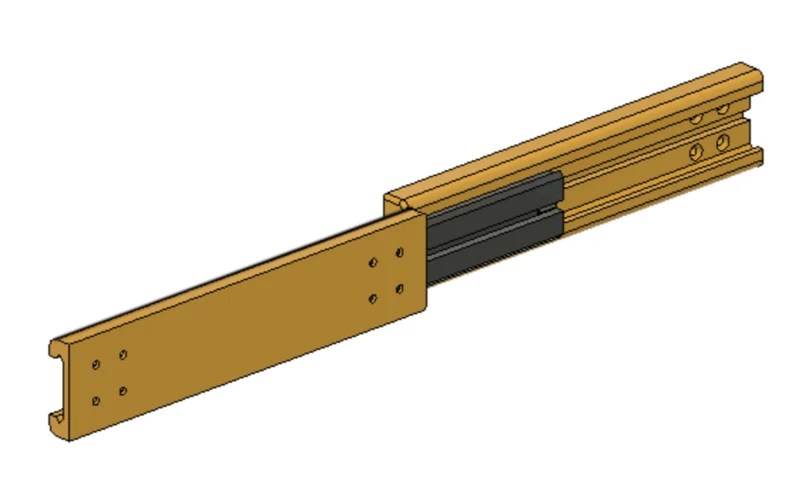

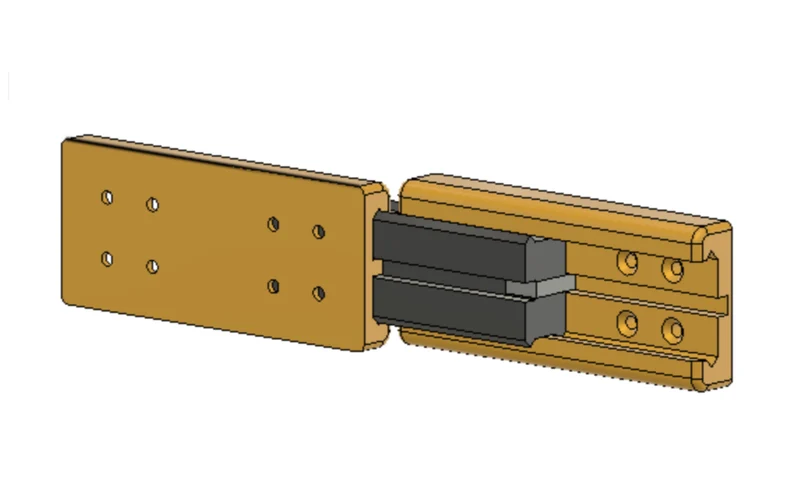

Вот следующий дизайн из моей серии «Открытый ящик». Это полноразмерная направляющая для выдвижных ящиков, для которой не нужны подшипники! В этой направляющей ящика (кстати, в Германии ее называют Vollauszug) используется гладкая поверхность PLA для плавного хода, поэтому вам не потребуются никакие подшипники или смазка! Как всегда, я постарался спроектировать эту штуку так, чтобы она не нуждалась в каких-либо опорных конструкциях ;-)

Обновления версии 0.2:
— Удвоена общая длина (теперь 400 мм)
-более жесткие допуски (0,25 мм вместо 0,5 раньше)
-удлинил среднюю часть на 60мм.
-«Стопблок» остался прежним

Увеличенная общая длина V0.2 составляет 400 мм, что означает, что глубина вашего ящика может составлять 200 мм.

Нужна нить с низким коэффициентом трения. Я использую PLA, кот��рый работает идеально, но вы можете попробовать и другие материалы.

Настройки печати: высота слоя: 0,15 мм + 20% заполнение + не менее 3 периметров — Без поддержек, плотов и т. д.

К «средней части» нужно приклеить «стопблок», я использовал клей CA.
