Маркер "ласточкин хвост" v2

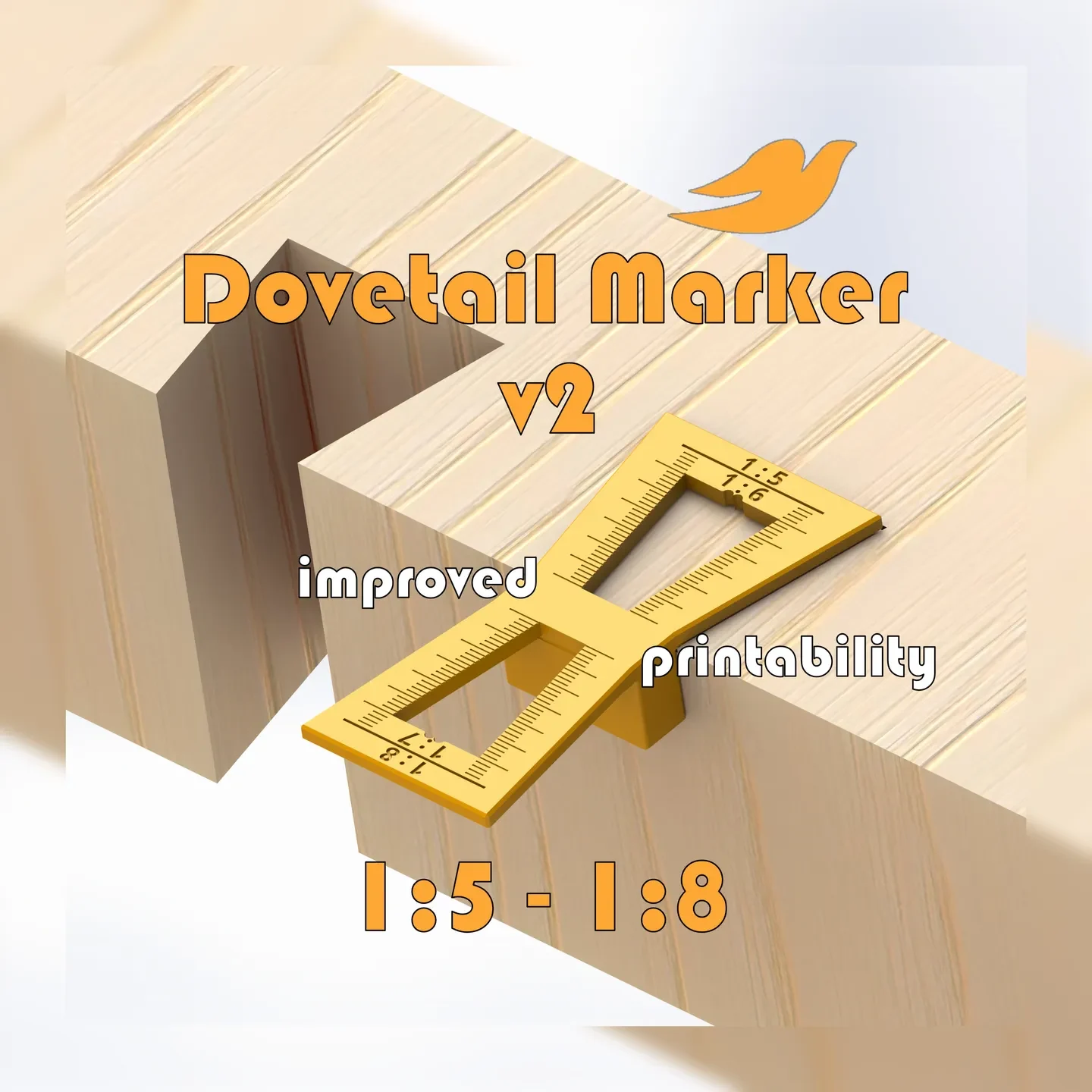

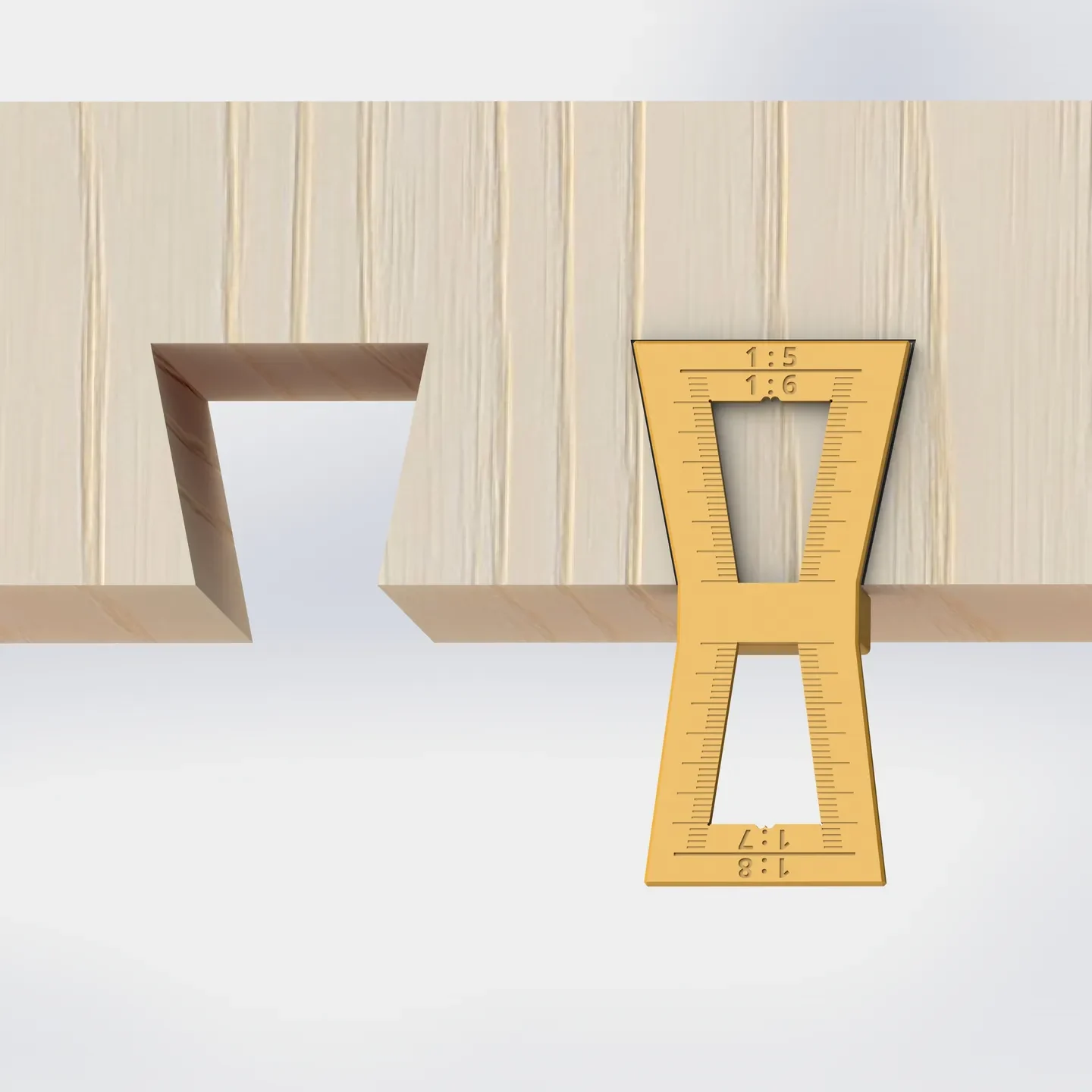

Это направляющий инструмент, позволяющий быстро и легко разметить соединения «ласточкин хвост» с различным наклоном. Лучше всего это сочетать с маркером расстояния до края (например, вот так или вот так), если вы не используете полную длину каждой стороны, которая составляет 40 мм.

Это версия с большими цифрами и без дополнительной надписи сверху. Это должно значительно улучшить печатаемость и читаемость после печати по сравнению с исходной версией. Все размеры такие же, как в оригинале.

Печать

Распечатайте это верхней стороной (там, где есть маркировка) на печатной платформе. Слои толщиной от 0,1 до 0,2 мм должны дать довольно хорошие результаты, но вы, конечно, можете использовать и более толстые слои. Я бы использовал как минимум 3 периметра, чтобы края были красивыми и жесткими, и заполнение около 20-30%.

Версия v2 не требует моста, как это было в версии v1. В то время я думал, что это будет хороший дизайн. Но я думаю, что хорошая возможность печати и функциональность лучше для такого инструмента. Поэтому я не стал делать дополнительные 2-е версии с мостом и без, а только без.

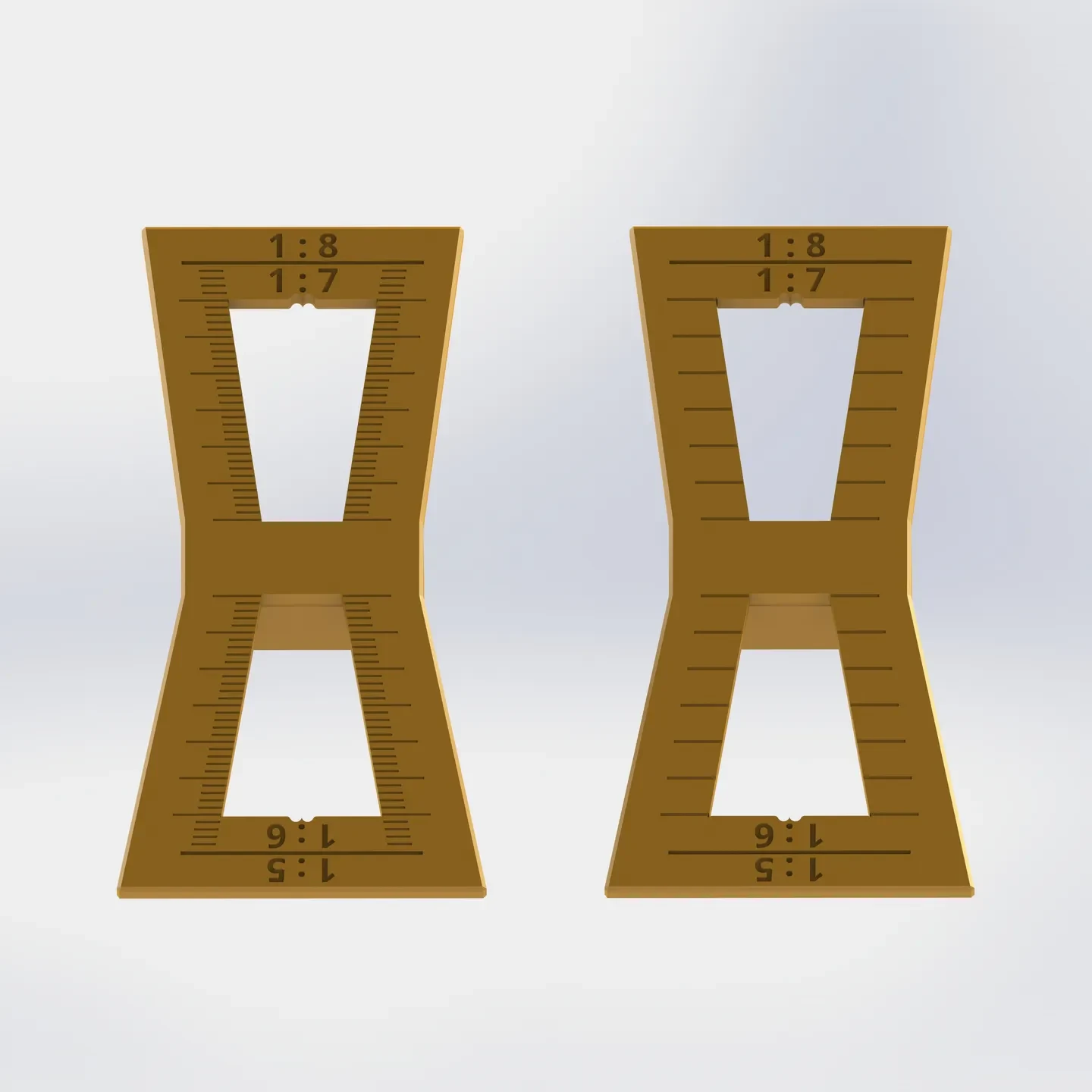

В предоставленной версии используется меньше маркировочных линий по бокам. Если ваш принтер не справляется с мелкими разметками, между которыми имеется всего 1-2 периметра, распечатать их будет проще.

Вы также можете сделать двухцветную печать. Это значительно улучшит видимость маркировки вдоль бортов. Я бы также посоветовал не печатать это белым или черным цветом, так как, на мой взгляд, в этих цветах маркировка менее заметна.

Масштабирование

Вы можете масштабировать модель в слайсере, но имейте в виду, что это также повлияет на метки расстояний и их размер. Если вам не нужна разметка расстояний, существует версия без нее. Вы можете найти это с помощью оригинального маркера «ласточкин хвост» v1, который я загрузил. Это лучше всего подходит для масштабирования.

Модель

Вы также можете использовать файлы .step, чтобы изменить модель по своему вкусу.
